市政道路、桥梁及开槽埋管工程质量控制培训.docx

一、监理依据
1、政策法规
2、技术规范
1） 《建筑工程施工质量验收统一标准》(GB50300-2013)；
2） 《建设工程监理规范》(GB/T50319-2013)；
3） 《建筑基坑支护技术规程》JGJ 120-2012；
4） 《工程测量规范》GB50026-2007；
5） 《建设工程文件归档规范》 （GB/T 50328-2014）；
6） 《混凝土结构工程质量验收规范》（GB50204-2002 （2010版）；
7） 《公路桥涵施工技术规范》 （JTG/T F50-2011）；
8） 《混凝土强度检验评定标准》 （GB/T50107-2010）；
9） 《钢筋混凝土用钢 热轧光圆钢筋》 （GB 1499.1-2008/XG1-2012）；
10） 《钢筋混凝土用钢 带肋钢筋》 (GB 1499.2-2007/XG1-2009)；
11） 《市政道路、排水管道成品与半成品施工及验收规程》(DGJ 08-1987-2000)；
12） 《埋地塑料排水管道工程技术规程》 (CJJ 143-2010)；
13） 《上海市排水通用图》；
14） 《道路交通标志和标线》 （GB5768-2009）；
15） 《建筑电气工程施工质量验收规范》GB 50303-2002；
16） 《园林绿化工程施工及验收规范》CJJ 82-2012；
17） 《建筑施工安全检查标准》JGJ59-2011；
18） 《建设工程监理施工安全监督规程》 DG/TJ08—2035-2014；
19） 《建筑机械使用安全技术规程》JGJ33-2001；
20） 《施工现场临时用电安全技术规范》JGJ46-2005。
3、施工图纸等
1） 本工程设计图纸、设计文件及设计修改通知单等；
2） 地质资料及周围环境及地下管线资料。
4、监理合同及施工合同等

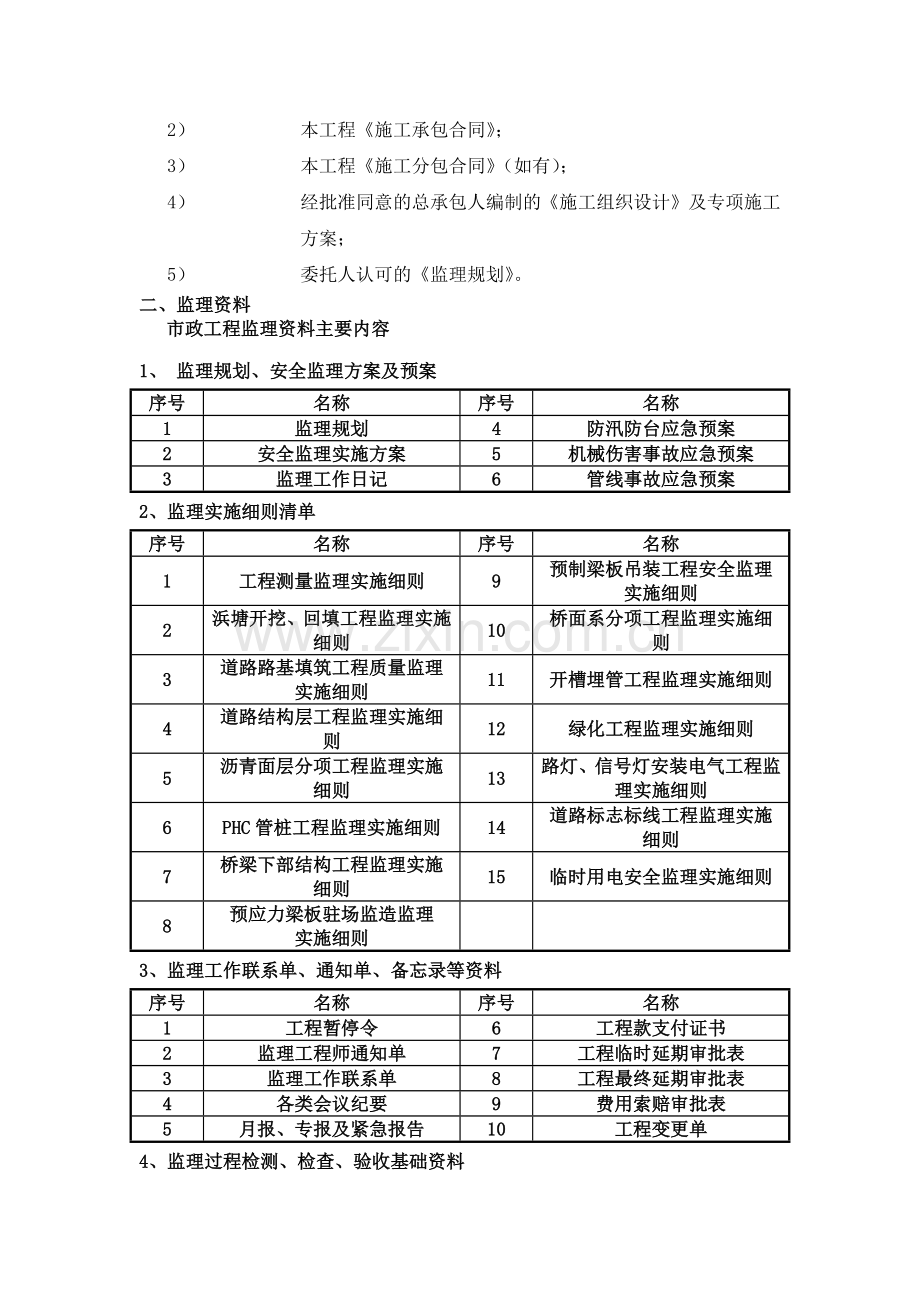

1） 本工程《委托监理合同》；
2） 本工程《施工承包合同》；
3） 本工程《施工分包合同》（如有）；
4） 经批准同意的总承包人编制的《施工组织设计》及专项施工方案；
5） 委托人认可的《监理规划》。
二、监理资料
市政工程监理资料主要内容
1、 监理规划、安全监理方案及预案
序号
名称
序号
名称
1
监理规划
4
防汛防台应急预案
2
安全监理实施方案
5
机械伤害事故应急预案
3
监理工作日记
6
管线事故应急预案
2、监理实施细则清单
序号
名称
序号
名称
1
工程测量监理实施细则
9
预制梁板吊装工程安全监理实施细则
2
浜塘开挖、回填工程监理实施细则
10
桥面系分项工程监理实施细则
3
道路路基填筑工程质量监理实施细则
11
开槽埋管工程监理实施细则
4
道路结构层工程监理实施细则
12
绿化工程监理实施细则
5
沥青面层分项工程监理实施细则
13
路灯、信号灯安装电气工程监理实施细则
6
PHC管桩工程监理实施细则
14
道路标志标线工程监理实施细则
7
桥梁下部结构工程监理实施细则
15
临时用电安全监理实施细则
8
预应力梁板驻场监造监理
实施细则

3、监理工作联系单、通知单、备忘录等资料
序号
名称
序号
名称
1
工程暂停令
6
工程款支付证书
2
监理工程师通知单
7
工程临时延期审批表
3
监理工作联系单
8
工程最终延期审批表
4
各类会议纪要
9
费用索赔审批表
5
月报、专报及紧急报告
10
工程变更单
4、监理过程检测、检查、验收基础资料

序号
名称
序号
名称
1
监理巡视、旁站检查记录
5
工程质量保证资料检查记录表
2
监理材料见证取样及平行检测台账
6
现场监理安全巡视检查记录表
3
实测实量项目检查记录表
7
监理月报、专题报告、紧急报告
4
桥梁及道路外观质量项目评分表
8
监理影像资料
5、 监理质量验收评定资料
序号
名称
序号
名称
1
桥梁桩基工程质量验收评估报告
6
绿化工程质量验收评估报告
2
桥梁下部结构质量验收评估报告
7
工程竣工预验收整改通知单
3
道路工程关键工序验收评估报告
8
预验收会议纪要
4
排水工程关键工序验收评估报告
9
工程质量合格证明书
5
单位工程质量验收评估报告
10
监理工作总结
三、市政工程重点、难点及监理具体措施
1、路基施工过程中的浜塘处理
道路路基施工过程中，遇到明浜或暗浜，如果处理不好，将对路基施工质量造成直接影响，是路基工程质量控制的重点与难点。
针对性监理措施：
1） 施工单位编制明浜、暗浜处理专项施工方案，监理从处理工艺、各道工序质量验收标准等方面进行审核，保证方案编写符合设计要求。
2） 巡视检查浜塘抽水、淤泥清理情况，必须清理彻底，到达老土层。
3） 检查浜塘台阶开挖情况，宽度、高度要符合专项施工方案要求。
4） 土工布铺设、搭接要符合土工布施工设计要求。
5） 砾石砂铺设厚度必须达到设计厚度与密实度要求。
6）二灰配置比例必须符合设计的5:95的要求，最佳含水量符合土工试验结果要求，回填分层铺设厚度、压实度均要符合设计等级要求。
2、承台大体积混凝土施工
桥梁承台属于大体积混凝土，为保证施工质量，防止出现裂缝，施工过程中应采取有效措施，降低水化热带来的不利影响。
针对性监理措施：
1） 审核、确认混凝土配合比，并对原材料进行控制，水泥应选用低水化热的品种，以降低水泥自身的发热量。外掺剂宜采用减水缓凝剂，外掺料采用II级磨细粉煤灰，掺量不超过水泥用量的15％，同时掺用适量比例的粉煤灰，起到降低水泥用量，改善混凝土和易性、降低水化热的作用，使混凝土温升峰值得到一定的控制。
2） 检查混凝土浇捣施工方法，采用按泵送混凝土自然流淌坡度（约1:5左右）斜面分层推进，一次到顶的方法，每一层厚度控制在40cm以下，搭接5～10cm，每点振捣时间30S左右。在混凝土表面初凝之前，再将表面打磨一遍，防止表面收水开裂。
3） 混凝土养护控制，应在混凝土表面覆盖一层塑料薄膜，及时做好测温工作，随时控制混凝土内的温度变化，内外温差要求控制在25℃以内。
3、桥台背后地基处理
为防止桥台跳车，大多设计采用二灰填筑、PHC桩和桥头设置搭板等方式处理措施，但如果施工质量控制不到位，仍可能存在跳车情况，为此监理应从以下几个方面进行控制：
1）监理将根据本工程PHC桩型式，采取相应的质量控制措施，保证桥头加固PHC管桩施工质量；
2）PHC管桩砼填芯、桩帽混凝土浇筑必须确保施工质量；
3）碎石铺设厚度、碾压密实度要符合设计文件的相应要求；
4）桥台二灰填筑必须分层碾压，根据不同吨位的振动压路机，每层压实厚度为20～30㎝，碾压轮迹相互搭接，下一层填筑后经抽样检测，压实度合格后方能填筑上一层；
5）压实后表层应做出路拱横坡，两侧开挖排水沟，以利表面排水；
6）桥台接坡路基填筑完成，要求进行沉降观测，路面结构层摊铺前，对数据进行汇总分析，选定合适的抛高量。
4、桥面伸缩缝装置处跳车
本工程桥面伸缩缝采用D80型，车行道平面内纵向位移允许0-8cm，安装温度应控制在15℃-25℃，伸缩缝段浇筑混凝土为钢纤维混凝土，掺入量为60kg/m³混凝土。
桥面伸缩缝装置安装质量不到位，将会造成车辆通过桥面伸缩缝处产生跳车，为桥梁工程施工质量控制难点之一。监理将从以下几个方面进行控制：
1） 型钢伸缩装置在出厂前应先对型钢高差、间隙大小、型钢拼接直顺度、固定板是否能可靠保证型钢在运输搬运过程中不发生变形情况等进行严格的检查，经检查合格后方可出厂；
2） 现场搬运堆放应确保型钢结构不发生变形，不得单点起吊，堆放时应设不少于三个垫块，上下层垫块应位于同一断面；
3） 采用先摊铺沥青路面，后开槽的施工工艺，开槽凿出砼时，注意对预埋锚筋的保护；桥面的预埋钢筋应提前拆出并清理干净，型钢顶面的安装高度不得高于1米内桥面的标高，按桥梁断面进行测量检查，以保证安装直顺，安装高差小于0.5mm；
4） 型钢与锚固件之间焊接固定的顺序应从大间距到小间距等分，两侧对称固定，以防止焊接应力造成型钢结构变形；
5） 二次浇捣钢纤维砼应采用平板振动器振捣，以保证砼的密实度，收面找平应用刮板跨一侧型钢与桥面找平，避免砼面高出型钢表面，初凝后收光，保证砼表面的平顺度与密实度，横坡应符合桥台线形；
6） 收光结束后，立即进行覆盖养生，洒水养生时间不少于7天，在混凝土未达到强度之前，禁止开放交通。
5、路面沥青摊铺
沥青摊铺由专业施工单位施工，专业性较强，施工中如果总包、监理质量控制不到位，将会出现裂缝、压实度不足、冷接缝、与收水井、检查井衔接不顺等质量缺陷。监理应根据各种缺陷产生的原因，采取有针对性的监理措施，保证沥青摊铺各项质量指标达到验收规范标准。
5.1 沥青面层裂缝缺陷针对性监理措施
1） 保持摊铺作业连续，减少冷缝，分幅摊铺应采用热接缝，阶梯形作业；
2） 基层压实度要达到要求，碾压完成后及时保湿养护，养护结束后，立即喷洒沥青乳液，完成透层或粘层，尽快摊铺沥青面层；
3） 桥涵两侧填土属于施工后沉降较大地段，要充分压实，保证路面不会因为路基沉陷而产生横向裂缝。
5.2 沥青面层压实度不足缺陷针对性监理措施
1） 沥青混合料拌制时，集料烘干温度要控制在160ºC 一180ºC 之间，SMA沥青混合料集料的烘干温度要提高到190-200℃，拌合好的混合料贮存时间不得超过24h。沥青混合料运到工地后要及时摊铺，及时碾压；
2） 虚铺系数、碾压遍数应经试验确定，碾压时按初压、复压、终压三个阶段进行，复压是确保压实度的关键，一般复压采用振动压路机。震动频率拟采用30-50HZ之间，振幅在0.4-1mm之间。碾压不宜少于4-6遍。
3） 碾压时驱动轮面向摊铺机方向前进，摊铺速度均匀控制在2-4m/min。
5.3沥青面层与收水井、检查井衔接不顺缺陷针对性监理措施
1） 施工前，必须按设计图纸与现场实际进行放样，保证标高、坡度准确；
2） 井周边的回填土、路面结构要压实，或采用水稳定性好，压缩性小的粒状材料进行回填；
3） 当收水井、检查井高出路面时，降低井壁至正确标高后，要处理好周边缝隙；收水井、检查井低于路面时，以适当材料调平底座，盖框安装好后，认真做好接缝处理工作，保证接缝密封不渗水。
6、桥梁防撞墙裂缝、色差等缺陷针对性监理措施
桥梁防撞墙容易出现感观色泽不一、线形不畅、缺棱掉角、气泡、拼缝处出现砂带、漏浆、钢筋密实区麻面、表面裂缝等质量缺陷，为减少以上缺陷，监理应采取相应的措施，加强过程控制。
1） 严格控制商品砼水灰比，一般控制在0.5以下，石子粒径5~20连续级配，减小空隙率和砂率，浇筑砼前，将基层和模板浇水湿透，避免吸收砼中的水份；
2） 定型钢模出厂前要进行检查与验收，几何尺寸、线性要与防撞墙外形吻合，内口采用圆角，尽量避免直角，以免应力集中而产生开裂；
3） 防撞墙钢模搭设完毕，应检查内外模板线形走向、垂直度，固定要可靠，确保直线段顺直，曲线段圆顺，交接处过渡无明显凹凸；
4） 清除模内垃圾，隔离剂涂刷均匀，不留死角；
5） 模板拼缝处设置海绵条并用胶带粘贴，螺栓紧固，防止漏浆、跑模；
6） 防撞墙除在型钢伸缩缝处断开，设置4㎝伸缩缝外，还需在每跨跨中位置设置2㎝的伸缩缝，且伸缩缝需从板梁面上到防撞墙面上断开，用硬性泡沫板填塞；
7） 混凝土入模不得用泵车直接下料，应由人工布料，防止泵送砼对模板产生的冲击力导致模板变形；混凝土应该分层浇筑，一般30㎝为一层，浇筑上层混凝土时，须将振捣棒插入下一层混凝土10㎝，使上下层形成整体；凡管道、灯箱等死角，必须砼填筑到位，振捣密实；
8） 严格控制防撞墙拆模时间，模板拆除不得过早，拆除时应小心，不得损坏棱角；
9） 混凝土浇筑后，由于骨料下沉、泌水，易出现收缩裂缝，因此收头工作显得尤为重要，应不少于3次进行压光收面；
10） 修补措施：如砼仍保持塑性状态，可采取及时压抹一遍或重新振捣来消除，再覆盖养护；如砼已硬化，可向缝内嵌入水泥粉，然后用水湿润或表面抹层水泥浆进行处理。
11） 养护是防止裂缝产生的重要措施，必须由专人负责；混凝土浇筑完毕后，需要采用土工布覆盖，夏天进行洒水养护，保持构筑物湿润。
四、市政工程须旁站监理的重要部位、工序清单

单位
工程
分部工程
分项工程
旁站工序或部位
道路
工程

路基工程
软土地基处理
浜塘、弹簧土处理，砾石砂回填
土工材料铺设
土工布铺设，搭接宽度
二灰分层碾压
压实度与路基弯沉检测
道路结构层
水泥稳定碎石
配合比、松铺系数、压实与养生，抗压强度、平整度和压实度检测
沥青路面
粘结层
喷洒均匀，厚度满足设计要求
沥青面层
沥青摊铺、碾压、终压温度、摊铺厚度、搭接宽度、摊铺碾压遍数，保证压实度、平整度
排水工程

沟槽开挖
沟槽开挖
沟槽轴线、沟底标高、坡度、围护钢板桩控制
铺设管道
铺设管道、闭水试验
接头处理、闭水试验见证
沟槽回填
沟槽回填
黄沙坞帮、分层压实度检测
桥梁
工程
基础及下部构造
PHC管桩
接桩焊缝焊接；贯入度、标高确认；大小应变检测见证。
承台、墩台与盖梁砼
砼浇筑、几何尺寸
梁板
预制和安装
预应力梁板
张拉、压浆
梁板吊装
梁板安装位置复核
桥面系和附属工程
砼护栏
砼浇筑、线型及外观检查
伸缩缝安装
首件安装质量确认
交通设施
信号灯、路灯安装

接地电阻测试、亮灯试验
绿化工程

耕植土检测见证、苗木确认
五、市政工程质量检测方法及保证措施
工程检测包括施工现场检测和试验室检测。
1、现场监理检测方法手段
监理对工程材料进行控制的两种基本方法：
1） 验证试验：是对材料和构件进行预先鉴定，本工程有钢筋、水稳、侧平石、同质砖等，包括质量证明资料的核验，以决定是否可用于工程。
2） 标准试验：是对各项工程应具备的内在品质进行施工前的数据采集，它是控制与指导施工的科学依据，本工程有集料的级配试验、沥青的标准试验、回填土及二灰的最大干容重试验等。
2、现场监理检测保证措施
2.1人员保证
项目监理机构将配置专人负责原材料的见证取样，对于各专业检测、检验，各专业皆配置专业监理工程师负责本专业检测和检验。
2.2 设备保证
项目监理机构配备常用的检测仪器和设备，能满足日常检查，如全站仪、电子经纬仪、水准仪、砼试模、砂浆试模、混凝土保护层测定仪、回弹仪、焊缝检测尺、接地电阻测试仪等，对于非常规检测和试验，项目监理机构将委托有资质的实验室进行检验。
2.3 合作单位保证
我公司长期和多家检测中心、实验室进行合作，均为专业检测单位，且均通过了ISO质量管理体系认证及计量认证，检测范围涵盖市政、绿化等专业工程检测项目。
2.4 现场管理保证
项目监理机构将制定针对性的检测、检验管理制度，制定以下检测项目清单，明确责任人员，保证检测、试验工作能满足工程检测要求。
3、市政工程监理检测项目清单

序号
检测项目
检测内容
检测方法、所用仪器设备
1
工程材料
水泥、钢材、混凝土、路基土、氺稳、沥青、砌块砖、绿化土、电线电缆等
见证员现场取样、送样、跟踪试验结果
2
桥梁工程
构筑物、桥梁测量
测量控制基准点、轴线、标高、垂直度及沉降值
用水准仪、经纬仪、全站仪定期量测。
PHC管桩桩基
桩中心位置
用经纬仪、尺量检查
桩长、桩径
用尺量测
桩基质量
大、小应变检测
桥梁施工模板
模板接缝宽度
观察和塞尺检查
轴线位置、截面尺寸
尺量检查
标高
用水准仪或尺量检查
垂直度
用2M直尺检查
相邻两板表面高低差
用直尺和尺量检查
表面平整度
用2M靠尺和塞尺检查
预埋件、预留洞位置
拉线和尺量检查
钢筋安装

钢筋焊接
见证人现场取样、送样、跟踪试验结果
钢筋加密区箍筋数量、直径、间距
用钢尺量测
预埋件型号、位置、数量、锚固
用钢尺量测
桥梁结构
承台、立柱、盖梁、板梁及铺装层砼强度
见证试块制作，检查试块报告及评定报告
承台、立柱及盖梁、板梁梁及铺装层标高
水准仪或尺量检查
承台、立柱及盖梁几何尺寸
尺量检查
立柱垂直度
用2M托线板、经纬仪或吊线和尺量检查。
承台、立柱及盖梁表面平整度
用2M靠尺和形塞尺检查
预埋件及预留孔洞位置
尺量检查
3
道
路
工
程
土源、二灰击实试验
委托试验室
压实度、填筑厚度、
现场环刀取样、尺量检测
路基弯沉检测
弯沉检测仪
路基平整度、宽度、横坡、标高、中线
水准仪、经纬仪或尺量检查
氺稳集料、配合比试验
拌站实验室
氺稳结构层平整度、宽度、横坡、标高、中线
水准仪、经纬仪或尺量检查
沥青拌合料原材、配合比试验
拌站实验室
沥青路面平整度、渗水率、压实度、宽度、横坡、标高、中线位置
专业单位现场检测
4
窨井砖砌筑工程
砌块砖的品种、规格
检查出厂合格证、备案证书，见证送样检测
砂浆品种、强度
见证材料取样、试块制作，检查试块报告
砂浆灰缝饱满度
检查砖底面与砂浆的粘结痕迹面积
垂直度
用2M托线板、吊线和尺量检查
表面平整度
用2M靠尺和塞尺检查
5
排水管道工程

槽底标高、中线位置
水准仪、水平尺
管道纵向坡度、井盖、管道渗水量
灌水试验、水准仪、直尺、拉线、尺量
黄沙坞帮厚度、回填压实度
环刀检测
6
路灯照明工程
埋管最小弯曲半径
尺量检查
路灯接地电阻测试
电阻测试仪
通电试验
24小时检查
7
绿化工程
绿化种植土
委托检测
灌木进场胸径、树冠、土球检查
用尺量胸径、树冠及土球直径
4、现场监理检测项目频率
根据以上工程质量检测项目及内容，在施工单位编写的工程质量检测计划基础上，项目监理机构将编制独立的平行检测计划。根据建交委233号文件要求，市政工程监理检测频率为施工单位的20%。
六. 市政工程主要工程材料及分部分项工程质量控制要点
1、工程材料监理控制重点
要检查工程采用的各类管材、钢筋、商品混凝土、二灰、水泥稳定碎石、沥青砼的出厂合格证和质保书，对不合格材料严禁进入工地，发现不合格产品应立即退货；材料复试及质量检验测试必须由有资质的检测单位进行，监理见证人员进行全过程见证、取样送检。
1.1 路基二灰填料
1）作路基的二灰填料中材料比例根据设计文件为5%：95%；
2）确定最佳含水量和最大干密度。
1.2 路基填方土源
1）土的质量标准
① 路基填方不得含有杂草、树根等杂物，粒径超过10cm的土体应打碎。
② 路基填土严禁用腐殖土、生活垃圾、淤泥等材料。
③ 桥台填土除按设计文件规定外，一般应用砂性土或其他透水性材料。
2）土的检验频率
① 路基填土：监理与施工方共同选择位置，由施工单位做试验，每种土层每100m抽样5点(分左中右)。
② 桥函、管道沟槽回填土：20-50m取样一组，同时不得少于1组。
1.3沥青砼
监理要检查施工中使用的混合料的配合比，沥青的油石比要符合规范要求。
1）施工单位应在开工前向监理机构申报沥青混凝土配合比，监理予以审查。
2）沥青混合料的检测频率
沥青混合料的厂拌每日两次，检测集料的级配、油石比，每10min测定温度一次。
3）沥青混合料出厂前应检查温度与覆盖保温措施。
1.4 管材
1） 查验管材的产品合格证；
2） 管材的内表面应无龟裂、分层、针孔；
3） 管材的外表面应无明显缺陷；
4） 管材的端面应平齐、光滑、无毛刺；
5） 管材管壁厚度不应小于设计厚度，最小厚度不小于设计值的87.5％。
1.5 橡胶支座
1） 橡胶支座必须考虑更换、拆除和安装方便；
2） 选择支座承载力时，尽可能与桥梁实际支点反力相吻合，不应采用比桥梁支点实际反力大得多的规格支座，否则对桥梁结构受力不利；
3） 根据设计确定的支座设计标高，来选定支座总的组装高度值。
1.6 水泥稳定碎石
1） 监理工程师要根据设计文件有关技术要求，审核水泥稳定碎石基层施工配合比报告。
2） 抽查水泥稳定碎石各种材料检验报告。
1.7 混凝土构件
1）道路侧平石的质量标准及检测频率：
预制混凝土侧平石在出厂前及现场收料时，施工单位应对成品进行100%质量检验，监理抽检的频率应为10%，其质量标准及允许偏差为：
① 色泽一致，无蜂窝、麻面、露石、脱皮、裂缝等现象；
② 外形尺寸偏差：长、宽、厚≤±5mm；
③ 平外露面部份平整度偏差≤3mm；
④ 外露面缺边掉角长度≤20mm，且不多于1处；
⑤ 混凝土抗压强度不低于3Mpa。
2）先张法预应力混凝土板梁的质量验收
出厂前，监理检查有关质量保证资料，对梁的外观质量进行检查，具体内容和要求如下：
① 厂方提供的技术资料：厂家资质、梁预制方案、材料试验报告、预应力张拉、压浆参数等。
② 构件检查：梁的几何尺寸、上拱度或挠度、外观质量等。
③ 出厂吊运时的强度是否达到设计强度的70%以上。
④ 吊点位置是否符合设计要求。
⑤ 有无裂缝出现，允许有徽量温度伸缩缝 ，不允许有结构裂缝。
⑥ 支承面平整度不得超过2mm。
⑦ 蜂窝的大小、深度不得超过保护层厚度。麻面和面积不得超过检查面面积的1%。
⑧ 预埋件位置是否符合设计要求，梁的编号及安装的位置。
2、工程测量监理控制重点
放样、测量工作必须遵循一放两复原则。在工程实施过程中，项目监理机构将配备一名专职测量监理工程师，自备可满足本工程测量工作需要的精密测量仪器，对各构筑物平面位置、高程、轴线等的测量、放样工作进行独立复核（包括导线控制桩、水准控制桩、桩位中心、墩位中心、盖梁中心、盖梁标高、桥面标高、道路线形、各层路基面标高、轴线），复核率100%。
2.1 对承包商测量设备及测量人员检查
1） 检查测量设备的精度等级，计量检定证书有效期；
2） 定期抽查测量仪器检验情况和周期性校准、维修记录，应有测量仪器鉴定单位出具的鉴定报告；
3） 承包商须设专职测量人员，并应持证上岗。
2.2 施工测量、放样复核：
1） 项目监理机构协助业主组织对承包商进行交桩，向承包商提供原始基准点、基准线和基准高程；为此，除做好本工程标段的施工测量及复测外，还必须与邻近工程标段进行贯通联测。
2） 要求总承包商对工程的原始地面进行实际测量，并对测量工作进行检查验收，以作为土石方工程计量的依据；
3） 在各项工程施工进行中，对控制工程的位置、高程、尺寸及红线桩的准确性进行监督、检查并复核；
4） 项目监理机构必须跟踪复测承包商的施工测量放样，按测量程序确认后，方可进行下一道工序的施工。
2.3 工程测量监理要点
1） 交桩时，校验建设单位提供的坐标控制点及水准点；
2） 对不同施工单位施工的工程，衔接处设置相邻水准点和控制桩，相互校测；
3） 审查施工测量成果，施工单位的测量成果须做到一测一复，有放必复，监理对施工单位的测量成果复核率为100%，未经监理复核的测量成果一律不得使用。
3、开槽埋管工程施工质量监理控制重点
开挖深度达到3米的，属于深基坑，需要施工单位编制专项施工方案。
3.1 沟槽开挖施工质量监理控制重点
1）质量控制重点
① 检查承包人的人员、机具、材料进场情况、核验现场施工条件、审批开工申请单。
② 检测开挖断面、槽底坡度、高程、槽底人工挖土预留厚度，检查支护设施。
③ 检查排水、雨、冬季施工措施落实情况。
④ 遇地质情况不良、施工超挖、槽底土层受扰等情况时，要会同设计、建设单位、施工单位共同研究制定地基处理方案。
⑤ 井点降水及支撑围护：沟槽开挖前，应针对本工程现场水文地质资料、管道埋深的情况，制定降水排水、沟槽开挖形式和支护方案，如管道埋深在3.8m～5m之间，可采用大型槽钢做钢板桩围护，用螺旋支撑及轻型井点降水，保证将地下水位降至基坑底以下1.0m。对管道埋深在5m以上～7.0m的深坑，一般采用拉森板桩做围护，用螺旋支撑及轻型井点降水。施工方案要通过计算和审核，保证沟槽的稳定和安全。
⑥ 土方开挖1.25m－1.5m左右要安装第一道支撑，以后挖土与撑板应交替进行，一次撑板高度宜为0.6m－0.8m，若遇土层松软或天气恶化，应提前撑好挡板，同时要经常检查支撑，发现松动及时拧紧，支撑间距、标高要严格控制。上下沟槽应设安全梯，严禁攀登支撑。
2） 沟槽开挖质量标准、检测频率及方法
项目
质量标准
允许偏差（mm）
检测频率
检测方法
钢筋砼管
HDPE管
槽底标高
符合设计
0，-30
+10，-20
3点/两井之间（钢筋砼管）6点/两井之间（UPVC管）
用水准仪测量
槽底中线每侧宽度
不小于规定
6点/两井之间
挂中心线用尺量每侧计3点
沟槽边坡
不陡于规定
6点/两井之间
用坡度尺检验，
每侧计3点
外观质量
槽底土基无扰动，无超挖，
无受水浸泡
全部
目测
3.2 管道基础施工质量监理控制重点
1）监理工作重点
① 对于需要进行槽底处理的，首先检查施工单位按基础处理方案进行的基础处理结果。
② 检查槽底地质状况是否与地质报告相符，并进行开槽验收。
③ 沟槽挖土要严格控制标高，要求不扰动原状土，槽底尺寸要满足埋管施工的需要，超挖部分要回填碎石或级配砂进行碾压密实、平整。 经验槽后方能进行管道基础施工。
④ 基础的砾石砂垫层应按规定的沟槽宽度满堂铺筑，滩平、拍实。
⑤ 检查垫层平面位置、高程、垫层密实度是否符合设计或规范规定。
⑥ 检查基础施工配合比，砼抗压强度、模板尺寸、钢筋绑扎是否符合设计要求，模板安装是否牢固，砼振捣是否密实，砼表面蜂窝麻面的程度。
2） 质量标准、检测频率和方法
项目
质量标准
允许偏差（mm）
检测频率
检测方法
砼抗压强度
不低于设计规定
1组/100m
试块检验
垫
层
中线每侧宽度
基础表面平整、密实，两井之间顺直
不小于设计
1点/10m
挂中心线用尺量，每侧计1点
高程
-15
1点/10m
用水准仪测量
基础
中线每侧宽度
+10，0
2点/10m
挂中心线用尺量，每侧计1点
高程
0，-20（钢筋砼管）0，+15（UPVC管）
2点/10m
用水准仪测量，每侧计1点
厚度
+10，0
2点/10m
用尺量，每侧计1点
蜂窝面积
符合规范
1%
每侧1点/两井之间
用尺量蜂窝总面积
3.3 管道安装施工质量监理控制重点
1） 质量监理工作的重点
① 检查排水管道的成品质量，内容包括砼强度等级、成品出厂合格证，外形尺寸、外观质量检查等内容。
② 下管前的沟槽检查：基坑有无积水，槽内积水必须排除；基坑尺寸、轴线、坑底标高是否达到设计要求，表面是否清扫干净；槽帮是否有裂缝及坍塌的可能；槽外堆土是否影响下管。
③ 下管时安全措施是否落实，管节应设置双吊点起吊就位。
④ 复核高程样板，以控制安装高程。
⑤ 管道安装检查：管道中心、高程、坡度与设计的偏差值；相临两节管子的接口质量是否符合要求；管子稳固质量，管道铺设应从下游排向上游，并严格控制管内底标高，防止倒泛水。管道接口必须严格按规范要求施工，接头的密封材料和工艺必须符合设计要求。
⑥ 污水管道要逐节作磅水检验，磅水检验应编制方案，并经监理审批。允许渗水量及有关操作要求按有关规范要求执行。合格后，方可进行管道坞膀。
⑦ 控制砼坞膀的模板、砼质量情况。2） 质量标准、检测频率及方法
项目
质量标准
允许偏差
检测频率
检测方法
HDPE管
钢筋砼管
管道铺设
管材
钢筋砼管符合预制砼构件质量检验评定标准HDPE管符合上海市埋地塑料排水管道技术规程
全部
查合格证及外观质量
中心位移
稳管必须牢固，管底不得出现倒坡，管口间隙均匀，管道内不得有泥土、砖石、木块等杂物
15
20
2点/两井之间
挂中心线用尺量，取大值
管内底高程
+10，-30
+20，-10
2点/两井之间
用水准仪测量
承插口之间的间隙量

< 9
2点/两井之间
用钢尺量
管道磅水
磅水试验，渗水量符合要求
每节污水管
磅筒或检查井磅水试验
管道坞膀
肩宽

-5，+10
2点/10m
挂边线用尺量，每侧计1点
肩高

±20
2点/10m
挂边线用尺量，每侧计1点
砼抗压强度

不低于设计
1组/100m
试块检验
蜂窝面积

1%
两井之间每侧面
用尺量
3.4 沟槽回填施工质量监理控制重点
1）质量控制重点
① 管道坞膀必须在磅水检验合格后进行。在管道隐蔽工程验收合格后，才能进行回填。回填应及时，并分层夯实，密实度要符合有关规范要求，并分段采用环刀试验法进行检查验收。
② 根据沟槽不同部位的回填要求、审查施工单位的标准击实试验，并与试验监理工程师所作的平行试验进行比较，确定最佳干密度。
③ 监测现场回填土的最佳含水量与土压实后的压实度是否符合沟槽部位回填土的设计要求。
④ 检测分层回填虚铺厚度、碾压机具、碾压遍数、碾压步骤是否符合施工组织设计，分段搭接是否符合要求。
2）质量标准、检测频率及方法
① 钢筋砼管
项目
质量标准
覆土密实度
中粗砂干重量
检测频率
检测方法
相对密度（标准击实法）（%）
干重量（KN/mm2）
胸腔
部分
1．槽内无积水。
2．不得回填淤泥、腐植土、冻土及有机物质。
3．管顶50cm内不得回填大于100cm得石块、砖块等杂物
≥90
≥16
两井之间，每层一组（3点）
密实度用环刀法检验干重量采用取样检测
管顶以上50cm
≥85
两井之间，每层一组（3点）
管顶以上50cm
符合路基密实标准

两井之间，每层一组（3点）
② HDPE管
项目
质量标准
回填密实度
中粗砂干重量
检测频率
检测
方法
最佳密实度
（%）
干重度
（kn/mm2）
管底以下
回填材料采用中粗砂，槽内质量要求参照钢筋砼管道
≥90

两井之间，每层一组（3点）
取样
检测
管底腋角2∝
范围
≥95

两井之间，每层一组（3点）
管道两侧
≥95

两井之间，每层一组（3点）
管顶以上0.4m
管两侧
采用原土回填
≥90

两井之间，每层一组（3点）
用环刀法检验
管上部
≥80
两井之间，每层一组（3点）
管顶以上0.4m
符合路基密实标准但不得<80

两井之间，每层一组（3点）

3.5 检查井施工质量监理控制重点
1）质量控制重点
① 检测砌筑用砖、干粉砂浆等材料的质量证明资料，试验报告，必要时抽验；
② 审查沙浆标号是否满足设计要求；
③ 检查基础表面必须清除杂物，保持基础表面无泥浆、不积水；
④ 复核沟管的方向和标高要符合设计要求，沟管要稳定；
⑤ 砖材砌筑前必须预先浇水湿润；
⑥ 基础面上，应先铺筑砂浆（即座浆）后，方可砌砖墙；
⑦ 检查砌体灰缝、勾缝质量应符合规范要求；
⑧ 检查检查井形状、尺寸及相对位置的准确性，预留管及支管的设置位置、井口、井盖的安装高程。
2）质量标准、检测频率及方法
项目
质量
允许偏差（mm）
检测频率
检测方法
井内尺寸
1. 底板下土体密实稳定，符合设计；
2. 按规定砌筑拱圈，内壁相互垂直，砌砖无通缝，灰缝沙浆饱满，不渗漏；
3. 井内流槽平顺、位置正确，井内无建筑垃圾、剩余沙浆等杂物；
4. 井框、井盖完整无损、不破裂、不缺角，安装平整，方位与道路平等垂直，压力井盖板安装平稳，盖好后无渗漏。
+20,不小于设计要求
2点/座
用钢尺量，长、宽（直径）各计一点
井盖高程
路面及人行道

标高应一致
1点/座
用水准仪测量
非路面

+10，不低于地面
1点/座
用水准仪测量
井底高程
≤φ1000mm

±10
1点/座
用水准仪测量
≤φ1000mm

±15
1点/座
用水准仪测量
3.6 轻型井点降水施工监理控制重点
管道埋深超过3米时将采用井点降水，以确保基槽稳定。基坑内降水工程应依据基坑周围的工程地质、水文地质及场地环境和基坑开挖方案等条件选用合适的降水方案。施工前应审核承包商申报的降水施工组织设计（方案）是否符合本工程实际需要。同时参考以下数据：
井点控制
土层渗透系数(m/d)
降低水位深度(m)
一级轻型井点
0.1－80
3—6
二级轻型井点
0.1－80
6—9
监理措施及主要工序技术要求
① 审核承包商上报的降水专项施工方案，提出修改意见，使其满足本工程降水要求；
② 检查进场设备，保证运行良好，所用材料符合降水方案要求；
③ 复核井点定位，要求准确无误，井点沟顺直、底标高一致；
④ 下井管要平稳顺直,严格控制标高,管子滤头周围填砂砾厚度>150mm；
⑤ 井管外孔填砂砾要快速，轻型、喷射井点填至滤头上1.5m以上；
⑥ 用粘土封闭井管上周围孔洞，保证不漏气；
⑦ 及时用清水洗井，达到井管内洁净；
⑧ 安装地面真空泵、接通电器开关；接通地面管线，调试抽水；
⑨ 检查管线及井孔是否有漏气及出水情况，并修补好；
⑩ 井点安装完毕先试抽两天，正常运行后应做好运行记录。
4、道路工程施工质量监理控制重点
4.1 道路工程测量监理控制重点
道路工程测量内容
项目
质量标准
检测频率
检测方法
水准点
闭合差
临时水准点与设计水准点复测允许闭合差，主干路为±12L1/2mm；支路为±20L1/2mm（L为水准线长度公里数）
沿路线往返各1次
用水准仪器测量
导线方位角闭合差
允许偏差为±40n1/2，n为测站数，单位为（"）
1个测回
用
J2经纬仪
道路中心线桩
桩距直线段宜为15~20m；曲线地段为10m。平、竖线其止点和地形变化点必须加桩。量距允许误差，小于200m为±1/5000；200~500m为1/10000；大于500m为1/20000
丈量不少于2次
用钢
尺量
道路
横断面
直线段为路中心线垂直方向；曲线段为垂直于所测点的切线方向，其宽度不得小于设计图纸的规定
沿路线长度方向,每100m抽测1处
用钢
尺量

4.2 路基质量监理控制重点
道路基层压实度是保证道路工程质量的关键，路基施工监理质量控制的重点是宽度、高程、弯沉和压实度控制。为确保路基工程施工质量，施工时应做到以下几点：
1） 清除地表植被、杂物、积水、淤泥和表土，处理浜塘，并按规范和设计要求对基底进行压实。土路基压实后应平整、密实、无弹簧、翻浆、松散现象，路基应分层测定压实度，符合要求后，方能进行上一层土方的填筑。
2） 施工前应进行临时水准点的设置，一般每隔200~300m设一点，在分叉口、交叉口等特殊部位加密，校核闭合差在允许偏差之内。
3） 放出道路中心桩，桩距在直线地段一般为20m，曲线地段为10m，水准点标志和施工样桩应牢固稳定，妥善保护，并应经常复测。
4） 控制路基标高时，填方施工应根据土质情况，预留碾压的沉落高度，挖方施工时宁高勿低
