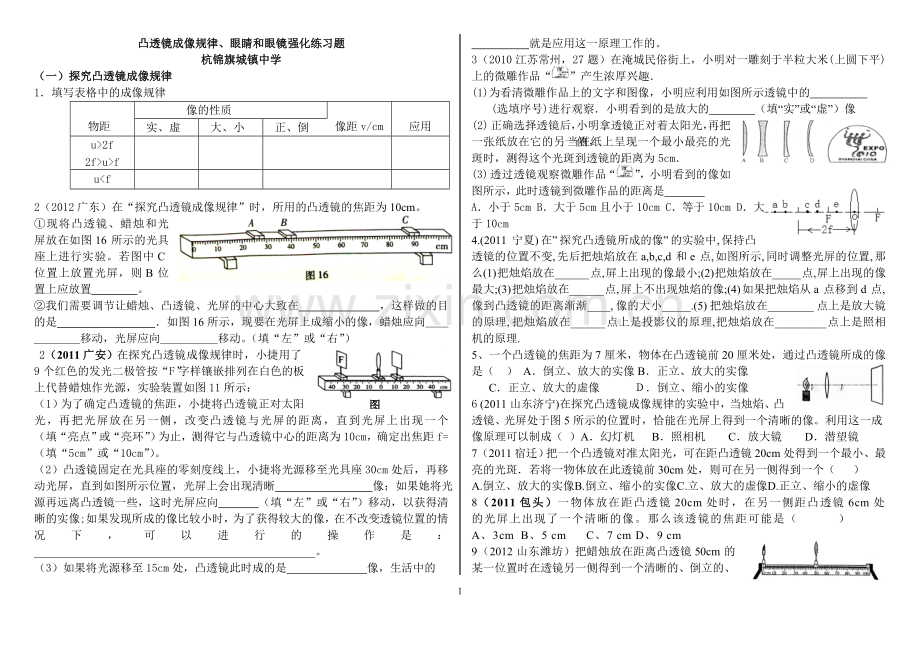

凸透镜成像规律、眼睛和眼镜强化练习题
杭锦旗城镇中学
（一）探究凸透镜成像规律
1．填写表格中的成像规律

物距
像的性质

像距v/cm

应用
实、虚
大、小
正、倒
u>2f

2f>u>f

u<f

2（2012广东）在“探究凸透镜成像规律”时，所用的凸透镜的焦距为10cm。
①现将凸透镜、蜡烛和光屏放在如图16所示的光具座上进行实验。若图中C位置上放置光屏，则B位置上应放置 。
②我们需要调节让蜡烛、凸透镜、光屏的中心大致在 ，这样做的目的是 ．如图16所示，现要在光屏上成缩小的像，蜡烛应向＿＿＿＿＿＿移动，光屏应向＿＿＿＿＿移动。（填“左”或“右”）
图11
2（2011广安）在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图11所示：
（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个 （填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f= （填“5cm”或“10cm”）。
（2）凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，直到如图所示位置，光屏上会出现清晰 像；如果她将光源再远离凸透镜一些，这时光屏应向 （填“左”或“右”）移动，以获得清晰的实像;如果发现所成的像比较小时，为了获得较大的像，在不改变透镜位置的情况下，可以进行的操作是：_________________________________________________。
（3）如果将光源移至15cm处，凸透镜此时成的是 像，生活中的
就是应用这一原理工作的。
3（2010江苏常州，27题）在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平) 上的微雕作品“”产生浓厚兴趣．
(1)为看清微雕作品上的文字和图像，小明应利用如图所示透镜中的
(选填序号)进行观察．小明看到的是放大的               （填“实”或“虚”）像
(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5cm．
(3)透过透镜观察微雕作品“”，小明看到的像如图所示，此时透镜到微雕作品的距离是
A．小于5cm B．大于5cm且小于10cm C．等于10cm D．大于10cm
4.(2011宁夏)在”探究凸透镜所成的像”的实验中,保持凸透镜的位置不变,先后把烛焰放在a,b,c,d和e点,如图所示,同时调整光屏的位置,那么(1)把烛焰放在______点,屏上出现的像最小;(2)把烛焰放在_____点,屏上出现的像最大;(3)把烛焰放在______点,屏上不出现烛焰的像;(4)如果把烛焰从a点移到d点,像到凸透镜的距离渐渐____,像的大小_____.(5)把烛焰放在________点上是放大镜的原理,把烛焰放在______点上是投影仪的原理,把烛焰放在_________点上是照相机的原理.
5、一个凸透镜的焦距为7厘米，物体在凸透镜前20厘米处，通过凸透镜所成的像是（　） A．倒立、放大的实像B．正立、放大的实像
C．正立、放大的虚像　　　Ｄ．倒立、缩小的实像
6 (2011山东济宁)在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图5所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成（ ）A．幻灯机 B．照相机 C．放大镜 D．潜望镜
7（2011宿迁）把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此透镜前30cm处，则可在另一侧得到一个（ ）
A.倒立、放大的实像B.倒立、缩小的实像C.立、放大的虚像D.正立、缩小的虚像
8（2011包头）一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像。那么该透镜的焦距可能是（　 ）
A、3cm B、5 cm C、7 cm D、9 cm
9（2012山东潍坊）把蜡烛放在距离凸透镜50cm的某一位置时在透镜另一侧得到一个清晰的、倒立的、 缩小的像．则此凸透镜的焦距不可能是（ ）
A．10cm B．20cm C．30cm D．5cm
10（2011杭州）小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是( )
A．将凸透镜往上移 B．将光屏往下移 C．将蜡烛往上移 D．将蜡烛往下移
11（2011哈尔滨）小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景.以下说法中正确的是( )
A.甲图中成的是实像；乙图中成的是虚像 B.甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内 C.甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小 D.甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
（二）眼睛和眼镜
1(2011台州)如果物体离眼睛近，来自它某点的光线到达眼睛时是发散的；如果物体远离眼睛，来自这点的光线到达眼睛时发散程度便会降低。因此，我们把来自遥远物体上某点的光线，到达眼睛时视作平行，如图甲所示。
（1）我们作上述推断的前提是光在同一均匀物质中是沿______________传播；
（2）当物体远离眼睛时，眼球中晶状体的曲度会减小。图乙表示物体在眼球中的不同成像情况，其中表示视觉正常的人观看远处物体的是__________。
2（2012淮安）小明进行“视力的矫正”的探究活动，他将自己戴的近视眼镜放在烛焰与凸透镜之间,如图所示，在光屏上得到了一个倒立、缩小的清晰实像，拿开眼镜后，光屏上的像变得模糊．（1）小明为了使光屏上的像重新变得清晰，在不移动光屏和凸透镜的前提下．他应该将烛焰 （靠近或远离）凸透镜,如果他不戴眼镜看书，应该将书_________(填“靠近”或“远离”)眼睛．
（2）如上图所示的（a）、（b）、（c）、（d）四幅图，能正确表示近视眼成像情况的是图_________，其矫正做法是图_____________;能正确表示远视眼成像情况的是图_________，其矫正做法是图_____________
3(2010广州)图5中a、b是同一人的两幅照片，b图中他拿的眼镜( ) A．属于凸透镜，可用于矫正近视眼
B．属于凸透镜，可用于矫正远视眼C．属于凹透镜，可用于矫正远视眼D．属于凹透镜，可用于矫正近视眼
4（11义乌）在合适的照明情况下，正常的眼睛观看25cm远的物体时，既清楚又不会感到疲劳，因此把25cm的距离称为正常眼睛的明视距离。通过专业检测，发现某人眼睛的明视距离小于25 cm，那么他的眼球对来自远处物体的光线聚焦情况可用如图所示中的图 _______ 表示，配戴 _______制作的眼镜可以得到矫正。
5(2012陕西省)目前，青少年近视现象十分严重，近视眼看远处物体时，物体的像落在视网膜的 （选填“前方”或“后面”），需要配带对光线有 作用的 透镜进行矫正，使远处物体在视网膜上成倒立， 的实像。现在有一种治疗手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得
（选填“强”或“弱”）些。
6（2012•南充）在如图中，画出通过透镜的折射光线．
7．完成图21中光线由空气进入玻璃砖和玻璃三棱镜两次折射的光路图。

8(1)完成光路并标出反射角的度数。
(2)如下图所示,S是一个发光点,S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
(3)（2010泰安）如下图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线，请在图上作出发光点S。(要求留下作图痕迹)
