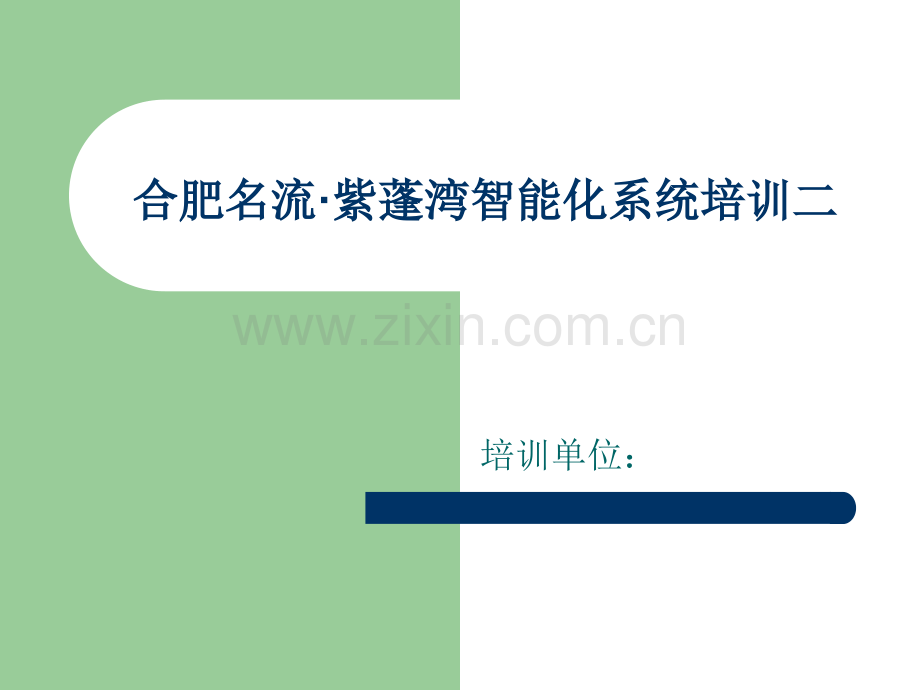

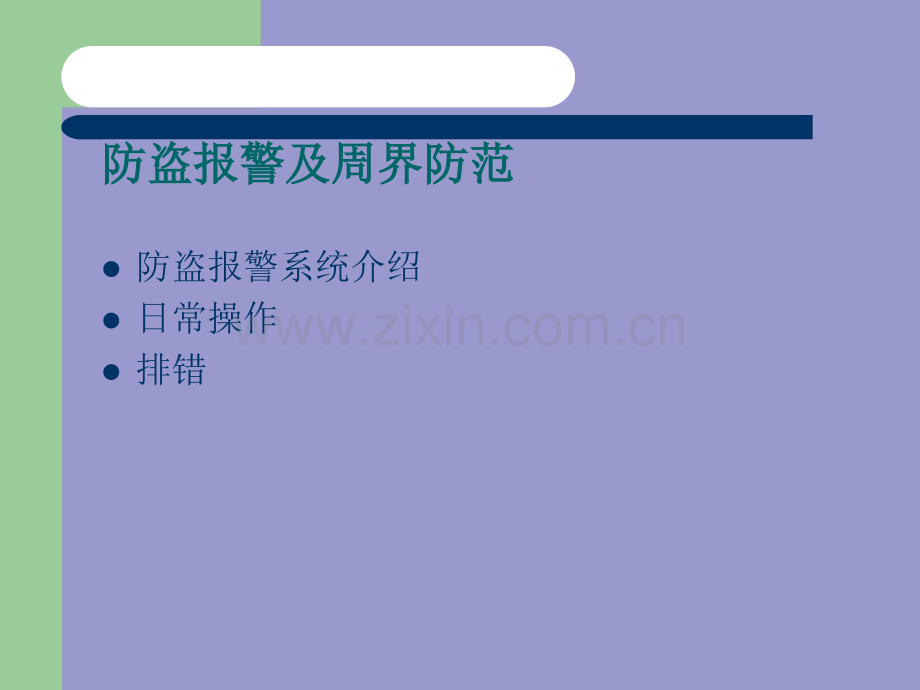

合肥名流合肥名流紫蓬湾智能化系统培训二紫蓬湾智能化系统培训二培训单位：防盗报警及周界防范防盗报警及周界防范l防盗报警系统介绍l日常操作l排错防盗报警系统介绍防盗报警系统介绍l防盗报警系统主要由报警主机、键盘、探测设备（红外对射、烟感等）组成，在主机布防状态下，当探测器检测到异常（如陌生者闯入等），主机就会报警，警笛想起，键盘上显示报警的位，通知异常。防盗报警原理图防盗报警原理图Vista-120发射端接收端发射端(回路1)黑线和黄线(回路2)黑线和绿线对射探测器24+25-总线4193红黑开关电源对射探测器 5A DC 24VRVV1.0X4(可传1200米)+_注:将4193模块上序号A*及相应防区号抄下,以备编程用将红外对射探测器接收端背对背安装被动红外或双鉴探测器接线方法与接收端接法相同双鉴探测器 DC 12V报警主机报警主机键盘键盘布防、准备指示灯键盘键盘l使用键盘可以对系统进行布防、撤防，并可旁路有故障的防区，可显示防区与系统状态（报警、故障、旁路）等信息。l当发生报警时，键盘与外接警号发声，报警防区将显示在键盘上。按下任意一个键时，键盘音停止10秒。撤防将使键盘音与外接警号同时停止发声，而键盘上记忆并显示刚才发生报警的防区号，要清除该显示只需再做一次撤防操作即可（输入密码+1）。日常操作日常操作l1.外出布防l绿灯（READY）亮表示所有防区未被触发，可以外出布防，l若绿灯（READY）不亮表示有防区已被触发或有故障。按*键液晶屏上显示未准备好的防区，旁路未准备好的防区方可布防。l输入密码（1234）+2红灯（ARMEO）亮，表示系统外出布防日常操作日常操作l2.旁路防区后布防l报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。l输入密码（1234）+6+XXX（防区号）即可对该防区进行旁路输入密码（1234）+2即可对系统进行布防。报警系统有防区未准备（NOTREADY）时可以旁路未准备的防区，对其他防区布防，l输入密码（1234）+6+#即对所有未准备好的防区进行旁路。输入密码（1234）+2即可对系统进行布防。撤防后原来的旁路无效。日常操作日常操作l3.撤防系统在布防期间没有报警，输入密码（1234）+1，系统撤防；系统在布防期间发生报警，输入密码（1234）+1两遍。日常操作日常操作l4.设置日期时间l1.输入安装密码+#63.显示如下：TIME/DATETHU12:01AM01/01/90l2.输入时间、日期，星期几将自动计算按接受输入，光标右移，按0-9中任意键可以在AM/PM中切换。l3.输入年份后按退出。常用日常排错常用日常排错16160键盘无反应检查键盘联线，设置键盘地址为00。2键盘显示LOSBAT键盘嘀嘀响原因：主机未接电池，或电池老化。3键盘显示LOSAC原因：主机交流电故障4键盘显示CHECKXXX键盘嘀嘀响检测XXX防区，一般是总线防区或无线防区，原因是主机无法检测到XXX防区5键盘显示：CHECK997键盘嘀嘀响总线故障，主机无法检测到总线防区，总线断路，短路，过长，编码器电流过大都有可能出现此故障。常用日常排错常用日常排错l6键盘嘀嘀响启动了响铃模式，当触发防区时，键盘响一声，输入密码+9退出响铃模式l7无法撤防密码1为撤防命令，有报警情况要操作两变，按错密码无法撤防，按错20个键，键盘被锁住，这是对用户的保护，防止坏人反复试验撤防，使报警系统失效。每按一键，键盘会发出一次“嘀“声按键没出声，操作无效。报警事件很少发生，当主机同时接到大量报警信号这种不正常情况时也会使撤防操作无效。出现无法撤防的情况，关电源，拔掉电池联线后重新通电。l8经常有防区未准备好，一要检查探测器发射端与接收端之间有无异物（如：树、草等）挡住。二要检查探测器是否未对准。常用日常排错常用日常排错lCHECK或TRBL跟以防区号，表示l-接线防区开路l-日夜(防拆)防区失效l-总线防区丢失l-总线防区防拆触发lCHECK跟以6XX,（XX=01-32）表示继电器监视的警号输出故障。lCHECK跟以8XX,（XX=00-31）表示外围设备故障l“CHECK”跟以“9XX,”（XX=00-99）表示存在系统故障，注意：问题纠正以后，输入2次撤防码清除显示其他系统信息其他系统信息lCOMM.FAILUREl与中心通信失败lLOBAT+防区号码，每分钟响一下，表示该无线发射器电池电压低lSYSTEMLOBAT表示后备电池电压低lRCVRSETUPERROR表示系统的无线防区数超过接收机支持的数量，不纠正的话，所有无线防区无效。l“MODEMCOMM”表示正在与计算机通信l电源指示灯灭掉，并且显示ACLOSS，提示用户检查交流电供电。.事件打印和显示代码事件打印和显示代码交流电故障AC LOSS交流电恢复AC RESTORE自动撤防DISARM-AUTO电池测试失败BAT TST FAIL盗警BURGLARY撤消盗警报告CANCEL盗警恢复BURG RST通信恢复COMM RESTORE拨号器恢复DIALER RST拨号器关闭DIALER SHUT撤防DISARMED挟持报警DURESS挟持报警恢复DURE RST进入测试模式TEST ENTRY事件登记LOG OVERFLOW事件登记清除LOG CLEARED事件登记满50%LOG 50%FULL事件登记满90%LOG 90%FULL外出错误EXIT ERR退出编程PROGRAM EXIT退出测试TEST EXIT通信失败FAIL TO COMM火警FIRE火警恢复FIRE RST火警防区故障FIRE TRB火警防区故障恢复FRTR RST闯入报警核实INTRSN VERIF非盗警AUXILARY非盗警恢复AUX RST呼叫下载计算机CALL BACK紧急报警PANIC紧急报警恢复PNC RST总线回路恢复EXP RST总线RPM 恢复RPM RST总线短路EXP SHRT总线烟感探测器测试通过TESTED总线烟感探测器没有测试过UNTESTED总线烟感探测器测试失败FAILED总线故障EXP TRBL总线防拆故障EXP TMPR事件打印和显示代码事件打印和显示代码打印机故障PRINTER FAILPrinter RestorePRINTER RST出入时间表改动ACC SKED CHG编程改动PROG CHANGE进入编程PROGRAM ENTRY编程时间表改动SCHEDULE CHANGE设置时钟TIME SET无线扩充器失效RF EXPND无线扩充器复位RF RST无线接收机故障RF TRBL无线接收机故障恢复RF RST无线发射器电池电压低 RF LBAT无线发射器电池电压恢复RFLB RST无线发射器电池电压测试RF LB OK无线发射器监测失效RF SUPR无线发射器恢复t.RF RST自动布防失败ARM FAILED系统布防ARMED系统留守布防ARMED-STAY遥控编程软件布防ARMED-REM自动布防ARMED-AUTO布防过早ARMED-EARLY推迟布防ARMED-LATE系统电池故障BATTERY FAIL系统电池恢复LOW BATTERY系统内部时间纠正TIME ERROR系统不自动布防MISS ARM系统不自动撤防MISSED DISRM遥控撤防DISARMED-REM无线按钮撤防DISARMED-KEY撤防过早DISRMD-EARLY推迟撤防DISRMD-LATE系统电池电压低LOW BATTERY继电器故障RLY TRBL继电器故障恢复RLY RST系统恢复SYSTEM RST系统自动复位SYSTEM RESET防拆TAMPER防拆恢复TMPR RST测试报告传输SELF TEST添加用户密码Uxxx ADD BY改变用户密码Uxxx CHG BY系统快速布防ARMED-QUICK无线按钮布防ARMED-KEY
