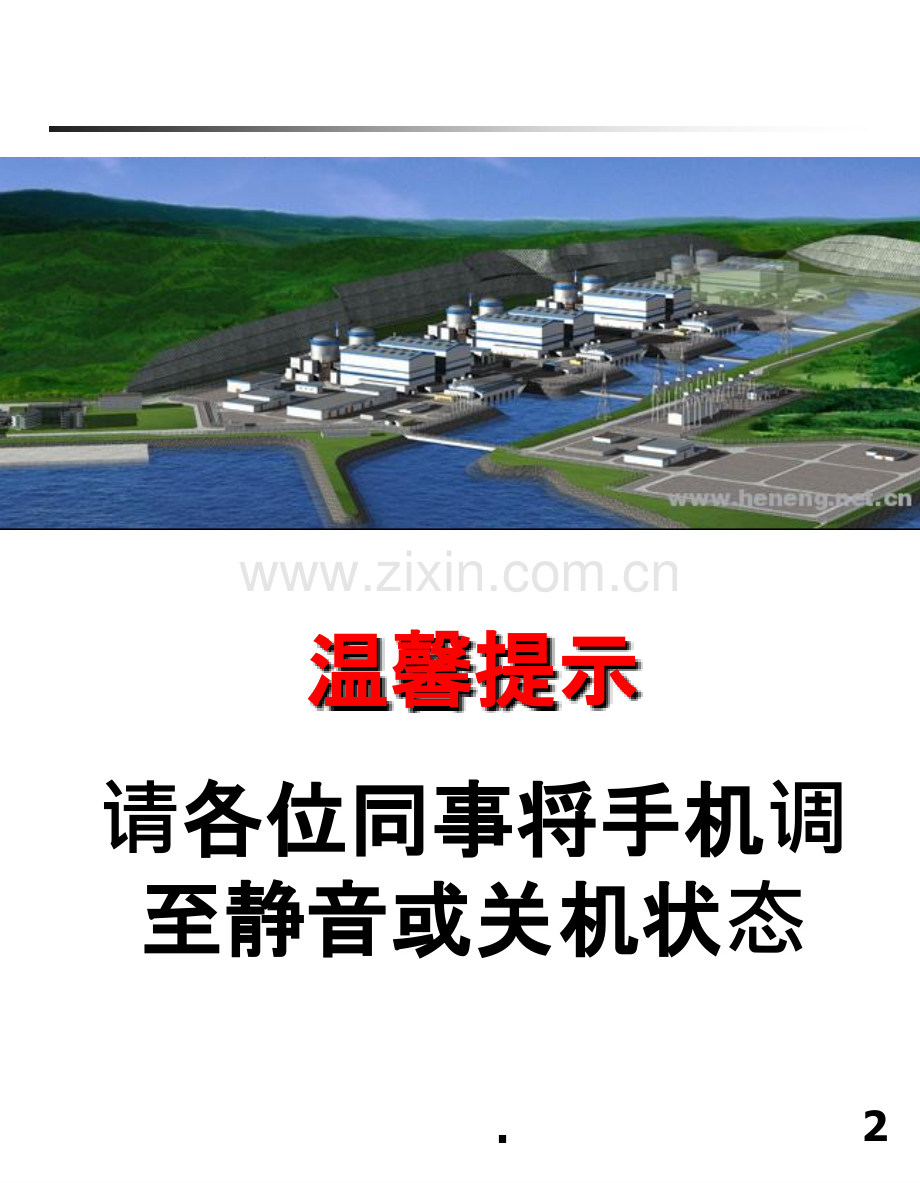

电缆桥架安装及架安装及验收收1.温馨提示温馨提示请各位同事将手机各位同事将手机调至静音或关机状至静音或关机状态2.1.1 1.1 目的目的让参加阳江核电站电缆桥架安装人员,更清楚的了解和认识核电站电缆桥架安装的施工活动。明确自己的职责,掌握核电站施工的技术要点和施工方法，以确保核电站的质量要求和安全运行。1.2 1.2 工程内容工程内容中压电缆（MV）桥架；低压电缆（LV）桥架；控制电缆（C）桥架；测量电缆（M）桥架。梯级式桥架：梯级式桥架是一种梯式电缆桥架，一般用于直径较大的动力电缆的安装敷设；托盘式桥架：托盘式桥架为底部带孔的电缆桥架，适用于动力电缆、控制电缆的安装敷设；槽盒式桥架：槽盒式桥架是一种全封闭型电缆桥架，适用于测量电缆的安装敷设。3.1.3 1.3 工程量工程量阳江核电3,4#机组及BOP电缆桥架总计约950吨。1.4 1.4 定定义 主桥架：由设计院设计构成电缆主要通道的电缆桥架，归类为主桥架；次桥架：凡是主桥架图纸未涉及到的电缆通道，用于连接主桥架未到达的电气终端设备，由广东火电设计的范围。4.2.12.1施工流程管理施工流程管理图5.2.2 2.2 主主桥架安装与架安装与检查1、安装流程、安装流程图6.2、画中心、画中心线 1)方法桥架沿墙敷设时，依照桥架施工图纸，确定桥架安装的层高、层位及轴向等，确定两段的支架标高后，用粉线在墙上弹出桥架的中心线；桥架在空中或在钢梁上敷设时，先将两端的支架定位固定后，拉线做水平或垂直线参考，保证支架安装的平行度。2)要求主桥架严格根据设计图纸施工；桥架应达到横平竖直的安装要求；桥架的中心线标高为桥架的底部标高。7.3、切割下料、切割下料1）方法根据支架类型依照实际测量尺寸进行下料组对；用角向磨光机或砂轮切割机对材料进行切割；按照支架类型用螺栓进行连接组合。2)要求按图纸上支架设计要求选用支架材料；切割后的材料边缘要光滑平整、无毛刺、豁口等现象；切割后的断面处应及时进行油漆修补；切割、打磨完的边角料要及时清理统一堆放。8.4、支架安装、支架安装1)方法按照图纸设计的主桥架支架类型、安装方式、安装位置、安装高度沿已经画好的中心线安装；用膨胀螺栓或根据桥架生产厂家提供的安装方式将支架固定在安装位置上。2)要求支架安装应以设计院的安装程序为准；桥架的支架应安装牢固、横平竖直；各支架的同层托臂应在同一水平面上，其高低偏差不应大于5mm；托架、支吊架沿桥架走向左右的偏差不应大于10mm；支吊架间的间距按图纸设计要求安装，无要求时选取最佳间距进行安装，间距一般为152m。垂直敷设时，其固定点间距不宜大于2m。9.膨胀螺栓安装的要求螺栓孔与混凝土结构边缘的要求10.螺栓孔深示意图11.5、桥架架预制制1)方法按照图纸给出的桥架尺寸进行下料组对；依照实际测量尺寸，对桥架采用电动或手动机械方式进行切割下料，之后进行组对预制桥架。2)要求根据图纸选用桥架材料，桥架预制下料时，边缘部分应保证光滑平整无毛刺、卷边等现象，如果有应及时进行修理和清除；组对中应该注意两桥架的高度要保持一致，两段对口整齐，成直线达到安装要求；对切割及钻孔处用富锌漆按要求涂刷两遍；边角料要及时清理统一堆放整齐，大于桥架一倍宽度的余料不可视为废料处理。12.6、桥架安装架安装1)方法桥架安装应遵循先大后小、先里后外的原则进行；直线安装时重量轻的桥架可先将两段在地面组对好后再进行安装。较重的桥架直接在支架上组对连接；用螺栓连接组合桥架并在支架上进行固定安装。2)要求将预制好的桥架安装在支架上，同时安装好桥架内固定电缆的支架；桥架与支架、桥架与桥架的连接采用螺栓连接，严禁焊接（制作件除外，如：弯头、三通、四通、变径头、不规则的漏斗等）；在图纸没有特殊的要求下，桥架由高向低的排列依次为：中压电缆桥架（MV）、低压电缆桥架（LV）、控制电缆桥架（C）、测量电缆桥架（M）；两相邻需要防火保护电缆桥架间距应150mm；在同一高度平行安装的桥架，各相邻桥架间应考虑日后的维护和检修距离；13.桥架在每个支吊架上的固定应牢固；桥架连接板的螺栓应紧固，螺母应位于桥架的外侧；桥架一般用直连片连接，桥架变高、变宽时应使用调高、调宽片连接，小角度转向时应用弯接片或调角片；桥架在拐弯处必须遵守电缆最小允许弯曲半径原则，在桥架水平、垂直拐弯处必须考虑到电缆截面和允许的弯曲半径，避免在电缆安装过程中无法安装和固定，以及盖板无法安装，减少不必要的修改；实底桥架内必须有固定电缆的装置，以保证电缆可靠固定；桥架最上层至沟顶或楼板距离不小于150mm,最下层至沟底或地面距离不小于50mm；桥架与热力管道的平行敷设时，距离宜不小于500mm，交叉距离不小于300mm为宜；对于低压、常温的管道无特殊距离要求，（如：消防、压缩空气、冷却水、工业用水、生活用水管道等）一般保持在100mm以上为宜；桥架的层间允许最小距离，当设计无规定及无电气隔离要求时，层间净距不应小于最大电缆两倍外径；14.桥架跨越建筑物伸缩缝时，应断开桥架，其断开的距离不小于建筑物伸缩缝的距离；现场安装若无法满足图纸设计（超出现场修改授权时），需要修改必须向设计部门发问题澄清单待批复同意后方可进行修改。15.MV、LV、C、T桥架不得穿越防火墙，在临近防火墙时应断开桥架，两端距离不得小于100mm；测量桥架应在防火墙内断开；16.电缆桥架在托臂处不应做拼接，并在任何两个托臂之间的拼接不得超过一处，拼接处和最近的托臂之间的距离不应超过350mm;17.7、紧固螺栓固螺栓1)方法无力矩要求时用扳手对螺栓进行紧固，有力矩要求时用扳手进行紧固后再用力矩进行紧固检查；连接桥架的螺栓安装时，螺栓从桥架内侧穿出加装平垫、弹簧垫后带螺帽旋紧，螺丝外露为25扣。2)要求桥架安装采用螺栓连接，各部分之间的连接螺栓使用都基本不同，所以对螺栓的紧固要求也都不同；桥架螺栓紧固，固定连接桥架的连接片、调角片、调高片时，螺栓紧固到弹簧垫片压平为止；桥架支架连接件紧固，紧固连接桥架支架的连接件时，螺栓紧固到弹簧垫片压平为止；桥架支架膨胀螺栓紧固按膨胀螺栓安装工作程序进行。18.19.8、油漆修油漆修补1)方法在运输和安装过程中桥架表面防腐层会由于碰撞或摩擦等原因受损脱落，因而对受损部分需进行油漆修补；将需要补漆的地方清理干净，如有起皮或由高温产生碳化的地方，应将周边部分一起打磨掉至油漆完好处后再进行补漆；2)要求油漆调对比例应严格按照油漆供货商提供的产品说明进行；所有镀锌材料的补漆都采用富锌漆修补，补漆处的涂抹要光滑平整无流淌，厚度应大于70m完工后表面无皱折起皮等现象；补漆后的部件在油漆固化规定时间内，不得移动或搬运以免影响补漆质量。9、桥架架标识1)方法按照图纸上的桥架节点号，对桥架用漏字板进行进行标识涂写；桥架标识采用手工涂写，在桥架安装的过程中任何时候都可以进行，只要桥架段安装已完成，就必须标记清楚。桥架的标识采用“节点号”及“”标记。20.2)要求标识材料-现场制作标识使用的模板，材料可使用硬质可弯曲的薄板制成。如：铜 板、铁皮、不锈钢薄板或塑料板等均可；标牌形状及位置-主桥架用宋体字形标识，字高为4050mm内容间隔用一个字体的空白分隔；-标识的位置根据图纸标注在两“”标记之间大约每隔510米或在封闭场所的进出点，平行于桥架折中书写在桥架外侧容易观察到的位置；-标识牌模板用篆刻镂空，字体边缘应光滑连贯；-常用的两个或两个以上连续的字符可以制作在一个漏字版上；编码原则-桥架标识由其地理位置代码构成；-地理位置代码包括：机组标识、厂房代码、层位、桥架方向、桥架号码、分段标识号；21.桥架标识功能及组成具体如下：标牌内容-桥架的组成部分：电站代码、所在厂房、所在层位、桥架方向、桥架层号、桥架段号、桥架类型；例如:K 3MX 2 01 4 A /C 电站代码 所在厂房 所在层位 桥架方向 桥架层号 桥架段号 桥架类型22.电站代码PY阳江核电站；所在厂房3MX代表3号机常规岛厂房汽机厂房各个构筑物代号-MX：汽机厂房汽机厂房各分区可用下列代号加以区别：-MA：汽机厂房主跨-MB：汽机厂房辅助跨-MT：汽轮机基座-MO：润滑油转运站-MP：凝结水精处理设备间-MV：汽机通风间-TA：主变压器平台-TX：备用变压器平台厂内BOP建、构筑物可用下列代号加以区别：-GB：综合管廊-HX：制氯管道和电缆联接构筑物-PS：泵站辅助间-PX：泵站-TD：辅助开关站-YA/YB：除盐水生产车间/除盐水贮存罐-ZB：制氢站23.桥架方向桥架方向应采用下列方法予以标识-用2个数字标识水平方向例如：00、01、02、03、99；-用1个字母/1个数字标识垂直方向例如：A0、A1、A9、B1、B9、Z9；桥架层号同在一个地理位置的多层桥架由上到下为1、2、39；桥架段号桥架段号也叫桥架节点号，对于连续数段组成的桥架，每一段的标识由桥架标识号加分段标识号构成；24.例如：2 01 4 A +0.20m 水平方向 第四层托架 分段A 4 A9 2 B +16.20m 垂直方向 第二层托架 分段B桥架类型主桥架类型共分五种：MV中压电缆桥架；LV低压电缆桥架；C 控制电缆桥架；M 测量电缆桥架；T 通讯电缆桥架。注：完整的编码必须在桥架布置图上注明，同时在桥架的外侧也应注明。10、盖盖板（若有）、盖盖板（若有）1)方法对设计有要求加装盖板的桥架进行盖板安装，按实际测得尺寸对桥架盖板进行切割组对；可沿桥架依次敷设，也可分多段同时进行。2)要求25.需要加盖盖板的桥架，待电缆敷设完成后统一施工；盖板切割下料后，应对断面去毛刺并对破坏的防腐层进行油漆修补；桥架与盖板应连接紧密,槽的端口应封闭。11、检查1)人员技术人员负责文件的检查，施工班组对工作进行100自检，QC1根据要求对桥架安装进行检查并记录。2)内容技术人员负责检查施工图纸文件、工作程序、质量计划、班长日报应齐全，且版次符合质保要求；施工班长负责检查施工人员已到位，入场培训考核合格，取得相关施工资质；施工班长及安全员负责检查安装区域所采取的措施是否满足施工要求；施工班长检查，专用工具的校验（如测量工具、电动工具等），必须依照程序检定合格，并在检定周期内；26.施工班长检查，桥架安装所使用材料的型号规格符合设计要求；施工班长检查，桥架标识与图纸设计相符合，书写内容、格式、字体大小、颜色等符合设计要求；施工班组按照质量计划逐步施工，对质量计划中设定的检查点提前发出通知，待检查合格后方可继续施工；施工班组对不同规格尺寸的螺母进行紧固检查；（自检合格后在螺母与垫片处点黄色油漆表示自检合格）检查部门控制工具的有效性；给定的尺寸与其他技术说明的一致性；实际位置的支架编号与图纸相符；支架的定位；切口已做防腐处理；(涂富锌漆)焊接质量；螺栓紧固；（检查合格后在螺栓与垫片处点红色油漆表示检查合格）27.保护电缆通道隔离装置安装；检查多余的孔洞是否已封堵；电缆桥架的永久标识；盖板安装检查（若有）。12、填写填写记录施工班组自检合格后填写班长日报进行报量，发点待检查合格后填写质量计划，填写完毕后将班长日报、质量计划上传桥架技术组，以便进行数据录入；记录填写必须字迹清晰，版面整洁干净，内容符合现场实际情况。28.为了确保人员、设备安全 请大家严格执行核核电六不准六不准则n1、不、不该自己干的工作不做；自己干的工作不做；n2、不是自己作、不是自己作业范范围的的设备、工具、工具不碰、不不碰、不动；n3、没有安全文件不作、没有安全文件不作业；n4、未、未经作作业交底，不清楚工作内容、交底，不清楚工作内容、安全要求不作安全要求不作业；n5、不熟悉，未、不熟悉，未经授授权操作的操作的设备工工具不使用；具不使用；n6、个人防、个人防护（登高、攀爬（登高、攀爬绳/安全安全带）措施未确）措施未确认安全不作安全不作业。29.
