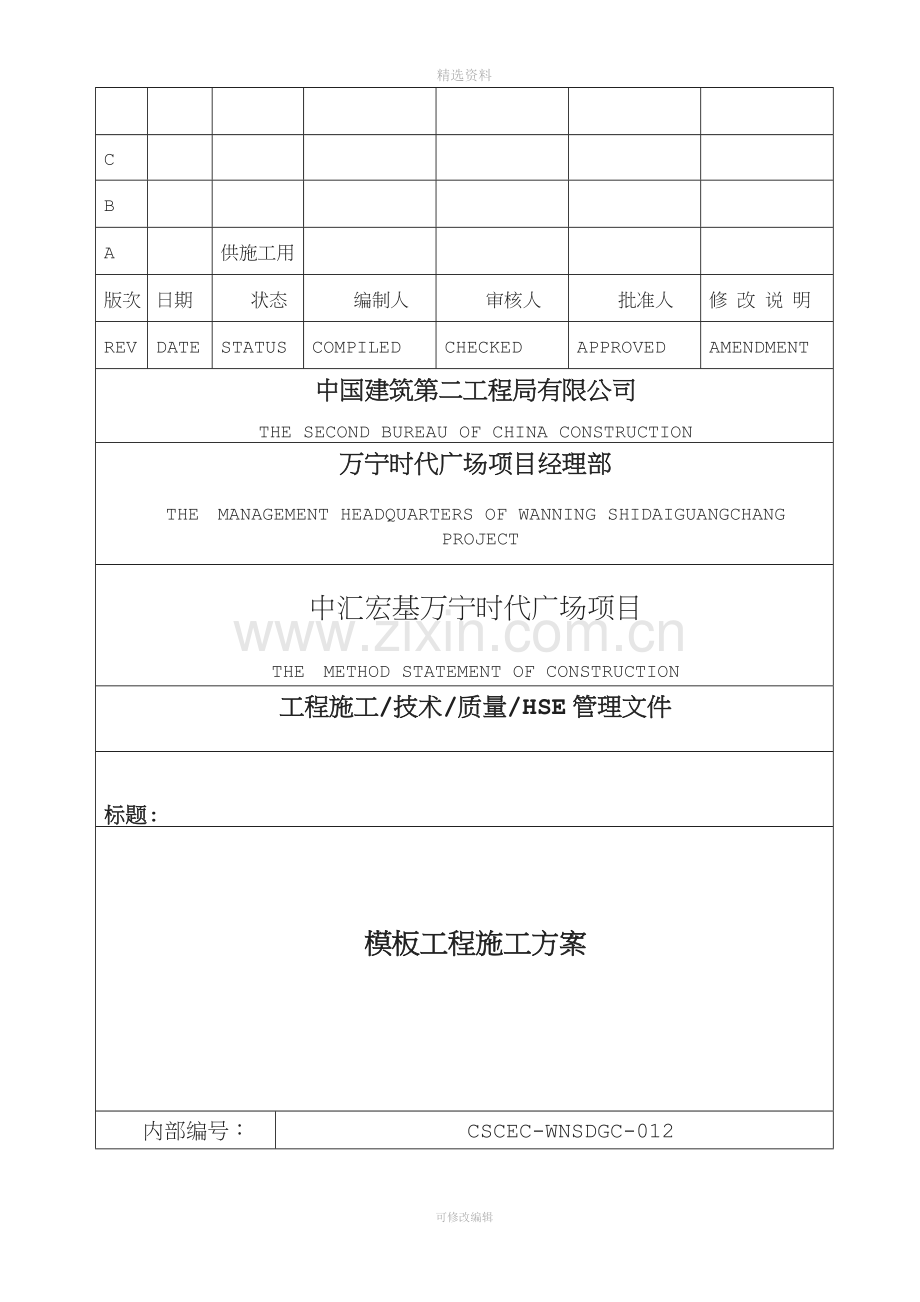

中国建筑第二工程局有限公司
THE SECOND BUREAU OF CHINA CONSTRUCTION
万宁时代广场项目经理部
THE MANAGEMENT HEADQUARTERS OF WANNING SHIDAIGUANGCHANG
PROJECT
中汇宏基万宁时代广场项目
THE METHOD STATEMENT OF CONSTRUCTION
工程施工/技术/质量/HSE管理文件

标题:　
模板工程施工方案

内部编号：
CSCEC-WNSDGC-012

可修改编辑
精选资料

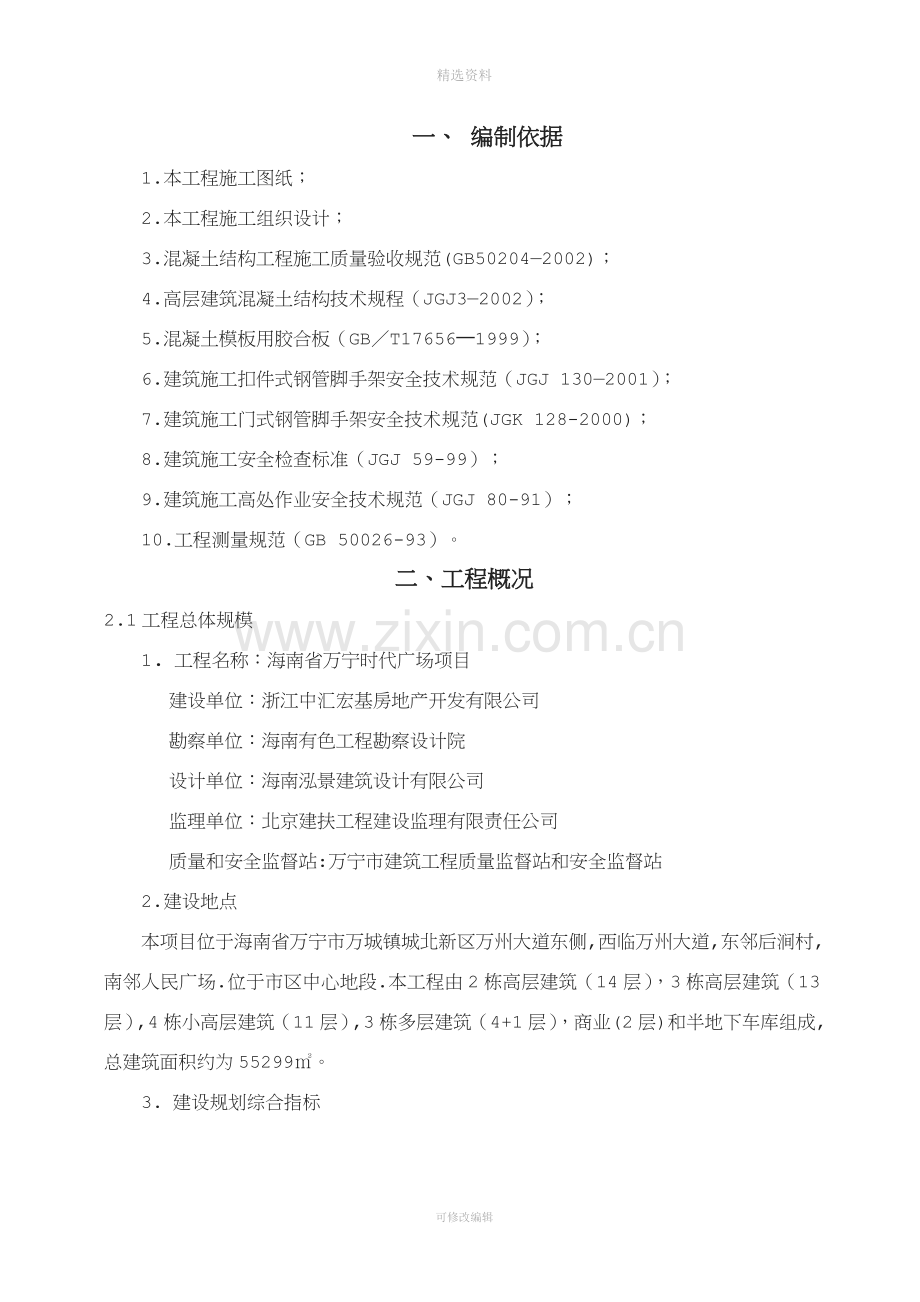

一、 编制依据
1.本工程施工图纸；
2.本工程施工组织设计；
3.混凝土结构工程施工质量验收规范(GB50204—2002)；
4.高层建筑混凝土结构技术规程（JGJ3—2002）；
5.混凝土模板用胶合板（GB／T17656─1999）；
6.建筑施工扣件式钢管脚手架安全技术规范（JGJ 130—2001）；
7.建筑施工门式钢管脚手架安全技术规范(JGK 128-2000)；
8.建筑施工安全检查标准（JGJ 59-99）；
9.建筑施工高处作业安全技术规范（JGJ 80-91）；
10.工程测量规范（GB 50026-93）。
二、工程概况
2.1工程总体规模
1. 工程名称：海南省万宁时代广场项目
建设单位：浙江中汇宏基房地产开发有限公司
勘察单位：海南有色工程勘察设计院
设计单位：海南泓景建筑设计有限公司
监理单位：北京建扶工程建设监理有限责任公司
质量和安全监督站:万宁市建筑工程质量监督站和安全监督站
2.建设地点
本项目位于海南省万宁市万城镇城北新区万州大道东侧,西临万州大道,东邻后涧村,南邻人民广场.位于市区中心地段.本工程由2栋高层建筑（14层），3栋高层建筑（13层）, 4栋小高层建筑（11层）,3栋多层建筑（4+1层），商业(2层)和半地下车库组成,总建筑面积约为55299㎡。
3. 建设规划综合指标

4.住宅分类

2.2建筑设计
1. A户型住宅建筑面积40～60㎡，布置于1#、2#、3#、8#、9#楼。
2. B户型住宅建筑面积80～90㎡，布置于4#、5#、6#、7#、8#、9#楼。
3. C户型住宅建筑面积110～130㎡，布置于1#、2#、3#、10#、11#、12#楼。
4. D户型住宅建筑面积140～160㎡，布置于1#、2#、3#、10#、11#、12#楼。
2.3结构设计
1.本工程地下室以外楼号采用人工挖孔桩基础。桩直径φ900和φ1300两种。持力层为强风化岩，桩承台有单桩承台、双桩承台等。
2.承台宽度1.300～3.550m不等，厚度0.900～1.5m不等。地梁截面有200×300、200×400、200×450、200×500、200×600、150×400、200×650、200×700、300×600、300×700、300×800、300×900、400×700、400×800、400×750、600×900、600×1000、600×1200、600×1100等，地下车库底板厚度450mm。
3.墙厚度:地下室250、300、400mm；标准层200、400mm。
柱截面:300×700、400×400、400×500、400×650、500×500、500×600、500×700、600×600、700×700、800×800、900×900、600×900、600×1200、600×1100、600×1400、800×1300、800×1600等。墙柱高度：标准层2.9m，地下车库结构层高3.9和4.2m不等。
4.梁截面：地下室地梁300×600、300×700、300×800、300×900、400×700、400×800、400×750、600×900、600×1000、600×1200、600×1100；地下室顶板300×600、300×700、300×800、300×900、400×750、400×800、400×1000、600×900、600×1000、600×1100、600×1200；标准层200×370、200×400、200×450、200×500、200×550、200×600、150×450、200×650、200×700等。
5.地下室底板厚450、350mm等，地下室顶板厚180、200mm等，标准层板厚有100、110、120、130、150mm等。
6.混凝土强度：多层楼号墙、柱、梁、板C30,高层楼号一～三层墙、柱、梁、板C35，四～七层墙、柱、梁、板C30，八层以上墙、柱、梁、板C30，其余构件为C25。
三、模板材料选购及构造
3.1模板材料选购
1.地下室的地梁，承台采用砖胎模，用M5水泥砂浆砌筑MU7.5红机砖。内面抹20mm厚1：2水泥砂浆压光。砖胎模砌筑厚度根据梁及承台的截面高度确定。
2.10#、11#、12#楼承台、地梁模板也应采用砖胎模，用M5水泥砂浆砌筑MU7.5红机砖。内面抹20mm厚1：2水泥砂浆压光。承台高度为900㎜, 砖模砌筑厚度为240㎜,地梁砖模砌筑厚度均为120㎜。其主要原因，第一承台地梁埋深较大（11#楼承台地梁面标高为-1.45m,12#楼承台地梁面标高为-1.57m）,第二在建工程两侧无法堆放土方，为了方便施工加快施工进度直接采用砖模（若采用木模，必须先外运一定量土方，待基础施工完成再回填土方）。
3.墙、柱模板采用18mm厚七夹板，50×100松木枋、φ48×3.5钢管枷具或横向栅，φ14或φ12穿墙、柱螺杆锁模，钢管或钢顶撑固定垂直度。
4.梁底板采用钢管顶撑和钢管门式架，φ48×3.5钢管架及扣件配合。楼板模采用18厚七夹板，次楞为 50×100松木枋，楼板模主楞采用2根50×100松木枋拼立。梁、板模板支架采用φ40可调节高度螺杆顶托座和底托座。梁侧模采用φ12螺杆或木枷具锁模。
5.木模板所用的七夹板，其规格尺寸必须一致，在选购时应注意检查夹板各层间是否压制得密实，只要把板锯下一小块观察就可以看到。各层间的结合是否牢固，用开水煮半小时后，晒干观察比较可靠，其强度应经试验确定。
6.模板用的木枋应四棱整齐，无霉烂、蛀虫、在15cm长度内木节不得多于3个。
7. 模板顶架金属材料，其物理性能一定要符合相应的标准，其规格及材质必须符合模板设计的要求，表面应光洁，无锈蚀、无伤痕、无弯折、无裂缝等现象。钢管顶撑门式架的焊接，焊缝必须牢固可靠，顶架用的管扣件、插销、顶托座、底托座等，其质量必须合格。
8. 锁模用的对拉螺栓，应采用Q235钢制作，螺牙加工必须符合相应的标准。
3.2模板构造
1.地梁、承台砖胎模厚度按砖模砌筑的高度确定。当砌筑高度h≦800mm时，胎模厚度b=120mm；当砌筑高度800mm<h≦1500mm时，取b=240mm；当砌筑高度h>1500mm时，取b=370mm。
2.当砖胎模砌筑高度大于2m，长度大于3m时，中间需加一混凝土构造柱，构造柱宽度300mm，厚度同墙厚；当砖胎模砌筑高度大于2.5m时，需增加一道混凝土圈梁，厚度同墙厚，高度为200mm。构造柱及圈梁配主筋4φ12，箍筋φ6@200。
3.当承台高度大于1.5m时，土方开挖需放坡，胎模背面未能贴紧原土砌筑时，胎模背面应分层浇灌C10素混凝土，不得回填松土。
4. 地下室柱模最大高度4.6m，木枋竖向设置为次木楞，间距不得大于250mm，木枋接头应错开1m以上，锁模夹具间距不得大于400-500mm。当柱边长小于500mm时, 柱模锁模夹具可直接采用柱箍步步紧加固，竖向间距不得大于350mm；当柱边长≥500mm时, 柱模四边应采用对拉螺杆加固； 当柱边长大于700mm时,在柱中增加一排对拉螺杆，当柱边长大于1100mm时增设二排对拉螺杆，柱模的四角设8根抛撑固定柱的竖向垂直度，抛撑与地面形成的夹角不大于45º为宜，抛撑应用水平杆连结，保证其具有足够的刚度。其他标准层柱模制作安装参照此方法，柱模截面构造如下图所示：

柱模板构造大样
5. 地下室墙模最大高度4.6m，构造与柱模相似，木枋竖向设置为次木楞，间距不得大于300mm，木枋接头应错开1m以上，墙模的内模阴角必须制200mm宽的固定角模，防止漏浆和便于拆除。墙模水平加固主楞采用2根φ48×3.5钢管且采取φ14穿墙螺杆锁模，密度为双向400～500mm。当剪力墙无防水要求时, 墙模采用穿墙螺杆穿过PVC管锁模（螺杆可回收）；当剪力墙有防水要求时, 墙模采用穿墙螺杆锁模，且在墙中位置穿墙螺杆上焊接50㎜×50㎜×3㎜止水钢片。
为了保证墙柱、边柱、角柱垂直度符合要求，每2m距离设一道抛撑，当墙柱高度大于4m时，增设一道。外墙柱模及井道模应往下层伸长100mm，板带200mm，并应在下层墙柱顶下100mm处预埋一排螺杆，间距与上排同，便于墙柱脚锁模，最底一排螺杆距楼地下不得大于200mm。位于楼层上的外墙柱外侧无法下抛撑时，应在楼板混凝土浇注前在楼板上预埋φ10钢筋环，采用拉撑结合的方法固定外墙柱垂直度，拉杆可采用φ8钢丝绳，加花篮螺丝绞紧。墙体模板构造如下图所示：

墙模构造大样

6. 梁板模
地下室顶梁板为井字结构，梁多，梁截面较大，标准层现浇梁板为肋形结构，量少，截面不大，楼层高度（2.9m）。
楼板的模板均采用18㎜七夹板，模板次楞50mm×100mm松木枋，间距不大于300mm。主楞采用2根50×100木枋并立，间距为1200mm。
梁板均采用18厚七夹板，由于地下室梁截面较大。梁底木楞采用50mm×100mm木枋顺梁长度方向设置，间距200～250mm，梁侧模板采用50×100木枋顺梁长度平设，竖向间距300～400mm。
支撑系统采用短钢管及φ12对拉螺杆锁模，竖向排距不大于500mm，水平间距不大于700㎜。标准层梁底模，木楞沿梁垂直长度方向设置，间距300～350mm，侧模板同上，侧模底部用30mm厚木板压边，用75mm铁钉固定在梁底横向木椤上，每处2个钉子，上口用铁钉将楼板模与板带钉牢即可。
7. 梁板顶架构造
梁板顶架构造采用两种形式。
地下室层高较高，梁截面较大，梁密、荷载较大，考虑采用φ48×3.5钢架管扣件顶架，钢架管扣件顶架整体性较好，竖杆布置灵活，承载力大，要求竖杆间距为900mm，水平杆竖向距离（步距）应小于1500mm，当梁截面较大时，在梁底部增加一至二排钢顶撑。
立杆顶部及底部均设可调顶托座或底托座，每4m间距设置一道抛撑，使顶架整体形成不可变的稳定几何体系。
地下室车库顶板梁板模结构大样见下图。

地下室车库顶板梁模板构造大样
标准层层高相对较小，梁板截面相对也小，梁不多，空间小，荷载也较小。考虑使用门式架作梁板顶架。截面较大的，梁底加钢顶撑。立顶间距1200mm，装拆、搬运均较为方便，见标准层梁板模构造大样图：

标准层梁板模构造大样

四、 模板构件安全验算
4.1墙模构件验算
1.混凝土对模板的侧压力计算
本工程混凝土墙浇注最大高度H=4.6m。泵送混凝土坍落度140mmβ2=1.15混凝土重力密度Υc=25kN/m3,最快浇筑速度V=3m/h，混凝土入模温度，T=25℃，t0=200/T+15=5，混凝土掺有缓凝型减水剂，β1=1.2，混凝土对模板的侧压力F，按以下二式计算，并取二式中的较小值。
F1=0.22Υc·t·β1·β2V1/2
=0.22×25×5×1.2×1.15×= 65.73 kN/ m2
F2=ΥcH=25×4.6=115kN/ m2
取上式小值 F1=65.73kN/ m2
计算混凝土侧压力临界位置：
F1= F2时 0.22rct0β1β2V1/2= rcH
H= 0.22rct0β1β2V1/2/rc
H=65.73/25=2.63m
墙体在2.63m位置会出现混凝土侧压力最大值，当墙体高度增加，侧压力不会再增加，故在剪力墙超过2.63m的部分，模板加固同2.63m处，往上部分螺杆间距可适当加大。混凝土采用布料浇筑，取倾倒混凝土对模板产生的水平荷载4kN/㎡。
F=1.2×65.73＋1.4×4=84.48 kN/m2
kN/m(用于验算强度)
kN/m(用于验算挠度)
2.墙模的强度及挠度验算
本工程采用915mm×1830mm×18mm（厚）七夹板制作，模板竖装，以1m高度作为板的计算单位，即板的截面特征：
截面惯性矩： I= bh3/12=1000×183/12=486×103mm4
截面抵抗矩：W= bh2/6=1000×182/6=54×103mm3
七夹板抗弯设计强度：fm=20.0N/mm2
七夹板弹性模量：E=9.0×103 N/mm2
墙模次楞间距300mm,即模板计算跨度L=300mm
以1.0m的板高为计算单位,计算均载q=65.73×1=65.73kN/m
板宽为915mm,可按连续三等跨均载计算内力及挠度
即：
Mmax=kml2=0.1×84.48×0.32
=760×103N·㎜
抗弯应力δm=M/W=(760×103)/(54×103)
=14.07N/mm2＜fm=20.0N/mm2 满足要求
挠度W=KW·l4/100ET
=0.677×65.73×3004/100×9.0×103×486×103
=0.82mm＜L/250=300/250=1.2mm 满足要求
3.墙模次楞抗弯强度及挠度验算
墙模次楞采用50×100松木枋,次楞间距300mm。
抗弯设计强度：fm=13N/mm2
弹性模量：E=9×103 N/mm2
截面惯性矩： I=bh3/12=50×1003/12=417×104 mm4
截面抵抗矩：W=bh2/6=50×1002/6=833×102 mm3
次楞计算跨度为主楞间距,即：L=450mm
次楞计算单位均载
q=84.48×0.3=25.34kN/m=25.34×103N/mm
次楞长度均大于2.0m,可按连续三等跨均载计算其弯距及挠度。
则：Mmax=kmql2
=0.1×25.34×0.452
=0.513kN·m
=513×103 N·mm
抗弯应力Am=M/W=513×103/833×102
=6.16N/mm2＜fm=13N/mm2 满足要求
挠度W=KWql4/100ET
=0.677×25.34×4504/100×9×103×417×104
=0.19mm＜L/250=1.8mm
4.主楞抗弯强度及挠度验算
主楞采用φ48×3.5钢管2根合并
截面抵抗矩：W=2×5.0×103=1×104 mm3
截面惯性矩：I=2×12.19×104=24.38×104mm4
抗弯设计强度f=205N/mm2
弹性模量E=206×103N/mm2
主楞间距最大450mm,计算单位均载
q=84.48×0.45=38.02 KN/㎡
主楞上穿墙螺杆间距450mm,即主楞计算跨度L=450mm,主楞长度较长,次楞作用在主楞上的点较密,可近似按连续三等跨度均载计算其抗弯强度及挠度
则：Mmax=kmql2=0.1×38.02×0.452=770×103 N·mm
抗弯应力δm== (770×103)/1×104=77.0N/mm2<f=205 N/mm2 满足要求
挠度：W=KWql4/100EI
=0.677×38.02×4504/100×206×103×24.38×104
=0.21mm＜L/250=450/250=1.8mm 满足要求
5.穿墙对拉螺杆受力验算
本工程采用φ14 Q235圆钢制作螺杆
截面积A=105mm2(查施工手册表8-4)
抗拉强度=17.80KN/105mm2(查施工手册表8-4)
≈170 N/mm2
螺杆受拉力N=84.48×0.45×0.45
=17.11kN
抗拉应力Qi=N/A=17110/105
=163 N/mm2＜=170 N/mm2 满足要求
4.2柱模板构件强度及挠度验算
1.柱混凝土浇注的高度,速度及其他条件均与墙相同,因此混凝土作用于柱模板的侧压力也相同。
F1=0.22Υc·t·β1·β2V1/2
=0.22×25×5×1.2×1.15×= 65.73 kN/ m2
F2=ΥcH=25×4.6=115kN/ m2
取上式小值 F1=65.73kN/ m2
2.柱模板,次楞采用的材料,组装方向，次楞间距及受力跨度也相同,因此柱模板、次楞的抗弯强度和挠度与墙的模板和次楞也相同,不需再进行验算,只需对柱夹具验算即可,先以柱截面边长为700mm的柱模进行验算,柱的受力简图如下:
×120 ×350 × 350 × 120 ×
P/2 P P/2
× ×
VA L=940 VB
× ×

混凝土采用布料浇筑，取倾倒混凝土对模板产生的水平荷载4kN/㎡
F=1.2×65.73+1.4×4=84.48kN/m2
按框架柱截面为700mm进行验算。
柱箍采用2φ48钢管进行加固，钢管用φ14螺杆对拉。柱箍间距按450mm进行验算。
q1=F×L1×0.85=84.48×0.45×0.85=32.31N/mm(用于验算强度)
q2=F×L1×0.85=65.73×0.45×0.85=25.14N/mm(用于验算挠度)
强度验算:（按施工手册“2常用结构计算”中钢结构计算公式）
L=（700（截面）+2×18(模板)+ 2×100(木方)）/2=468mm
N/An+Mx/Wnx≤f
Mx=0.125qL22=0.125×32.31×0.4682=0.88×106N·m （按两跨进行计算）
N=（a/2）·q=（450/2）·32.31=7269.75N
查施工手册表8-7，2φ48 钢管 An=2×489=978mm2，Wnx=10.0×103mm3
N/An+Mx/Wnx=7269.75/978+0.88×106/10.0×103=7.433+88.000
=95.433 N/mm2＜f=205 N/mm2 满足要求
挠度验算：
ω=q2L24/100EI=0.521×25.14×0.4684×1012/100×2.06×105×24.38×104
=0.13㎜＜468/400=1.17 mm 符合要求
边长大于700mm的柱模中间加同墙一样的对拉螺杆,不需再进行验算。
对拉螺杆螺栓验算（采用φ14螺杆）：
每根穿墙螺栓承受的拉力为
N= 84.48×0.7×0.45=26.61kN/m2
ó=N/A=26.61×103/（105×3）=84.48N/mm2<fm=170 N/mm2 满足要求
4.3楼板模板构件强度及挠度验算
1.楼板模板验算，楼板模采用七夹板，其截面特征设计强度，弹性模等值均与前计算的墙模相同。
即：I =486×103mm4
W=54×103mm3
E=9.0×103N/mm2
fm=20.0N/mm2
楼板次楞间距300mm，即楼板荷载计算跨度L=300mm，楼板设计荷载值按下列组合：
(1)模板自重 g1=0.13kN/m2×1.2=0.156kN/m2
(2)新浇混凝土自重g2=0.2×24=4.8kN/m2×1.2=5.76kN/m2
(3)楼板钢筋重g3=0.2×1.1=0.22kN/m2×1.2=0.264kN/m2
(4)施工活载g4=2.5kN/m2×1.4=3.5kN/m2
(5)泵送混凝土冲击力g5=( +2 )×10（ Q=50m3/h）
=0.014(0.014/0.1252+2 )×10
=0.405kN/㎡
G=Σ1～5=0.156+5.76+0.264+3.5+0.405=10.085kN/m
模板宽915mm，计算均载q=10.085×0.915=9.23kN/m
板内力按四跨连续等跨均载计算。
Mmax=Kmql2=0.077×9.23×0.32=0.0639639kN·m=63964N·mm
抗弯强度：
δm=M/W=63964/54×103=1.18N/mm2<fm=20.0N/mm2 满足要求
挠度：
W=Kwql4/100EI=0.632×9.23×3004/100×9.0×103×486×103
=0.11mm<300/250=1.2mm(符合要求)
2.楼板次楞抗弯强度及挠度验算
次楞采用50mm×100mm松木枋
截面特征W=(50×1002)/6=833×102mm3
I=(50×103)/12=417×104 mm4
抗弯强度设计值fm=13N/mm2
弹性模量E=9×103N/mm2
次楞间距300mm，均载计算单位0.3m
主楞间距1200mm，次楞跨度L=1.2m
各分项荷载如下：
(1)模板及次楞自重g1=0.3×1.2=0.36kN/m2
(2)浇注混凝土自重标准值g2=0.2×24×1.2=5.76kN/m2
(3)钢筋自重g3=0.2×1.1×1.2=0.264kN/m2
(4)施工活载g4=2.5×1.4=3.5kN/m2
(5)泵送混凝土冲击荷载g5=( +2 )×10（ Q=80m3/h）
=0.014(0.014/0.1252+2 )×10
=0.405kN/㎡
G=Σ1～5=0.36+5.76+0.264+3.5+0.405=10.289kN/m
单位计算均载q=0.3×G=0.3×10.289=3.09kN/m
按二跨连续等跨均载计算弯距和挠度
Mmax=Kmql2=0.125×3.09×1.22=0.556kN·m=556×103N·mm
抗弯应力δm= =（556×103）/833×102
=6.67N/mm2<fm<13N/mm2 符合要求
挠度W=Kw=ql4/100EI=(3.09×12004)/100×9×103×417×104
=1.71mm< =1200/250=4.8mm 符合要求
3.楼板主楞强度及挠度验算
地下室楼板混凝土最大厚度200mm，楼板模主楞最大间距1200mm，即主楞的单位计算荷载及跨度L=1200mm，主楞采用2根50×100松枋并立。其截面几何特征：
截面惯性矩：I=2×417×104=834×104 mm4
截面抵抗矩：W=2×833×102=1666×102 mm3
松木枋抗弯设计强度
fm=13N/mm2
弹性模量E=9.0×103 N/mm2
由于作用于主楞上的次楞间距较密，作用于主楞上的荷载可均载计算，荷载组合同板模及次楞，即
G=Σ1-5 =10.289kN/m2
作用于主楞上的荷载q=10.289×1.2=12.347kN/m
其内力及挠度按二连续等跨均载计算
Mmax=Kmql2=0.125×12.347×1.22=2.222kN·m
=2222×103N·mm
抗弯应力δm= =（2222×103）/（1666×102）
=13.34N/mm2≈fm=13N/mm2 符合要求
挠度W=Kwql4/100EI
=0.521×12.35×12004/(100×9×103×834×104)
=1.78mm< L/250 =1200/250=4.8mm 符合要求

4.4梁模板构件的强度及挠度验算
1.梁底模及顶架的构造:地下室和标准层有所不同，地下室梁截面大于0.24㎡的梁底模木楞下的横担，间距600mm，横担在梁底部中间增加一排钢管顶撑。标准层的梁截面均小于0.24㎡，梁底模木楞下的钢管横担间距按1.2m布置。下面分别按三种梁截面及其模板构造做法进行梁底模木楞及横担的强度和挠度验算。
2.地下室梁最大截面600mm×1200mm，梁底的木楞，横担强度及挠度验算
（1）作用于木楞上的荷载组合
1）模板及木楞自g1=(2×1.2+0.6)×0.3=0.9kN/m
2）浇筑混凝土自重g2=24×0.6×1.2=17.28kN/m
3）钢筋重g3=1.5×0.6×1.2=1.08kN/m
4）混凝土振捣荷载g4=2.0×0.6=1.2kN/m
5）使用输送泵浇筑混凝土产生的冲击荷载，泵送速度50m3/h，
Q=50/3600=0.0139m3/s
g5=Q (Q/D2+2)×10
=0.0139(0.0139/0.1252+2)×10=0.402kN/m
计算荷载q=Σg1～g5=20.862kN/m
（2）木楞抗弯强度及挠度验算
木楞截面几何特征（木楞采用3根50×100松木枋立放）
截面惯性矩：I=bh3/12×3=50×1003/12×3=1250×104mm4
截面抵抗矩：W=bh2/6×3=50×1002/6×3=2500×102mm3
抗弯强度fm=13N/mm2
弹性模量E=9×103 N/mm2
按二跨连续等跨计算内力及挠度
弯距Mmax=Kwql2=0.125×20.862×0.62=939×103N·mm
抗弯应力δm= = (939×103)/(2500×102)=3.76N/mm2<fm
=13N/mm2 符合要求
挠度W=Kwql4/100EI=(20.862×6004)/(100×9×103×1250×104)
=0.24mm< L/250 =600/250=2.4㎜ 符合要求
由于梁底横担增加一排钢管顶撑，梁底横担不需验算，只需验算钢管顶撑的抗压稳定强度即可。
钢管顶撑承受压力F=20.862×0.6=12.517kN
采用φ48×3.5mm钢管，上设顶托，最下一层扫地杆距地300mm，中间水平拉杆间距为1500mm，支撑杆有效面积A=489 mm2 ,D=48㎜、d=41㎜,W=5.08×103㎜3。（按中心点最大偏心25mm计算）
（1）抗压强度验算
N=12.517kN
[N]=A×f=489×205=100kN＞12.517 kN 符合要求
（2）稳定性验算
i===15.78㎜
λ=L0/ix=1500/15.78=95.06
L0=1500（步距）
查Q235，b类截面轴压稳定系数φ=0.626（GB 50018—2002）
初始偏心弯距Mx =N×e=12.517×103×25=3.13×105 N. mm
截面塑性发展系数rx =1.0
受压最大截面抵抗距
W= 5.08×103㎜3
δ=N/φA +Mx/ W=12.517×103/0.626×489+3. 13×105 /5080
=40.89+61.61=102.5N/㎜2<f=205 N/㎜2 符合要求
3.梁截面积S≤0. 4 m2 的梁底木楞下钢管横担强度及挠度验算,以400mm×1000mm梁为例，梁底3根木楞顺着梁立放，模板、木楞不再进行验算，横担底部不加钢管顶撑，需验算钢管横担的抗弯强度和挠度。
（1）荷载组合：
1）模板及木楞自重g1=(2×1.00+0.4)×0.3=0.72kN/m
2）混凝土浇注自重g2=24×0.4×1.0=9.6kN/m
3）钢筋自重g3=0.4×1.5=0.6kN/m
4）混凝土振捣荷载g4=0.4×2.0=0.8kN/m
延梁长度荷载组合 q=Σg1-g4=0.72+9.6+0.6+0.8=11.72kN/m
横担间距a=0.6m
横担承受荷载按集中荷载计，即P=aq=0.6×11.72=7.032kN
横担两端用扣件与大横杆连结，大横杆再与竖杆连结，按单跨两端固定支座计算其弯距及挠度。
（2）Mmax=PL/8 =7.032×1.2/8=1.0548kNm
Ф48×3.5钢管截面抵抗距W = 5.08×103 mm3
弹性模量E = 2.06×105 N/mm2
截面惯性矩I=12.19×104 mm4
抗弯强度f = 205 N/mm2
(3)抗弯应力δm=M/w=(1055×103)/5.08×103
=208N/mm2≈f=205 N/mm2 符合要求
(4)挠度W=Pl3/192EI=(7032×12003)/(192×2.06×105×12.19×104)
=2.52mm<L/250=1200/250=4.8mm 符合要求
4.梁截面面积小于或等于0.24 m2的梁底木楞及横担验算, 以300mm×800mm梁为例。
（1）荷载组合
1）模板及木楞自重g1=(0.8×2+0.3)×0.3=0.57kN/m
2）浇筑混凝土重g2=24×0.3×0.8=5.76kN/m
3）钢筋重g3=0.8×0.3×1.5=0.36kN/m
4）混凝土振捣荷载g4=0.3×2=0.6kN/m
延梁底长度荷载总和q=Σg1-g4=0.57+5.76+0.36+0.6=7.29kN/m
标准层梁底木楞横向布置，间距300mm，木楞最大跨长1200mm，木楞受力按集中荷载作用计算，木楞搁在钢架管大横杆上（标准层梁板模构造大样），按两端简支考虑。
P=q×a==7.29×0.3=2.19kN
（2）Mmax=Pl/4 =(2.19×1.2)/4=0.657kN·m=657×103N·mm
（3）抗弯应力δm=M/w =657×103/833×102=7.9N/mm2<fm
=13N/mm2 符合要求
（4）挠度W=Pl3/48EI=(2190×12003)/(48×9×103×417×104)
=2.1mm<L/250 =1200/250=4.8mm 符合要求
5.搁置木楞的大横杆抗弯强度及挠度验算
（1）计算要素
大横杆采用φ48×3.5钢架管，其截面几何特征：
I=12.19×104mm4
W=5.08×103mm3
抗弯强度f=205N/mm2
弹性模量E=2.06×105/mm2
立杆间距1200mm，则大横杆计算长度l=1200mm
搁置在大横杆上的木楞间距300mm（较密），可简化为均载计算。q=7.29/2=3.65kN/mm(大横杆每边一根共2根)。大横杆用扣件与竖杆连结，跨数均在二跨以上，可近似为二跨连续等跨均载计算其内力及挠度。
（2）抗弯强度及挠度验算
Mmax=Kmql2=0.125×3.65×1.22=0.657kN·m
=657×103N·mm
抗弯强度：
（3）δm= =（657×103）/（5.08×103）
=129N/mm2<f=205N/mm2 符合要求
（4）挠度W=Kwql4/100EI
=0.521×3.65×12004/100×206×103×12.19×104
=1.57㎜<L/250=1200/250=4.8mm 符合要求
五、 模板配制
模板配制前应先充分熟悉图纸，有不明确的问题应及时向工长提出。按模板设计意图及施工技术交底的有关内容和施工方法进行选料、加工、和绘制模样大样和翻样。经审查无误后，方可进行模板的配制工作。
5.1柱模配制
柱模采用18mm厚优质七夹板配制，柱模短边的宽度同构件尺寸，长边的宽度加两个短边板的厚度（增加2×18㎜），柱模长度为楼层结构净高减去楼板模的厚度。
柱模按图纸中梁伸入柱子的位置及高度预留梁口，留口应比梁截面二边及下口大20mm，安装时用板条补平，以利于柱模拆除，柱模的下脚应留清洗口，尺寸150mm×100mm，每柱两个。
柱模木楞竖向设置，间距300mm，与柱结构尺寸相同宽度的柱模的两端木楞一半向外成正口，木楞长度比柱模顶端短120mm，便于楼板模安装时，板模次楞能按间距均匀布置。
边长小于700mm的柱四边采用φ48×3.5双钢管加φ12对拉螺杆。大于700mm的柱采用双钢管锁模，中间加φ12对拉螺杆，外加蝶形垫片用螺母拧紧。对拉螺杆长度为柱结构尺寸加440mm，螺牙长度每端不小于60mm。
柱模制作完成后应进行编号，标明使用构件号，轴线号，方位及规格。制作检收的质量要求为，板边平直度，全长允许误差±1mm，宽度为－2mm，长度±2mm，板的接缝宽度小于1mm，接缝高低±1mm。
5.2梁模配制
梁底模宽度同混凝土构件宽度，长度每端比构件短3mm，安装时加板条补足。梁底木楞顺梁长度方向设置其净距不大于200mm，木楞长度比构件短100～150mm。梁的侧模高度同梁腹的净高，外边梁的外侧模高度为梁全高。梁两侧模板顺梁长度设置，木方间距不得大于400mm，长度方向与梁底木楞相同。
当梁腹净高大于500mm时，应加对拉螺杆锁模，第一排螺杆距梁底150～200mm，以上每400～500mm一排。
5.3楼板模配制
楼板模的宽度和长度按结构的净尺寸周边每边小2mm。楼板次楞长度为板结构净尺寸减300mm，间距300～350mm。主楞长度也是结构楼板净跨减300mm，间距1000～1200mm。板拼缝应小于0.5mm。
5.4墙模板配制
墙模内模的高度为结构层净高减40mm，长度按结构的实际长度，可按施工方便分块制作现场拼装。阴角处做200mm宽的固定角模。外模的高度与楼层结构高度相同，为保证周边外模棱角的完整性，外模高度比楼层结构高度高出50mm最好。墙模的阳角一边平结构边另一边应比结构长100mm，以利于安装时阳角封口，模板的拼缝和接缝应严密，拼缝的缝隙不得大于0.5mm，接缝处相邻模板高低不得大于1mm，模板的下口应在阴阳角处及延长度角2m留一个100×100的清扫口，待混凝土浇筑前封堵。
墙模木楞间距，当浇筑混凝土的高度大于2m以上时，不得大于300mm，2m以下时为400～500mm，木楞竖向设置，木楞的长度，因于内模应比结构层净高短150mm，用于外模可与结构层同高或略高。
墙模加固的对拉螺杆孔按模数在模板上预先钻孔，孔径当非防水要求时，比套管外径大2mm，当有防水要求时比螺杆直径大2mm，
