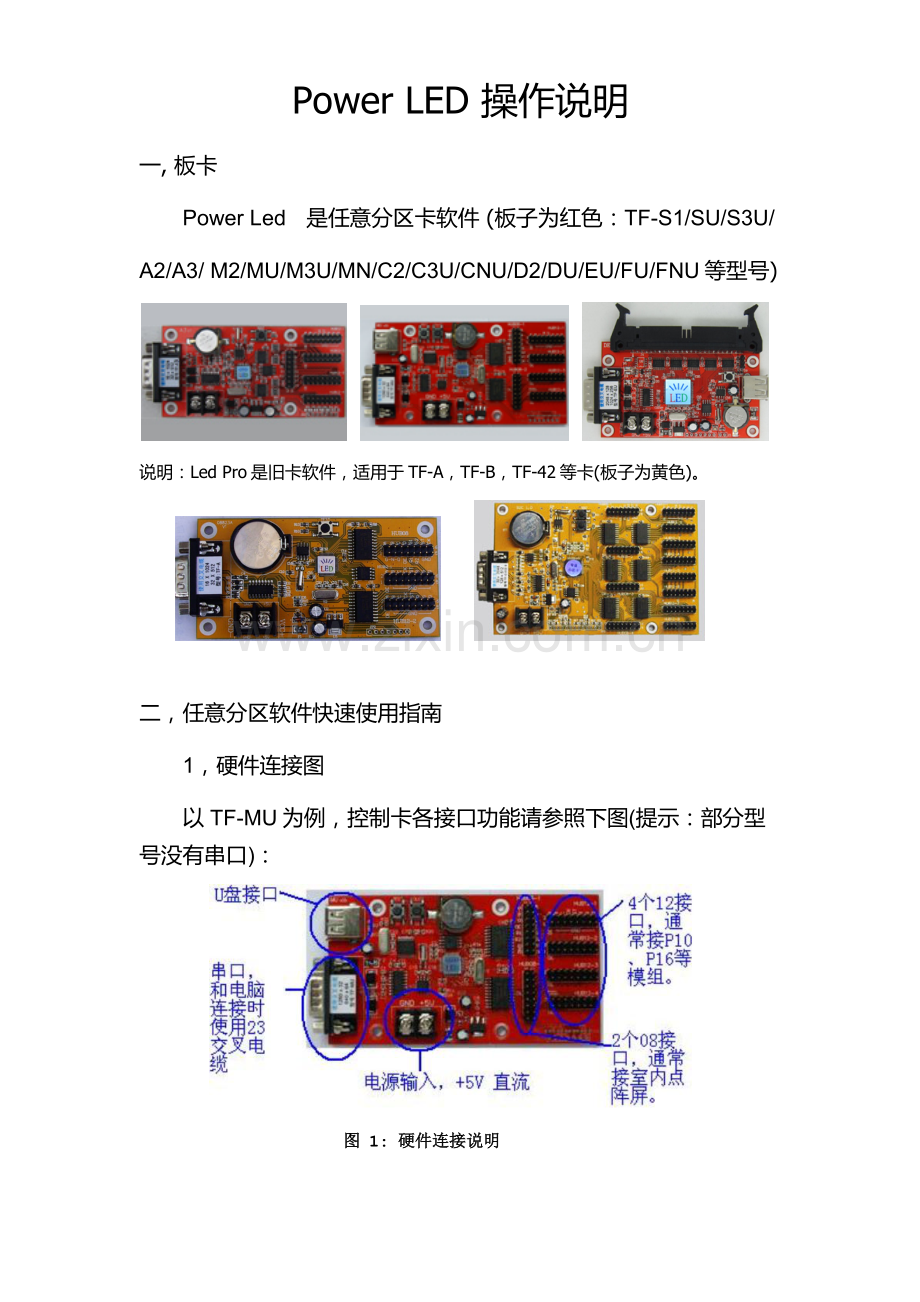

Power LED 操作说明
一, 板卡
Power Led 是任意分区卡软件 (板子为红色：TF-S1/SU/S3U/
A2/A3/ M2/MU/M3U/MN/C2/C3U/CNU/D2/DU/EU/FU/FNU等型号)

说明：Led Pro是旧卡软件，适用于TF-A，TF-B，TF-42等卡(板子为黄色)。

二，任意分区软件快速使用指南
1，硬件连接图
以 TF-MU为例，控制卡各接口功能请参照下图(提示：部分型号没有串口)：

图 1: 硬件连接说明

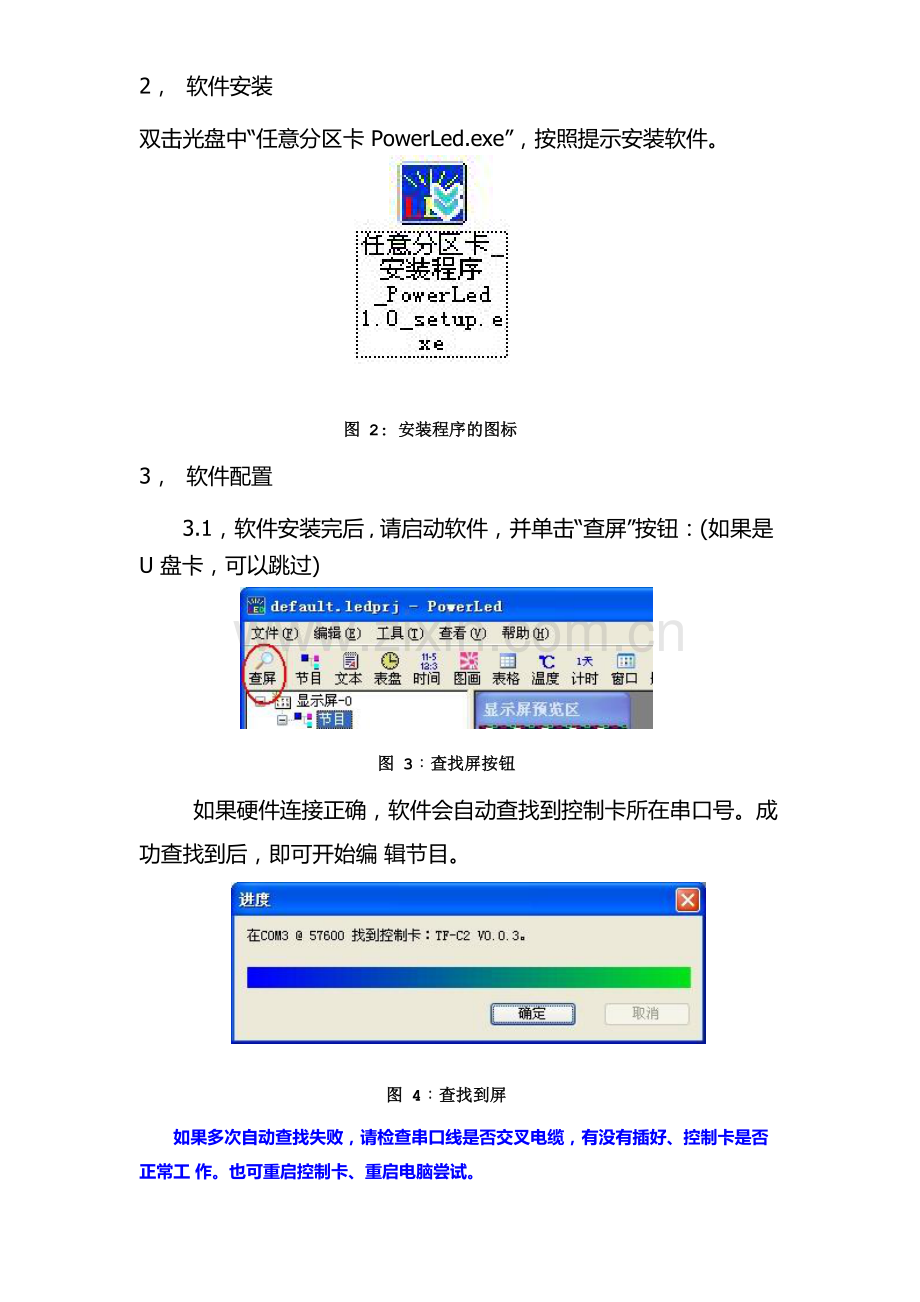

2， 软件安装
双击光盘中“任意分区卡 PowerLed.exe”，按照提示安装软件。

图 2: 安装程序的图标
3， 软件配置
3.1，软件安装完后，请启动软件，并单击“查屏”按钮：(如果是 U 盘卡，可以跳过)

图 3：查找屏按钮
如果硬件连接正确，软件会自动查找到控制卡所在串口号。成功查找到后，即可开始编 辑节目。

图 4：查找到屏
如果多次自动查找失败，请检查串口线是否交叉电缆，有没有插好、控制卡是否正常工 作。也可重启控制卡、重启电脑尝试。
3.2，基本参数设置，单击“工具”菜单，选择“屏参设置”， 口令“168”。（注意：如果屏参出厂时已经设好，请跳过此步骤。）

图5：屏参设置菜单
在屏参设置界面中，设置好显示屏的“颜色类型”、“屏宽”、“屏高”和“扫描方式” 注意，屏参设置仅限有经验人士，如果您没有显示屏设置经验，请不要尝试。以免改乱。 注意，设置过程中如果发现“亮线”请立刻关闭显示屏电源，否则可能烧坏显示屏行管。
3.3，一般室内点阵单元板，是 16 扫（16.0），不用修改扫描方式。 （默认 16 扫）。
P10 单红模组请选“4.1”。

图6：屏参设置界面

三， 编辑节目
工具栏上有“文本”、“表盘”等信息类型，按照需要添加，并修改内容，以及调整信息的位置和大小。 （软件安装好后，已经默认录入了一些信息，可以在其基础上修改）

图 7：软件编辑区域分布
四， 发送节目
单击工具栏上的“发送”按钮，即可将节目发送到显示屏。如果是 U 盘卡，可以通过 “文件”->“导出到 U 盘”菜单导出。

图 8：发送节目按钮 图 9：导出到 U 盘

图 10：导出
将U盘从电脑拔出，插到 U盘 LED控制卡的 USB接口，此时显示屏会显示“USB”，
说明控制卡已经正确识别 U盘，正在复制节目。复制完成后，显示屏会显示“OK”，请拔
出 U盘，显示将进入正常播放状态。

图 11：导出成功
如果显示屏显示“E00x”，说明出现错误，显示屏提示的含义如下表所示：
提示内容
USB
含义
正在读取 U盘，请等待。（一般需要几秒到几分钟时间，视内容多少）
复制完成，请拔掉 U盘。
OK!
E004
E007
E008
E009
E015
E016
E100
E101
E102
E111
E112
用 U盘修改屏参时，屏参不正确（参数错乱）。
用 U盘修改屏参时，屏宽度超出范围。
用 U盘修改屏参时，屏高度超出范围。
用 U盘修改屏参时，总点数超出了控制卡所支持的范围。
分区超出容量，请缩小分区，或将分区宽度设置为 64的倍数。
编辑的节目太多，超过了控制卡存储容量。请删掉一些节目。
U盘中没有导入文件，或者文件已经丢失。
读取 U盘过程中出错，请重试或更换 U盘。
U盘为特殊 U盘，无法读取，请重新格式化或更换 U盘。
U盘中的节目屏宽和控制卡实际屏宽不相符,请用 U盘回读屏参或重新设置。
U盘中的节目屏高和控制卡实际屏高不相符,请用 U盘回读屏参或重新设置。
