青浦办公楼暖通设计方案说明.doc

设计说明

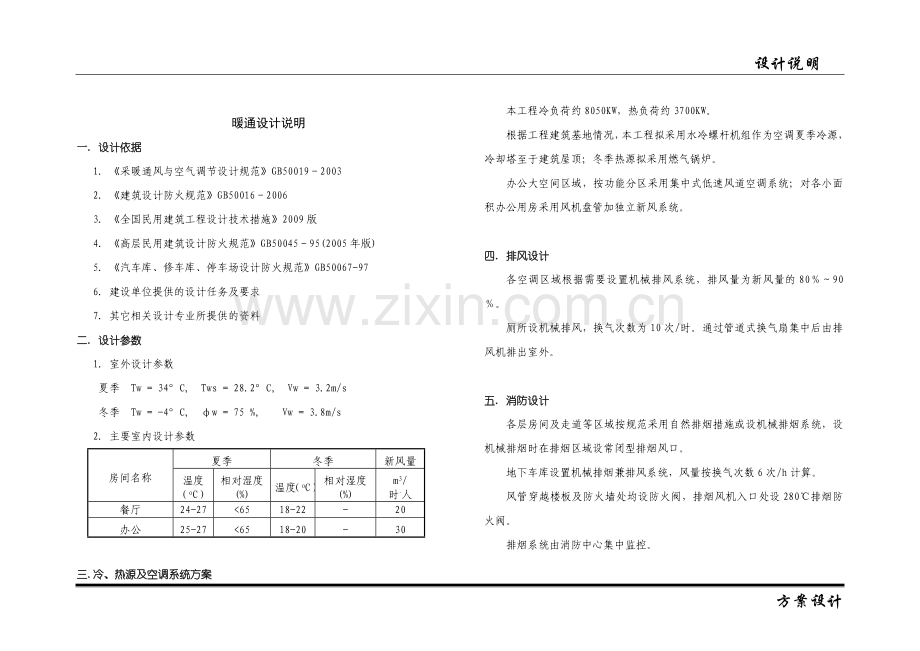

暖通设计说明
一. 设计依据
1. 《采暖通风与空气调节设计规范》GB50019－2003
2. 《建筑设计防火规范》GB50016－2006
3. 《全国民用建筑工程设计技术措施》2009版
4. 《高层民用建筑设计防火规范》GB50045－95(2005年版)
5. 《汽车库、修车库、停车场设计防火规范》GB50067-97
6. 建设单位提供的设计任务及要求
7. 其它相关设计专业所提供的资料
二. 设计参数
1. 室外设计参数
夏季 Tw = 34°C, Tws = 28.2°C, Vw = 3.2m/s
冬季 Tw = -4°C, φw = 75 %, Vw = 3.8m/s
2. 主要室内设计参数
房间名称
夏季
冬季
新风量
温度（oC）
相对湿度(%)
温度（oC）
相对湿度(%)
m3/ 时·人
餐厅
24-27
<65
18-22
-
20
办公
25-27
<65
18-20
-
30

三.冷、热源及空调系统方案
本工程冷负荷约8050KW，热负荷约3700KW。
根据工程建筑基地情况，本工程拟采用水冷螺杆机组作为空调夏季冷源，冷却塔至于建筑屋顶；冬季热源拟采用燃气锅炉。
办公大空间区域，按功能分区采用集中式低速风道空调系统；对各小面积办公用房采用风机盘管加独立新风系统。

四. 排风设计
各空调区域根据需要设置机械排风系统，排风量为新风量的80％～90％。
厕所设机械排风，换气次数为10次/时。通过管道式换气扇集中后由排风机排出室外。

五. 消防设计
各层房间及走道等区域按规范采用自然排烟措施或设机械排烟系统，设机械排烟时在排烟区域设常闭型排烟风口。
地下车库设置机械排烟兼排风系统，风量按换气次数6次/h计算。
风管穿越楼板及防火墙处均设防火阀，排烟风机入口处设280℃排烟防火阀。
排烟系统由消防中心集中监控。

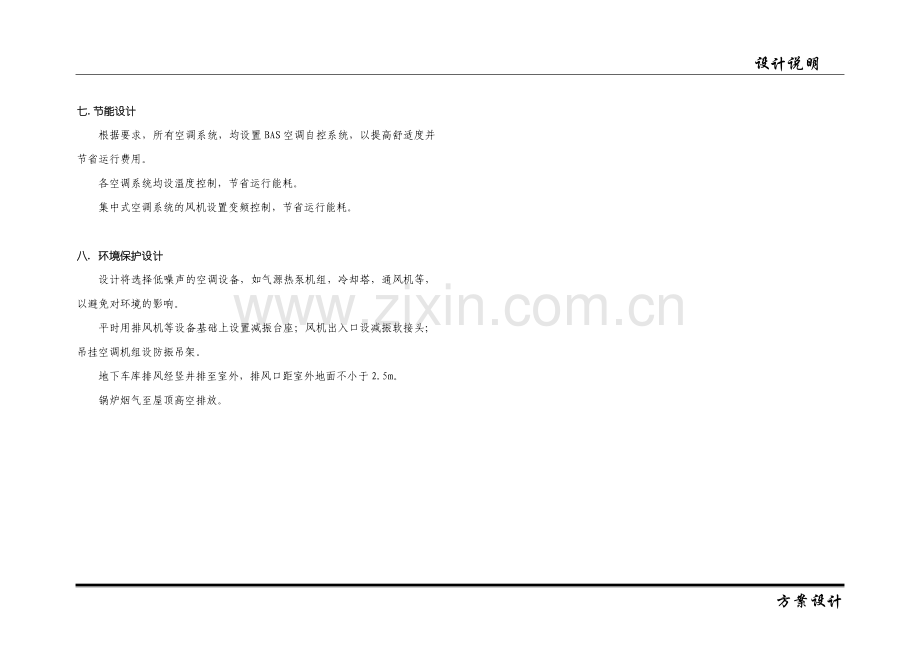

七.节能设计
根据要求，所有空调系统，均设置BAS空调自控系统，以提高舒适度并节省运行费用。
各空调系统均设温度控制，节省运行能耗。
集中式空调系统的风机设置变频控制，节省运行能耗。

八. 环境保护设计
设计将选择低噪声的空调设备，如气源热泵机组，冷却塔，通风机等，以避免对环境的影响。
平时用排风机等设备基础上设置减振台座；风机出入口设减振软接头；吊挂空调机组设防振吊架。
地下车库排风经竖井排至室外，排风口距室外地面不小于2.5m。
锅炉烟气至屋顶高空排放。

方案设计
