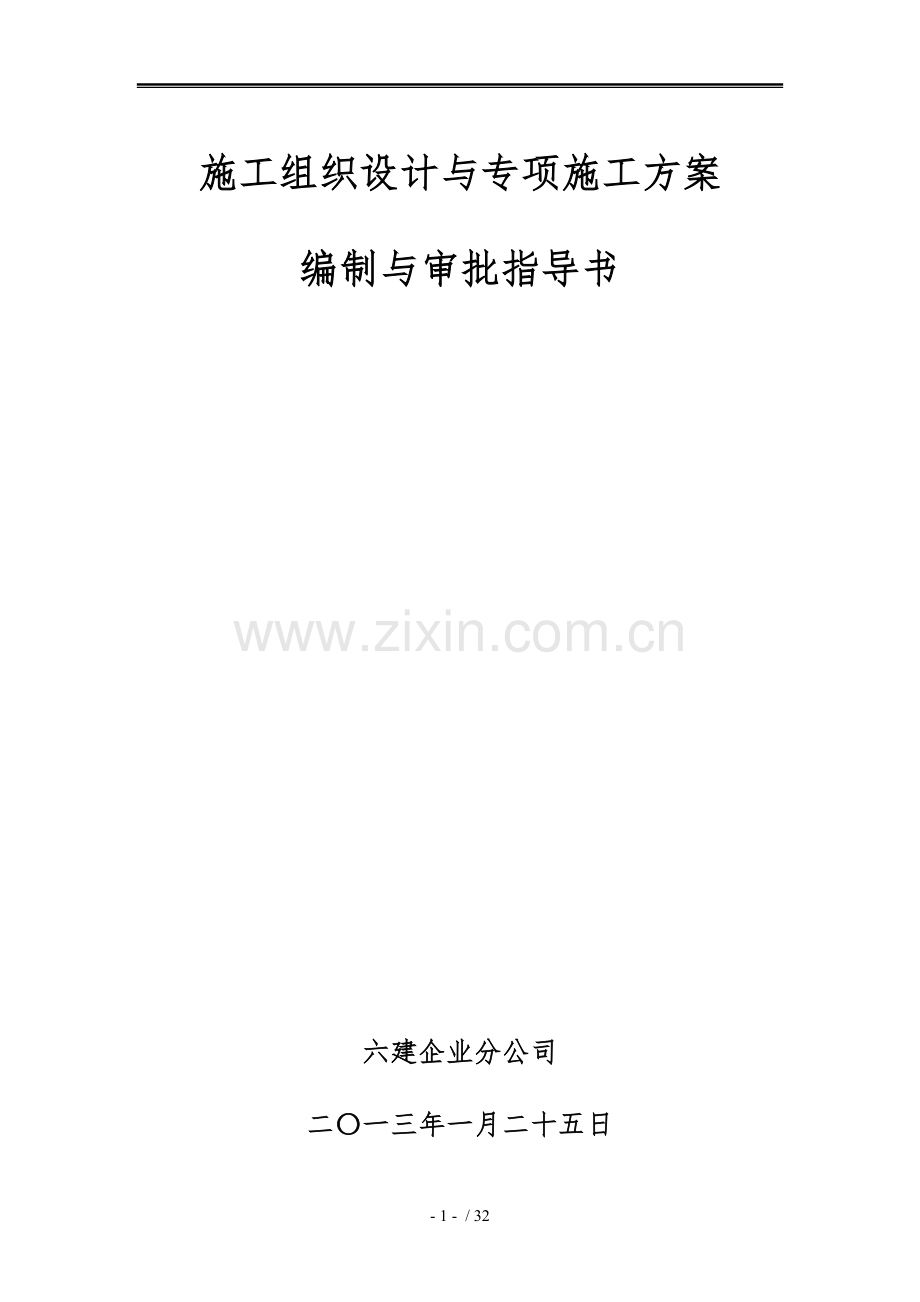

工程施工设计方案与工程施工设计方案编制与审批指导书.doc

施工组织设计与专项施工方案编制与审批指导书六建企业分公司二一三年一月二十五日27 / 32目 录1 总则12 基本规定23 施工组织设计编制43.1 施工组织设计编制基本原则43.2 施工组织设计主要容44 专项施工方案编制74.1 专项施工方案编制基本要求74.2 专项施工方案编制大纲85 施工组织设计与专项施工方案审批105.1 流程审批105.2 审批页的选择与签字说明11参考资料13附件一施工组织设计审批页14附件二需专家评审的重大专项施工方案审批页15附件三需总部签字盖章的一般专项施工方案审批页16附件四无需总部签字盖章的一般施工方案分公司审批页17附件五分包单位编制的专项施工方案审批页18附件六六建施工组织设计审批表19附件七六建统一施工方案名称汇总表20附件八施工组织设计与专项施工方案版面样式261 总 则1.0.1 为保证分公司工程项目施工组织设计、专项施工方案编写的标准化、规化，提高审批工作效率，降低成本与劳动强度，特制定本指导书。1.0.2 本指导书依据建筑施工组织设计规 、危险性较大的分部分项安全管理办法（建质200987号）、危险性较大的分部分项工程安全管理办法实施细则（粤建质201113号）以与六建的相关文件和管理规定的基本原则，结合公司实际情况和工程实践经验编制。1.0.3 本指导书适用于分公司所属各在建工程项目。2 基本规定2.0.1 施工组织设计按编制对象，可分为施工组织总设计、单位工程施工组织设计和施工方案。在实际操作中，一般是特大型项目才编制施工组织总设计，这类工程往往需要分期分批建设。2.0.2 施工组织设计与专项施工方案由项目负责人主持编制，项目执行经理或单位技术负责人审核后进入综合项目管理系统(PKPM)中的施工组织设计(方案)审批流程。2.0.3 施工组织设计与专项施工方案编制的依据应是现行有效的，不得使用国家废止的文件和标准。严禁在施工组织设计中使用国家、省、市明令淘汰和禁止的建筑材料和施工工艺。2.0.4 施工组织设计与专项施工方案格式与文字表述宜符合下列规定：1多用图表简明扼要的表达形式； 2逻辑概念清晰，语言表述准确，用词规；3依据的法律、法规、文件和标准应有全称、编号和发布日期；4图表设计合理、清晰，格式全文风格统一；5纸：一般文字部分用A4纸，对较厚的施工组织设计宜用A3纸，上、下、左、右侧页边距宜为2.5cm；装订线应在左侧，其距离宜为0.8cm；页眉边距宜为1.5cm，页脚边距宜为1.75cm；横道图、网络图和其它图形部分宜采用A4、A3或A3加长纸；宜采用双面排版打印。6字体、字号、字符间距和段落间距正文部分的标题字体采用四号宋体常规加粗字型；正文部分的字体采用小四宋体常规字形；正文部分的字符间距采用标准值；正文部分的段落间距采用固定值2225磅。7页眉、页脚与页码(可参见本指导书的设置)(1)页眉和页脚中的字体宜采用5号宋体常规字形, 页码除证书复印件外的A4纸页码宜连续编排；(2)单面打印时，页眉左标识出工程名称，页眉右标识出方案名称或章节名称，页脚左右分别标识出施工企业名称和页码，页码位置宜位于页脚右侧；(3)双面打印时，单页页眉表示出方案名称或章节名称，双页页眉标示为企业名称，页码标注在页脚外侧一边。8章节条款编排顺序(如附件八所示)施工组织设计每章的第一页应重新排头，即不要紧跟在同页上一章容的后面；章、节标题宜加粗居中，条、款宜加粗左对齐。9表格与插图(如附件八所示)(1)表格放置在靠近相关正文的地方。表格需有表名和表序号，表名位于表格上部居中，表序号宜写在表名前；字号可比正文小一号，表号宜按章、节编号，续表号应在放在表的右上角；(2)插图放置在靠近相关正文的地方。插图应有图名和图号，图号和图名应写在图下居中，图号在图名前面，字号可比正文小一号。图号应按章、节编号。施工组织设计中的绘图可采用CAD进行绘制，绘图符合制图标准。10封面版式(如附件八所示)(1)封面采用彩色厚皮纹纸，颜色分为：A)施工组织总设计、单位工程施工组织设计（包括土建、机电、新技术、装饰、临时施工用电等）为华西浅黄色底；B)高支模、外架、防水、测量等施工方案为白色。(2)封底颜色对应采用封面颜色。2.0.5 投标施工组织设计的版式风格和装订要求应符合招标文件规定。当招标文件无具体要求时，参照本规定执行。3 施工组织设计编制3.1 施工组织设计编制基本原则3.1.1 施工组织设计的容应突出工程项目的施工组织安排，突出工程施工的重点、难点和针对性施工措施、方法。做到技术先进、合理、经济，工艺成熟、针对性、指导性、可操作性强，以降低施工措施费用，节约成本。篇幅宜控制在100页左右，大型项目宜控制在150页左右。3.2 施工组织设计主要容3.2.1 容参照建筑施工组织设计规GB/T50502-2009编制。一般施工组织设计主要容有：1编制依据2工程概况(1)建筑概况；(2)结构概况；(3)机电与设备安装概况；(4)工程施工条件：包括水文、地质、气象状况，地下管网分布状况以与施工现场条件等。3施工部署(1)项目管理组织:包括项目管理组织机构和项目管理人员与岗位；(2)项目管理目标：根据施工合同、招标文件以与公司对该工程的要求进行确定，包括工期、质量、安全等；(3)资源配置：包括劳务班组配置、大宗物资采购要求、大型机械设备选用等原则性安排；(4)施工流水段的划分与施工工艺流程：施工流水段应按基础阶段、主体阶段和装饰装修阶段进行分阶段划分；(5)施工重难点分析与应对措施：根据工程设计、合同和当地环境情况，从组织管理和施工技术这两方面提出工程的重点和难点，并提出简要的应对措施；(6)新技术应用要求。4施工准备与资源配置计划(1)施工准备计划：A)技术准备：测量控制点移交验收，施工图学习与会审，本工程技术标准和规配置、施工方案编制计划、施工试验计划等；B)现场准备：生产性和生活性设施的准备，包括“四通一平”即水通、电通、路通、通讯畅通和场地平整；C)资金准备。(2)资源配置计划：包括劳动力配置计划、主要工程材料配置计划、周转材料配置计划、施工机械设备配置计划、测量器具配置计划。5主要施工方案须编制专项施工方案时在施工组织设计中仅作原则性阐述，在编制专项施工方案时细化。(1)工程实体相关施工方案：A）土方开挖施工方案；B)钢筋工程施工方案；C)模板与支持施工方案；D)混凝土工程施工方案；E)起重机械吊装方案；F)落地式脚手架与悬挑式脚手架施工方案；G)装饰装修工程施工方案：分别对地面工程、抹灰工程、门窗工程、吊顶工程和轻质隔墙工程这些子分部工程施工要点进行说明；H)防水工程施工方案：分别对屋面、外墙、地下室和厨卫间等防水施工要点进行说明；I)给排水工程与建筑电气工程施工方案。(2)临时用水专项方案：确定总用水量，选择水源，设计临时给水系统。(3)临时用电施工组织设计：确定总用电量，选择水源，设计临时用电系统。(4)季节性施工方案：针对施工期将要发生的如：括雨季、台风、夏季高温、冬季施工保证措施等。6施工管理计划(1)进度管理计划：按施工进度网络计划，对工期各节点目标控制点进行简要阐述，并制定进度计划实施的保证措施；(2)质量管理计划；(3)安全管理计划；(4)环境管理计划；(5)成本管理计划；(6)绿色（节能保温）施工管理计划；(7)总承包管理计划；(8)其他管理计划：包括合同管理计划、质量保修管理计划和成品保护管理计划等。7施工进度计划：宜编制时标网络进度计划，也可用横道图表示，并配以文字说明。8施工现场平面布置施工现场平面布置宜采用图表表示，图中适当加以文字说明。施工现场应分阶段进行平面布置，包括基础阶段、主体阶段和装饰装修阶段施工现场平面布置等。4 专项施工方案编制4.1 专项施工方案编制基本要求4.1.1 专项施工方案的名称需按六建统一的施工方案名称命名（见附见七），当表中无准确名称对应时可自行命名。4.1.2 落地式脚手架和悬挑式脚手架施工方案编制要求：1落地式脚手架施工方案需附楼层平面图（建筑立面复杂的需要绘制脚手架平面布置图），悬挑式脚手架施工方案需绘制型钢平面布置图；2在计算时考虑市场钢管实际情况，壁厚只能按3.0mm计算；3悬挑式脚手架新规规定位于型钢处的钢丝绳不允许参与计算；4脚手架采取多次卸载措施时，公司规定只允许一次卸载参与计算；（按此规定设计，则按步距1.8m、纵距1.5m、横距0.8m的常规参数搭设高度最高在36m左右）。5公司规定，落地式脚手架、悬挑脚手架搭设高度均不宜超过36m，位于地面80m以上的悬挑式脚手架的悬挑断高度不能超过25m。4.1.3 塔吊基础施工方案编制时应提供以下资料：1塔式起重机使用说明书中主要技术参数，塔吊基础尺寸与对地基承载能力要求；2塔吊所在地地质、气象资料（含50年重现期的基本风压），与塔吊附近对应的地质剖面图、柱状图、地基岩土物理力学参数。4.1.4 对施工电梯基础施工方案，在方案中必须提供的资料：1施工升降机使用说明书中主要技术参数、基础尺寸与对地基承载能力要求；2对天然基础，要提供该施工升降机所在地地质资料，即对应的剖面图、柱状图、地基岩土物理力学参数等；当施工升降机基础坐落在钢筋混凝土板上时，提供该基础位置处的结构施工图。4.1.5 对高大模版与支撑施工方案，公司规定禁止使用轮扣式钢管支架。4.1.6 专项方案是自己实施的由项目部编制，分包工程由分包单位编制。4.2 专项施工方案编制大纲4.2.1 参照危险性较大的分部分项工程安全管理办法（建质200987号）与其实施细则（粤建质201113号），专项施工方案可按以下大纲 1编制说明与依据简述安全专项施工方案编制所依据的相关法律、法规、规性文件、标准、规与图纸（国标图集）、施工组织设计等。2工程概况所对应的危险性较大的分部分项工程概况、平面图、剖面图、施工要求和技术保证条件。3施工计划包括施工进度计划、材料与设备计划。4施工技术方法技术参数、工艺流程、施工方法、检查验收、相关施工图与节点详图。5质量、安全保证措施：(1)描述项目安全管理组织架构（包括相关人员、职务、工作职责与联系）；(2)保证施工质量的技术措施；(3)保证安全技术措施；(4)监测监控措施等。6施工应急救援预案(1)应急预案。主要包括重点防部位的概况、施工过程中的风险、控制措施、施救措施、应急预案的启动条件、安全生产事故应急救援预案、安全警戒与撤离区域与信号标志；(2)应急救援领导小组组成与职责、应急救援小组组成与职责，包括抢险、安保、后勤、医救、善后、应急救援工作流程与应对措施、联系方式等。7劳动力计划描述专职安全生产管理人员、特种作业人员等。8计算书9. 附件：(1）分包单位企业资质与作业人员安全生产考核合格证书、特种作业书；(2）附图：包括施工平面布置图、剖面图和其它相关资料。4.2.2 专项施工方案应保证结构的完整性，在4.2.1条所列的大纲目录是危险性较大的分部分项工程安全管理办法所要求，编写专项施工方案时，可视具体情况增加章节，如：文明施工措施，雨季、台风和夏季高温季节的施工措施等。5 施工组织设计与专项施工方案审批5.1 流程审批5.1.1 施工组织设计与专项施工方案的审批一律通过综合项目管理系统(PKPM)进行流程审批。5.1.2 需要进行专家评审的专项施工方案，要先经过公司的部审批并通过后才组织专家评审。5.1.3 流程审批1施工组织设计与专项施工方案在发起流程审批前，可报分公司工程部技术部、总工程师对方案进行初审，项目按要求对方案进行修改完善，审核通过后进行流程审批程序。2登录PKPM系统，进入“技术管理”模块，选择“施工组织设计（方案）管理”下的“施工组织设计（方案）审批”，点击“新建”，按要求录入审阅记录，并上传方案附件，发起流程进入施工组织设计与专项施工方案审批程序。3所有施工组织设计与专项施工方案由工程部经理（林）负责审核，临时用电施工组织设计与机械类可具体选择到机电主管（德培）进行审核；选择处理人时按此规定进行选择；4为提高施工方案审批盖章效率，大型机械类与施工临时用电等需租赁公司审核的方案，只需完成PKPM审批流程后，即可到总部科技信息部办理签字盖章手续，无需再到租赁公司签字。5五类流程审批程序(1)大型机械设备基础施工方案流程审批(2)超过一定规模的危险性较大的分部分项工程施工方案与采用“四新”技术无行业标准类方案流程审批(3)临时用电施工组织设计与机械类方案流程审批注意：机械设备安装、拆卸方案（如塔吊安装方案）为此类施工方案类型，机械设备基础施工方案（如塔吊基础施工方案）属于大型机械设备基础施工方案一类。(4)施工组织设计流程审批(5)一般分部（分项）专项施工方案流程审批5.2 审批页的选择与签字说明5.2.1 在进行施工组织设计与专项施工方案的审批时，除按统表或地方政府要求的制表格式对报审表进行签字盖章外，还需对六建部审批页签字盖章。5.2.2 审批页签名必须由如下人员签字：1“编制”栏：由编制负责人即“项目”技术负责人对方案作确认签字；2“项目审核”栏：各“单位”技术负责人确认签字，没有“单位”技术负责人的由项目执行经理确认签字；3“总工程师”栏：分公司总工程师确认签字；4“工程技术部”栏：分公司工程部经理确认签字；5由分包单位实施的分部（项）工程的各类方案由分包单位编制，审批页上半部分由分包单位相应人员签字并盖分包单位公章，审批页下部分由总部进行审批签字盖章；所有分包单位编制的方案中需附分包单位相应资质证书、分包备案证明以与特种操作工人的证书（如建设主管部门需要）。5.2.3 施工组织设计与专项施工方案在审批时，不同的方案类型有不同的审批程序，要按照方案所属的审批程序选择正确的审批页，审批通过后，各审批岗位上的人员签字确认后盖章。1施工组织设计审批页选择附件一；2需专家评审的重大专项施工方案审批页选择附件二；3需总部签字盖章的一般方案审批页选择附件三；4无需总部签字盖章的一般施工方案分公司审批页选择附件四；5分包单位编制的专项施工方案审批页选择附件五。5.2.4 施工组织设计的审批除对施工组织设计审批页（如附件一所示）进行签字盖章外，还要填写六建施工组织设计审批表（如附件六所示）；审批表中，实施单位一律为“六建分公司”。参考资料1.建筑施工组织设计（GB/T50502-2009）.：，2009.2.危险性较大的分部分项工程安全管理办法（建质200987号）.3.危险性较大的分部分项工程安全管理办法实施细则（粤建质201113号）.4.关于规施工组织设计与专项施工方案管理审批的通知华西（2011）科信字2号.5.关于规各类专项施工方案名称的通知华西2012科信字2号.6.关于印发六建工程系列管理文件的通知华西发200924号.附件一 施工组织设计审批页XXXX项目 施工组织设计编制单位：总工程师：工程技术部： 项目 编 制： 编制日期：审批单位：总工程师：工程质安部：科技信息部：审批日期：附件二 需专家评审的重大专项施工方案审批页XXXX项目XXXX施工方案编制单位：总工程师： 工程技术部： 项目 编 制： 编制日期：审批单位：总工程师：工程质安部: 科技信息部：审批日期：附件三 需总部签字盖章的一般专项施工方案审批页XXXX项目XXXX施工方案编制单位：总工程师： 工程技术部： 项目 编 制： 编制日期：审批单位：审 批：审 核：审批日期：附件四 无需总部签字盖章的一般施工方案分公司审批页XXXX项目XXXX施工方案编制单位：编 制：项目 编制日期：审批单位：工程技术部：总工程师：审批日期：附件五 分包单位编制的专项施工方案审批页XXXX项目XXXX施工方案编制单位：总工程师： 工程技术部：编 制： 编制日期：审批单位：总工程师：工程质安部: 科技信息部：审批日期：附件六 六建施工组织设计审批表六建施工组织设计审批表实施单位：六建分公司 编号：工程概况工程名称工程地址建设单位设计单位监理单位项目经理开/竣工时间总工期建筑面积建筑总高度栋数层数地上： 地下：结构形式基础类型建筑平面尺度柱网尺寸层高砼强度等级构件尺寸（梁、柱、板、墙、承台等）承包围工程重点、难点部位需专家论证的危险性较大专项施工方案新技术应用容质量目标安全施工目标文明施工目标其他目标总部审批意见 年 月 日审批： 年 月 日说明：1、新技术应用容应按“建筑业10项新技术（2010）”列主项；2、其他目标包括QC成果、新技术应用示工程、工法等。附件七 六建统一施工方案名称汇总表表7.1 单位工程方案目录序号方案名称备注1施工组织设计2创优策划书3新技术应用示工程施工组织设计4绿色施工组织设计5临时用电施工组织设计6临时用水专项方案7样板引路施工方案8测量施工方案9施工检验试验专项方案10塔吊基础施工方案11施工电梯基础施工方案12群塔防碰撞方案13井架物料提升机施工方案14施工现场临时设施布置方案15生活区临时设施布置方案16工程主要材料送检计划方案17安全施工组织设计18应急救援预案19消防保卫措施方案20雨季、台风和夏季高温季节专项施工方案21消防演练专项方案22重大危险源控制预案23成品保护措施方案24分户验收专项方案表7.2 超过一定规模的危险性较大的分部分项工程方案目录序号分部工程方案名称备注1深基坑工程基坑支护施工方案含降（排）水；2土方开挖施工方案开挖深度超过5m（含5m）3模板工程与支撑体系满堂支撑体系施工方案用于钢结构安装等满堂支撑体系4高大模板与支撑施工方案搭设高度8m与以上；搭设跨度18m与以上，施工总荷载15kN/m2与以上；集中线荷载20kN/m与以上5飞模施工方案6爬模施工方案7滑模施工方案8大模板施工方案9起重吊装与安装拆卸工程塔吊安装方案300kN与以上的起重设备安装工程10爬塔吊拆除施工方案高度200m与以上爬起重设备的拆除工程11起重机械吊装方案非常规起重设备、方法，且单件起吊重量在100kN与以上12脚手架工程落地式脚手架施工方案搭设高度50m与以上13悬挑式脚手架施工方案架体高度20m与以上14附着式升降脚手架施工方案提升高度150m与以上15拆除、爆破工程构筑物拆除施工方案1、码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程2、可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。3、文物保护建筑、优秀历史建筑或历史文化风貌区控制围的拆除工程。16爆破拆除施工方案17其它建筑幕墙安装施工方案施工高度50m与以上18钢结构安装施工方案跨度大于36m与以上19网架结构安装施工方案跨度大于60m与以上20索膜结构安装施工方案跨度大于60m与以上21人工挖孔桩施工方案开挖深度超过16m22地下暗挖工程施工方案23顶管工程施工方案24水下作业施工方案25采用新技术、新工艺、新材料、新设备与尚无相关技术标准的危险性较大的分部分项工程。表7.3 危险性较大的分部分项工程方案目录序号分部工程方案名称备注1基坑支护、降水工程基坑支护施工方案开挖深度超过3m（含3m）2基坑降水施工方案3土方开挖工程土方开挖施工方案开挖深度超过3m（含3m）4模板工程与支撑体系满堂支撑体系施工方案用于钢结构安装等满堂支撑体系5模板与支撑施工方案搭设高度5m与以上；搭设跨度10m与以上；施工总荷载10kN/m2与以上；集中线荷载15kN/m2与以上；高度大于支撑水平投影宽度且相对独立无联系构件6飞模施工方案7爬模施工方案8滑模施工方案9大模板施工方案10起重吊装与安装拆卸工程塔吊安装方案11塔吊拆除方案12塔吊加节顶升与附墙方案13施工电梯安装方案14施工电梯拆除方案15施工电梯加节顶升与附墙方案16起重机械吊装方案非常规起重设备、方法，且单件起吊重量在10KN与以上17脚手架工程落地式脚手架施工方案搭设高度24m与以上18悬挑式脚手架施工方案19附着式升降脚手架施工方案20吊篮脚手架施工方案21悬挑式卸料平台施工方案22落地式卸料平台施工方案23移动操作平台施工方案24悬挑式防护棚施工方案25井架安拆方案26落地式防护棚施工方案27拆除、爆破工程构筑物拆除施工方案28爆破拆除施工方案29其他建筑幕墙安装方案30钢结构安装方案31网架结构安装方案32索膜结构安装方案33人工挖孔桩施工方案续表7.3序号分部工程方案名称备注34其他地下暗挖工程施工方案35顶管工程施工方案36水下作业施工方案37预应力施工方案38采用新技术、新工艺、新材料、新设备与尚无相关技术标准的危险性较大的分部分项工程。表7.4 其它分部分项工程施工方案目录序号分部工程方案名称备注1地基与基础土方工程施工方案开挖与回填为同一单位施工时2土方开挖、降（排水）施工方案开挖与回填由不同单位施工时3土方回填施工方案开挖与回填由不同单位施工时4土方开挖、支护与降（排水）施工方案专业公司提供，一般需专家论证5地基处理专项方案6基坑监测方案需第三方监测与自行监测7抗浮锚杆施工方案8桩基础施工方案9桩基检测专项方案10主体结构沉降观测技术方案需第三方监测与自行监测11结构实体检测方案需第三方检测12冬期施工方案13预留预埋施工方案14地下室施工方案15地下室人防工程施工组织设计16地下室防水工程施工方案17混凝土工程施工方案应含质量通病防治18混凝土同条件试块留置方案19大体积混凝土施工方案应含温度监测20超高泵送混凝土施工方案超过200m以上21转换层专项施工方案一般需专家论证22混凝土结构外观质量缺陷处理方案23钢筋工程施工方案24劲性钢梁、柱施工方案25砌体工程施工方案26钢结构深化设计与制作专项方案专业公司提供27钢结构安装方案28轻钢结构工程施工方案29索膜结构工程施工方案专业公司提供，一般需专家论证30建筑装饰装修装饰装修工程施工方案31厨房、卫生间防水施工方案32外墙防水施工方案33铝合金门窗工程施工方案34塑钢门窗工程施工方案35金属幕墙工程施工方案专业公司提供续表7.4序号分部工程方案名称备注36石材（板）幕墙工程施工方案专业公司提供37玻璃幕墙施工方案专业公司提供38屋面工程屋面工程施工方案39屋面防水施工方案40给排水工程室给排水施工方案41室外给排水施工方案工艺管道施工方案42工艺管道吹扫试压施工方案43设备运输吊装方案44建筑电气电气工程施工方案45室外电气安装工程施工方案46智能建筑智能建筑工程施工方案47建筑智能化弱电工程施工方案48通风与空调通风与空调施工方案49空调安装施工方案51空调系统单机试车方案52空调系统调试方案53暖通工程（给排水、消防、空调）施工方案54电梯电梯工程施工方案55建筑节能建筑节能工程施工方案附件八 施工组织设计与专项施工方案版面样式1施工组织设计与专项施工方案封面样式 工程名称（宋体小二号字加粗） 施工组织设计（宋体小初号字加粗） 六建企业（宋体三号字加粗） 编制日期：（宋体三号字加粗）2章节条款层次样式1(居中)占一行(章)1.1(居中)占一行(节)1.1.1占一行(条)1.1.1.1 占一行或接排(款)1 接排或不接排(1) 接排A) 接排说明：当无节一级标题时，条一级标题按第0节编码，如：2.0.1。3表格样式表. 名称(与正文同字号)(比正文文字小一号)(比正文文字小一号) 续表 .(比正文文字小一号)(比正文文字小一号)4插图样式
