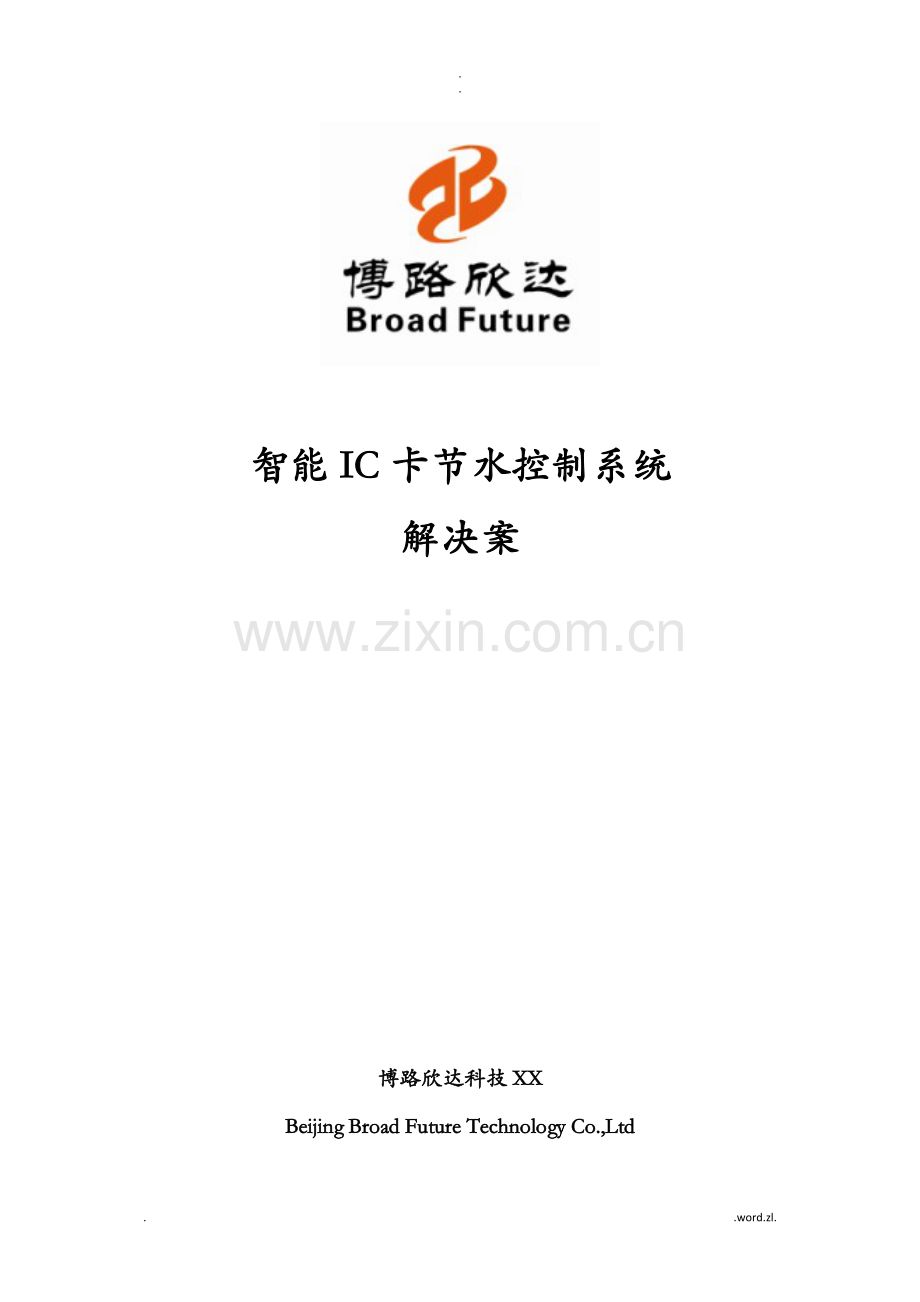

智能IC卡节水控制系统
解决案
博路欣达科技XX
Beijing Broad Future Technology Co.,Ltd
. .word.zl.
. .
智能IC卡节水控制系统
一、产品概述
全新第一代的“乾程〞〔Broad Future〕系列智能IC卡节水控制系统采用了美国ATMEL公司、SST公司最先进的Atmega 8硬件平台和SST89硬件平台技术,高效底层软件编程,使该产品的功能及性能指标等较同类产品有多项重大升级。其被广泛应用于学校、企业、政府机关的公共浴室、公寓、开水房、自助洗衣房等部用水的场合,实现交易和结算的电子化、智能化,提高了用户的管理效率和管理手段,是校园、企业一卡通的最主要组成局部。
智能IC卡节水控制系统是射频卡技术在控水管理上的典型应用。该节水控制系统使用射频卡作为身份识别和费用结算的依据,使用刷卡水控器自动控制电磁阀,并可以实现自动计时或采集水流量计算水费,代替无法实现计费到人的问题,变被动节水为主动节水。结合计算机技术与自动控制技术的最新开展,成为当前节水管理系统的最新应用。
◆改变传统用水管理模式,变被动节水为主动节水;
◆ 降低单次用水量到达节水节能的目的,节约增效;
◆ 实现实时控水管理,格现场用水控制管理;
◆ 提升客户形象,实现可追溯性用水历史管理;
◆ 提高用水平安性,防外部人员非法进入与用水;
◆提供用水管理核算依据,准确确定用水价格,提高效益。
二、功能描述
本系统从实际需要出发,在设计时考虑到环境的不同而设计了不同的型号,按照计量法分类:按时间计费、按流量计费;按照网络构造分类:有脱机型、连网型;按照安装形式分类:有分体型、一体化型。
◆充值购水:向智能IC卡充值买水,用水付费,多用多付费,少用少付费。
◆定额免费:根据不同卡类设置按天或按月免费用水的额度,超出免费额度局部须付费。
Ø ◆卡类设置:可对用户卡进展分类设置,对不同的卡类可以设置不同费率以及在控制器可否使用。
Ø ◆脱机使用:控制器脱机使用,保存消费总额,网络构造简单易于维护,省去网络布线带来的麻烦。
Ø ◆计费式:支持计时间式、计流量式。
Ø ◆显示式:采用5位数码实时动态显示消费者用水额,消费更直观明了。
Ø ◆扣费式:使用先扣后供水的消费模式,计费准确合理。
Ø ◆红外暂停式:具有红外触发功能,在使用中可以通过红外触发开关阀门。
Ø ◆控制器分组管理:可以对节水控制器进展分组管理〔如:冷水,开水〕,针对不同的分组设定不同卡类别的使用权限以及费率。
Ø ◆包独立:通过转存机往小包中转款,用于用水消费,转款金额额度可调。
Ø ◆挂失功能:选配转存机可对卡片中的电子存折金额进展挂失,最大限度保证持卡人利益。
三、系统构造图
四、产品特点
◆全新防水设计,多重防水措施,绝不漏水;
◆全新红外感应开关设计,设备使用简单可靠;
◆全新宽幅7—35V工作电压设计,设备使用适应性强;
◆全新兼容86盒模式工程安装设计,使设备安装施工更为简单;
◆全新兼容上、中、下向出线设计,可使工程布线具有多种选择;
◆全新大屏显示设计,外形典雅时尚,工艺精湛;
◆节电模式设计,设备在无人使用状态下自动转入节电模式,读到卡后自动启动;
◆可选择计时式扣费,可对消费费率和人员类别进展灵活设置,符合各种要求;
◆可选择计量式扣费,配合流量表,计费更加科学、公平、合理;
◆可支持按天、按月免费,并支持补助模式使用;
◆可选择充值机为用户卡充值;
Ø ◆可选择转账机为用户卡进展从消费扇区到水控扇区的卡自助转账。
五、执行标准
公司节水控制器的硬件设计和软件设计时同时参照国际、国行业标准,保证系统所有局部的通用性和后期的兼容性。具体标准如下:
智能卡设计遵循ISO7816-1/2/3、ISO14443、?中华人民国电子行业标准 – 集成电路卡通用规?、?中国金融集成电路〔IC〕卡应用规?等标准。
u 智能卡读写机具的设计遵循?电子收款机通用规?等标准。
u 管理系统软件设计遵循计算机软件工程规的相关国际/标准,如ISO9127、ISO9241、ANSI/IEEE std 610.12、 GB/T1526、GB/T17544等标准。
u 生产管理检验标准遵循GB2828/2829等标准。
u 工程实施遵循GB50174?电子计算机机房设计规?、GB50054?低压配电设计规?、GB50168?电气装置安装工程电缆线路施工及验收规?等标准。
u 质量管理遵循IS09001标准。
六、质量保证
Ø 质量保证任务:产品在设计、生产、安装、效劳均处于质量管理体系监控下运行,以本公司的产品、效劳、工程实力保证智能卡节水管理系统工程是以最优质量保证。
Ø 质量保证执行:公司领导全面参与、建立、实施质量体,并不断完善,使质量体系灵活有效;对人员进展充分的培训和开展;纠正、预防、改进相结合,对产品的开发设计、生产、销售、效劳等全过程进展质量控制;不断完善产品技术,领导节水案新思路,将质量保证延伸至产品最后环节;保证按方案和程序实施,并在实施过程中进展连续评价和验证。
Ø 保证管理法:在产品开发研制、采购、生产过程、检验和测试、安装与运行、技术效劳和维护六个面格按照质量检测保证实施〔硬件设计、开发控制;件系统调研、设计、调试、测试全过程控制;采购控制;生产过程控制;分供应商提供审核保证;检验、测试控制;计量器具进展检查;入库检验;施工安装控制;效劳和维护控制〕。
七、脱机型节水控制系统软件界面
◆可对用户人员档案进展管理;
Ø ◆可对卡片可以直接进展开户、存款、取款、销户等;
Ø ◆可对脱机设备进展发放管理卡〔包括参数卡和时间卡〕;
Ø ◆可将消费数据以报表的形式进展查询统计;
Ø ◆可将使用过的数据进展备份。八、联网型节水控制系统软件界面
◆可对用户人员档案进展管理;
◆可对卡片可以直接进展开户、存款、取款、挂失、补卡、销户等;
◆可对联网设备进展同步参数、同步时间、设备检测、数据采集等管理操作;
◆可对脱机设备进展发放管理卡〔包括参数卡和时间卡〕;
◆可将消费数据以报表的形式进展查询统计。
九、系统组成
十、系统参数
1. 1S、2S系列
型号
参数名称
BF-1/2S1T
〔脱机计时型〕
BF-1/2S1L
〔脱机计量型〕
BF-2S2T
〔联网计时型〕
BF-2S2L
〔联网计量型〕
计费式
计时间
计流量
〔需选配流量计〕
计时间
计流量
〔需选配流量计〕
计量精度
1秒
0.1升
1秒
0.1升
最低费率
0.01元/分钟
0.01元/升
0.01元/分钟
0.01元/升
通讯式
脱机
RS485
通讯波特率
—
19200bps
免费支持
可按天或按月设置免费
可按天设置免费
人员卡类别
共6种〔可分别设置费率〕
共10种〔可分别设置费率〕
存储交易流水数
可存储使用金额总数
20000笔
使用卡片扇区数
3个〔可调整〕
4个〔可调整〕
补助支持
支持〔需配脱机节水补助机〕
支持〔需配标准补助机〕
标准工作电压
12V/ DC或24V/DC
极限工作电压
7—35V/ DC
单机功耗
≦2W
控制阀类型
电磁阀或电机阀〔专用〕
控制阀负载
>1.5A/35V/DC
安装式
明装
机身尺寸
100×115×75(mm)/158×110×42(mm)
机身重量
约260g/ 310g
2. 6S、7S系列
型号
参数名称
BF-6S1T
〔脱机一体计时型〕
BF-7S1L
〔脱机一体计量型〕
计费式
计时间
计流量
计量精度
1秒
0.1升
最低费率
0.01元/分钟
0.01元/升
免费支持
可按天或按月设置免费
—
人员卡类别
共6种〔可分别设置费率〕
—
存储交易流水数
可存储使用金额总数
—
补助支持
支持〔需配脱机节水补助机〕
—
机身尺寸
92×72×100(mm)
140×87×76(mm)
机身重量
约610g
约550g
使用卡片扇区数
3个〔可调整〕
标准工作电压
12V/ DC
极限工作电压
9—15V/ DC
单机功耗
≦5W
十一、设备安装使用
1. 本卷须知〔设备安装前须认真阅读〕
◆节水控制器必须由输出12-15 V的直流电源适配器供电,禁将节水控制器直接输入220V市电上,那绝对是危险行为!
◆供电电源要独立设置配电箱,制止乱搭电线,并安装在浴室以外不易被水溅到的平安场所,安装要结实。
◆电磁阀安装时注意水流向,阀体印有水流向箭头。按流量计费的设备注意流量计的工作电压,霍尔流量计为5V供电。
◆直流电源集中供电模式下采用的电源线规格与所负载的节水控制器数量〔总电流〕和供电距离〔总线阻〕直接相关,负载的设备数量越多、供电距离越长,那么要求的电源线越粗、直流电源输出的电压越高、电源功率越大。
◆直流供电线路建议采用推荐规格的电源线,每路直流供电线路负载设备不超过15台,15台以上的可分为多路进展供电,一个直流电源可为多路设备供电,这样可充分利用直流电源的功率。供电线路较长的可适当提高供电电源直流输出电压。
直流电源规格
可负载控制器最大数量(个)
参考允最大线长(m)
直流供电电源线规格
DC12V/2A-24W
2
50
RVV2×1.0
DC12V/5A-60W
5
50
RVV2×1.5
DC15V/10A-150W
10
50
RVV2×2.0
DC15V/27A-400W
30〔需均分2路以上〕
50
RVV2×2.5
2. 连线定义
节水控制器 连线定义
电源输入
电磁阀
流量计
485通讯
红
黑
黄
蓝
橙
灰
粉
白
+12V
地
+12V
地
+5V
信号
R+
R-
3. 工程材料准备〔根据现场情况确定〕
名称
型号
用途
名称
型号
用途
PVC管
Ø20
节水、餐饮系统主线安装
塑料
涨塞
Ø6
墙面固定PVC管、节水控制器底盒等
PVC
直接
Ø20
PVC管与PVC管得连接
自攻钉
Ø3.5*35
与“塑料涨塞〞配套使用
PVC
弯头
Ø20
PVC管改变向时使用
空气
开关
10A
控制整个系统的电源,防止漏电、短路所造成的事故
PVC
锁母
Ø20
PVC盒与PVC管的连接件
开关
轨道
固定“漏电空气开关〞
PVC
管卡
Ø20
在墙面固定PVC管
压线冒
2.5*4
节水控制器及餐饮收费机接线时使用
PVC
圆三通
Ø20
主线做分支并且在盒接线
绝缘
胶带
节水控制器接线时使用
PVC T型三通
Ø20
PVC管的分支
PVC胶
防止PVC管与PVC直接或PVC三通连接松动
电源线
RVV2*2.5
接DC12V电源到节水控制器上
扎带
4*200
捆绑裸露的外线
电源
DC15V 150W
节水控制器供电电源,使用RVV2×2.0的电源线可带10台
配电箱
300*400
安装1个400W电源及漏电空气开关
电源
DC15V 400W
节水控制器供电电源,使用RVV2×2.5的电源线可带20台
400*500
安装2个400W电源及漏电空气开关
4. 节水控制器的安装〔BF-1S系列〕
BF-1S系列智能型节水控制器采用独立的安装底板,有两种固定式:一种是4角4固定法,采用塑料膨胀栓固定,另一种式是中部86盒固定法,出线式有上出线、后出线两种式,个别情况下还可采用下出线式。
◆安装底板中心应在喷头右侧20cm左右、距地面150cm处;
◆按安装位图给定尺寸,在墙上打4个Ф6固定;
◆将4个Ф6塑料膨胀拴埋入,再用4个Ф3.5自攻钉将节水控制器安装底板固定;
◆节水控制器导线经线管至接线盒,电磁阀线经电磁阀线管至接线盒;
◆所有导线均在接线盒连接,穿线管不得有接头。
5. 节水控制器的安装〔BF-2S系列〕
BF-2S系列智能型节水控制器采用主体直接安装式:4角4固定法,采用塑料膨胀栓固定,出线式有上出线、后出线两种式,个别情况下还可采用下出线式。
◆安装底板中心应在喷头右侧20cm左右、距地面150cm处;
◆按安装位图给定尺寸,在墙上打4个Ф6固定;
◆将4个Ф6塑料膨胀拴埋入,再用4个Ф3.5自攻钉将节水控制器安装底板固定;
◆节水控制器导线经线管至接线盒,电磁阀线经电磁阀线管至接线盒;
◆所有导线均在接线盒连接,穿线管不得有接头。
6. 节水控制器的安装〔BF-6S系列〕
BF-6S系列智能型节水控制器采用独立的安装式,直接将节水控制器安装到相应的管路上即可。
◆将节水控制器直接和管路连接起来;
◆所有导线均在接线盒连接,穿线管不得有接头。
7. 节水控制器的安装〔BF-7S系列〕
BF-7S系列智能型节水控制器采用独立的安装式,直接将节水控制器安装到相应的管路上即可。
◆使用活接将节水控制器和管路连接起来;
◆所有导线均在接线盒连接,穿线管不得有接头。
十二、公司简介
博路欣达科技XX〔Broad Future〕是一家专业从事智能IC卡“一卡通〞系统和相关产品的研发、生产、销售和技术效劳的高新技术企业,公司位于市海淀区中关村科技园青尚园区。
公司致力于“一卡通〞系列产品的研发,是国智能卡“一卡通〞系统主要专业厂商之一。产品包括:结算类的IC卡节水控制器、IC卡收费机、IC卡读写器等,以及身份识别类的无障碍通道机、门禁、考勤、停车场等“一卡通〞系统软、硬件产品。
目前,公司有数百家直接用户和产品代理商,产品广泛应用于学校、企业、政府机关、部队、医院、银行、宾馆、体育场馆、停车场等,并进一步普及到居民小区、商场超市、娱乐场所等。
作为一家技术型的企业,博路欣达科技XX在软件技术、射频技术、卡应用技术等领域具有深厚的积淀,通过多年的积累,公司会聚了一批优秀的科技人才、专业管理人才以及快捷的效劳队伍,并与国众多科研机构和院校保持着密切的交流与合作。随着中国智能卡领域的飞速开展,公司将充分利用自身优势,本着科技以人为本、效劳社会的愿望,充分发挥技术先进、经历丰富、信誉良好等优势,为中国智能卡产业的开展做出更大的奉献!
21世纪是科技飞速开展的时代,我们将秉承“团结协作、务实高效;铸造品质、永葆创新〞的企业精神,坚持“用户至上, 信誉第一〞经营理念,真诚和更好的为用户效劳。我们坚信,持续的技术投入、格的ISO9001质量管理体系的实施,优质的产品加上到的效劳是我们持续开展的动力。凭借迅捷可靠的行业信息渠道、丰富的产业管理经历、强大的科研能力和雄厚的资金实力建立起良好的企业信誉,在智能卡行业保持领先地位。
我们置身于一个有着广阔开展前景的行业里,我们走在 IC 卡“一卡通〞行业的最前列。公司将不断提高企业管理水平,提高产品质量和效劳水平,效劳客户,回报社会!
