自考《机械制图（一）》第一学期试卷A卷
课程代码：02183
专业___________姓名___________学号___________分数__________
一、单项选择题（本大题共10小题，每小题3分，共30分）
1. 以下关于点A与B的相对位置关系，哪个描述是正确的? ( )。

A. A点在B点的左面
B. A点在B点的下面
C. A点在B点的前面
D. A点在B点的后面

2. 下列各图中表示投影面垂直线，轴侧图是（ ）

A. B.

C. D.

3. 某直线的水平面投影反映实长，该直线为( )。
A.铅垂线 B.正平线 C. 水平线 D.侧平线

4. 用一水平面截交两个平行的一般位置平面，截交线为( )。
A.两平行的水平线 B.两平行的一般位置线
C.两相交的水平线 D.两相交的一般位置线

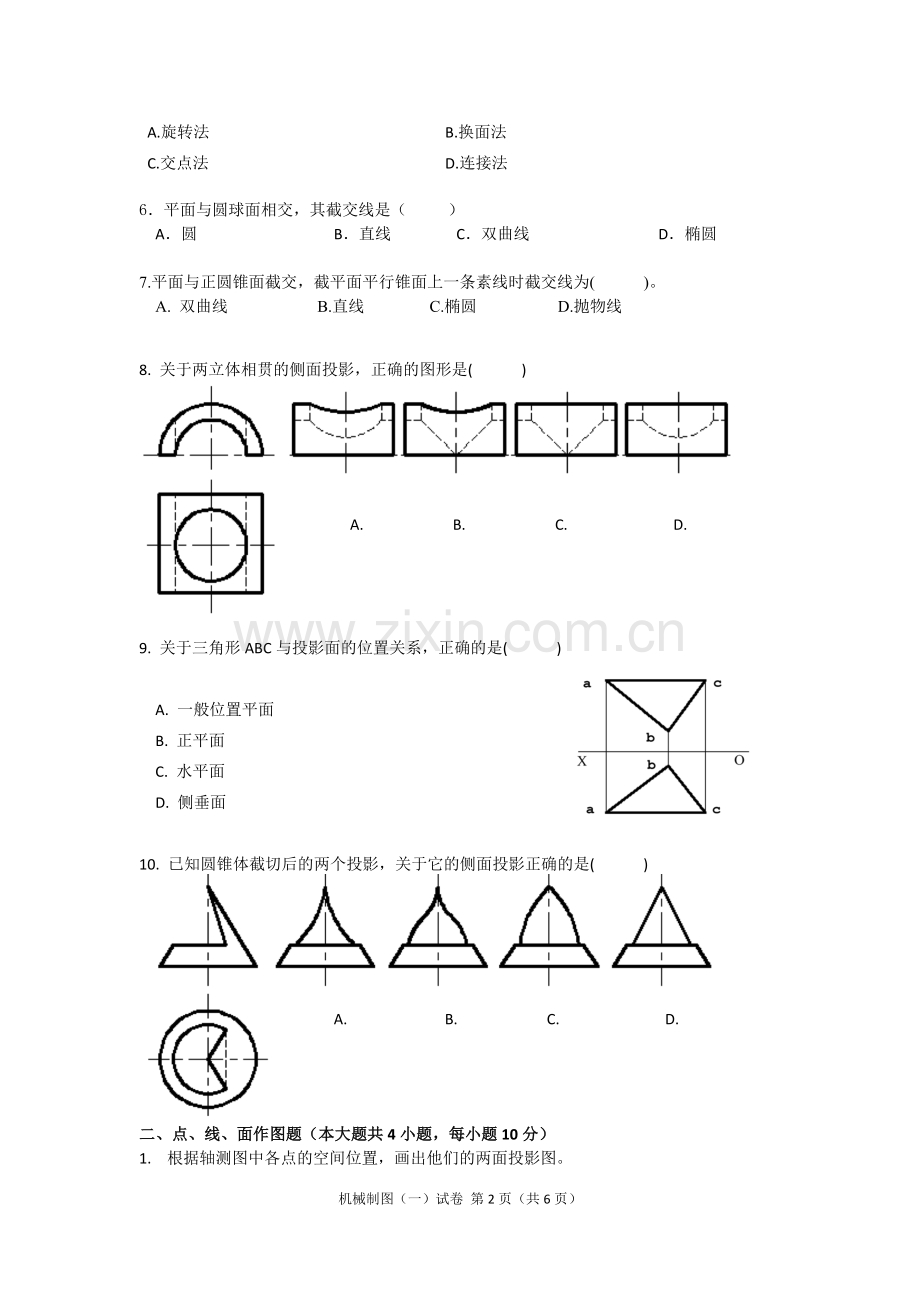

5. 保持空间几何元素的位置不动，用新的投影面代替原来的投影面，使集合元素在新投影面上的投影对解题最为简便，这种方法称为（ ）
A.旋转法 B.换面法
C.交点法 D.连接法

6．平面与圆球面相交，其截交线是（ ）
A．圆 B．直线 C．双曲线 D．椭圆

7.平面与正圆锥面截交，截平面平行锥面上一条素线时截交线为( )。
A. 双曲线 B.直线 C.椭圆 D.抛物线

8. 关于两立体相贯的侧面投影，正确的图形是( )

A. B. C. D.

9. 关于三角形ABC与投影面的位置关系，正确的是( )

A. 一般位置平面
B. 正平面
C. 水平面
D. 侧垂面

10. 已知圆锥体截切后的两个投影，关于它的侧面投影正确的是( )

A. B. C. D.

二、点、线、面作图题（本大题共4小题，每小题10分）
1. 根据轴测图中各点的空间位置，画出他们的两面投影图。

2. 求作侧平线AB的侧面投影，并在该线段上取一点K，使K点距H面20mm。

3. 已知四边形的H面投影abcd，又知AD为V面平行线，BC为H面平行线，求V面投影。

4. 用换面法求直线AB的真长。

三、 截交线作图题（10分）
求圆柱被截切后的W面投影（保留作图痕迹）。

四. 相贯线作图题（10分）
有一直径为30mm、轴线垂直于H面得直立圆柱，与另一直径为40mm、轴线垂直于W面得水平圆柱垂直相交，左右对称。水平圆柱长50mm，直立圆柱顶面距水平圆柱轴线高为28mm，画出其三面投影。（保留作图痕迹）

五. 组合体读图作图题（10分）
根据轴测图按1：1画三视图。（保留作图痕迹）

A卷答案及评分标准
一、单项选择题（本大题共10小题，每小题3分，共30分）
1. D 2. A 3. C 4. A 5. B 6. A 7. D 8. B 9. D 10. D
二、点、线、面作图题（本大题共4小题，每小题10分）
1.
评分参考：每画对一点得2分。
2.
a” 2分
b” 2分
a”b” 1分
k” 3分
k’ 1分
k 1分

3.

4.

求a’点 7分
a’b’,d’c’,b’c’ 各1分

画出a,’b,’ 8分 量出AB的长度 2分

四、 截交线作图题（10分）

四. 相贯线作图题（10分）
每个投影图各2分
相贯线 4分

五. 组合体读图作图题（10分）
主视图 4分
俯视图 3分
左视图 3分
