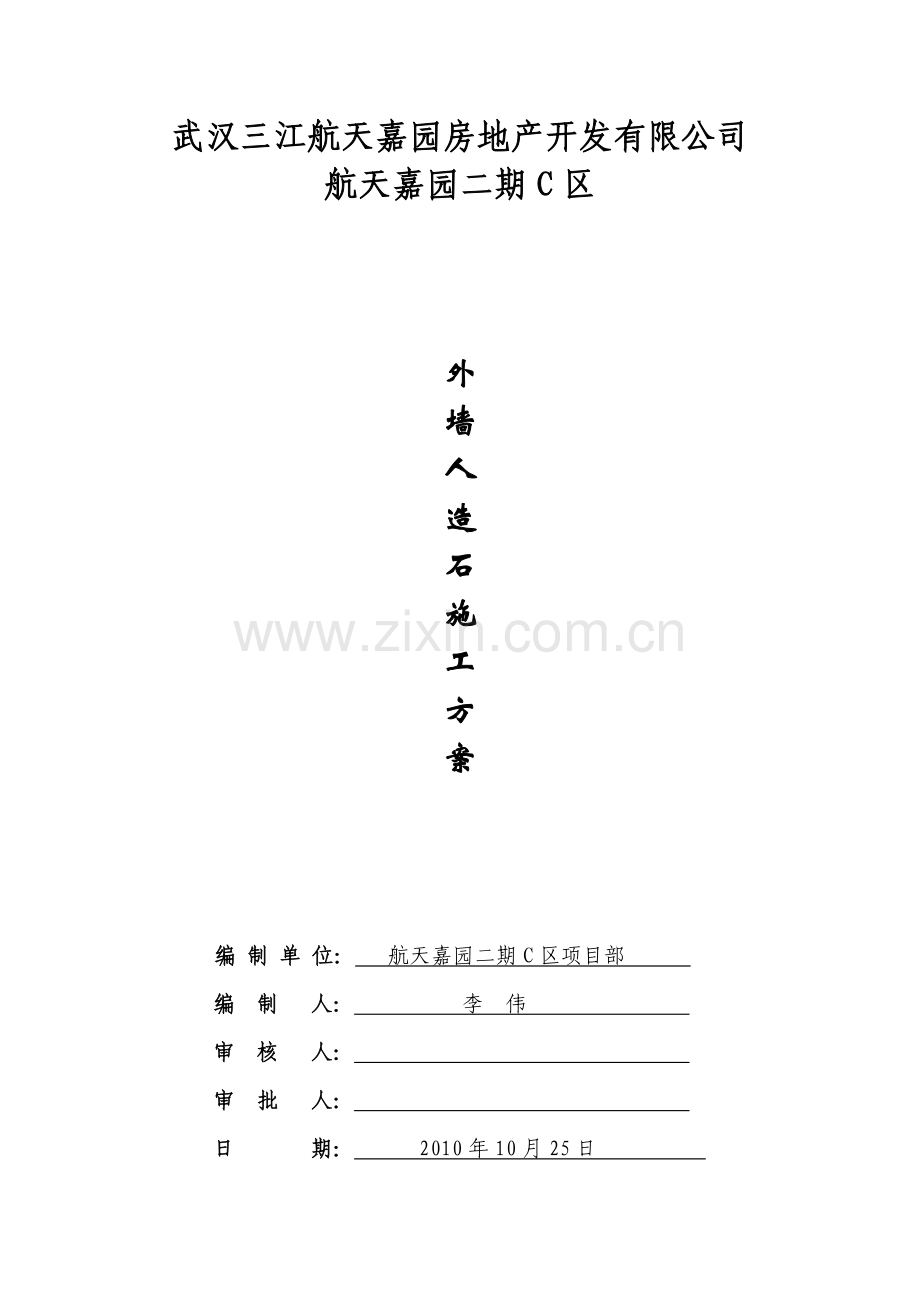

武汉三江航天嘉园房地产开发有限公司
航天嘉园二期C区

外
墙
人
造
石
施
工
方
案

编 制 单 位： 航天嘉园二期C区项目部
编 制 人： 李 伟
审 核 人：
审 批 人：
日 期： 2010年10月25日

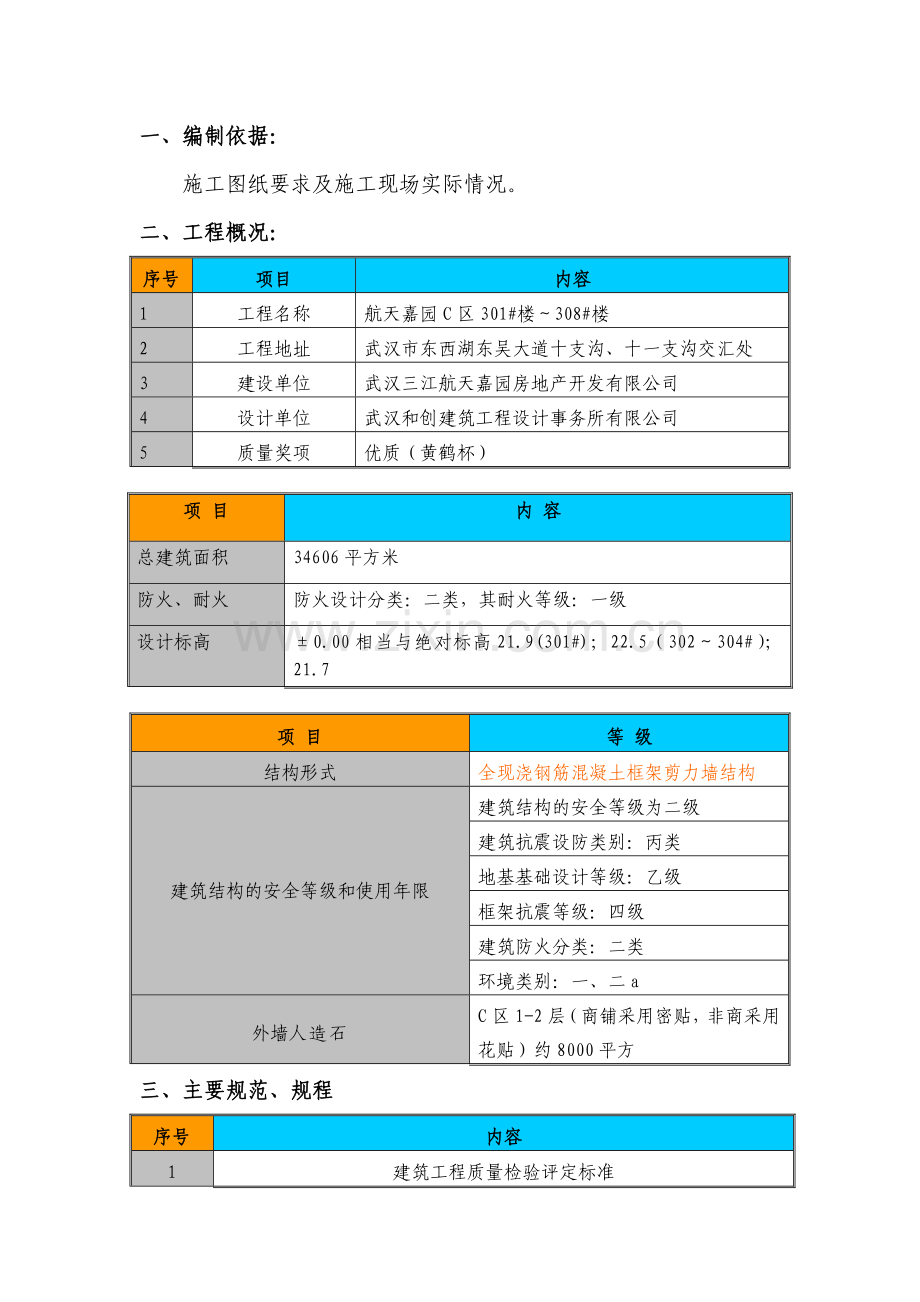

一、编制依据：
施工图纸要求及施工现场实际情况。
二、工程概况：
序号
项目
内容
1
工程名称
航天嘉园C区301#楼～308#楼
2
工程地址
武汉市东西湖东吴大道十支沟、十一支沟交汇处
3
建设单位
武汉三江航天嘉园房地产开发有限公司
4
设计单位
武汉和创建筑工程设计事务所有限公司
5
质量奖项
优质（黄鹤杯）

项 目
内 容
总建筑面积
34606平方米
防火、耐火
防火设计分类：二类，其耐火等级：一级
设计标高
±0.00相当与绝对标高21.9(301#)；22.5（302～304#）；21.7
（305～307#）

项 目
等 级
结构形式
全现浇钢筋混凝土框架剪力墙结构
建筑结构的安全等级和使用年限
建筑结构的安全等级为二级
建筑抗震设防类别：丙类
地基基础设计等级：乙级
框架抗震等级：四级
建筑防火分类：二类
环境类别：一、二a
外墙人造石
C区1-2层（商铺采用密贴，非商采用花贴）约8000平方
三、主要规范、规程
序号
内容
1
建筑工程质量检验评定标准
2
《建筑装饰装修工程质量验收规范》（GB50210-2001）
3
《民用建筑工程室内环境污染控制规范》（GB50325－2001）
4
建筑机械使用安全技术规程
5
《建筑施工安全检查标准》（JGJ59－99）
6
《施工现场临时用电安全技术规范》（JGJ46-2005）
三、施工准备
1、人造石的排版设计
1.1、排版先根据外墙设计尺寸进行初排，尽量调整门窗洞口尺寸，保证排成整块砖，为避免出现小于1/2砖可适当调整门窗洞口的位置。实际排版待现场实际测量后再进行调整。
1.2、画出C区1-2层人造石的施工详图。
外墙人造石排列图以及窗部位节点图见附图。
1.3、确定找平层、结合层、粘结层和勾缝材料，并在大面积施工前进行粘结强度试验和找平层材料抗拉试验，合格后方可进行正式施工。
2、材料
2.1、拟采用材料
（1）、外墙人造石(甲方指定厂家)
（1）、素水泥浆一遍
（5）、15厚2：1：8水泥石灰砂浆
（6）、801胶水泥砂浆甩毛
（7）、现浇钢筋混凝土墙面或砌体
2.2、找平层材料
（1）、水泥砂浆，为保证本工程外墙不出现空鼓、开裂，不因时间长久而出现人造石掉落伤人事故发生，以增强抹灰找平层抗拉接能力。其中：水泥采用强度等级32.5以上的硅酸盐水泥，强度不低于M7.5，抗拉粘结强度不低于0.4MPA。水泥的凝结时间、安定性和抗拉强度复试合格。
（2）、砂：中砂。使用前需过筛，含泥量〈3%。
2.4、粘结材料
粘结材料采用1：1水泥砂浆掺20%水重白乳胶，粘结强度不小于0.6MPA。
2.5、勾缝材料
采用纽克牌黑色勾缝剂。
2.6、人造石
对进场的人造石材料，必须检查其外观质量，要求表面图案、花色、颜色与样品相符，厚度差别不能太大，不得有缺棱掉角和断裂等缺陷。验收合格后方可使用。
3、施工机具
3.1、饰面主要机具：搅拌机、电动切割机（人造石及板切割机）、手动切割机，手电钻，自制砂轮台式切割机，冲击手电钻与冲击钻头，型材切割机，电动快速磨石机和电热切割机、斗车等。
3.2、主要工具：铁抹子、木抹子、阴阳角抹子、托灰板、木刮子、方尺、托线板、小铁锤、钢銮、木锤、垫板、开刀、墨斗、水平尺、小线、线锤等。
4、作业条件
4.1、混凝土等基体结构验收合格，窗框安装完毕，位置正确且连接牢固，连接处缝隙已用干硬性水泥砂浆内加防水剂分层嵌塞密实。
4.2、阳台栏杆、护栏、预埋预设的铁件、水电管线、配电箱安装完毕、无漏项；水、煤管道已作好压力试验；结构施工的外墙穿墙螺栓等施工孔洞堵塞密实，并经验收。
4.3、外架应提前准备好，将小横杆移动，使小横杆距墙面及门窗洞口150—200mm，并满铺脚手板。
4.4、按砖的尺寸进行选砖，并将不同规格的人造石进行分类存放备用。
4.5、外墙人造石粘贴施工前均应在不同基层上做样板件，并对样板件的人造石粘结强度进行检验，确定施工工艺及操作要点，并与施工人员交底。样板完成后必须经过质检部门、监理、甲方鉴定合格后方可组织班组按样板要求施工。
4.6、对于外墙人造石在砌体结构与混凝土结构相接处铺设300宽耐碱玻纤网格布。
4.7、对于混凝土等基体应提前浇水湿润，对于加气混凝土砌块可以不用浇水，当天气干燥炎热，可以提前两天浇水湿润。
四、操作工艺
1、工艺流程
基层处理-→抹找平层-→弹线分格-→选砖-→镶贴人造石-→勾缝-→清理表面。
2、操作工艺
2.1、基层处理
（1）、基层为砼面层
首先将砼墙面的凸出混凝土剔平，将混凝土表面尘土、污垢清扫干净，去除油污，甩毛砂浆配比为水泥：砂浆：801胶=1：1：0.5(重量比)，采用扫帚甩浆,扫把为塑料扫把或竹扫把，但必须保证扫把把条细密，甩时应重甩轻起，水平甩毛，每道甩点压上道甩点的1/3，甩毛质量要均匀，且要拉出毛尖，增加墙面毛糙，满布墙面，毛面要达到95%，每块暴露基层的面积不得大于50 mm2。提出扫帚后，将砂浆表面拉毛，甩浆厚度不小于5 mm，其中表面凸起不小于5 mm。终凝后浇水养护7天，待到水泥砂浆疙瘩用手掰不动为止；
（2）、基层为加气混凝土砌块墙
先将扫帚将墙面的废余砂浆、灰尘、污垢和油渍等清除干净，检查墙面的凹凸情况，对缺棱掉角的墙和接缝处高低差较大时，可用1：1砂浆掺水20%的801胶水拌匀，分层找补抹平，每层厚度在7-9mm左右,待找补层终凝后浇水养护。再用上述同强度的细砂浆用扫帚甩在混凝土砌块墙上，并将砂浆表面拉毛，甩浆厚度不小于5mm，其中表面凸起不小于3mm。毛面要达到95%。终凝后浇水养护到砂浆疙瘩凝固在墙面上用手掰不动为止。
2.2、做找平层
（1）、吊垂直、套方、贴灰饼
在建筑物四周大角和窗边用经纬仪打垂直线找直；在窗四角、垛、墙面等处由顶层到底弹出垂直线，再弹各层闭合的水平线；用鱼尾板上下吊垂直做1：3水泥砂浆灰饼，再在这两个灰饼上下拉通线，每步架子贴灰饼，再拉横线做中间水平向的各灰饼，以决定抹灰层的厚度，灰饼间距1.2-1.4米。同时要注意找好突出檐口、腰线、窗台等饰面的流水坡度。
（2）、抹找平层砂浆
a、挂网：对不同材料交接处当接茬高低不平时先用砂浆抹压成斜面接平后，再挂300耐碱玻纤网格布。
b、抹找平层砂浆：抹灰前基层必须充分湿润，严禁在干燥的混凝土上抹砂浆找平层。找平层砂浆应分层抹灰，每遍厚度宜为7～10mm，第一遍先在两筋中间薄薄抹一遍，由上往下，在前一层终凝后再抹第二遍，由下往上刮平找直，用力将砂浆压入钢丝网内，凹陷处要用砂浆补平，然后用木抹子搓平，终凝后浇水养护。
（3）、阳台、窗套等抹灰：顶面抹灰-→侧面抹灰-→底面抹灰。首先在阳台梁顶面找准标高方正后抹灰。然后用10mm×20mm的木靠尺固定在线条和梁的上下底面抹侧面灰。最后用木靠尺固定在底面抹底面灰，抹面层灰时要求一遍成活原浆压光，线条阳角要求顺直。
2.3、排砖、分格和弹线
（1）、人造石在贴前要进行预排，根据墙面尺寸进行竖向排砖，以保证粉人造石缝隙均匀，且本工程要求尽量全用整砖，以及在同一墙面上的竖向排列，均不应有一列以上的非整砖。非整砖应排在次要部位如窗间墙或阴角处等，若能够调整进行排整砖的应进行调整，调整应控制在0.5mm之内，但也要注意一致和对称。窗顶、窗台及各种腰线部位，立人造石最低一排人造石压底平面人造石，具体排版待正式结构基本成型时排版。
（2）、一般要求横缝应与窗台、窗楣相平，竖向要求从住户的两边外墙同时排起，应尽量采用整砖。
（3）、在抹灰面六成至七成干时，即可在墙面上每两个楼层按建筑标高弹一闭合的水平线，根据闭合控制线及排砖情况从上向下弹若干水平线作为控制每行砖或每张砖的水平度，在弹竖向线时从外墙两边阳角向住宅窗户按砖模数弹线，然后再挂线，用人造石做灰饼间距不大于1.4米，以控制面层出墙尺寸及垂直、平整。在阴阳角、窗口处、水平线垂直线都要弹出，作为贴人造石的控制标志。
2.4、人造石面层施工
（1）、首先对原材进行挑选，挑出符合设计要求和施工验收规范的人造石。
（2）、外墙人造石的整体粘贴顺序为自上而下，在每一分段或分块内的人造石，为自下向上镶贴。先贴突出部分以及细部，然后再贴大片外墙面。从最下一层砖下皮的位置线先稳好靠尺，以此托住第一皮人造石，在人造石外皮上口拉水平通线，作为镶贴的基线，镶贴时应位置准确，将搅拌好的胶浆均匀抹与人造石背面，再用搓、压等方法将人造石直接粘贴在墙上，仔细拍实摆正，使其表面平整。按此方法自阳角起逐块按所弹水平线粘贴在找平层上。当一行砖贴完后，须将砖面挤出灰浆，刮去多余的胶浆，应根据不同胶浆材料确定。在粘结胶浆初凝前或允许时间内将砖纸板刷水湿透，并轻轻揭去纸板，调整缝隙。胶浆初凝后或超过允许时间后，严禁振动或移动人造石；人造石的缝隙应大小均匀、横平竖直。
（3）、一般情况竖向阳角处采用海棠角，见右图。
（4）、对突出墙面的窗台、檐口、空调板线等墙面凹凸不平的部位，在水平阳角处，应做20%的向外排水坡，采用顶人造石压立面人造石，立面最低一排人造石压底平面人造石，且立面最低一排人造石要往下突出3mm，底平面人造石横贴排水坡度为20%。
（5）、人造石套割时要在背面切割，切口边缘应整齐，缝隙符合要求。
2.5、勾缝及擦缝
（1）、待人造石粘贴达到一定强度，即可采用φ6钢筋弯折进行人造石勾缝，勾缝为平缝，勾缝材料采用纽克牌黑色勾缝剂，砂要求为细砂。缝宽一般在5mm左右。缝深不宜大于3 mm。
（2）、勾缝分两次嵌入，先勾水平缝，后勾垂直缝，勾好后要求凹进人造石外表面2~3mm，。勾缝应连续、平直、光滑、无裂纹、砂眼和空鼓。勾缝后要及时浇水养护。
（3）、人造石缝子勾完后，用布或棉纱擦净人造石。必要时可用稀盐酸擦洗，然后用水冲洗干净（酸洗时阳光暴晒，应有遮盖措施）。
五、质量标准
1、主控项目
1.1、外墙人造石和找平、防水、粘结、勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。
1.2、外墙人造石的品种、规格、颜色、性能和图案应符合设计要求。
1.3、砖粘贴必须牢固。
1.4、人造石粘贴工程应无空鼓、裂缝。
2、一般项目
2.1、外墙面以建筑物层高高度为一个检查层，每20米长度应抽查一处。每处约长3米。每一检查层应至少检查3处。有梁、翻檐时应全数检查，并进行纵向和横向的贯通检查。
2.2、墙面应平整、洁净、色泽一致，无裂痕和缺损。
2.3、人造石接缝应平直、光滑，填嵌应连续、密实；宽度和深度应符合要求。
2.4、阴阳角处搭接方式应、非整砖使用部位应符合设计要求。
2.5、墙面突出物周围的人造石应整砖套割吻合，边缘应整齐。
2.6、有排水要求的部位应做滴水线（槽）。滴水线（槽）应顺直，流水坡向应正确，坡度应符合设计要求；
3、允许偏差与检验方法
序号
检验项目
允许偏差（mm）
检验方法
1
立面垂直度
3
用2米垂直检测尺检查
2
表面平整度
/
用2米靠尺塞尺检查
3
阴阳角方正
2
用直角检测尺检查
4
接缝直线度
3
拉5米线。不足拉通线，
用钢直尺检查
5
接缝高低差
1
用钢直尺和塞尺检查
6
接缝宽度
1
用钢直尺检查
4、外墙人造石工程，应进行人造石的粘结强度检验。每300平方米同类墙体取一组试样，每组三个，每一楼层不得少于一组；不足300平方米的同类墙体每两层取一组试样。应在粘结材料龄期达到28天时进行检验。每组试样平均粘结强度不应小于0.4MPA；每组可有一个试样的粘结强度小于0.4MPA，但不得小于0.3MPA。以上指标其中有一条不符合要求时，应加倍试样检验，仍如此，定为不合格。当以上指标均不满足要求时，定为不合格。
六、成品保护
1、要及时清擦干净残留在门窗框上的砂浆，特别是铝合金门窗框粘贴保护膜，预防锈蚀。
2、认真合理安排施工顺序，少数工种（水电、通风、设备安装等）的活应做在前面，防止损坏人造石。
3、油漆、涂料粉刷不得将油漆喷滴在已完的人造石上，如果人造石上部为外墙涂料宜先做外涂料，然后贴人造石，以免污染墙面。若需先做人造石，完工后必须采取贴纸或塑料薄膜防止外涂料的污染。
4、对施工中可能发生碰创的入口、通道、阳角等部位应采取临时保护措施。拆架时注意不要碰撞墙面。
七、施工注意事项
1、作好墙面的基层处理。毛面要粘结牢固。抹灰层超过35mm厚时要挂网增强，基层要充分湿润。
2、各层抹灰之间要保证粘结牢固，完成后要及时洒水养护。
3、严格按配合比施工，掌握好砂浆停置时间，注意避开阳光直射时抹灰。抹灰层设封边板，以便落地灰随落随用。
4、勾缝后应及时擦净表面勾缝剂。
5、涂刷管道油漆和焊接管道或避雷带时应有薄铁板遮挡油漆和焊花，避免污染烧伤人造石。
6、小工具、零散人造石要放在工具箱内或包装箱内避免坠落。废料、包装皮要及时收集运至垃圾点。
7、施工前应铺好脚手板，不得有埋头板等，经检查合格后方能进行施工，避免在同一垂直线上工作。
8、电器机具须有专人负责，电线不得架设、拖行、放置在外架上。
