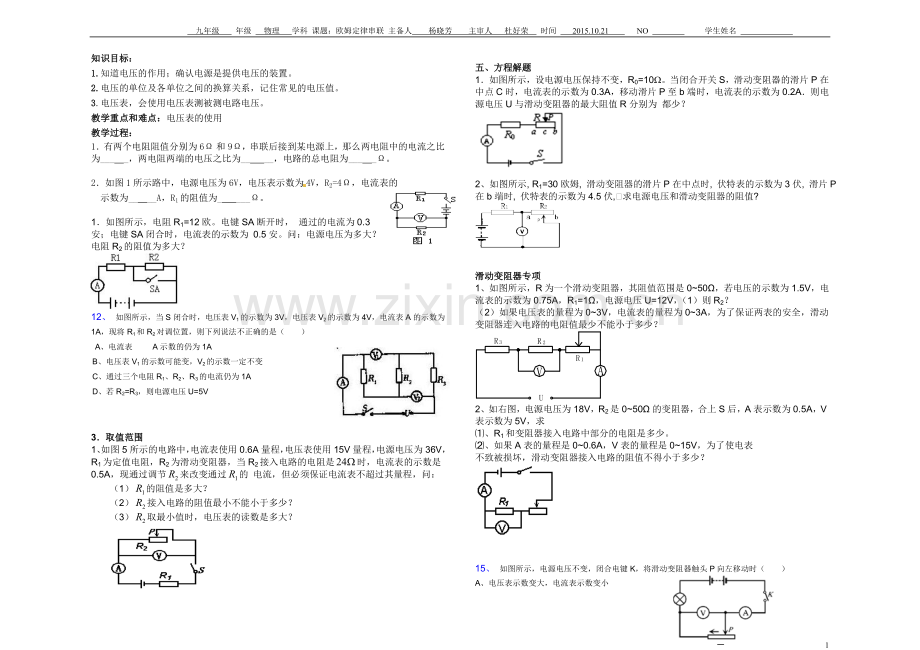

欧姆定律专练.doc

九年级 年级 物理 学科 课题：欧姆定律串联 主备人 杨晓芳 主审人 杜好荣 时间 2015.10.21 NO 学生姓名
知识目标：
1.知道电压的作用；确认电源是提供电压的装置。
2.电压的单位及各单位之间的换算关系，记住常见的电压值。
3.电压表，会使用电压表测被测电路电压。
教学重点和难点：电压表的使用
教学过程：
1．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为___ _，两电阻两端的电压之比为__ __，电路的总电阻为___ _Ω。

2．如图1所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的
示数为__ __A，R1的阻值为_ ___Ω。

1．如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？

12、 如图所示，当S闭合时，电压表V1的示数为3V，电压表V2的示数为4V，电流表A的示数为1A，现将R1和R2对调位置，则下列说法不正确的是（　　）
A、电流表 A示数的仍为1A
B、电压表V1的示数可能变，V2的示数一定不变
C、通过三个电阻R1、R2、R3的电流仍为1A
D、若R2=R3，则电源电压U=5V

3． 取值范围
1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节来改变通过的 电流，但必须保证电流表不超过其量程，问：
（1）的阻值是多大？
（2）接入电路的阻值最小不能小于多少？
（3）取最小值时，电压表的读数是多大？

五、方程解题
1． 如图所示，设电源电压保持不变，R0=10W。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为 都少？

2、 如图所示, R1=30欧姆, 滑动变阻器的滑片P在中点时, 伏特表的示数为3伏, 滑片P在b端时, 伏特表的示数为4.5伏,求电源电压和滑动变阻器的阻值?

滑动变阻器专项
1、如图所示，R为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V，电流表的示数为0.75A，R1=1Ω，电源电压U=12V，（1）则R2？
（2）如果电压表的量程为0~3V，电流表的量程为0~3A，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？

2、如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求
⑴、R1和变阻器接入电路中部分的电阻是多少。
⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表
不致被损坏，滑动变阻器接入电路的阻值不得小于多少？

15、 如图所示，电源电压不变，闭合电键K，将滑动变阻器触头P向左移动时（　　）
A、电压表示数变大，电流表示数变小
B、电压表示数变小，电流表示数变大
C、电压表示数变大，电流表示数变大
D、电压表示数不变，电流表示数变小

7、 如图所示电源电压不变，闭合开关S，当滑动变阻器的滑片P由左向右移动时，三只电表的变化情况是（　　）
A、V1增大、V2减小、A增大 B、V1减小、V2增大、A减小
C、V1不变、V2增大、A不变 D、V1不变、V2减小、A不变

10、酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图．图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻．如果测试时电压表示数越小，表明（　　）
A、传感器的电阻越小
B、通过传感器的电流越大
C、测试到的酒精气体浓度越小
D、测试到的酒精气体浓度越大
