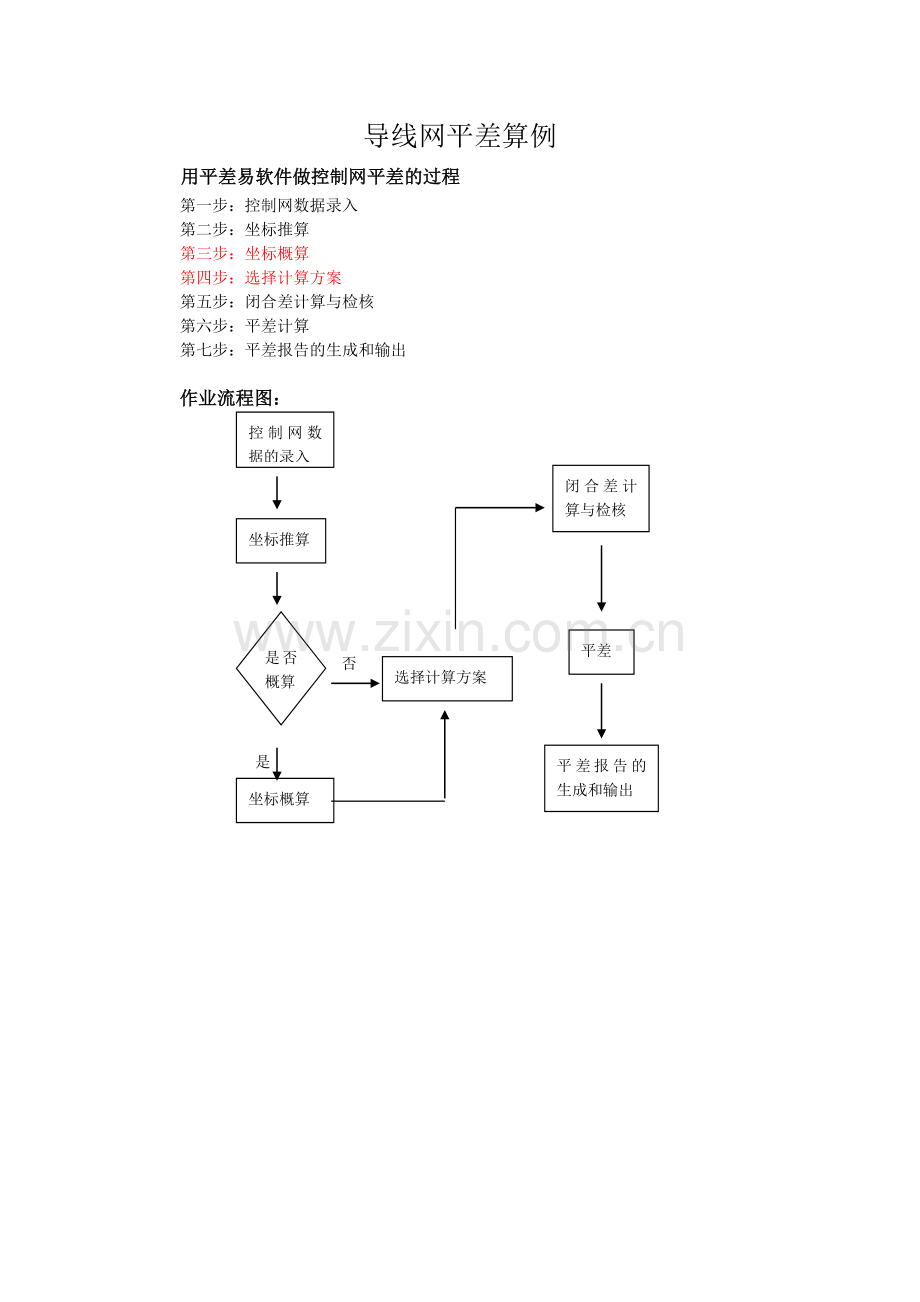

导线网平差算例
用平差易软件做控制网平差的过程
第一步：控制网数据录入
第二步：坐标推算
第三步：坐标概算
第四步：选择计算方案
第五步：闭合差计算与检核
第六步：平差计算
第七步：平差报告的生成和输出

作业流程图：
控制网数据的录入

闭合差计算与检核

坐标推算

是否概算

平差

选择计算方案
否

平差报告的生成和输出

是
坐标概算

实例1 符合导线实例
这是一条符合导线的测量数据和简图，A、B、C和D是已知坐标点，2、3和4是待测的控制点。
原始测量数据如下：
测站点
角度(°′″)
距离（米）
X (米)
Y（米）
B

8345.8709
5216.6021
A
85.30211
1474.4440
7396.2520
5530.0090
2
254.32322
1424.7170

3
131.04333
1749.3220

4
272.20202
1950.4120

C
244.18300

4817.6050
9341.4820
D

4467.5243
8404.7624
导线原始数据表
导线图如下：

导线图
第一步：录入原始数据
在平差易软件中输入以上数据，如下图“数据输入”所示：

数据输入
在测站信息区中输入A、B、C、D、2、3和4号测站点，其中A、B、C、D为已知坐标点，其属性为10，其坐标如“原始数据表”；2、3、4点为待测点，其属性为00，其它信息为空。如果要考虑温度、气压对边长的影响，就需要在观测信息区中输入每条边的实际温度、气压值，然后通过概算来进行改正。

根据控制网的类型选择数据输入格式，此控制网为边角网，选择边角格式。
如下图“选择格式”所示：

选择格式
在观测信息区中输入每一个测站点的观测信息，为了节省空间只截取观测信息的部分表格示意图，如下表
B、D作为定向点，它没有设站，所以无观测信息，但在测站信息区中必须输入它们的坐标。
以A为测站点，B为定向点时（定向点的方向值必须为零），照准2号点的数据输入如下图“测站A的观测信息”所示：

测站A的观测信息

以C为测站点，以4号点为定向点时，照准D点的数据输入如下图“测站C的观测信息”所示：

测站C的观测信息

2号点作为测站点时，以A为定向点，照准3号点，如下图“测站2的观测信息”所示：

测站2的观测信息

以3号点为测站点，以2号点为定向点时，照准4号点的数据输入如下图“测站3的观测信息”所示：

测站3的观测信息

以4号点为测站点，以3号点为定向点时，照准C点的数据输入如下图“测站4的观测信息”所示：

测站4的观测信息
说明：①数据为空或前面已输入过时可以不输入（对向观测例外）
②在电子表格中输入数据时，所有零值可以省略不输。
以上数据输入完后，点击菜单“文件\另存为”，将输入的数据保存为平差易数据格式文件（格式内容详见附录A）：
[STATION] （测站信息）
B,10,8345.870900,5216.602100
A,10,7396.252000,5530.009000
C,10,4817.605000,9341.482000
D,10,4467.524300,8404.762400
2,00
3,00
4,00

[OBSER] （观测信息）
A,B,,1000.0000
A,2,85.302110,1474.4440
C,4
C,D,244.183000,1000.0000
2,A
2,3,254.323220,1424.7170
3,2
3,4,131.043330,1749.3220
4,3
4,C,272.202020,1950.4120
上面[STATION]（测站点）是测站信息区中的数据，[OBSER]（照准点）是观测信息区中的数据。
第二步：坐标推算
选择菜单“平差->坐标推算”
第三步：计算闭合差及检核
选择菜单“平差->闭合差计算”
第四步：选择计算方案
选择菜单“平差->计算方案”
第五步：平差计算
选择菜单“平差->平差计算”
第六步：平差报告的生成与输出
选择菜单“窗口->平差报告”，可查看平差报告。
选择菜单“成果->输出到Word”，可将平差报告输出成word格式
选择菜单“成果->输出cass坐标文件”，可将控制点坐标输出到cass中
选择菜单“成果->输出平差略图”，可将平差网形图输出成图片格式
选择菜单“成果->输出平差略图到CAD”，可将平差网形图输出成CAD格式

实例2 导线网平差
以边角网2.txt为示例数据演示，通过平差易软件打开该数据，理解原始观测数据的录入，并进行平差计算

【练习】
1。根据下面提供的闭合导线观测数据，对其进行平差，并输出平差报告。
注意闭合的导线的起终点G02的观测数据的录入方式。
导线略图

线路走向： G02-G01-G09-G08-G07-G06-G05-G04-G03-G02

导线原始观测数据
测站点
角度(°′″)
距离（米）
X (米)
Y（米）
G0

3572433.312
505035.703
G02
281.1519
179.7471
3572401.941
504888.085
G01
95.07286
84.7851

G09
85.35247
80.0527

G08
168.0722
110.3101

G07
239.15346
185.9937

G06
132.35257
136.8271

G05
86.18332
148.4722

G04
109.19294
125.9707

G03
172.25167
134.8720

G02
250.01256

3572401.941
504888.085
G0

3572433.312
505035.703

2。根据下面提供的闭合导线观测数据，绘制导线网形图及对其进行平差，输出平差报告。
注意闭合的导线的起终点B的观测数据的录入方式。及定向点A的坐标如何推算

测站点
角度(°′″)
距离（米）
X (米)
Y（米）
A

B
192 17 00
219.846
48311.264
27278.095
2
133 44 59
133.119

3
106 29 28
122.756

4
82 30 31
116.748

5
206 54 53
139.511

6
111 23 06
109.124

B
246 40 26

48311.264
27278.095
A

其中，已知边αAB的方位角为226°44′50″
3.无定向导线的观测数据如图所示，已知A点坐标A（200.000,200.000），B点坐标B（155.370,756.060），使用平差易软件对其进行平差，输出平差报告。

214°50′00″
A 219.260 2
93.400
147°44′30″ 187.810
1 B
注意，无定向导线的平差与一般导线平差的区别在：坐标推算时，使用“平差->无定向导线坐标推算”菜单，其他步骤一致。
4.根据下面导线网的观测数据，使用软件对其进行平差计算，输出平差报告。
测站点
定向点
水平角
边长（M）
1
2
0

3
57.20321
2300.06
4
113.140635
3090.353
2
5
0
3643.234
3
32.122292
2115.919
4
57.50153
4363.611
1
98.261273

3
1
0

2
56.253779

5
172.533944
2169.073
4
282.295383
2620.909
4
1
0
