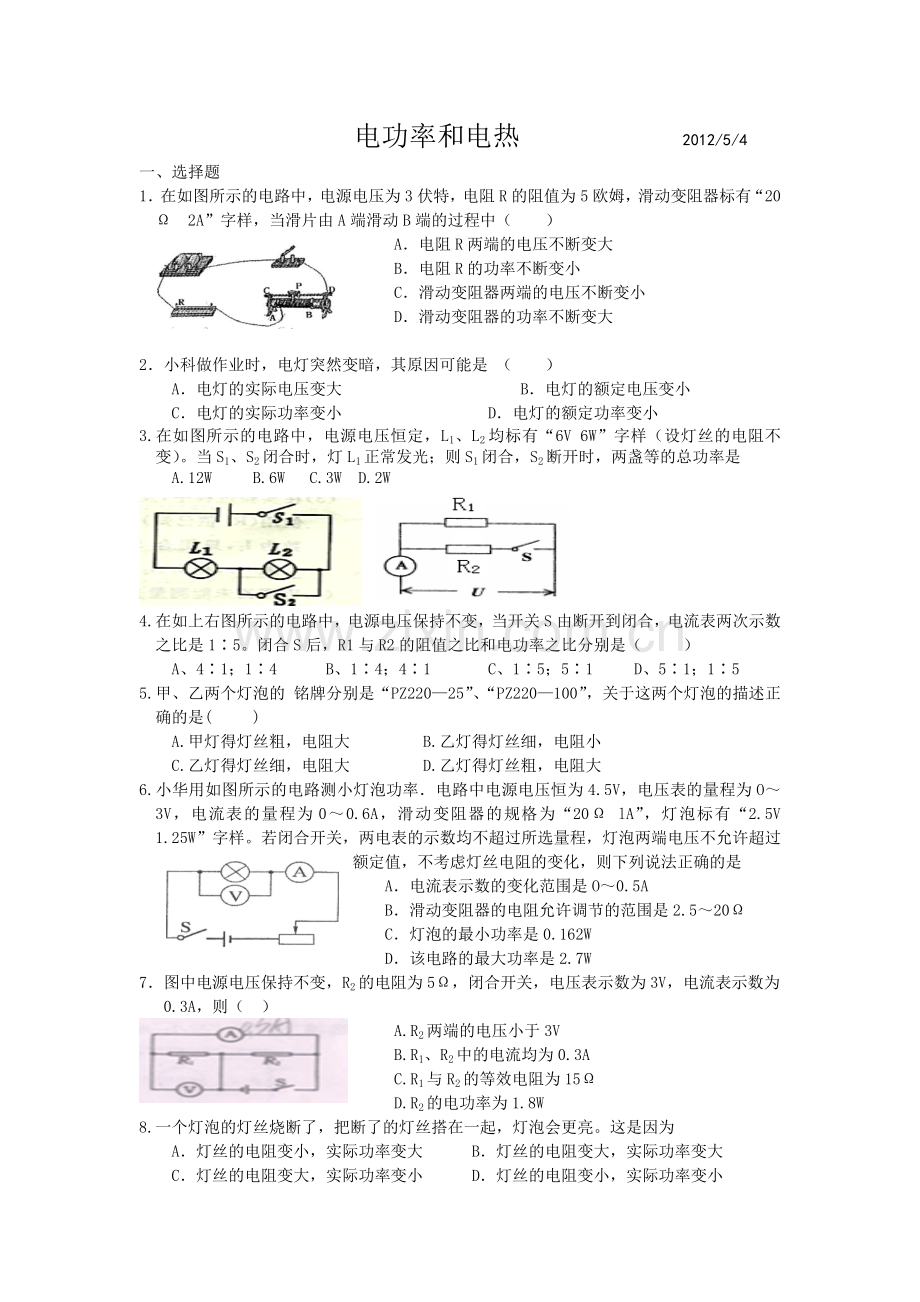

电功率和电热 2012/5/4
一、选择题
1．在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20 Ω 2A”字样，当滑片由A端滑动B端的过程中（ ）
A．电阻R两端的电压不断变大
B．电阻R的功率不断变小
C．滑动变阻器两端的电压不断变小
D．滑动变阻器的功率不断变大

2．小科做作业时，电灯突然变暗，其原因可能是 （ ）
A．电灯的实际电压变大 B．电灯的额定电压变小
C．电灯的实际功率变小 D．电灯的额定功率变小
3.在如图所示的电路中，电源电压恒定，L1、L2均标有“6V 6W”字样（设灯丝的电阻不变）。当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏等的总功率是
A.12W B.6W C.3W D.2W

4.在如上右图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。闭合S后，R1与R2的阻值之比和电功率之比分别是（ ）
A、4∶1；1∶4　　 B、1∶4；4∶1　 　C、1∶5；5∶1　 D、5∶1；1∶5
5.甲、乙两个灯泡的 铭牌分别是“PZ220—25”、“PZ220—100”，关于这两个灯泡的描述正确的是( )
A.甲灯得灯丝粗，电阻大 B.乙灯得灯丝细，电阻小
C.乙灯得灯丝细，电阻大 D.乙灯得灯丝粗，电阻大
6.小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是
A．电流表示数的变化范围是O～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
7．图中电源电压保持不变，R2的电阻为5Ω，闭合开关，电压表示数为3V，电流表示数为0.3A，则（ ）
A.R2两端的电压小于3V
B.R1、R2中的电流均为0.3A
C.R1与R2的等效电阻为15Ω
D.R2的电功率为1.8W
8.一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮。这是因为
A．灯丝的电阻变小，实际功率变大 B．灯丝的电阻变大，实际功率变大
C．灯丝的电阻变大，实际功率变小 D．灯丝的电阻变小，实际功率变小

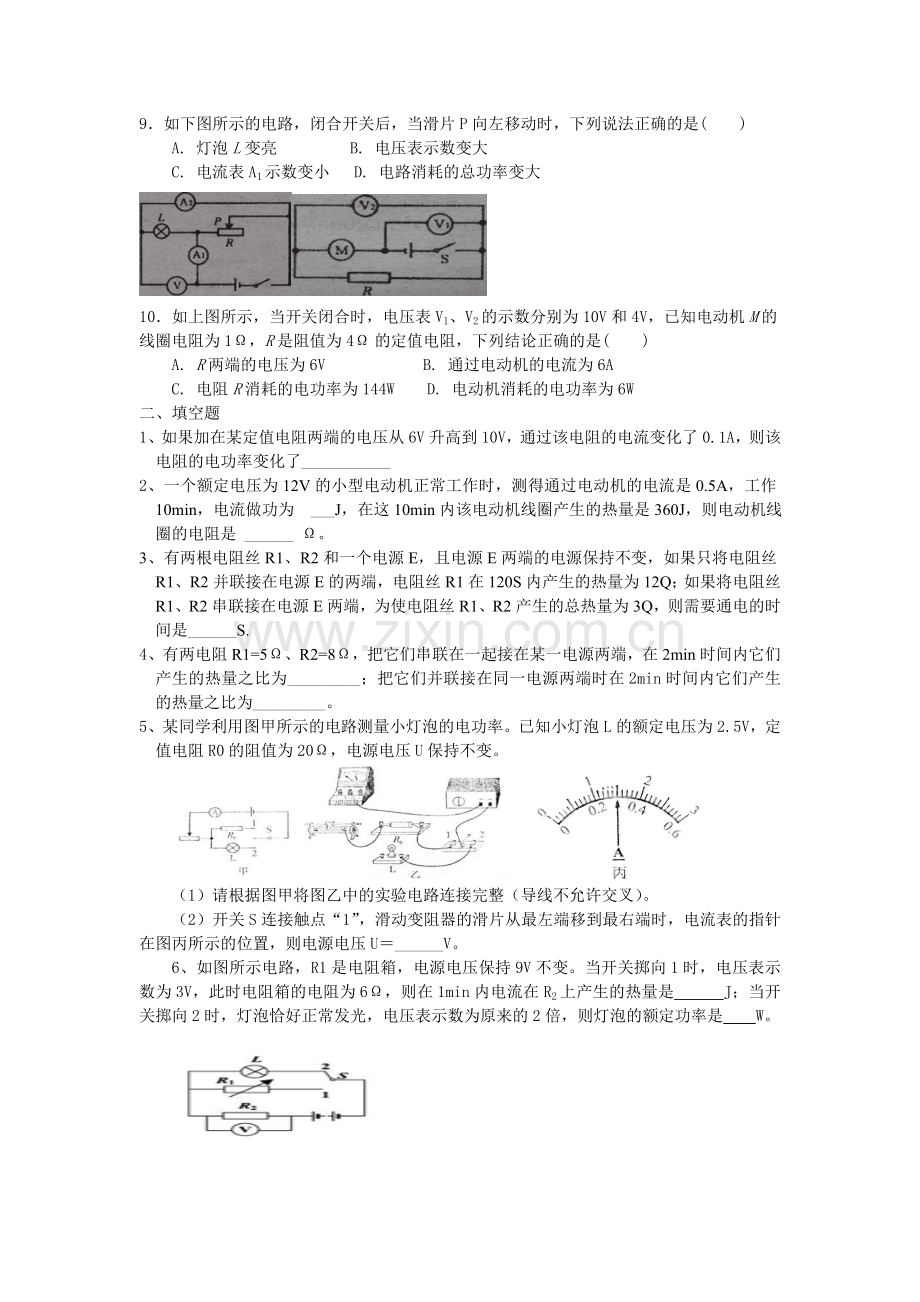

9．如下图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是( )
A. 灯泡L变亮 B. 电压表示数变大
C. 电流表A1示数变小 D. 电路消耗的总功率变大

10．如上图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是( )
A. R两端的电压为6V B. 通过电动机的电流为6A
C. 电阻R消耗的电功率为144W D. 电动机消耗的电功率为6W
二、填空题
1、如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了___________
2、一个额定电压为12V的小型电动机正常工作时，测得通过电动机的电流是0.5A，工作10min，电流做功为 ___J，在这10min内该电动机线圈产生的热量是360J，则电动机线圈的电阻是 ______ Ω。
3、有两根电阻丝R1、R2和一个电源E，且电源E两端的电源保持不变，如果只将电阻丝R1、R2并联接在电源E的两端，电阻丝R1在120S内产生的热量为12Q；如果将电阻丝R1、R2串联接在电源E两端，为使电阻丝R1、R2产生的总热量为3Q，则需要通电的时间是______S.
4、有两电阻R1=5Ω、R2=8Ω，把它们串联在一起接在某一电源两端，在2min时间内它们产生的热量之比为_________；把它们并联接在同一电源两端时在2min时间内它们产生的热量之比为_________。
5、某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2.5V，定值电阻R0的阻值为20Ω，电源电压U保持不变。

（1）请根据图甲将图乙中的实验电路连接完整（导线不允许交叉）。
（2）开关S连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，电流表的指针在图丙所示的位置，则电源电压U＝______V。
6、如图所示电路，R1是电阻箱，电源电压保持9V不变。当开关掷向1时，电压表示数为3V，此时电阻箱的电阻为6Ω，则在1min内电流在R2上产生的热量是 J；当开关掷向2时，灯泡恰好正常发光，电压表示数为原来的2倍，则灯泡的额定功率是 W。

三、计算题
1、某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A的电流时，每分钟可产生6.6×104J的热量。求: (1)此时电阻丝的电功率；(2)此时电阻丝的电阻；(3)此时电阻丝的工作电压。

2、如图所示的电路中，当ab两点间接入4Ω和9Ω的电阻时，其在5s内产生的热量为80J。求：⑴电源的电压
⑵。ab两点间接入4Ω和9Ω的电阻时，电路中的电流；

3、如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1 = 10Ω，R2= 15Ω，电流表的量程为0.6A。
(l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R1产生的热量是多少?
(2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。

4、在如图所示的电路中，设电源电压不变，灯泡L上标有“6V, 3W”字样，当K1闭合，单刀双掷开关K2接a时，灯泡L正常发光；当K1断开，单刀双掷开关K2接b时，电压表示数为3V。（设灯丝的电阻不变）求：
（1）电源电压是多少V？ （2）电阻R 的阻值是多少Ω？
（3）K1断开，K2接b 时，该灯泡L在1分钟内产生的电热是多少？

5．如图甲所示为某小组设计的模拟调光灯电路，选用的电源电压恒为6V，灯泡上标有“3.8V 0.4A”字样，变阻器上标有“20Ω 1A”字样．
（1）求灯泡正常发光时的电阻． （2）求灯泡正常发光时变阻器2min产生的热量．
（3）使用中小明发现这个电路存在缺陷，于是他在电路中串联了一个电阻R0，电路如图乙所示．你认为R0在电路中起到了什么作用？其阻值为多大比较合适？

S
L
P
R0
甲
乙
S
L
P

6．目前，许多城市的十字路口都安装了太阳能红绿灯，白天太阳能电池板给红绿灯供电，同时多余的电能又给蓄电池充电。在阴雨天和晚上蓄电池又能给红绿灯共电，使红绿灯能连续工作，其主要参数见下表

（1）若每天有效受光时间为6h，每平方米的面积上太阳辐射的功率为103W，求这种太阳能电池板每天获得的电能。
（2）某十字路口的太阳能红绿灯，每天获得的电能可使它连续工作40h，求：该十字路口的太阳能红绿灯正常工作时的总功率。

7、在如图所示的电路中，电流表的量程为0～0.6A，电压表的最程为0～3V，R3＝4Ω。求（画出相应的等效电路图）：
（1）只闭合开关S1时，电路在2s时间内消耗的功率产生的电热为8J，则电源电压U=?
（2）只闭合开关S2时，灯泡R,1正常发光，R3消耗的功率为0.64W，则灯泡的电阻R1=?（写出该小题的解题思路后再求解）
（3）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的取值范围是多少?
