电场及电势习题1.doc

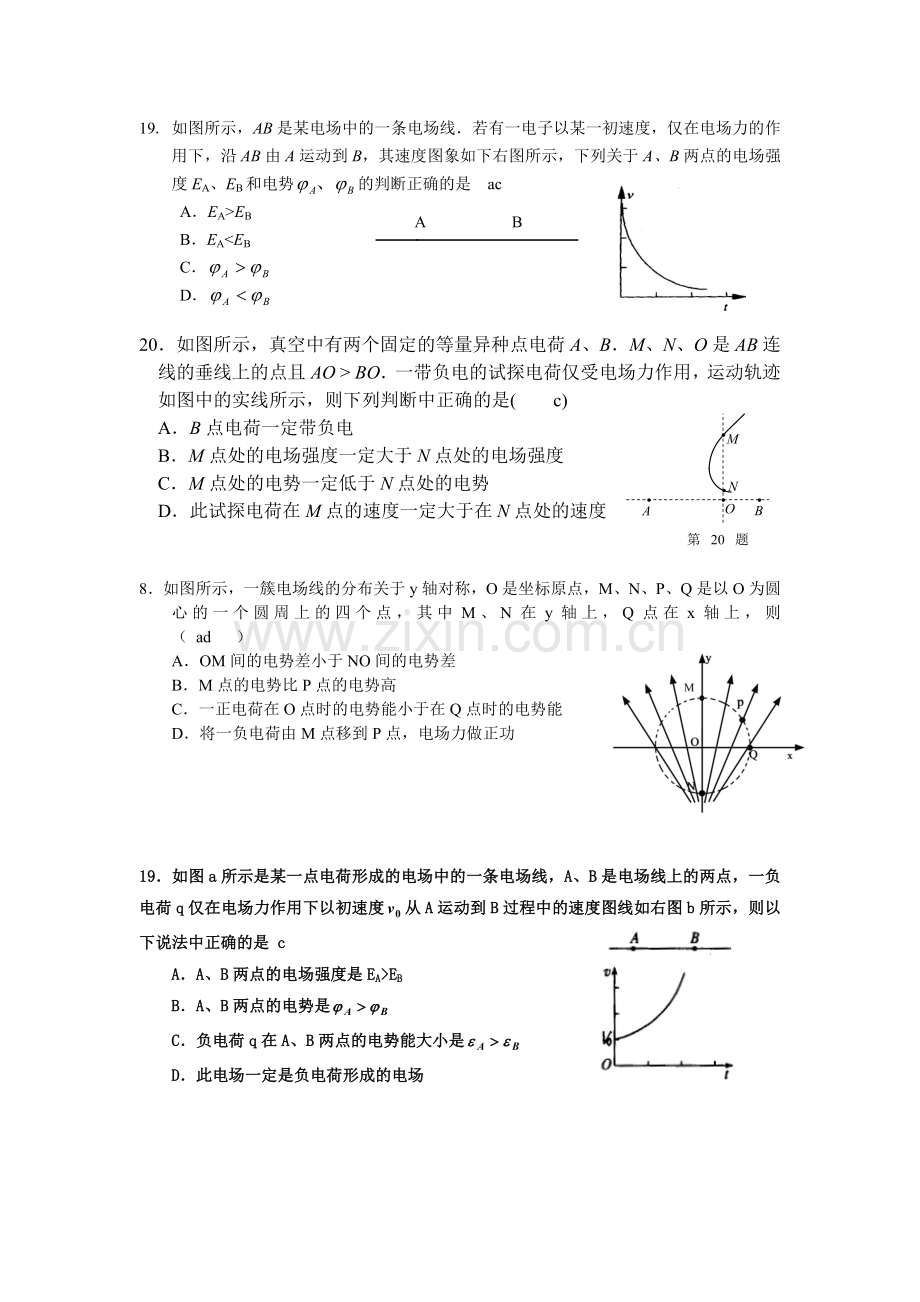

19. 如图所示，AB是某电场中的一条电场线．若有一电子以某一初速度，仅在电场力的作用下，沿AB由A运动到B，其速度图象如下右图所示，下列关于A、B两点的电场强 度EA、EB和电势的判断正确的是 ac
．
A
B

A
2R
．

A．EA>EB
B．EA<EB
C．
D．

20．如图所示，真空中有两个固定的等量异种点电荷A、B．M、N、O是AB连线的垂线上的点且AO > BO．一带负电的试探电荷仅受电场力作用，运动轨迹如图中的实线所示，则下列判断中正确的是( c)
A
B
O
N
M
第20题图
A．B点电荷一定带负电
B．M点处的电场强度一定大于N点处的电场强度
C．M点处的电势一定低于N点处的电势
D．此试探电荷在M点的速度一定大于在N点处的速度

8．如图所示，一簇电场线的分布关于y轴对称，O是坐标原点，M、N、P、Q是以O为圆心的一个圆周上的四个点，其中M、N在y轴上，Q点在x轴上，则 （ ad ）
A．OM间的电势差小于NO间的电势差
B．M点的电势比P点的电势高
C．一正电荷在O点时的电势能小于在Q点时的电势能
D．将一负电荷由M点移到P点，电场力做正功

19．如图a所示是某一点电荷形成的电场中的一条电场线，A、B是电场线上的两点，一负电荷q仅在电场力作用下以初速度从A运动到B过程中的速度图线如右图b所示，则以下说法中正确的是 c
A．A、B两点的电场强度是EA>EB
B．A、B两点的电势是
C．负电荷q在A、B两点的电势能大小是
D．此电场一定是负电荷形成的电场

1．如图所示，P、Q是两个电荷量相等的点电荷，它们连线的中点是O，A、B是中垂线上的两点， C、D是两电荷连线上的两点，则cd
A．A点的电场强度一定大于B点的电场强度
B．C、D两点的电场强度一定相同
C．A、B两点的电势可能相等
D．C、D两点的电势可能相等

°b
a
°
10．如图所示，实线是一个电场中的电场线，虚线是一带电粒子在此电场中运动的轨迹，若带电粒子是从a处运动到b的。以下有关a、b两处的比较正确的是a
A．a处的场强较强
B．带电粒子在b处时电势能较小
C．b处的电势较高
D．带电粒子在a处时速度较小

＋
－
•
•
•
a
b
C
20．等量异种点电荷的连线和其中垂线如图所示，现将一个带负电的检验电荷
先从图中a点沿直线移到b点，再从b点沿直线移到c点．则（ ）
A．从a点到b点，电势逐渐增大
B．从a点到b点，电场强逐渐增大
C．从a点到c点，检验电荷所受电场力的方向始终不变
D．从a点到c点，检验电荷的电势能先不变后增大

9．如图所示，空间的虚线框内有匀强电场，AA′、BB′、CC′是该电场的三个等势面，相邻等势面间的距离均为0.5cm，其中BB′为零势能面。一个质量为m，带电量为+q的粒子沿AA′方向以初动能Ek自图中的P点进入电场，刚好从C′点离开电场。已知PA′=2cm。粒子的重力忽略不计。下列说法中正确的是( bd )
A．该粒子通过等势面BB′时的动能是1.25Ek,
B．该粒子到达C′点时的动能是2Ek,
C．该粒子在P点时的电势能是Ek,
D．该粒子到达C′点时的电势能是—0.5Ek,

9、两电荷量分别为q1和q2的点电荷放在x轴上的A、B两点，两电荷连线上各点电势随x变化的关系图线如图所示，其中P点电势最低，且AP＞BP，则（ ab ）
A．P点的电场强度大小为零
B．q1的电荷量大于q2的电荷量
C．q1和q2是同种电荷，但不一定是正电荷
D．负电荷从P点左侧移到P点右侧，电势能先减小后增大

x
o
A(L,0,0)
B(0,L,0)
C(0,0,L)
D(2L,0,0)
y
z
Q
8.在空间直角坐标系O­xyz中，有一四面体C-AOB，C、A、O、B为四面体的四个顶点，且O(0,0,0)、A(L,0,0)、B(0,L,0)、 C(0,0,L)，D(2L,0,0)是x轴上一点，在坐标原点O处固定着+Q的点电荷，下列说法正确的是
A.A、B、C三点的电场强度相同
B.电势差UOA =UAD
C.将一电子由C点分别移动到A、B两点，电场力做功相同
D.电子在A点的电势能大于在D点的电势能

8．【试题答案】C
【命题立意】考查电场强度、电势差、电势能、电场力做功等知识点的掌握及学生空间想象能力。
【解 析】A、B、C三点的电场强度大小相同，方向不同。A错。电势差UOA >UAD ,B错。电子在A点的电势能小于在D点的电势能,D错。

8.直线CD是某电场中的一条电场线，若将一电子从A点处静止释放，电子沿电场线从A到B运动过程中的速度随时间变化的图线如图所示。则A、B两点的电势φA、φB的高低、场强EA、EB及电子在A、B两点的电势能εA、εB的大小关系是a
A.εA＞εB；EA＞EB B.φA＞φB；EA＞EB
C.εA＜εB；EA＜EB D.φA＜φB；EA＜EB

5．等量异种点电荷的连线和中垂线如图所示，现将一个带负电的检验电荷先从图中的a点沿直线移动到b点，再从b点沿直线移动到c点，则检验电荷在此全过程中 （ad ）
A．所受电场力的方向不变
B．所受电场力的大小恒定
C．电场力一直做正功
D．电势能先不变后减小
