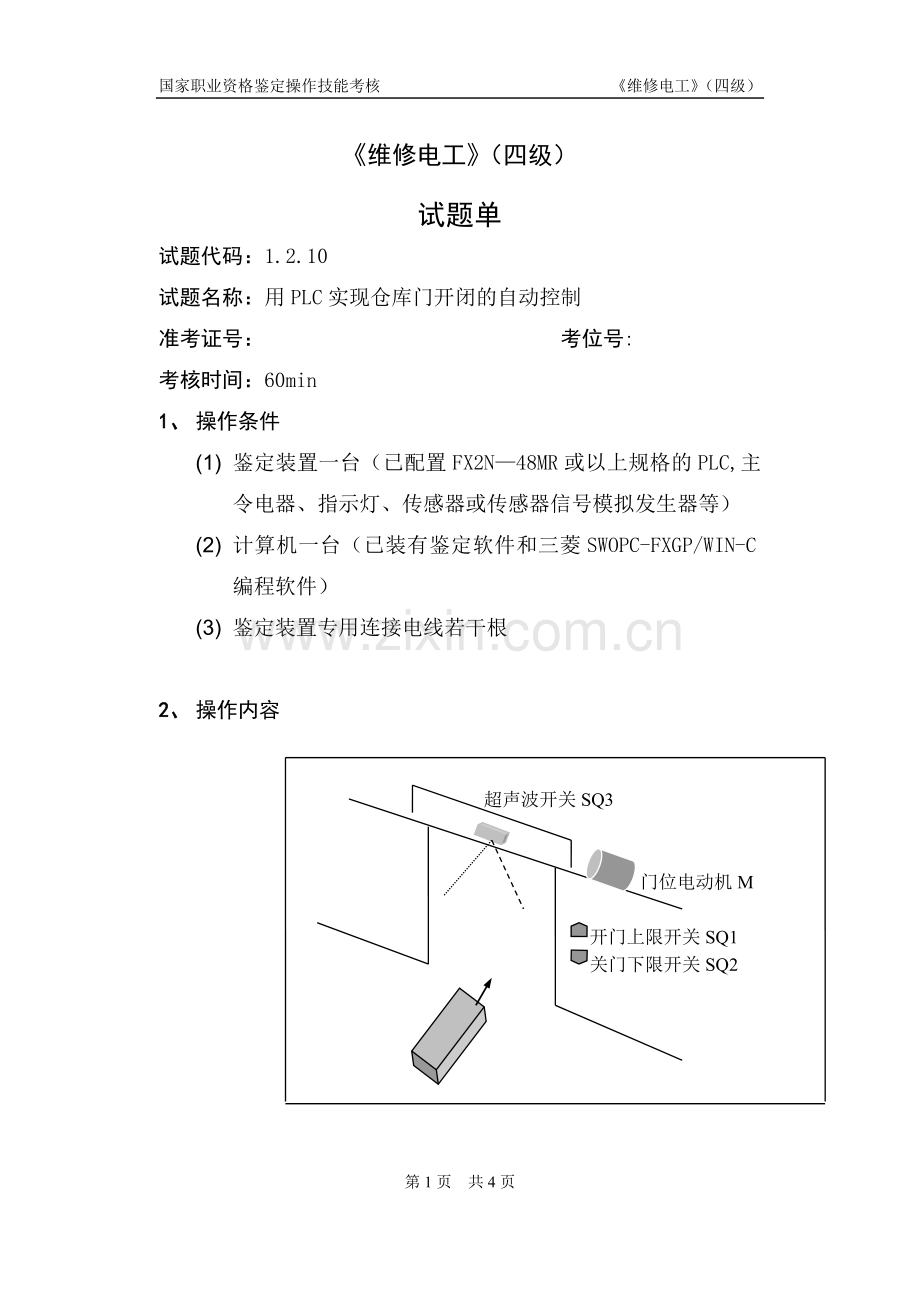

国家职业资格鉴定操作技能考核 《维修电工》（四级）
《维修电工》（四级）
试题单
试题代码：1.2.10
试题名称：用PLC实现仓库门开闭的自动控制
准考证号： 考位号:
考核时间：60min
1、 操作条件
(1) 鉴定装置一台（已配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）
(2) 计算机一台（已装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）
(3) 鉴定装置专用连接电线若干根

2、 操作内容

超声波开关SQ3

门位电动机M

开门上限开关SQ1
关门下限开关SQ2

控制要求：
正转接触器KM1使电机开门，反转接触器KM2使电机关门。在库门的上方装设一个超声波传感器SQ3，当来人（车）进入时产生输出电信号（SQ3=ON），由该信号使电机M正转使卷帘上升开门，门升至上限位开关SQ1后停止。延时Xs电机M反转,使卷帘下降自动关门。门关至下限位开关SQ2后停止。电机关门时若超声波开关或光电的探测接到信号时，则立即停止关门并自动转为开门。用按钮SB1手动控制开门和SB2手动控制关门。手动开关门时，自动开关门控制无效。

各元器件说明和输入输出端口配置表由鉴定软件自动生成。
(1) 在鉴定装置上进行接线；
(2) 根据控制要求设计PLC梯形图或语句表；
(3) 进行程序输入并完成系统调试。

3、 操作要求
(1) 用FX2N系列PLC按控制要求写出梯形图或语句表；
(2) 按输入输出端口配置表接线；
(3) 用基本指令编制的程序，进行程序输入并完成系统调试。
(4) 未经允许擅自通电，造成设备损坏者该项目零分。

输入
输出
设备
端口编号
设备
端口编号
开门上限开关SQ1
X1
开门KM1
Y0
开门下限开关SQ2
X2
关门KM2
Y1
超声波开关SQ3
X0

按钮SB1
X3

按钮SB2
X4

X秒为6秒
