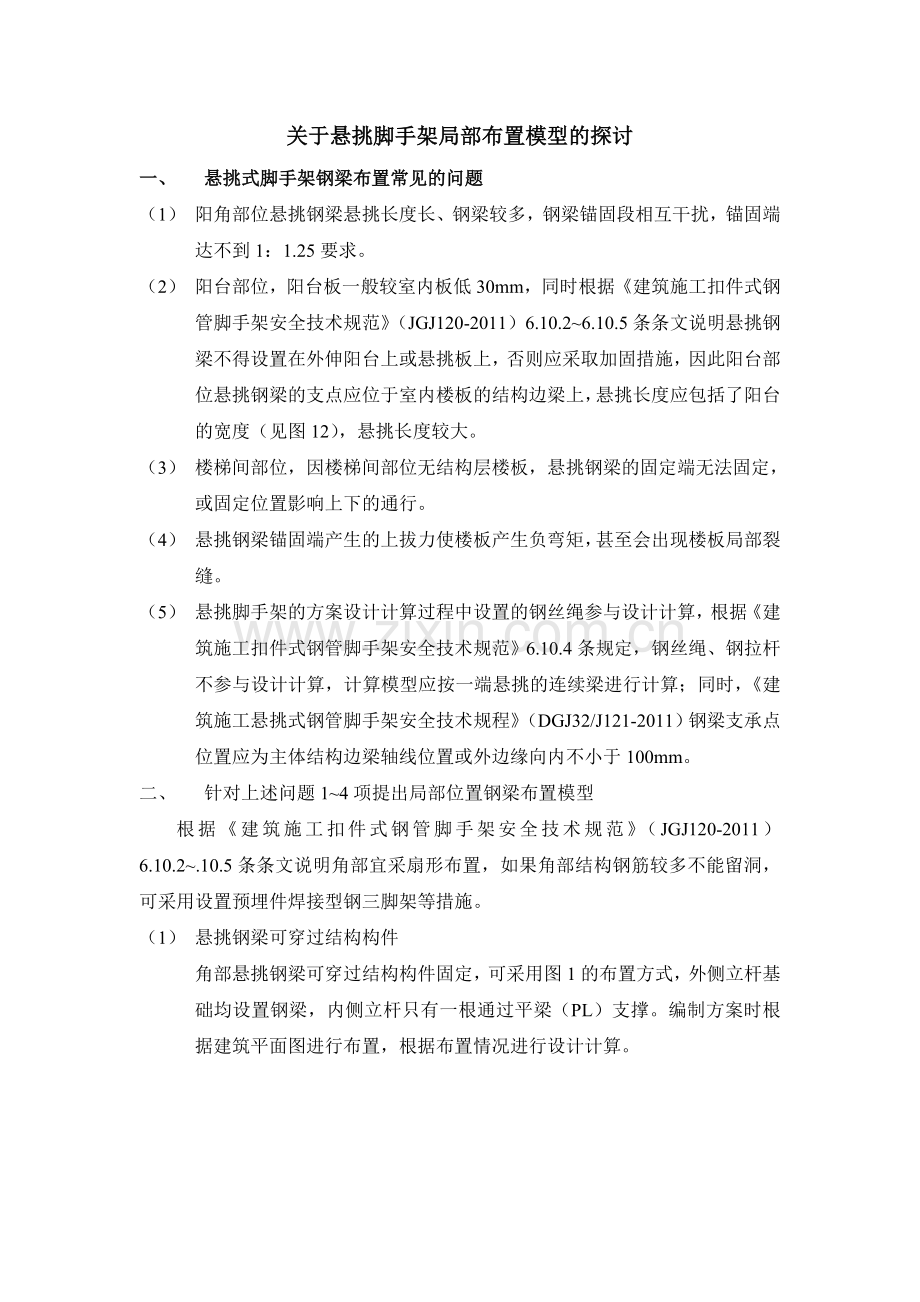

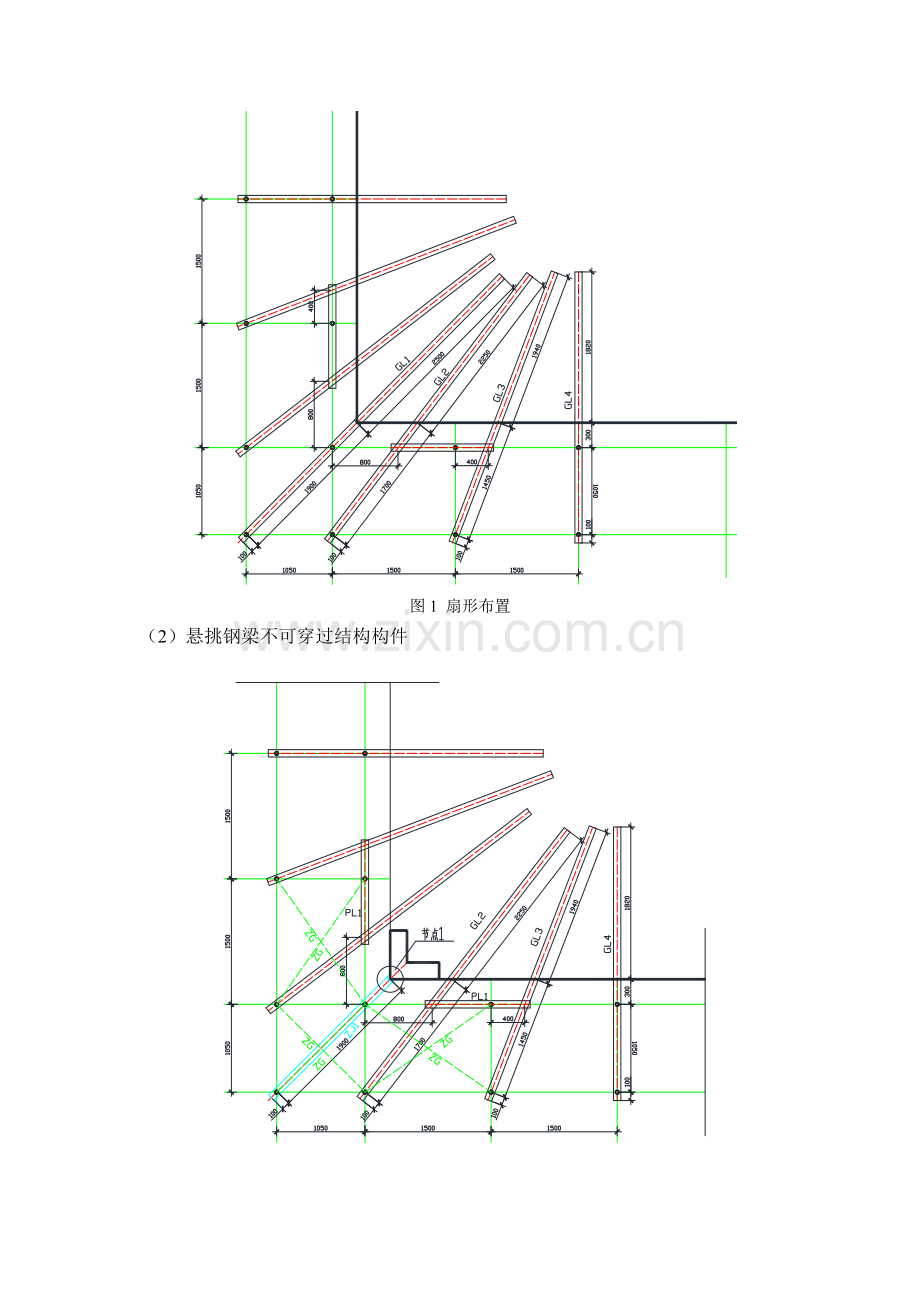

关于悬挑脚手架局部布置模型的探讨一、 悬挑式脚手架钢梁布置常见的问题（1） 阳角部位悬挑钢梁悬挑长度长、钢梁较多，钢梁锚固段相互干扰，锚固端达不到1：1.25要求。（2） 阳台部位，阳台板一般较室内板低30mm，同时根据建筑施工扣件式钢管脚手架安全技术规范（JGJ120-2011）6.10.26.10.5条条文说明悬挑钢梁不得设置在外伸阳台上或悬挑板上，否则应采取加固措施，因此阳台部位悬挑钢梁的支点应位于室内楼板的结构边梁上，悬挑长度应包括了阳台的宽度（见图12），悬挑长度较大。（3） 楼梯间部位，因楼梯间部位无结构层楼板，悬挑钢梁的固定端无法固定，或固定位置影响上下的通行。（4） 悬挑钢梁锚固端产生的上拔力使楼板产生负弯矩，甚至会出现楼板局部裂缝。（5） 悬挑脚手架的方案设计计算过程中设置的钢丝绳参与设计计算，根据建筑施工扣件式钢管脚手架安全技术规范6.10.4条规定，钢丝绳、钢拉杆不参与设计计算，计算模型应按一端悬挑的连续梁进行计算；同时，建筑施工悬挑式钢管脚手架安全技术规程（DGJ32/J121-2011）钢梁支承点位置应为主体结构边梁轴线位置或外边缘向内不小于100mm。二、 针对上述问题14项提出局部位置钢梁布置模型根据建筑施工扣件式钢管脚手架安全技术规范（JGJ120-2011）6.10.2.10.5条条文说明角部宜采扇形布置，如果角部结构钢筋较多不能留洞，可采用设置预埋件焊接型钢三脚架等措施。（1） 悬挑钢梁可穿过结构构件角部悬挑钢梁可穿过结构构件固定，可采用图1的布置方式，外侧立杆基础均设置钢梁，内侧立杆只有一根通过平梁（PL）支撑。编制方案时根据建筑平面图进行布置，根据布置情况进行设计计算。图1 扇形布置（2）悬挑钢梁不可穿过结构构件 图2 型钢三脚架布置示意图图3 型钢三角架侧面图图4 直角部位型钢三角架钢梁与结构连接示意图（节点1）图5直角部位型钢三角架钢支撑与结构连接示意图（节点1）图6三角架梁与结构连接示意图（节点2）图7三角钢架支撑与结构连接示意图（节点2）图8 平梁钢架结构示意图（GJ1）图9 平梁钢架与钢梁连接示意图图10 平梁钢架节点连接示意图剪刀力墙边缘构件位置或框架柱等位置钢筋较密，悬挑钢梁无法通过，切断或移动钢筋对结构不利，建议这些位置可以采用三角型钢架作为脚手架支撑的形式；三角型钢架与结构连接示意图如图3、4、5、6，三角型钢架高强螺栓应锚固与混凝土结构构件，连接与梁等构件时应进行受力复核，连接板宜采用Q235、Q345级钢，厚度可根据受力情况确定，且不小于12mm和高强螺栓间距的1/8;预埋或对拉螺栓应采用承压型高强螺栓，每一节点不得少于4根，螺栓间距和边距根据钢结构设计规范要求确定，高强螺栓预埋长度根据混凝土结构设计规范计算确定，且不小于15d，d为螺栓直径；三角型钢架之间及与两侧悬挑钢梁之间应在立杆底部设置保证型钢架侧向稳定的钢管水平支撑ZG(如图2所示)；外侧立杆基础底部无钢梁时，应设置如图2、图8所示平梁钢架，保证整体稳定，平梁钢架及连接大样示意如图8、9、10；所有螺栓与结构连接位置设置8mm厚垫板，尺寸不小于5d，d为螺栓直径。（3）阳台及悬挑板位置图11 阳台部位三角钢架布置示意图图12 阳台部位三角钢架连接示意图（ZG2）阳台部位及其两侧钢梁悬挑端长度包括阳台宽度，悬挑长度较长，规范不允许直接支撑于悬挑板或阳台，即使采取施加钢支撑等形式加强措施，搭设钢架时混凝土未达设计强度，依然可能会对结构造成损坏，且无法准确计算钢梁和构件的受力情况，故建议采用如图11、图12所示三角钢架作为脚手架的支撑构件；钢梁及刚支撑根据受力情况进行设计计算，但钢梁不小于I16，支撑架部小于14b，钢架之间采用钢管支撑（ZG）增加整体稳定。三角钢架中钢支撑不能如图12固定于结构梁时，也可锚固于剪力墙等混凝土结构构件（如图3），并对结构构件进行受力复核。（4）楼梯间部位图13中楼梯间三角型钢架ZJ3具体做法同图3，连接节点不得与砌筑结构连接；图14中悬挑钢梁与钢平梁连接示意如图15，钢平梁PL1节点1做法同悬挑梁锚固端U形钢筋拉环或锚固螺栓；图13 楼梯间部位三角钢架连接示意图图14 楼梯间部位PL1连接示意图图15 PL1与钢梁GL4连接示意图（5）其他图16 楼板加强区域用于型钢悬挑梁锚固的U形钢筋或螺栓，对建筑结构混凝土板有一个上拔力，在上拔力作用下，楼板产生负弯矩，此负弯矩可能会使板面开裂，因此建议按建筑结构荷载规范（GB50009-2012）附录C将集中荷载转变为等效均布活荷载，按双向板复核楼板板面配筋是否满足要求；对于阳角等集中荷载部位如图16所示，且未配置上层钢筋网时，建议在2x2m范围内布置不小与8150双向钢筋网。a) 预埋螺栓固定 b)钢筋拉环锚固（拉环压在楼板下层钢筋下面） c)钢筋拉环锚固（拉环压在楼板下层钢筋上面） d)钢筋拉环大样图17钢梁固定端锚固示意图钢梁固定端锚固常用如图17中（a、b、c）三种形式，预埋拉环锚固长度不得小于30d，鉴于工程现场楼板实际厚度不能达到120mm，且b、c两种情况作为隐蔽工程不能完全验收的情况下，存在安全隐患，故建议采用图a所示的情况，压板不小于-100x10mm，每根穿板螺栓每端螺母不少于2个，螺纹露出螺母不少于3扣，应根据压板受力情况对楼板局部受压情况进行验算；在焊接质量无法保证的情况下，不建议使用压板与螺栓采用焊接的连接方式。三、 三角型钢架的计算要点图18 三角型钢架计算简图（1） 如图18中，钢梁（1-2）按简支梁设计，钢支撑（1-3）按轴心受压构件设计计算；强度、稳定性、变形的验算，按照江苏省建筑施工悬挑式钢管脚手架安全技术规程5.2节相关内容进行设计计算。（2） 节点1、2、3处直角角焊缝按钢结构设计规范(B50017-2003)3.4.2条、7.1.3条进行设计计算，且符合8.2节等关构造要求。（3） 穿墙或预埋高强螺栓应按钢结构设计规范7.2.3条进行设计计算、同时符合8.3节相关构造要求；预埋螺栓需对预埋长度等进行设计计算，同时满足混凝土结构设计规范（GB50010-2010）对预埋长度相关规定。（4） 节点连接计算应根据脚手架搭设高度和混凝土实际强度，分阶段进行设计计算。
