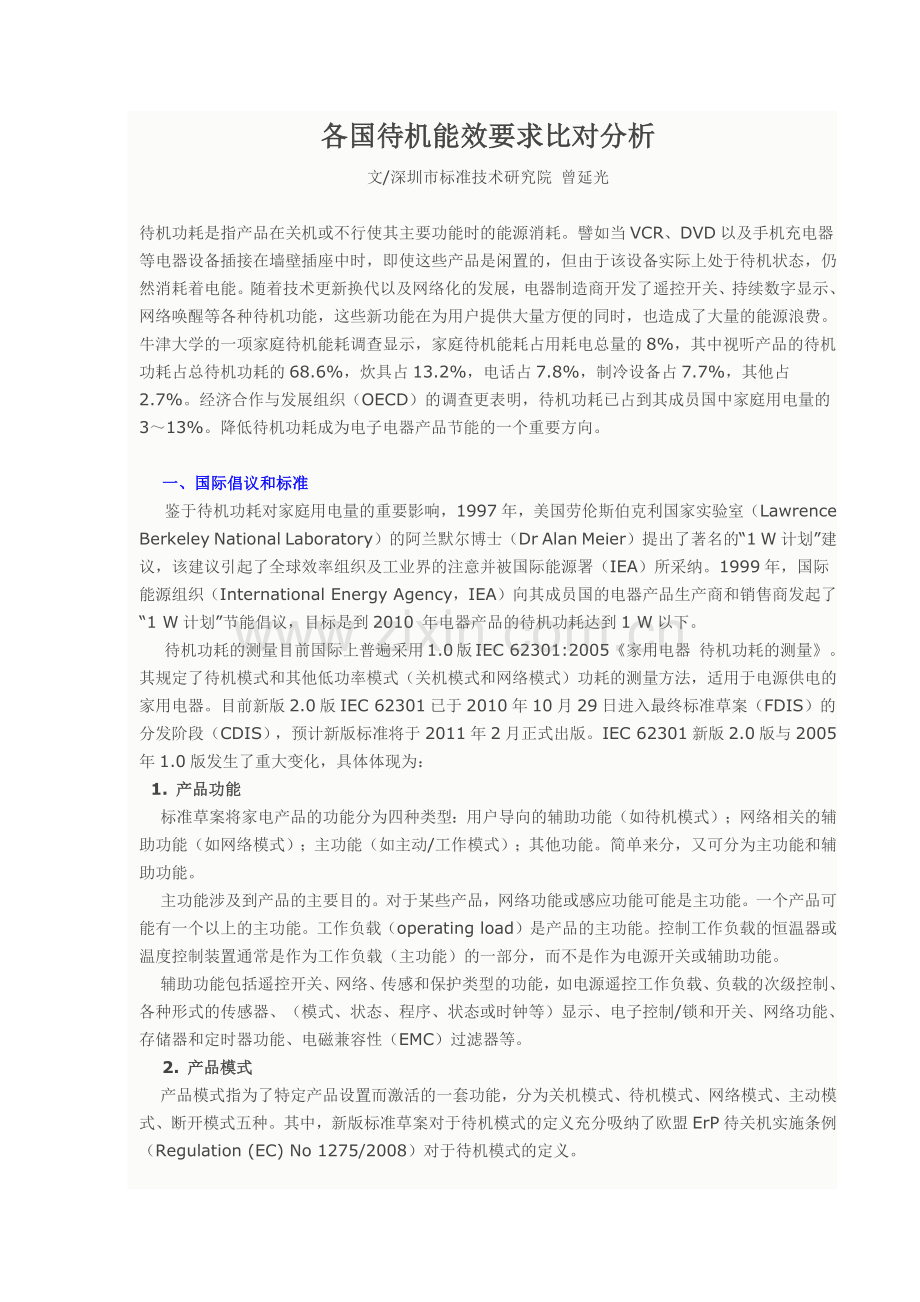

各国待机能效要求比对分析
文/深圳市标准技术研究院 曾延光

待机功耗是指产品在关机或不行使其主要功能时的能源消耗。譬如当VCR、DVD以及手机充电器等电器设备插接在墙壁插座中时，即使这些产品是闲置的，但由于该设备实际上处于待机状态，仍然消耗着电能。随着技术更新换代以及网络化的发展，电器制造商开发了遥控开关、持续数字显示、网络唤醒等各种待机功能，这些新功能在为用户提供大量方便的同时，也造成了大量的能源浪费。牛津大学的一项家庭待机能耗调查显示，家庭待机能耗占用耗电总量的8%，其中视听产品的待机功耗占总待机功耗的68.6%，炊具占13.2%，电话占7.8%，制冷设备占7.7%，其他占2.7%。经济合作与发展组织（OECD）的调查更表明，待机功耗已占到其成员国中家庭用电量的3～13%。降低待机功耗成为电子电器产品节能的一个重要方向。

    一、国际倡议和标准
    鉴于待机功耗对家庭用电量的重要影响，1997年，美国劳伦斯伯克利国家实验室（Lawrence Berkeley National Laboratory）的阿兰默尔博士（Dr Alan Meier）提出了著名的“1 W计划”建议，该建议引起了全球效率组织及工业界的注意并被国际能源署（IEA）所采纳。1999年，国际能源组织（International Energy Agency，IEA）向其成员国的电器产品生产商和销售商发起了“1 W计划”节能倡议，目标是到2010 年电器产品的待机功耗达到1 W以下。
    待机功耗的测量目前国际上普遍采用1.0版IEC 62301:2005《家用电器 待机功耗的测量》。其规定了待机模式和其他低功率模式（关机模式和网络模式）功耗的测量方法，适用于电源供电的家用电器。目前新版2.0版IEC 62301已于2010年10月29日进入最终标准草案（FDIS）的分发阶段（CDIS），预计新版标准将于2011年2月正式出版。IEC 62301新版2.0版与2005年1.0版发生了重大变化，具体体现为：
  1. 产品功能
    标准草案将家电产品的功能分为四种类型：用户导向的辅助功能（如待机模式）；网络相关的辅助功能（如网络模式）；主功能（如主动/工作模式）；其他功能。简单来分，又可分为主功能和辅助功能。
    主功能涉及到产品的主要目的。对于某些产品，网络功能或感应功能可能是主功能。一个产品可能有一个以上的主功能。工作负载（operating load）是产品的主功能。控制工作负载的恒温器或温度控制装置通常是作为工作负载（主功能）的一部分，而不是作为电源开关或辅助功能。
    辅助功能包括遥控开关、网络、传感和保护类型的功能，如电源遥控工作负载、负载的次级控制、各种形式的传感器、（模式、状态、程序、状态或时钟等）显示、电子控制/锁和开关、网络功能、存储器和定时器功能、电磁兼容性（EMC）过滤器等。
    2. 产品模式
    产品模式指为了特定产品设置而激活的一套功能，分为关机模式、待机模式、网络模式、主动模式、断开模式五种。其中，新版标准草案对于待机模式的定义充分吸纳了欧盟ErP待关机实施条例（Regulation (EC) No 1275/2008）对于待机模式的定义。

    二、欧盟
    最初，欧盟是与电器制造商合作，推出行业自律的行为规范或自愿性协议，产品包括DVD机、音频设备、电视机、外部电源、数字电视产品（包含机顶盒）等。如1995年开始实施的电视机和录像机的自愿性协议，到1996年已有16个大公司签署了协议，协议要求到2000年电视机和录像机的待机功耗小于6 W，到2009 年小于3 W，并且产品最大待机能耗不大于10 W。
2008年12月18日，欧委会在欧盟官方公报（OJ）上正式公布了ErP的待关机实施条例(EC) No 1275/2008，要求家用和办公用电子电气设备满足有关待机和关机能耗的生态设计要求，并于2009年1月7日开始生效。该条例是ErP指令的第一个实施措施，也是欧盟“1 W计划”由自愿性协议向强制性法规转变的体现，但对于生态设计要求的第二阶段，其待机功耗要求比国际“1 W计划”更为严格。
    条例对家用和办公用电子电气设备有关待机/关机模式下电力消耗的生态设计要求、合格评定、验证程序等进行了规定。
    1. 适用范围
    条例适用于家用和办公用电子电气设备，该类设备应满足以下条件：作为一个单独的功能单元、在市场上有售且是供最终用户使用；属于条例附件I所列的耗能产品；需要从电网电源取电才可操作；且设计在250 V或更低标称电压下使用。
    条例附件I具体列出了涵盖的用能产品，包括四大类：
家用电器：洗衣机、干衣机、洗碗机、电烤箱、电热板、微波炉、烤面包机、电煎锅、电动磨碎机、咖啡机、其他用于开启或封装罐头或包装的电器、电动刀、其他烹饪和食物处理、衣物清洁和保养器具、理发器、电吹风、电动牙刷、电动剃须刀、按摩器具及其他身体保健器具、电秤；
主要使用于室内环境的信息技术设备（对应于EN 55022规定的B类设备）；
消费类电子：收音机、（电视机）、摄像机、录像机、高保真录音机、音频放大器、家庭影院、乐器、其他音视频设备；
玩具、娱乐和运动设备：电动火车或赛车、手持式视频游戏机、带有电子零部件的运动设备、其他玩具、娱乐和运动设备。
    电器的零部件不在本项实施措施的管理范畴。另外，随着电视机实施条例(EC) No 642/2009的出台，电视机被排除在本条例的范畴内。
    2. 定义
    “待机模式”包括“重新激活”和“信息或状态显示”两种情况。其中“重新激活”是指一种通过遥控开关，包括遥控器、内部传感器以及定时器激活其他模式（包括工作模式），使设备进入一种提供其他功能（包括主功能）的运行状态的功能。“信息或状态显示”是指一种在显示器上提供信息或指示设备的某种状态的连续功能，包括时钟，如微波炉带有LCD显示时间和程序状态。“关机模式”是指设备连接到电网电源但不提供任何功能的运行状态，包括仅提供关机模式指示，或仅提供用以确保欧盟电磁兼容指令要求所必须的功能的状态。
    通过对比我们不难发现，现行1.0版IEC 62301:2005《家用电器 待机功耗的测量方法》和2.0版IEC 62087:2008《音视频设备功耗的测量方法》中对于待机模式和关机模式的定义与本实施措施的定义有很大的差异。不过，欧盟在条例中也说明了其定义与正在修订的IEC 62301定义相一致。

本主题由 管理员 wisdom 于 2011/3/7 13:37:11 执行 移动主题 操作
我的仪家我做主！

回到顶部

wisdom

易展论坛

· 组别管理员
· 性别男
· 财富12432
· 经验10098
· 威望2744
· 帖子4676
· 注册时间2009-06-25
 2011-01-27 15:04|只看楼主2楼
字体大小:
三、美国
    1. 总统第13221号行政令
    2001年7月，美国总统布什签署了第13221号行政令（Executive Order 13221），要求联邦政府机构采购待机功耗小于1 W的设备；同时，在政策上，对销售或者购买超高能效的冰箱、冰柜和洗衣机进行税收优惠。此行政令是国际“1 W计划”在美国政策上的直接体现。
    2. “能源之星”计划
    “能源之星”计划将待机关机功耗纳入到其认证范围的产品能效规范中。规定：电视机的待机功耗不超过1 W；音视频产品的睡眠模式功耗一般不超过1 W，而使用网络/控制协议（仅有叫醒/睡眠功能）的睡眠模式功耗不超过2 W；计算机中瘦客户机睡眠模式和关机模式功耗不超过2 W，具有网络唤醒（WOL）功能的可增加0.7 W；对于非专业显示器，小于30英寸的睡眠模式功耗不超过2 W，关机模式功耗不超过1 W，30英寸以上的睡眠模式功耗不超过4 W，关机模式功耗不超过2 W；对于复印机、打印机、传真机、扫描仪及多功能设备等影像设备，其待机功耗不超过1 W。
    3. 《加州电器效率法规》
    《加州电器效率法规》的最新版本CEC-400-2010-012是2010年12月发布的，该法规规定了消费类音视频设备（电视机、紧凑型音频产品、DVD播放器和DVD刻录机）的被动待机最大功率（见表2），测量方法则引用IEC 62087:2002《音视频设备功耗的测量方法》。

4. 《2007年能源独立与安全法案》
    2007年12月美国布什总统签署的《2007年能源独立与安全法案》的第3卷的第310节定义了主动、待机和关机模式（待机模式的定义与IEC 62301新版标准草案类似），并规定法案涵盖的所有产品的测试程序应依据IEC 62301和IEC 62087的最新版本进行修订，以包括待机和关机模式的功耗要求。任何2010年7月1日以后通过的规定或修订涵盖产品测试标准的最终法规，应包含待机和关机模式功耗要求。
我的仪家我做主！

回到顶部

wisdom

易展论坛

· 组别管理员
· 性别男
· 财富12432
· 经验10098
· 威望2744
· 帖子4676
· 注册时间2009-06-25
 2011-01-27 15:07|只看楼主3楼
字体大小:
四、 澳大利亚和新西兰
    为了响应国际“1 W计划”，2002年澳大利亚提出了待机功耗国家战略。该战略分两个阶段实施：2006年达到4 W的自愿性要求；2012年所有产品达到待机1 W和关机0.3 W的强制性目标。
    战略涵盖的产品分为两类，一类是“立即”行动产品，从2003年初～2003年中开始实施，包括：
信息技术设备：个人电脑、计算机显示器、复印机、打印机、扫描仪和多功能设备；
消费类电子：模拟电视、数字电视、VCR、DVD、数字电视机顶盒和转换器、付费电视机顶盒、一体式和便携式家庭影院；
大型家用电器：洗衣机、干衣机、洗碗机和空调器；
小型家用电器：外部电源、烟雾探测器、微波炉。
    另一类是“后续”行动产品，从2004年中～2005年初开始实施，包括：
信息技术设备：传真机、笔记本电脑、调制解调器、带有独立电源的计算机扬声器；
消费类电子：独立的音响系统原件（接收器、扩音器、调谐器、CD播放器和磁带卡座）；
大型家用电器：热水器、房间加热器、烤箱和炉灶、抽油烟机；
小型家用电器：烤面包机、咖啡机、安防系统、遥控车库门自动启闭装置、网络/智能家用产品、运动检测器。
    澳新部级能源理事会（MCE）最近宣布到2013年推出一项限制待机功耗至1 W的立法措施，该立法提案很可能与欧盟ErP指令的待关机实施条例相协调。

    五、加拿大
    加拿大自然资源部（NRCan）于2010年6月发布的对《能源效率条例》第11次修订中，提出了对紧凑型音频产品、电视机和视频产品三类音视频产品引入待机要求，分两个阶段实施：
    第一阶段（2010年7月1日）：类似于《加州电器效率法规》，紧凑型音频产品和视频产品的待机功耗限值为3 W，电视机待机功耗限值为4 W，关机功耗限值为1 W；
    第二阶段（2013年1月1日）：类似于欧盟ErP指令的(EC) No 1275/2008，普通待机功耗限值为0.5 W，信息和状态显示的待机功耗限值为1 W，关机功耗限值为0.5 W。
    另外对于2010年1月1日生产的数字电视适配器，待机功耗不超过1 W。

  六、韩国
    韩国的“待机功耗减低程序制度”（又称“e-standby”计划）提出于1999年4月，该计划针对计算机、显示器、机顶盒等20种办公设备和家用电子产品，要求涵盖产品的待机功耗应低于1 W。
    在韩国待机功耗减低程序制度下，对于符合韩国待机标准并且可自动切换为低功耗模式的产品，制造商或进口商自愿加贴橙色“待机功耗减低产品标记”（“节能小子”标签）；而对于未达到待机功耗的产品，则须加贴强制性黄色警告标记，并且需提供待机功耗的强制性申报。在20种属于待机功耗减低程序制度的产品中，除了节能和自动电源控制装置，其他19种在待机功耗达不到要求时，都须加贴强制性黄色警告标识，它们的实施时间分别为：
第一阶段（2008年8月28日）：电视机；
第二阶段（2009年7月1日）：计算机、显示器、打印机、多功能设备、机顶盒、微波炉
第三阶段（2010年7月1日）：VCR、音频产品、DVD产品、收音机和录音机、门用视频电话、无线/有线电话、电子座厕、传真机、复印机、扫描仪、调制解调器、家庭网关。
我的仪家我做主！

回到顶部

wisdom

易展论坛

· 组别管理员
· 性别男
· 财富12432
· 经验10098
· 威望2744
· 帖子4676
· 注册时间2009-06-25
 2011-01-27 15:12|只看楼主4楼
字体大小:
七、泰国
    2010年8月25日，泰国向WTO秘书处提交WTO/TBT通报，拟对计算机、计算机显示器、打印机、多功能外围设备、扫描仪、电视机、家庭音响系统七类电子产品规定待机功耗要求（详见G/TBT/N/THA/343~349）。这七类产品的待机和关机功耗不得超过表3的最大限值。

除了待机和关机功耗的要求，提案中还对部分设备自动切换为低功耗模式的时间也进行了限定。
我的仪家我做主！

回到顶部

wisdom

易展论坛

· 组别管理员
· 性别男
· 财富12432
· 经验10098
· 威望2744
· 帖子4676
· 注册时间2009-06-25
 2011-01-27 15:14|只看楼主5楼
字体大小:
八、中国
    我国在强制性能效标准或自愿性节能产品认证技术要求中对某些产品的待机与关机值和节能值进行了规定，具体如表4所示。

我的仪家我做主！

回到顶部

wisdom

易展论坛

· 组别管理员
· 性别男
· 财富12432
· 经验10098
· 威望2744
· 帖子4676
· 注册时间2009-06-25
 2011-01-27 15:15|只看楼主6楼
字体大小:
九、能效要求比对分析
    综合上述，我们可以归纳出各国对于待机功耗的能效要求有如下特点：
    (1) 从采取措施来看，有从自愿性措施（协议/认证或政府绿色采购）向强制性法规要求过渡的趋势。欧盟、澳新和韩国都明显呈现了这个特点。而对于较晚规定待关机要求的国家，就直接以强制性法规或标准的形式来规范电子电器产品的待机和关机功耗，如加拿大、中国和泰国等。韩国比较独特，采用了强制性警告标识的措施。总而言之，降低家电产品和办公设备的待机功耗是大势所趋。
    (2) 从国家来看，对于电子电器产品待机功耗的限制措施，有从发达国家（欧、美、澳新、日、韩等）向发展中国家（中国、泰国等）扩散的趋势，对其他起步较晚的发达国家（如加拿大）也有示范效应。
    (3) 从产品范围来看，传统待机功耗针对的是消费类电子（音视频）和办公设备等电子产品，现在有的国家将要求扩展到家用电器（如白电和小家电）及其他有待机功能的电子电器产品。欧盟的范围较广泛，有消费类电子（音视频）、信息技术设备、家用电器以及玩具、娱乐和运动设备四大类；美国加州和加拿大的产品范围较窄，仅对音视频产品；澳新和中国涵盖消费类电子、信息技术设备和家用电器；韩国的20种产品主要为消费类电子和信息技术设备，还包括无线/有线电话、调制解调器、家庭网关等电子产品；泰国拟管制的产品也主要是信息技术设备和音视频产品。
    (4) 从待机/关机功耗最大限值来看，一般国家遵从国际“1瓦”倡议，如美国、澳新和韩国。但自从欧盟推出ErP有关待关机的实施条例，将待机分为重新激活和信息/状态显示两种状态，并且在第二阶段将待机和关机功耗降为0.5 W，情况发生了变化。各国在后来制定的产品能效标准/法规中皆借鉴了欧盟的规定，如加拿大的待机能效提案在第二阶段的规定，中国在2010年新制定的平板电视和微波炉能效标准。更有甚者，泰国在七类电子产品的待机能效提案中，显示器和电视机的待机范围最低值低于0.5 W，若干产品的关机功耗也低于0.5 W。由此可见欧盟待关机条例的示范效应，已经超出了国际“1 W”倡议的限值。
    (5) 从产品模式和检测标准来看：原来对于产品模式的定义，有的采用IEC 62301旧版对于待机和关机模式的定义，有的仍沿用IEC 62087对于被动待机和主动待机模式的定义。随着新版IEC 62301即将出台，越来越多的国家采用新版IEC 62301对于产品模式的定义，对于待机的检测方法也采用IEC 62301，而IEC 62087主要用于开机能耗的测量了。
    (6) 从电源管理功能来看，仅有部分国家规定了产品应具有电源管理功能，如欧盟的第二阶段，美国的能源之星，韩国的“节能小子”标签，以及泰国的待机能效提案。
