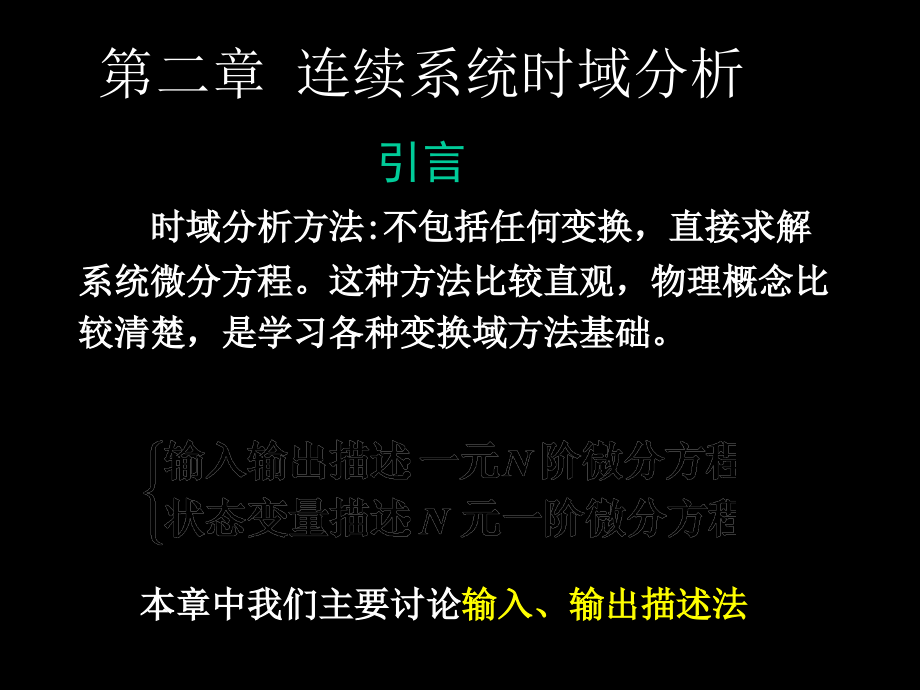

单击此处编辑母版标题样式,X,第,*,页,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。谢谢您,第二章 连续系统时域分析,引言,时域分析方法:不包括任何变换，直接求解系统微分方程。这种方法比较直观，物理概念比较清楚，是学习各种变换域方法基础。,本章中我们主要讨论,输入、输出描述法,第1页,系统分析过程,经典法:,前面电路分析课（高数）里已经讨论过，但与,(,t,),相关问题有待深入处理,h,(,t,),卷积积分法:,任意激励下零状态响应可经过冲激响应来求。(新方法),第2页,本章主要内容,系统数学模型建立,系统完全响应求解,冲激响应,h,(,t,),求解,卷积图讲解明,卷积性质,系统零状态响应,第3页,主要内容,物理系统模型,微分方程列写,n,阶线性时不变系统描述,求解系统微分方程经典法,(复习),第一节 连续时间系统数学模型,第4页,一数学模型微分方程建立,依据实际系统物理特征列写系统微分方程。,对于电路系统，主要是依据,元件特征约束,和,网络拓扑约束,列写系统微分方程。,元件特征约束：,表征元件特征关系式。比如二端元件电阻、电容、电感各自电压与电流关系(伏安特征)以及四端元件互感初、次级电压与电流关系等等。,网络拓扑约束：,由网络结构决定电压电流约束关系,KCL，KVL。,第5页,例1,电感,电阻,电容,依据KCL,代入上面元件伏安关系，并化简有,这是一个代表,RCL,并联电路系统二阶微分方程。,求并联电路端电压 与激励 间关系。,(,),t,i,s,R,R,i,L,L,i,C,c,i,a,b,+,-,(,),t,v,第6页,这是一个代表机械位移系统二阶微分方程。,两个不一样性质系统含有相同数学模型，都是线性常系数微分方程，只是系数不一样。,对于复杂系统，储能元件越多,阶数越高;只要参数恒定,且无非线性元件,系统可表示为LTI高阶微分方程,。,例2,m,s,F,机械位移系统，质量为,m,刚体一端由弹簧,牵引，弹簧另一端固定在壁上。刚体与地面间摩擦力为，外加牵引力为 ，其外加牵引力 与刚体运动速度 间关系能够推导出为,第7页,二,n,阶线性时不变系统描述,一个线性系统，其激励信号f(t)与响应信号y(t)之间关系，能够用以下形式微分方程式来描述,若系统为时不变，则a，,b,均为常数，此方程为常系数,n,阶线性常微分方程。,1微分方程描述,第8页,2、系统模拟框图与微分方程,阶次,：,方程阶数由响应最高阶导数决定。,即由独立动态元件个数决定。,第9页,我们普通将激励信号加入时刻定义为,t,=0,，响应为 时方程解，,初始条件,与,初始状态,区分,齐次解：,由特征方程求出特征根写出齐次解形式,注意重根情况处理方法。,特 解：,依据微分方程右端函数式形式，设含待定系,数特解函数式,代入原方程,，比较系数,定出特解。,三.时域经典求解法:,齐次解+特解,全 解：,齐次解+特解,。,由,初始条件(0,+,值)代入,全解,中确,定出齐次解系数,注意:,第10页,初始状态:,初始条件:,t=0-状态,f(t)=0,反应是系统历史信息,与激励无关.,t=0,+,状态,f(t)0,包含激励作用,不便于描述系统历史信息.,普通系统初始状态是在激励作用系统之前确定.即反应是系统储能情况.,第11页,当系统用微分方程表示时，系统从 到 状态有没有跳变取决于微分方程右端,激励项是否包含 及其各阶导数项。,说明,普通情况下换路期间电容两端电压和流过电感中电流,不会发生突变,。这就是在电路分析中换路定则：,对于一个详细电网络，系统 状态就是系统中储能元件储能情况;,不过当有冲激电流强迫作用于电容或有冲激电压强迫,作用于电感，,状态就会发生跳变。,第12页,电容电压突变,由伏安关系,当有冲激电流或阶跃电压作用于电容时：,第13页,电感电流突变,假如为有限值，,冲激电压或阶跃电流作用于电感时：,第14页,例1,系统特征方程为,特征根,因而对应齐次解为,第15页,例2,假如已知：分别求两种情况下此方程特解。,给定微分方程式,为使等式两端,平衡，试选特解函数式,将此式,代入方程,得到,第16页,等式两端各对应幂次系数应相等，于是有,联解得到,所以，特解为,第17页,这里，,B,是待定系数。,代入方程后有：,(2),第18页,几个经典激励函数对应特解,激励函数,e,(,t,),响应函数,r,(,t,)特解,第19页,例（经典法求解电路响应例子）,第20页,依据电路形式，列回路方程,列结点电压方程,(1),（1）列写电路微分方程,第21页,(2)求系统完全响应,特征方程,特征根,齐次解,方程右端自由项为,代入式(1),要求系统完全响应为,特解,第22页,(3),换路前,第23页,因而有,因为电容两端电压和电感中电流不会发生突变,第24页,(4),求得,要求完全响应为,将0,代入全响应:,第25页,四.微分方程经典求解法总结,1.全响应=齐次解(自由响应)+特解(,强迫响应),齐次解:,其形式由系统本身特征(特征根性质)决定与 激励无关,但系数由系统初始条件和激励共同确定,.,特解:其形式由外加激励决定.,2.,经典法存在问题,:,假如激励很复杂,极难求特解；,齐次解系数由初始条件0+确定,而确定0+较烦琐,3.拉氏变换法可克服上述问题,提出：,卷积积分法求复杂激励下零状态响应,第26页,
