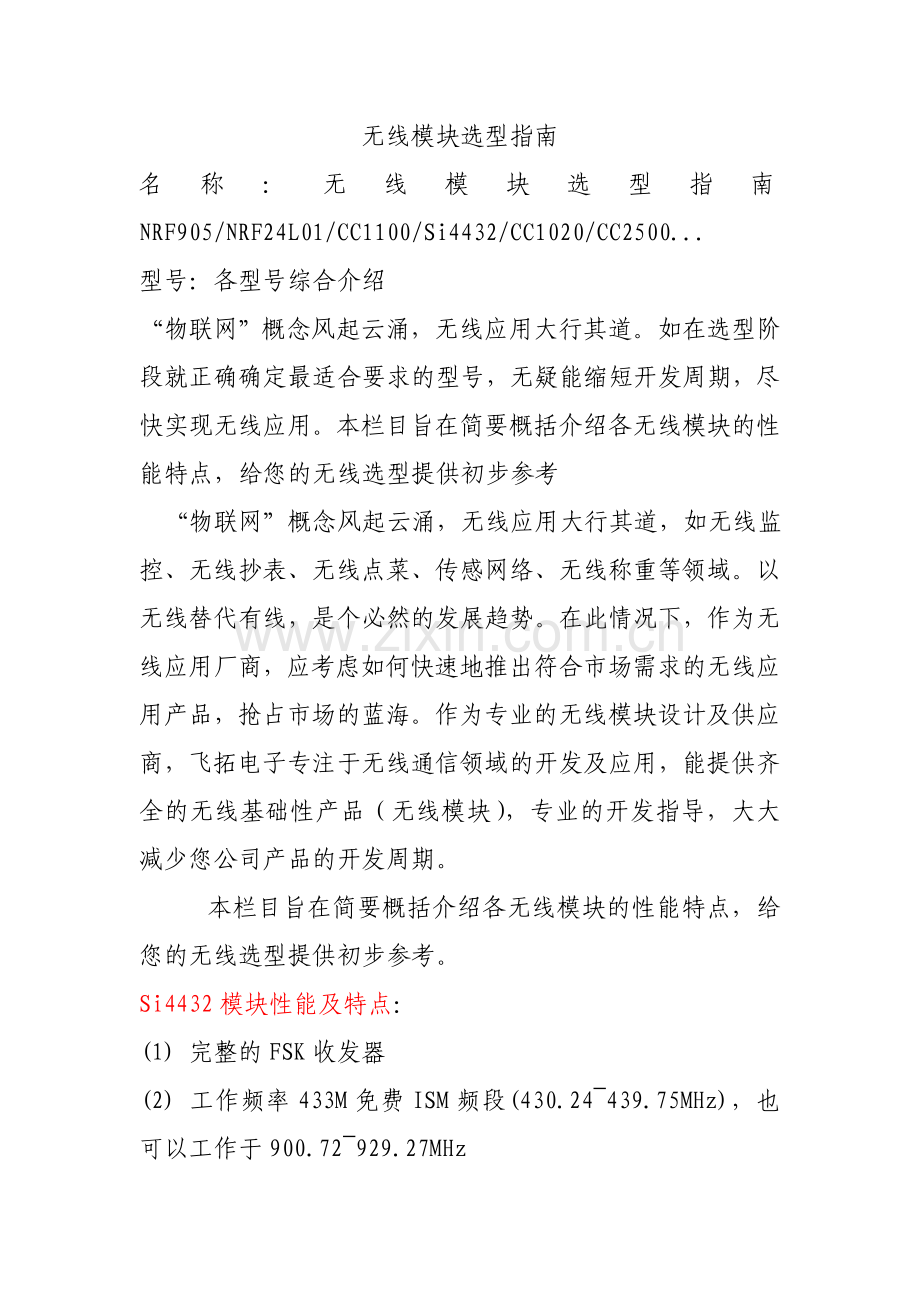

无线模块选型指南
名称：无线模块选型指南NRF905/NRF24L01/CC1100/Si4432/CC1020/CC2500...
型号：各型号综合介绍
“物联网”概念风起云涌，无线应用大行其道。如在选型阶段就正确确定最适合要求的型号，无疑能缩短开发周期，尽快实现无线应用。本栏目旨在简要概括介绍各无线模块的性能特点，给您的无线选型提供初步参考
“物联网”概念风起云涌，无线应用大行其道，如无线监控、无线抄表、无线点菜、传感网络、无线称重等领域。以无线替代有线，是个必然的发展趋势。在此情况下，作为无线应用厂商，应考虑如何快速地推出符合市场需求的无线应用产品，抢占市场的蓝海。作为专业的无线模块设计及供应商，飞拓电子专注于无线通信领域的开发及应用，能提供齐全的无线基础性产品（无线模块），专业的开发指导，大大减少您公司产品的开发周期。
本栏目旨在简要概括介绍各无线模块的性能特点，给您的无线选型提供初步参考。
Si4432模块性能及特点：
(1) 完整的FSK收发器
(2) 工作频率433M免费ISM频段(430.24~439.75MHz)，也可以工作于900.72~929.27MHz

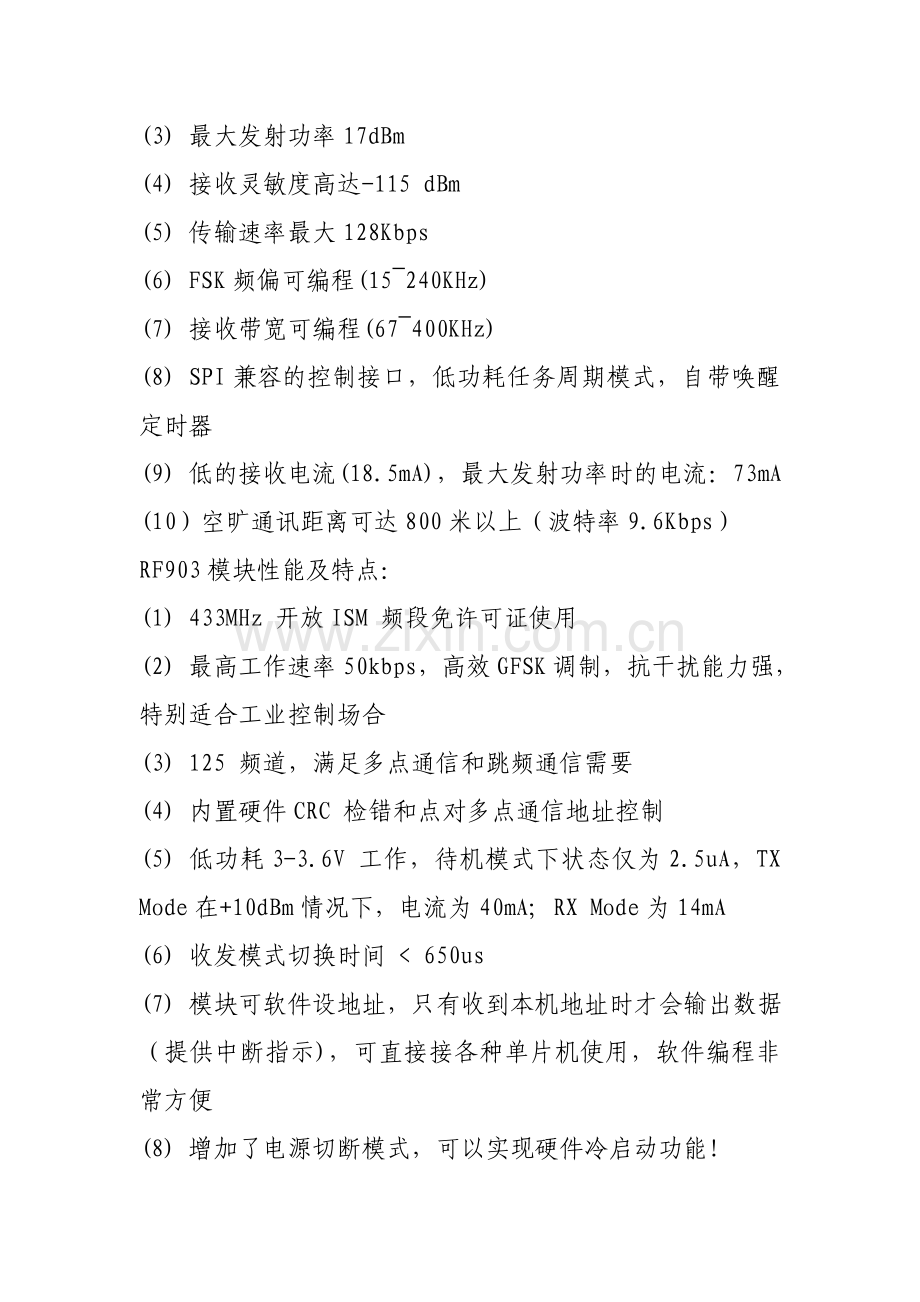

(3) 最大发射功率17dBm
(4) 接收灵敏度高达-115 dBm
(5) 传输速率最大128Kbps
(6) FSK频偏可编程(15~240KHz)
(7) 接收带宽可编程(67~400KHz)
(8) SPI兼容的控制接口，低功耗任务周期模式，自带唤醒定时器
(9) 低的接收电流(18.5mA)，最大发射功率时的电流：73mA
(10）空旷通讯距离可达800米以上（波特率9.6Kbps）
RF903模块性能及特点：
(1) 433MHz 开放ISM 频段免许可证使用
(2) 最高工作速率50kbps，高效GFSK调制，抗干扰能力强，特别适合工业控制场合
(3) 125 频道，满足多点通信和跳频通信需要
(4) 内置硬件CRC 检错和点对多点通信地址控制
(5) 低功耗3-3.6V 工作，待机模式下状态仅为2.5uA，TX Mode在+10dBm情况下，电流为40mA; RX Mode为14mA
(6) 收发模式切换时间 < 650us
(7) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便
(8) 增加了电源切断模式，可以实现硬件冷启动功能！
(9) SPI兼容的控制接口，低功耗任务周期模式，自带唤醒定时器，与RF905SE编程接口类似。
(10) 增加了RSSI功能，通过SPI接口可以获取当前接收到的信号强度(0-255)，可以供当前设备做出决策，比如低于某个数值50可以报警，提示用户当前信号质量比较低等
(11) 作为微功率模块，传输距离能达到500米，兼具了低功耗和远距离的要求。
本公司相关模块型号：
RF903SE：标配短柱状天线，并可选配其它型号天线，直线可视通信距离400-600米
RF903TH：配置镀银弹簧天线，具有极高的性价比，适合大批量使用，通信距离400-500米
NeTUSB-903：USB接口的903模块，可与以上模块配套使用，组建无线网络等
NRF905性能及特点：
(1)工作电压：1.9-3.6V
(2)调制方式： GFSK
(3)接收灵敏度：-100dBm
(4)最大传输速率：50kbps
(5)瞬间最大工作电流： <30mA
(6)433MHZ开放ISM频段免许可证使用，工作频段422.4-473.5MHZ
(7)接收发送功能合一，收发完成中断标志
(8)单次最多可发送接收32字节，并可软件设置发送/接收缓冲区大小2/4/8/16/32字节
(9)170个频道，可实现多点网络通讯，结合TDMA-CDMA-FDMA原理，实现无线网络通讯
(10)内置硬件8/16位CRC校验，数据传输可靠稳定，降低系统开发难度
(11)1.9-3.6V工作，低功耗，待机模式仅2.5uA
(12)内置SPI接口，最高SPI时钟可大10M，也可通过I/O口模拟SPI实现
本公司有多种功率及距离的NRF905模块供选择：
RF905B：微功率(10mW) NRF905模块，内置PCB天线，直线可视传输距离约100米
RF905SE：微功率（10mW）NRF905模块，外置天线，直线可视传输距离200-300米
RF905RD：微功率、更小体积、更高精度，外置天线，直线可视传输距离200-300米
RFC-30F：中功率（100mW）NRF905模块，直线可视传输距离600-800米
RFC-27F：中功率（500mW）NRF905模块，直线可视传输距离1000-1300米，很强的室内穿透能力
RFC-30H：大功率（1W）NRF905模块，直线可视传输距离1500-2000米，很强的障碍穿透能力
RFC-33A：大功率（2W)NRF905模块，直线可视传输距离2000-3000米，超强的障碍穿透能力
NetUSB-905：USB接口的NRF905模块，可与以上模块配合使用，方便组网应用。直线通信距离100-200米
这些模块之间可以互相通信，方便搭配组网应用，降低成本
CC1100/CC1101模块性能及特点：
1）工作电压：1.9-3.6V
2）最大发射功率： 10mW (+10dBm)
3）瞬间最大工作电流：<30mA
4）433MHz的免费ISM频段，工作频段402MHz-470MHz
5）最高工作速率500kbps，支持2-FSK、GFSK和MSK调制方式
6) 高灵敏度（1.2kbps下-110dBm）
7) 内置硬件CRC 检错和点对多点通信地址控制
8) 较低的电流消耗（RX中，15.6mA，2.4kbps，433MHz）
9) 可编程控制的输出功率，对所有的支持频率可达+10dBm
10) 支持低功率电磁波激活（无线唤醒）功能
11) 支持传输前自动清理信道访问（CCA），即载波侦听系统
12) 模块可软件设地址，软件编程非常方便
13) 单独的64字节RX和TX数据FIFO缓冲区
本公司CC1100系列模块型号（目前均采用TI的CC1101芯片，比CC1100芯片性能更优）：
RF1100SE：微功率模块，配柱状天线，直线可视通信距离250-300米
RF1100TH：微功率模块，配置镀银金属弹簧天线，直线通信距离250-300米，极具性价比
RF1100A：带PA的CC1101模块（100mW），直线可视通信距离500-800米
RF1100H：带PA的CC1101模块（2W），直线可视通信距离2000米以上
NetUSB-1100：USB接口的CC1100模块，适合配套使用组建无线监控网络等
FT100-232：带232串口的CC1100模块，无需编程，使用简单
CC1020性能及特点：
(1) 频率范围为402 MHz -470MHz工作
(2) 高灵敏度（对12.5kHz信道可达-118dBm）
(3) 可编程输出功率，最大10dBm
(4) 低电流消耗（RX:19.9mA）
(5) 低压供电（2.3V到3.6V，推荐3.3V）
(6) 数据率最高可以达到153.6Kbaud
(7) SPI接口配置内部寄存器
(8) 标准 DIP 间距接口，便于嵌入式应用
(9) 开阔地直线通信距离可达500-600米
NRF24L01基本特性：
1) 作电压：1.9-3.6V
2）调制方式： GFSK
3）最大发射功率: 1mW (0dBm)，瞬间最大工作电流<15mA
4）最大传输数率：2Mkbps
5）工作频率：（2.400-2.524GHZ）
6）2M bit/s速率下接收时的峰值电流12.5mA
7）掉电模式下的功耗400nA，待机模式下的功耗32uA
8）130us 的快速切换和唤醒时间
9）具有片内稳压器oltage regulators
10）可在1.9 to 3.6V低电压工作
11）MultiCeiverMT硬件提供同时6个接收机的功能，2Mbit/s 使得高质量的VoIP 成为可能。业界领先的低功耗nRF24L01特别适合采用钮扣电池供电的2.4G应用，与目前的蓝牙技术相比，在提供更高速率的同时，而只需花更小的功耗。
我公司相关产品型号：
RF24L01B：PCB板载天线，直线可视传输距离约20米
RF24L01SE：外置天线，直线可视传输距离50-100米
RF24L01PA：带PA（100毫瓦）的NRF24L01无线模块，外置天线，直线可视传输距离300-600米
NetUSB-24L01：USB接口的NRF24L01模块，适合组建无线监控系统，距离100米以内
NRF2401A基本特性：
1）工作电压：1.9-3.6V
2）调制方式： GFSK
3）最大发射功率: 1mW (0dBm)，瞬间最大工作电流: <15mA
4）最大传输数率：1Mkbps
5）2.4GHz 全球开放ISM 频段免许可证使用，工作频率（2.400-2.524GHZ）
6）最高工作速率1Mbps，高效GFSK调制，抗干扰能力强，适合工业控制场合
7）125 频道，满足多点网络通信需要
8）内置硬件8/16位CRC校验和点对多点通信地址控制，结合TDMA-CDMA-FDMA，可实现无线组网
9）低功耗1.9 - 3.6V 工作，待机模式下状态仅为1uA
10）模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示），可直接接各种单片机使用，软件编程非常方便
11）收发完成中断标志，每次最多可发28字节
12）内置专门稳压电路，使用各种电源包括DC/DC 开关电源均有很好的通信效果
本公司相关产品型号：
RF2401B：PCB板载天线，直线可视传输距离约20米
RF2401SE：外置天线，直线可视传输距离50-100米
NetUSB-2401：USB接口的2401模块，可与以上模块配套使用，实现组网应用、无线监控等
CC2500模块基本特性：
(1) 工作电压：1.8V~3.6V, 推荐靠近3.6V，但是不能超过3.6V
(2) 2400-2483.5 MHz 的 ISM 和 SRD频段，免许可证使用
(3) 最高工作速率 500kbps，支持 2-FSK、GFSK 和 MSK 调制方式
(4) 高接收灵敏度（1.2kbps 下-110dBm，10kbps下-101dBm，250kbps下-90dBm，1％数据包误码率）
(5) 内置硬件 CRC 检错和点对多点通信地址控制
(6) 耗电量极低：TX：在 0dBm 为 21.2mA RX：在 250kbps 为 13.3mA；
(7) 可编程控制的输出功率，最大输出功率为0dBm，数据速率可在1.2kbps至500kbps之间变化。
(8) 支持低功率电磁波激活功能, 外部中断唤醒、外部中断或RTC唤醒系统
(9) 支持传输前自动清理信道访问（CCA），即载波侦听系统
(10) 快速频率变动合成器带来的合适的频率跳跃系统
(11) 模块可软件设地址，软件编程非常方便
(12) 标准 DIP 间距接口，便于嵌入式应用
(13) 单独的64字节RX和TX数据FIFO
(14) 很少的外部组件，工作可靠性高
(15) 模块直线可视通信距离约20米
(16) 模块尺寸28mm*22mm (PCB板载天线)
无线开发套件/无线开发板：
JASK1000无线开发板（基于STC 51单片机)
JASK2001无线开发板（基Atmega单片机，AVR）
JASK3000无线开发板（基于MSP430)
FLY8000无线开发板（基于STC 51单片机，支持中大功率模块）
基本特点：
1.提供PC和单片机无线数据通信案例
2.提供单片机和单片机无线数据通信案例
3.提供无线遥控控制案例
4.提供无线传感器采集案例（温度）支持NRF2401A-NRF24L01-NRF905-CC1100-RF903-CC1020-CC2500等多种无线模块开发
6.提供串口或USB-ISP程序下载
7.评估测试各无线模块性能
系统板配套开发应用实例（以NRF905模块为例）：通过开发板检测无线模块的好坏和通讯距离；基于NRF905模块无线双向通信应用设计(半双工无线通信) 基于NRF905模块无线２３２通信应用设计(替代传统485有线传输) 基于NRF905无线比赛计分牌应用设计(突破传统布线麻烦) 基于NRF905模块无线温度传感器及PC监控应用设计(无线传感器) 基于NRF905模块无线PC控制台应用设计(用电脑使单片机按照你们的思路来工作)
NRF905模块
一、产品简介：
NRF905无线收发模块，在Nordic 公司nRF905电路基础上优化设计，体积更小，性能更好，工作更稳定，同时抗干扰性强，通信稳定。开阔地距离300米左右

二、基本特点：
(1) 433Mhz 开放 ISM 频段免许可证使用
(2) 接收发送功能合一，收发完成中断标志
(3) 170个频道，可满足多点通讯和跳频通讯需求，实现组网通讯，TDMA-CDMA-FDMA
(4) 内置硬件8/16位CRC校验，开发更简单，数据传输可靠稳定
(5) 工作电压1.9-3.6V，低功耗，待机模式仅2.5uA
(6) 接收灵敏度达-100dBm
(7) 收发模式切换时间 < 650us
(8) 每次最多可发送接收32字节，并可软件设置发送/接收缓冲区大小2/4/8/16/32字节
(9) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便
(10) 最大发射功率10毫瓦，发射模式：最大电流<30mA；接收模式：电流12.2mA
(11) 内置SPI接口，也可通过I/O口模拟SPI实现。最高SPI时钟可达10M，IO口可接5V电平。
(12) 标准 DIP 间距接口，便于嵌入式应用
(13) 采用高精度10ppm晶振及品牌TDK阻容元件，性能更优，工作更稳定。
(14) 尺寸小巧，不含天线24mm*20mm；
(15) 发射速率5 0 Kbps，外置433MHz天线，空旷通讯距离可达200-300米，室内通信3-6层可实现可靠通信，抗干扰性能强

三、应用领域：
遥控、遥测、无线遥控系统、安全防火系统、小型无线网络、工业数据采集系统、无线吊称、无线电子衡器、车辆监控、不停车收费、停车场管理、无线标签、身份识别、生物信号采集、水文气象监控、机器人控制、数字音频传输等

RS232/RS485无线数据传输模块/APC200A-43/送天线
APC200A-43模块外部接口采用透明数据传输传输方式，能适应标准或非标准的用户协议，所收的数据就是所发的数据。
    无线透明模块。串口无线数据收发模块！本模块使用简单，只要串口能通信，把本无线模块接上即可实现无线功能！是改造有线串口设备的好帮手！减少布线烦脑！软件无需设置！连接方式：

   APC系列模块是新一代的多通道嵌入式无线数传模块,其可设置众多的频道，发射功率高，而仍然具有较低的功耗.模块内部嵌入高速单片机和高性能射频芯片,创新的采用了高效的循环交织纠检错编码,最大可以纠24bit连续突发错误,其编码增益高达近3dBm,纠错能力和编码效率均达到业内的领先水平,远远高与一般的前向纠错编码,抗突发干扰和灵敏度都较大的改善.同时编码也包含可靠检错能力,能够自动滤除错误及虚假信息,真正实现了透明的连接.所以APC系列模块特别适合与在工业领域等强干扰的恶劣环境中使用.
   512bytes业内最大的数据缓冲区,意味着用户在任何状态下都可以1次传输512bytes的数据,当设置空中波特率大于串口波特率时，可1次传输无限长度的数据,同时APC系列模块提供标准的UART/TTL,RS485和RS232三种接口1200/2400/4800/9600bps四种速率,和三种接口校验方式.
   传统无线模块使用跳线设置如串口速率,校验方式,频点等参数.而APC系列模块采用串口设置模块参数,具有丰富便洁的软件编程设置选项,包括频点,空中速率,调制频偏,地址码,以及串口速率,校验方式,串口类型等都可设置,而完成设置只需要通过本公司提供的设置软件RF-Magic利用PC串口即可轻松实现.
   APC系列模块通过软件设置,可以工作在二种数据传输方式上:透明数据传输和分地址数据传输.
   APC系列模块较远传输距离,极强的抗干扰能力,高灵敏度,丰富便洁的软件编程设置功能,使APC系列模块能够应用与非常广泛的领域.
 特点：
 1200米传输距离 (1200bps)
 20mW发射功率
 -112dBm@9600bps高灵敏度
 高效的循环交织纠检错编码
 工作频率430
 大于100个频道
 GFSK的调制方式
 灵活的软件编程选项设置
 可选的16位RFID,具有组网功能
 UART/RS485/RS232三种接口
 超大的数据缓冲区
 内置看门狗,保证可靠运行
 +3.3-5.5V宽电压运行范围
 超小体积( 39x19x2.8mm )
应用：
 无线传感器 家庭自动化 无线抄表 自动化数据采集 工业和电力遥控、遥测 POS系统，资产管理 楼宇小区自动化与安防 机器人控制 车辆管理 气象，遥感
FT1100-232无线收发模块/ CC1101
一、模块简介：
FT1100-232无线收发模块，采用TI公司的高性能CC1101无线通信芯片，433MHz免费ISM频段免许可证使用，串口通讯方式，应用简单无需编程即可使用，提供多达256个信道，低功耗工作，传输距离可达200米以上，可广泛应用于无线抄表、工业遥控、LED屏幕图文更新等无线数传领域。

二、基本性能及特点:
1.低功耗模块，最大发射功率10mW
2.工作电压5V，直流供电
3.工作于433MHz免费ISM频段，免许可证使用（420MHz～440MHz）
4.高抗干扰能力和低误码率，基于FSK的调制方式，采用高效前向纠错和信道交织编码技术，提高了数据抗随机干扰和突发干扰的能力，在信道误码率为10-2时，可得到实际误码率10-5~10-6
5.支持透明的数据传输及DL/645规约。提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的假数据(所收即所发)；通信软件支持无线抄表系统的DL/645规约。
6.最大256个可编程信道（20M频段）。可以按照200KHz间隔频点则可以提供至少256个信道，满足用户多种通信组合方式。
7.提供3种可选接口方式：TTL电平UART接口、标准电平的RS-232或标准的RS-485接口（目前提供的是第1种：TTL电平的UART接口）。
8.采用专业的单芯片模块设计，降低了用户使用成本
9.大的数据缓冲区。接口波特率等于空中有效波特率，提供3种用户可选波特率： 4800、9600、19200bps（接口速率最高可设置到19200bps）；数据格式为8N1/8E1/8O1用户自定义，可传输最长为30字节的数据帧，用户编程更灵活。
10.智能数据控制，用户无需编制多余的程序。即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，控制等操作，FT1100-232模块自动完成。
11. 多种天线配置方案，满足用户不同需要，如多种增益的橡胶天线、吸盘天线等。
12.通讯距离：在直线可视情况下，天线放置高度位置>2米，9600bps可靠传输距离大于200m (BER=10-3/9600bps)；1200bps传输距离可达300m (BER=10-3/1200bps)。

三、 FT1100-232无线模块的典型应用
无线抄表系统 自动实时数据采集系统 远程自动化采集控制系统 楼宇自动化、安防、机房设备无线监控
井下定位、报警 无线警报和安全系统 工业监测和控制 无线传感器网络 LED屏幕无线图文更新 低功耗手持终端产品等
四、备注
1、使用说明、参考例程等（或到官方网站下载）
2、本串口模块为TTL电平的UART接口，如果需要与电脑连接调试，需要连接RS232-TTL转换板（包含电池盒）。
