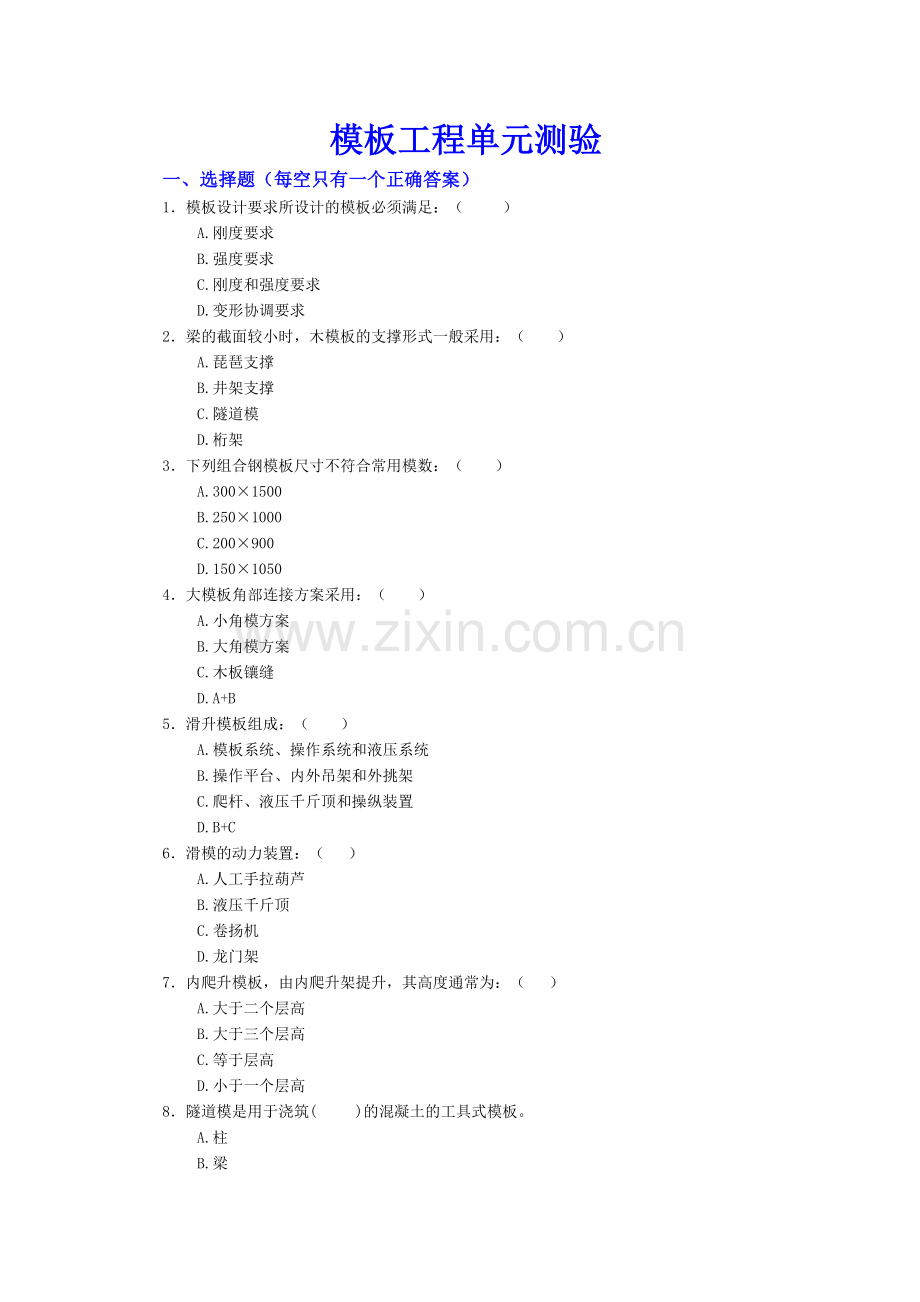

模板工程单元测验.doc

模板工程单元测验
一、选择题（每空只有一个正确答案）
1．模板设计要求所设计的模板必须满足：（  ）
A.刚度要求
B.强度要求
C.刚度和强度要求
D.变形协调要求
2．梁的截面较小时，木模板的支撑形式一般采用：（  ）
A.琵琶支撑
B.井架支撑
C.隧道模
D.桁架
3．下列组合钢模板尺寸不符合常用模数：（   ）
A.300×1500
B.250×1000
C.200×900
D.150×1050
4．大模板角部连接方案采用：（  ）
A.小角模方案
B.大角模方案
C.木板镶缝
D.A+B
5．滑升模板组成：（  ）
A.模板系统、操作系统和液压系统
B.操作平台、内外吊架和外挑架
C.爬杆、液压千斤顶和操纵装置
D.B+C
6．滑模的动力装置：（ ）
A.人工手拉葫芦
B.液压千斤顶
C.卷扬机
D.龙门架
7．内爬升模板，由内爬升架提升，其高度通常为：（ ）
A.大于二个层高
B.大于三个层高
C.等于层高
D.小于一个层高
8．隧道模是用于浇筑( )的混凝土的工具式模板。
A.柱
B.梁
C.墙
D.墙和楼板
9．大模板的荷载传力路线：（   ）
A.面板→次肋→主肋→支撑结构
B.面板→支撑结构
C.面板→主肋→支撑结构
D. 面板→主肋
10．模板设计刚度验算考虑：（   ）
A.恒载+活载
B.恒载+施工荷载
C.恒载+集中荷载
D.恒载
11．柱模板设计时，柱箍考虑的荷载：（  ）
A. 恒载+施工荷载
B.新浇混凝土的侧压力
C.倾倒混凝土产生的荷载
D.有效压头高度内对模板的压力
12．下列不影响混凝土侧压力的因素是：（   ）
A.混凝土浇筑速度
B.混凝土浇筑时的温度
C.混凝土的倾倒方式
D.外加剂
13．当梁跨度大于4m时，梁底模应起拱，起拱高度为跨度的：（  ）
A.0.8%~1%
B.1%~3%
C.3%~5%
D.0.1%~0.3%
14．通常情况下，板的模板拆除时，混凝土强度至少达到设计混凝土强度标准值的：（   ）
A.50%
B.50~75%
C.100%
D.75%
15．梁底模板设计时，何种荷载不考虑：（  ）
A.施工荷载
B.混凝土及模板自重
C.钢筋自重
D.混凝土侧压力

二、计算题
1.某高层混凝土剪力墙厚200mm，采用大模板施工，模板高为2.6m，已知现场施工条件为：混凝土温度208°C，混凝土浇筑速度为1.4m/h，混凝土坍落度6cm（标准值），不掺外加剂，向模板倾倒混凝土产生的水平荷载为6.0kN/m2，振捣混凝土产生的水平荷载为4.0kN/m2；试确定该模板设计的荷载及荷载组合。
2.一块1.500*0.300m的组合钢模板，其截面模量W=4.40cm3，惯性距I=13.90cm4,钢材容许应力为2100kg/cm2，E=2.1*106kg/cm2,拟用于浇筑150mm厚的楼板，试验算其能否满足施工要求。已知荷载：
1）新浇混凝土容重2500kg/M3；
2）钢筋重量110kg/M3混凝土；
3）模板自重75kg/M2；
4）施工活荷：均布250kg/M2或集中荷载130kg；
5）若采用木模板，试计算木模板所需得最小厚度。已知：[σ木]=11.7MPa,自重500kg/m3。
模板支承形式为简支，楼板底表面外露（即不做抹灰）。
一、选择题（每空只有一个正确答案）
1．模板设计要求所设计的模板必须满足：（ C ）
A.刚度要求
B.强度要求
C.刚度和强度要求
D.变形协调要求
2．梁的截面较小时，木模板的支撑形式一般采用：（ A ）
A.琵琶支撑
B.井架支撑
C.隧道模
D.桁架
3．下列组合钢模板尺寸不符合常用模数：（ B ）
A.300×1500
B.250×1000
C.200×900
D.150×1050
4．大模板角部连接方案采用：（ D ）
A.小角模方案
B.大角模方案
C.木板镶缝
D.A+B
5．滑升模板组成：（ A ）
A.模板系统、操作系统和液压系统
B.操作平台、内外吊架和外挑架
C.爬杆、液压千斤顶和操纵装置
D.B+C
6．滑模的动力装置：（ B ）
A.人工手拉葫芦
B.液压千斤顶
C.卷扬机
D.龙门架
7．内爬升模板，由内爬升架提升，其高度通常为：（ C ）
A.大于二个层高
B.大于三个层高
C.等于层高
D.小于一个层高
8．隧道模是用于浇筑( D )的混凝土的工具式模板。
A.柱
B.梁
C.墙
D.墙和楼板
9．大模板的荷载传力路线：（ A ）
A.面板→次肋→主肋→支撑结构
B.面板→支撑结构
C.面板→主肋→支撑结构
D. 面板→主肋
10．模板设计刚度验算考虑：（ D ）
A.恒载+活载
B.恒载+施工荷载
C.恒载+集中荷载
D.恒载
11．柱模板设计时，柱箍考虑的荷载：（ D ）
A. 恒载+施工荷载
B.新浇混凝土的侧压力
C.倾倒混凝土产生的荷载
D.有效压头高度内对模板的压力
12．下列不影响混凝土侧压力的因素是：（ C ）
A.混凝土浇筑速度
B.混凝土浇筑时的温度
C.混凝土的倾倒方式
D.外加剂
13．当梁跨度大于4m时，梁底模应起拱，起拱高度为跨度的：（ D ）
A.0.8%~1%
B.1%~3%
C.3%~5%
D.0.1%~0.3%
14．通常情况下，板的模板拆除时，混凝土强度至少达到设计混凝土强度标准值的：（ D ）
A.50%
B.50~75%
C.100%
D.75%
15．梁底模板设计时，何种荷载不考虑：（ D ）
A.施工荷载
B.混凝土及模板自重
C.钢筋自重
D.混凝土侧压力

二、计算题
1.某高层混凝土剪力墙厚200mm，采用大模板施工，模板高为2.6m，已知现场施工条件为：混凝土温度208°C，混凝土浇筑速度为1.4m/h，混凝土坍落度6cm（标准值），不掺外加剂，向模板倾倒混凝土产生的水平荷载为6.0kN/m2，振捣混凝土产生的水平荷载为4.0kN/m2；试确定该模板设计的荷载及荷载组合。
解：
（1）新浇筑混凝土对模板侧面的压力标准值F1
F1’ = 0.22γcβ1β2v1/2
= 0.22´25´200/(20+15) ´1.0´1.0´1.41/2
= 37.2(kN/m2)
F1’’ = 25´2.6 = 65(KN/m2)
F1 = min(F1’, F1’’) = 37.2(kN/m2)
（2）倾倒混凝土时产生的水平荷载F2
F2 = 6.0(kN/m2)
（3）振捣混凝土产生的水平荷载F3
F3 = 4.0(kN/m2)
计算模板承载力时：
P1 = 1.2 F1 + 1.4 F2 = 53.04(kN/m2)
计算模板刚度时：
P2 = 1.2 F1 = 44.64(kN/m2)

2.一块1.500*0.300m的组合钢模板，其截面模量W=4.40cm3，惯性距I=13.90cm4,钢材容许应力为2100kg/cm2，E=2.1*106kg/cm2,拟用于浇筑150mm厚的楼板，试验算其能否满足施工要求。已知荷载：
1）新浇混凝土容重2500kg/M3；
2）钢筋重量110kg/M3混凝土；
3）模板自重75kg/M2；
4）施工活荷：均布250kg/M2或集中荷载130kg；
5）若采用木模板，试计算木模板所需得最小厚度。已知：[σ木]=11.7MPa,自重500kg/m3。
模板支承形式为简支，楼板底表面外露（即不做抹灰）。
解：

（1）均布荷载q1(考虑均布施工荷载)
q1 = 2500´0.15´0.3´1.2 + 75´0.3´1.2 + 110´0.15´0.3´1.2 + 250´0.3´1.4
= 272.94(kg/m)
均布荷载q2(不考虑均布施工荷载)
q2 = 2500´0.15´0.3´1.2 + 75´0.3´1.2 + 110´0.15´0.3´1.2
= 167.94(kg/m)
集中力P = 130´1.4 = 182 kg
M1 = 1/8q1l2 = 1/8´272.94´1.52 = 76.76 (kg·m)
M2 = 1/8q2l2 + 1/4Pl = 115.48(kg·m)
M = max(M1,M2) = 115.48(kg·m)
Ơ= M/w = 115.48´100/4.4 = 2624.5(kg/cm2) > 2100(kg/cm2)
承载力不满足，刚度不必验算。
（2）设此木模板最小厚度为h米
均布荷载q1(考虑均布施工荷载)
q1 = 2500´0.15´0.3´1.2 + 500´0.3´h´1.2 + 110´0.15´0.3´1.2 + 250´0.3´1.4
= (245.94 + 180h)(kg/m)
均布荷载q2(不考虑均布施工荷载)
q2 = 2500´0.15´0.3´1.2 + 500´0.3´h´1.2 + 110´0.15´0.3´1.2
= (140.94 + 180h) (kg/m)
集中力P = 130´1.4 = 182 kg
M1 = 1/8q1l2
M2 = 1/8q2l2 + 1/4Pl
w = 1/6bh
由Ơ1 = M1/w = [Ơ] 解得h1 = 0.034m
由Ơ2 = M2/w = [Ơ] 解得h2 = 0.043m
故该木模板得最小厚度为h = max(h1，h2) =0.043m，实际取h = 4.5cm。
