磷酸铁锂电池产品说明书.doc

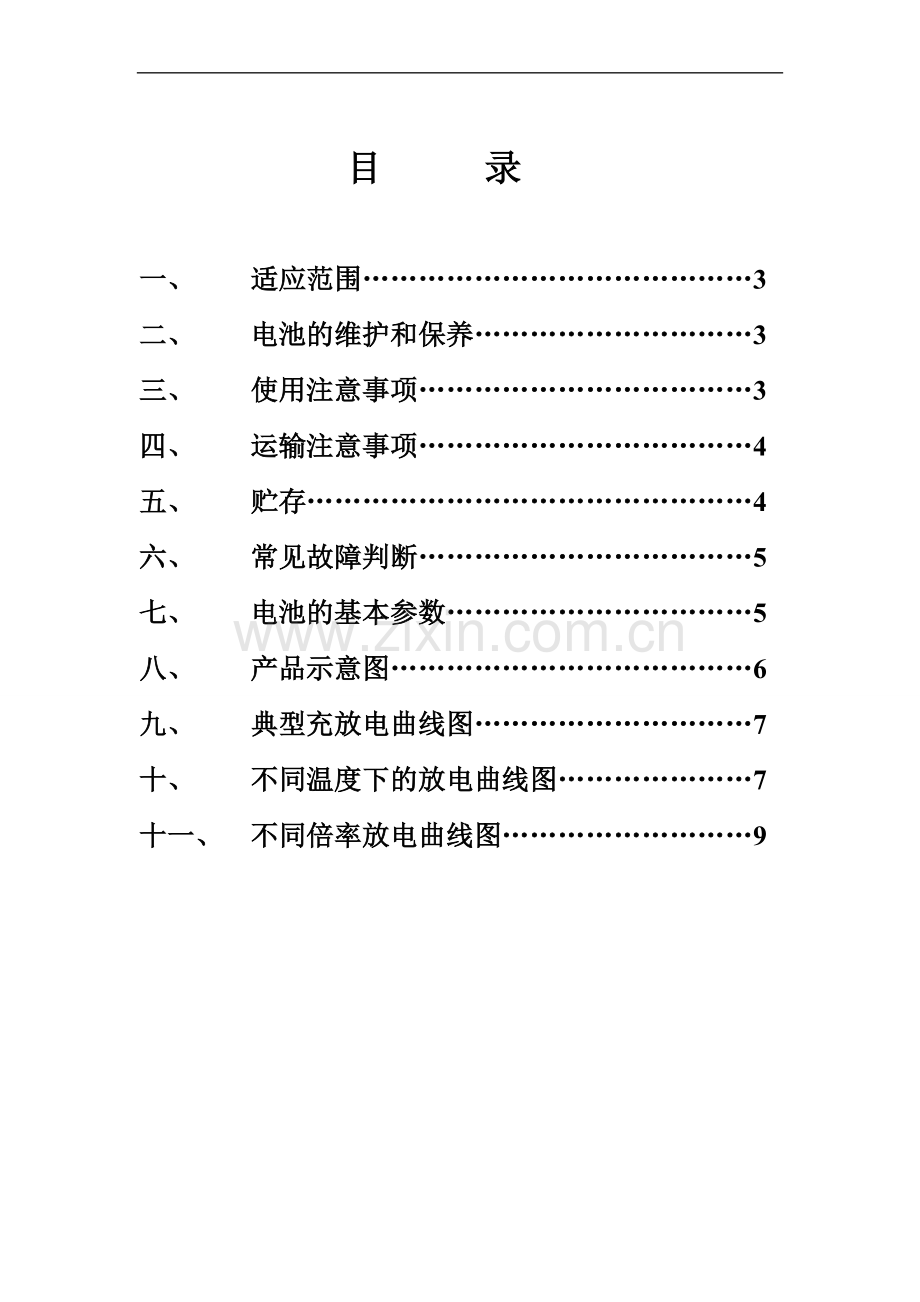

目 录

一、 适应范围……………………………………3
二、 电池的维护和保养…………………………3
三、 使用注意事项………………………………3
四、 运输注意事项………………………………4
五、 贮存…………………………………………4
六、 常见故障判断………………………………5
七、 电池的基本参数……………………………5
八、 产品示意图…………………………………6
九、 典型充放电曲线图…………………………7
十、 不同温度下的放电曲线图…………………7
十一、 不同倍率放电曲线图………………………9

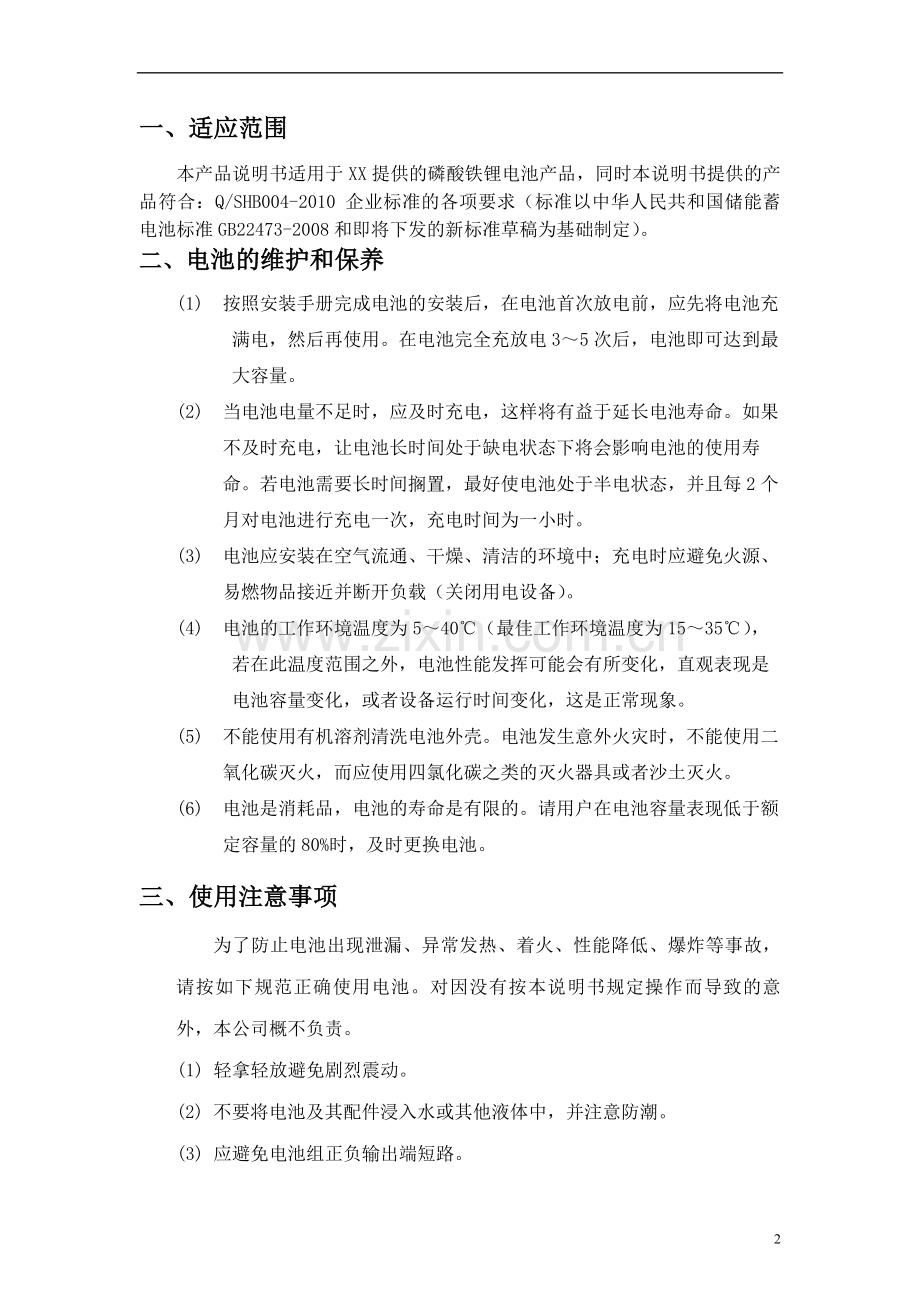

一、 适应范围
本产品说明书适用于XX提供的磷酸铁锂电池产品，同时本说明书提供的产品符合：Q/SHB004-2010 企业标准的各项要求（标准以中华人民共和国储能蓄电池标准GB22473-2008和即将下发的新标准草稿为基础制定）。
二、 电池的维护和保养
(1) 按照安装手册完成电池的安装后，在电池首次放电前，应先将电池充满电，然后再使用。在电池完全充放电3～5次后，电池即可达到最大容量。
(2) 当电池电量不足时，应及时充电，这样将有益于延长电池寿命。如果不及时充电，让电池长时间处于缺电状态下将会影响电池的使用寿命。若电池需要长时间搁置，最好使电池处于半电状态，并且每2个月对电池进行充电一次，充电时间为一小时。
(3) 电池应安装在空气流通、干燥、清洁的环境中；充电时应避免火源、易燃物品接近并断开负载（关闭用电设备）。
(4) 电池的工作环境温度为5～40℃（最佳工作环境温度为15～35℃），若在此温度范围之外，电池性能发挥可能会有所变化，直观表现是电池容量变化，或者设备运行时间变化，这是正常现象。
(5) 不能使用有机溶剂清洗电池外壳。电池发生意外火灾时，不能使用二氧化碳灭火，而应使用四氯化碳之类的灭火器具或者沙土灭火。
(6) 电池是消耗品，电池的寿命是有限的。请用户在电池容量表现低于额定容量的80%时，及时更换电池。
三、使用注意事项
为了防止电池出现泄漏、异常发热、着火、性能降低、爆炸等事故，请按如下规范正确使用电池。对因没有按本说明书规定操作而导致的意外，本公司概不负责。
(1) 轻拿轻放避免剧烈震动。
(2) 不要将电池及其配件浸入水或其他液体中，并注意防潮。
(3) 应避免电池组正负输出端短路。
(4) 禁止拆卸电池。拆卸电池可能会使内部短路，引起内部物质分解，起火，爆炸等。此外，拆卸电池可能会使电池电解液泄露；如果有电解液溅到皮肤，眼睛或身体的其他部位，请立即用清水冲洗，并马上去看医生。
(5) 禁止将废旧电池投入火中，否则会产生爆炸等危险事故。
(6) 如果出现电池损坏、变形、电解液泄漏或闻到异味及其他不正常现象，不要再使用该电池；请将其送交厂家授权处或有关机构妥善处理。另外，泄露电解液的电池应远离火源，避免引起爆炸。
(7) 电池更换。应由电池供应方来更换安装电池，使用者不得擅自更换。
(8) 禁止私自拆卸。用户不得私自拆卸电池组及充电器，否则，由此原因造成的损失，我公司概不负责。
四、运输注意事项
(1) 电池组适应于汽车、火车、飞机等运输方式，但在运输过程中应避免日晒、雨淋和剧烈震动。
(2) 电池组要用绝缘防震材料包装，并标识有易碎字样的标贴，避免途中颠簸造成电池组的损坏。
(3) 应使电池组极柱向上，并标识好向上标贴，切勿倒放、侧放等。
(4) 电池组在运输装卸过程中一定要轻拿轻放，切勿随意抛掷，避免碰撞。
(5）运输时切勿将重物压在电池组上，避免挤压造成电池组地损坏。
(6) 不可与易燃、易爆及尖锐的金属物品等混合运输。
五、贮存
电池应贮存在温度为5℃～+40℃，相对湿度≤90%（40℃±2℃）的清洁、干燥、通风的环境中，应避免与腐蚀性物质接触，远离火源及热源。并且应使电池处于约50%～60%的半电状态。为防止电池过放，每2个月对电池充电一小时左右。
六、常见故障判断
磷酸铁锂电池一般故障情况解决办法：

故障情况
解决办法
电池组无法正常充放电
1)检查线路连接是否正确
2)检测电池组电压是否正常
3)检测电池连接是否松动
4)断开负载再接通
5)更换保护板
电池在使用的时候发热
1)持续工作电流过大
2)电池之间连接不紧

七、电池的基本参数

序号
项目
单位
规格参数
备注
1
额定容量
Ah
200.0
电池按标准充电后，按标准放电所得的容量
2
标称电压
V
48.0
电池按标准充电后，按标准放电，放电过程中的平均电压
3
充电方式
/
恒流/恒压
海霸专用锂电池充电器
4
充电限制电压
V
58.4
/
5
放电终止电压
V
41.6
客户控制器推荐设置
6
充电电流
A
60.0
海霸专用充电器
7
正常工作电流
A
60.0
/
8
电电源管理系统 BMS
过充保护电压
V
3.85
单体
过充释放电压
V
3.60
单体
欠压报警电压
V
2.80
单体
欠压释放电压
V
2.95
单体
过放保护电压
V
2.30
单体
过放释放电压
V
2.60
单体
过温保护温度
℃
70
单体
过温释放温度
℃
40
单体
额定充电电流
A
60.0
/
峰值充电电流
A
150.0
/
充电过流保护值
A
180.0
/
额定放电电流
A
-60.0
/
峰值放电电流
A
-150.0
/
放电过流保护值
A
-180.0
/
电流检测范围
A
-500～500
/
均衡开启电压
V
3.40
单体
均衡最小压差
V
0.05
单体
均衡最大压差
V
0.80
单体
最大均衡路数
路
3
/
9
重量
kg
≤105
电池组净重
10
内阻
mΩ
＜10
/
11
尺寸(长×宽×高）
mm
944×224×334
电池组净尺寸
12
工作温度
℃
-20～60
/
13
储存温度
℃
5～40
/
储存大气压力
KPa
86～106
/
储存相对湿度
/
≤90%
40℃±2℃
14
循环寿命
次
2000
80%DOD30A充放电2000次后，容量大于额定容量80%

八、产品示意图
单位:mm

九、典型充放电曲线图

十、不同温度下的放电曲线图
(1)-20℃放电曲线图：

(2)20℃放电曲线图：

(3)55℃放电曲线图：
十一、不同倍率放电曲线图
25℃不同倍率放电曲线图：
