FA型一体化全自动净水器

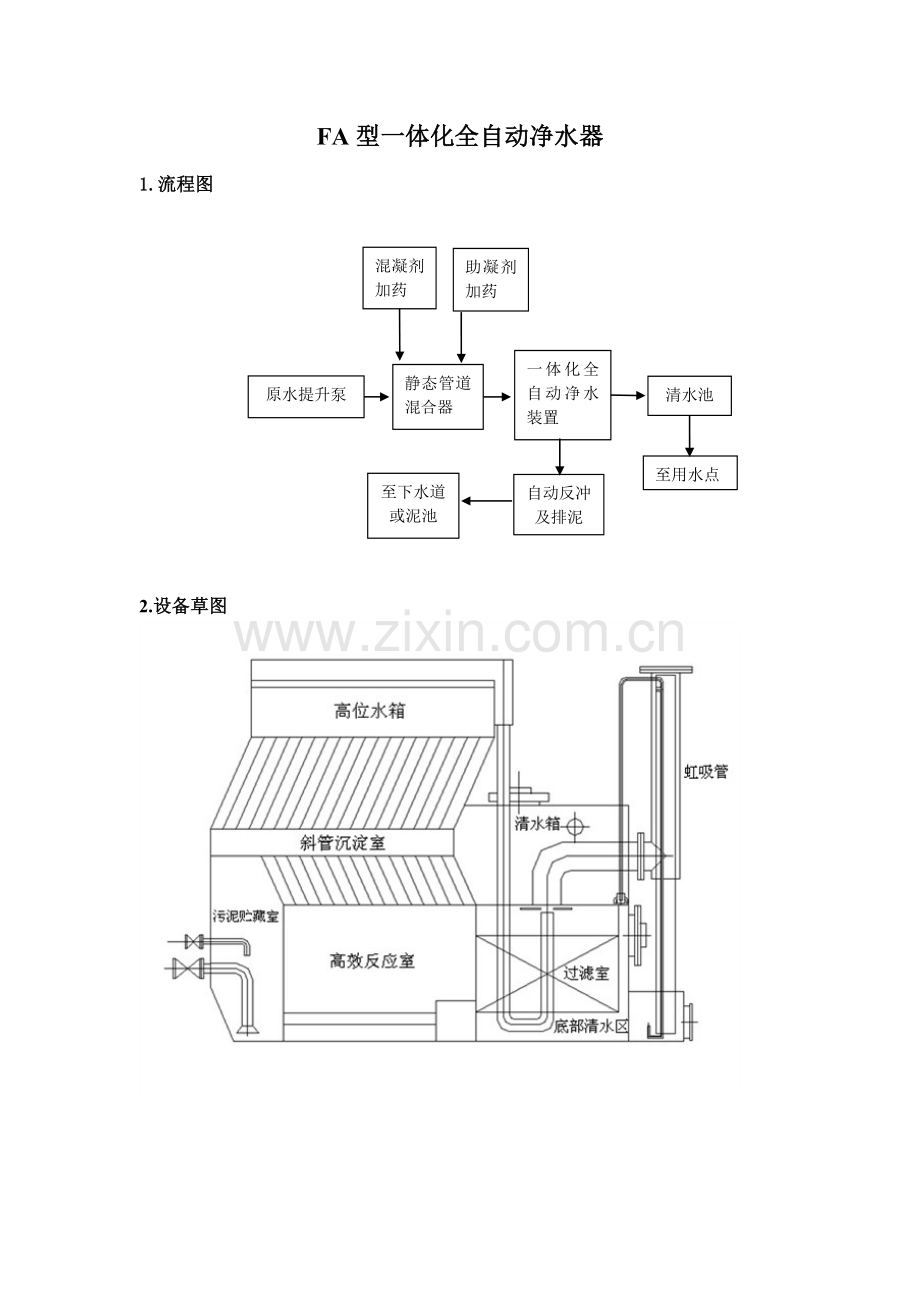

1.流程图
助凝剂加药
混凝剂加药

一体化全自动净水装置

清水池
静态管道混合器
原水提升泵

至下水道或泥池
至用水点
自动反冲及排泥

2.设备草图

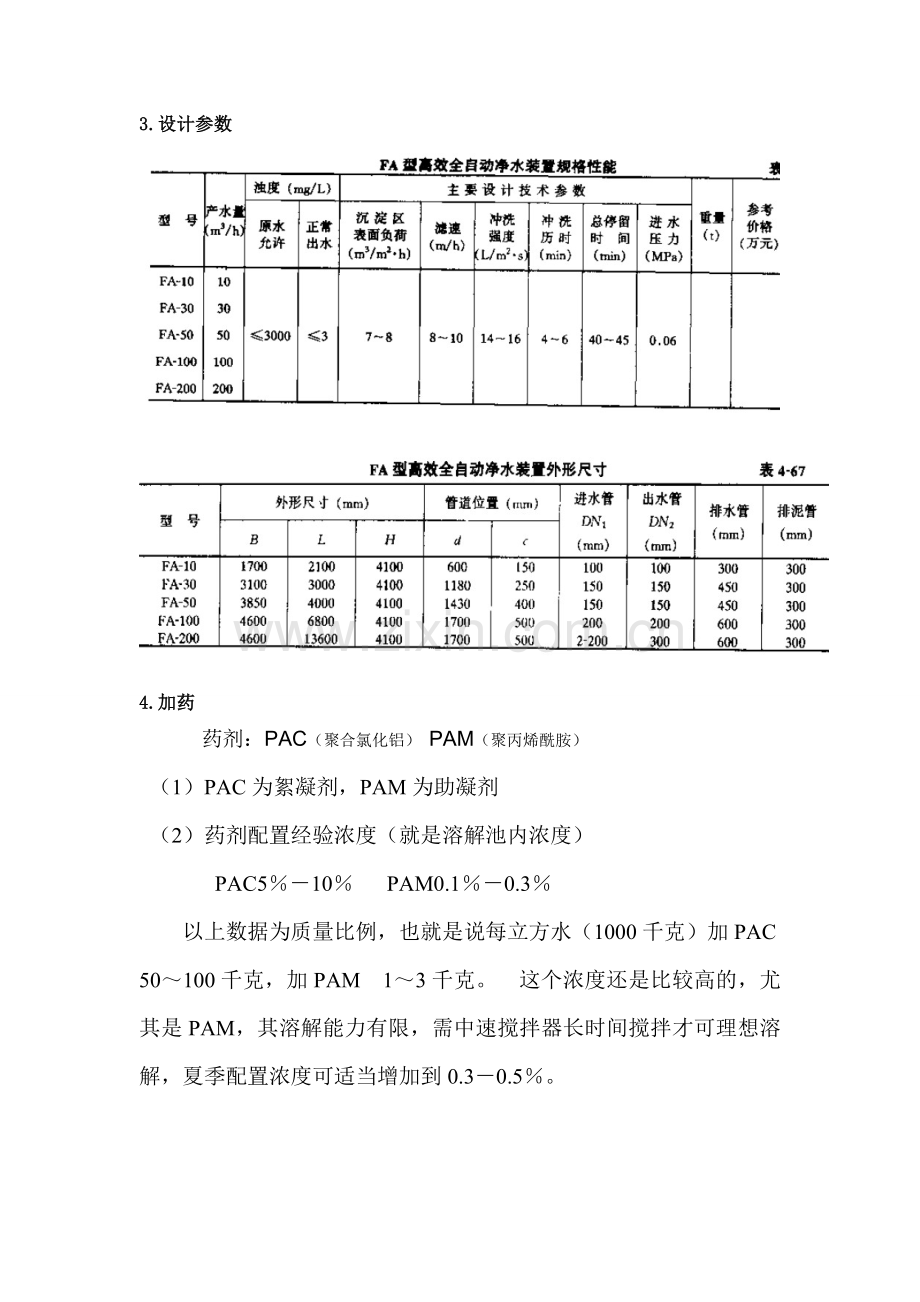

3. 设计参数

4.加药
药剂：PAC（聚合氯化铝） PAM（聚丙烯酰胺）
（1）PAC为絮凝剂，PAM为助凝剂
（2）药剂配置经验浓度（就是溶解池内浓度）
PAC5％－10％ PAM0.1％－0.3％
以上数据为质量比例，也就是说每立方水（1000千克）加PAC
50～100千克，加PAM 1～3千克。
这个浓度还是比较高的，尤其是PAM，其溶解能力有限，需中速搅拌器长时间搅拌才可理想溶解，夏季配置浓度可适当增加到0.3－0.5％。

5.高效反应室
此处底部布设布水器，使投混凝剂脱稳后的胶体颗粒有充分接触碰撞的机率，又不至于使形成的较大的絮凝颗粒破碎。
6. 污泥浓缩室
斜管沉淀室中产生的沉淀物在斜管沉淀室中间部分导流区水流的推动作用下，沉积到污泥浓缩室，其中此处设有电动磁阀，用以排泥。并设有压力水冲洗。（此处低端可设置斜板，防止死角产生）
7. 斜管沉淀室
（1） 下部斜管组
下部斜管主要起均匀布水与导流作用，并使水流产生侧向流动的趋势，
使得上部斜管组沉淀产生的沉淀物被推向污泥浓缩室。
（2） 中间导流层
在此处，上部斜管组沉淀产生的沉淀物受到来自下部斜管组的具有倾斜水力作用的水流的推动作用，沉淀物被推动到污泥浓缩室部分。
（3） 上部斜管组
该区属于絮凝沉淀（干涉沉淀），在沉淀过程中，颗粒与颗粒之间可互相碰撞产生絮凝作用，使颗粒的粒径与质量逐渐增大，沉速不断加快，产生的沉淀物通过斜管中水流下端输送至中间导流层。
8.高位水箱
此处上部设有溢流堰，主要起到水量调节的作用，使得水流稳定均匀， 保证设备的稳定运行。
9. 过滤室
本过滤采用双层滤料形式，沉淀后的水由上部进水管进入过滤室，水向下
流过滤层过滤。悬浮物被截留，清水进入滤池滤板底部，再通过清水管进入上部的清水箱。
10. 底部清水区
主要是作为高位水箱与清水箱之间的中间连接部分。
11. 清水箱
此部分主要做为存储经过滤后的清水而用，清水从清水箱中流出，完成箱体部分的净化。并且，反冲洗水也是来自于清水箱，清水箱内部设置可调节的虹吸破坏斗，用以调整反冲时间。
12. 虹吸管系
一体化净水器上虹吸管部分的主要作用在于当滤料层杂物淤积到一定程度时，自动诱发反冲洗，冲洗结束时，自动破坏虹吸，继续过滤。

附：
图解虹吸管虹吸反冲原理
1虹吸管草图
虹吸破坏管

虹吸辅助管
虹吸上升管
虹吸下降管
连通管
过滤室
清水箱
滤板
此处开口冲洗水（冲洗
开口
盲板
此处开口
高位水箱

抽气管

下部清水区

2 虹吸原理
（1） 随着过滤室中过滤作用的不断运行，在滤料内部和表面，开始慢慢形成滤渣的淤积。与之相应的，通过U形布水管的进水透过滤料所需的压力逐渐增大。
（2） 当透过滤料所需的压力超过从高位水箱溢流堰到滤料表面之间的水柱形成的压力时（P=ρgh），高位水箱中的进水将不再透过滤料，而是直接进入虹吸上升管（连通器原理，高位水箱中溢流堰高度高过虹吸下降管顶端高度，另外，虹吸上升管在滤料未完全堵塞前就已有水，并且，虹吸上升管高位水头+通过滤料的压力水头=溢流堰处的高位水头）。
（3） 随着虹吸上升管中的水位不断上升，当水面达到虹吸辅助管的管口时，水自该管落下，依靠水流抽气和挟气作用使虹吸管真空增大，同时，虹吸下降管中的液面由于真空的作用，也会不断上升，这进一步的挤压了虹吸管中的空气，空气全部通过抽气管排走。最终，虹吸上升管与虹吸下降管中的水面接触，形成连续虹吸作用。
（4） 随着虹吸作用的进行（此时，高位水箱中的进水并没有加快），过滤室中滤料上部的压力骤降，在下部清水区压力不变的情况下，下部清水区中的清水开始穿过滤板进入滤料层，对滤料进行反冲洗。与此同时，清水箱中的清水穿过联通管进入下部清水区。反冲洗产生的废水通过虹吸上升管后，进入虹吸下降管，然后排走。
（5） 随着反冲洗的进行，清水箱中的水位不断下降，当其水位下降到虹吸破坏管管口以下时，气体进入虹吸破坏管，管口与大气相通，这导致虹吸管中的真空破坏，反洗结束，过滤重新开始。
