(预留洞)楼板预留洞施工组织设计.doc

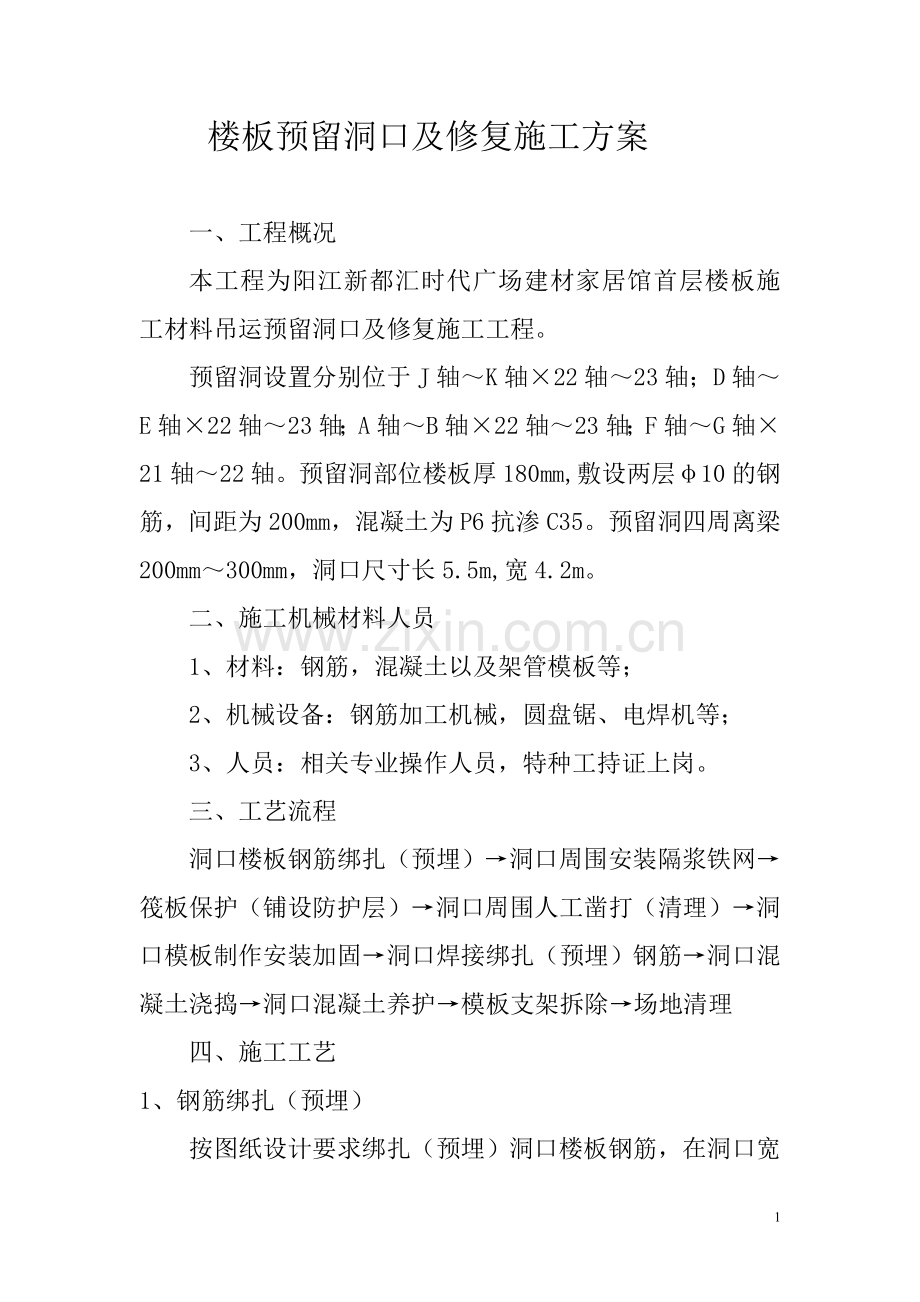

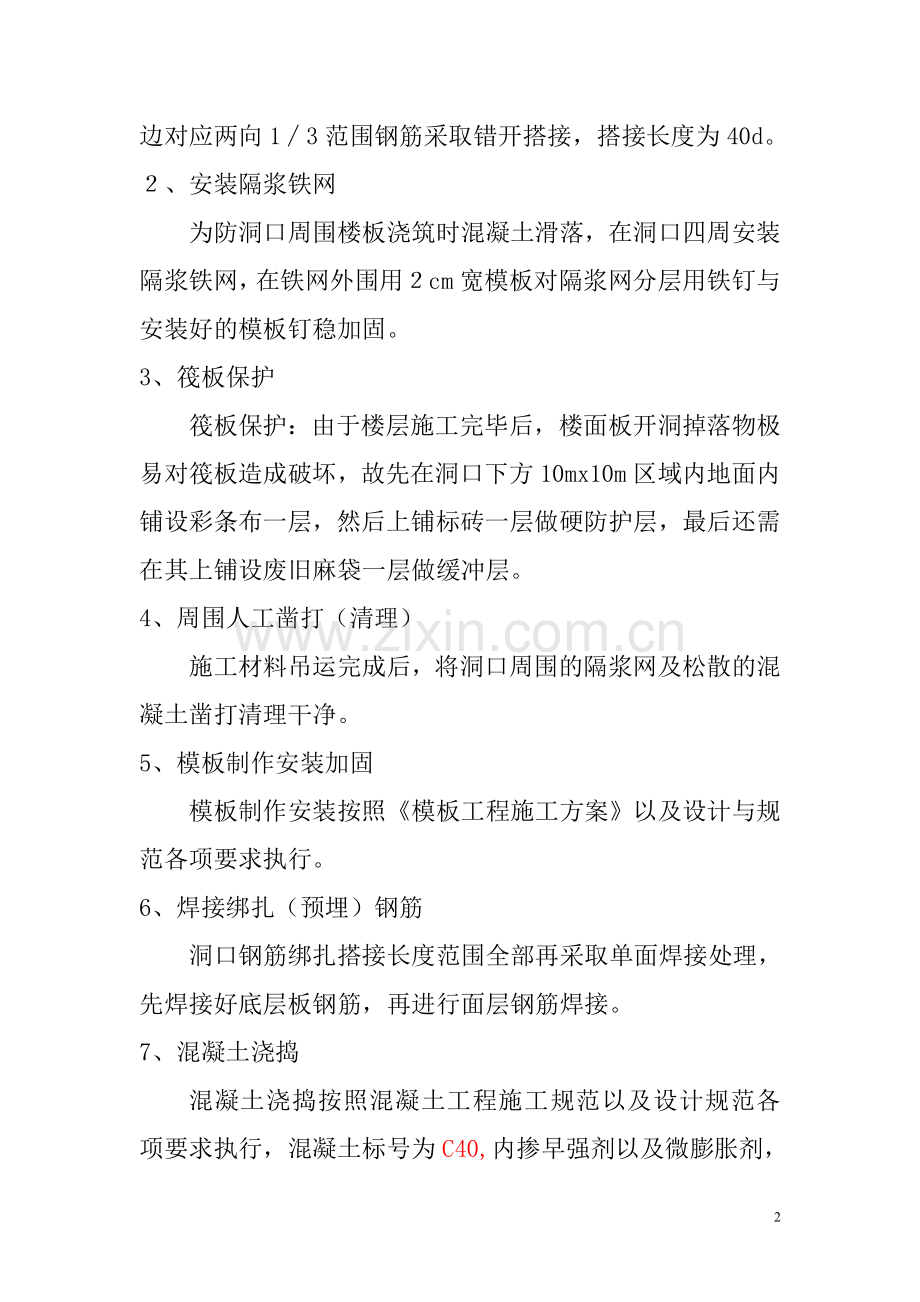

楼板预留洞口及修复施工方案一、工程概况本工程为阳江新都汇时代广场建材家居馆首层楼板施工材料吊运预留洞口及修复施工工程。预留洞设置分别位于J轴K轴22轴23轴；D轴E轴22轴23轴；A轴B轴22轴23轴；F轴G轴21轴22轴。预留洞部位楼板厚180mm,敷设两层10的钢筋，间距为200mm，混凝土为P6抗渗C35。预留洞四周离梁200mm300mm，洞口尺寸长5.5m,宽4.2m。二、施工机械材料人员1、材料：钢筋，混凝土以及架管模板等；2、机械设备：钢筋加工机械，圆盘锯、电焊机等；3、人员：相关专业操作人员，特种工持证上岗。三、工艺流程洞口楼板钢筋绑扎（预埋）洞口周围安装隔浆铁网筏板保护（铺设防护层）洞口周围人工凿打（清理）洞口模板制作安装加固洞口焊接绑扎（预埋）钢筋洞口混凝土浇捣洞口混凝土养护模板支架拆除场地清理四、施工工艺1、钢筋绑扎（预埋）按图纸设计要求绑扎（预埋）洞口楼板钢筋，在洞口宽边对应两向13范围钢筋采取错开搭接，搭接长度为40d。、安装隔浆铁网为防洞口周围楼板浇筑时混凝土滑落，在洞口四周安装隔浆铁网，在铁网外围用cm宽模板对隔浆网分层用铁钉与安装好的模板钉稳加固。3、筏板保护筏板保护：由于楼层施工完毕后，楼面板开洞掉落物极易对筏板造成破坏，故先在洞口下方10mx10m区域内地面内铺设彩条布一层，然后上铺标砖一层做硬防护层，最后还需在其上铺设废旧麻袋一层做缓冲层。4、周围人工凿打（清理）施工材料吊运完成后，将洞口周围的隔浆网及松散的混凝土凿打清理干净。5、模板制作安装加固模板制作安装按照模板工程施工方案以及设计与规范各项要求执行。6、焊接绑扎（预埋）钢筋洞口钢筋绑扎搭接长度范围全部再采取单面焊接处理，先焊接好底层板钢筋，再进行面层钢筋焊接。7、混凝土浇捣混凝土浇捣按照混凝土工程施工规范以及设计规范各项要求执行，混凝土标号为C40,内掺早强剂以及微膨胀剂，其类型分别为钢筋无腐蚀类型早强剂和非铝盐类型微膨胀剂，其目的为提高混凝土早期强度发展以及减少混凝土收缩裂缝。8、混凝土养护按照设计及规范要求，混凝土养护时间不少于14天，模板拆除时间不低于15天，且同条件试块抗压强度不低于设计值的75%。9、支架拆除以及场地清理参考模板工程施工方案内支架拆除，必需做到工完场清。五、劳动力、材料、施工机械设备等需要量计划劳动力需用量计划序号工种数量（人）1普工102瓦工53砼工34钢筋工55模板工36电 工17电焊工38架子工5机械、设备需用量计划序号机具名称规格单位数量用途1电焊机电弧焊台1钢筋焊接2平板振动器ZH50台1砼振捣3插入式振动器ZH50台1砼振捣6水 泵扬程72M台1养护用7水准仪台1测量用9自卸车8T台2运输用施工单位：广东省化州市建筑工程总公司2012年8月17日4
