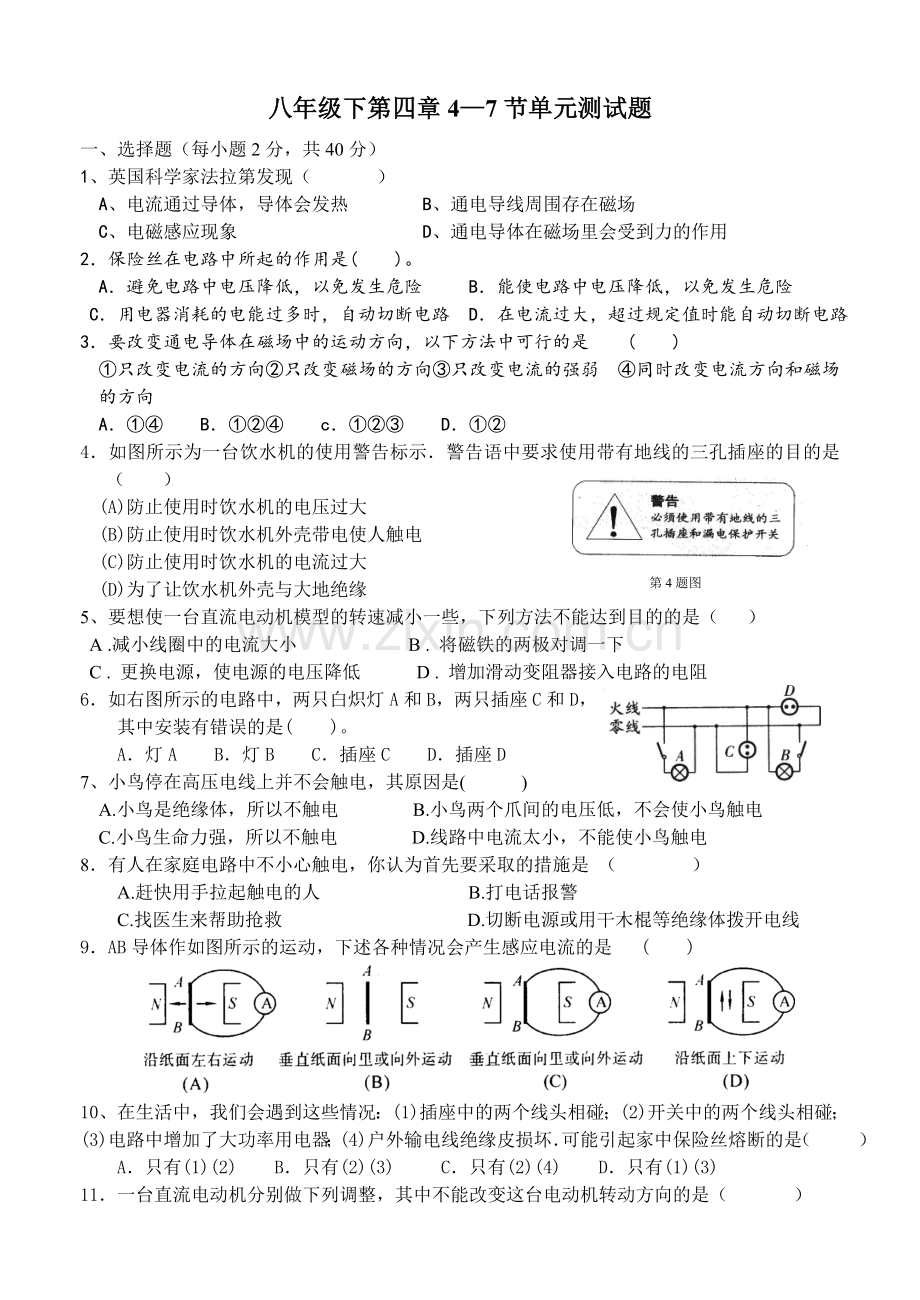

八年级下第四章4—7节单元测试题
一、选择题（每小题2分，共40分）
1、英国科学家法拉第发现（ ）
A、电流通过导体，导体会发热 B、通电导线周围存在磁场
C、电磁感应现象 D、通电导体在磁场里会受到力的作用
2．保险丝在电路中所起的作用是( )。
A．避免电路中电压降低，以免发生危险 B．能使电路中电压降低，以免发生危险
C．用电器消耗的电能过多时，自动切断电路 D．在电流过大，超过规定值时能自动切断电路
3．要改变通电导体在磁场中的运动方向，以下方法中可行的是 ( )
①只改变电流的方向②只改变磁场的方向③只改变电流的强弱 ④同时改变电流方向和磁场的方向
A．①④ B．①②④ c．①②③ D．①②
第4题图
4．如图所示为一台饮水机的使用警告标示．警告语中要求使用带有地线的三孔插座的目的是（ ）
(A)防止使用时饮水机的电压过大
(B)防止使用时饮水机外壳带电使人触电
(C)防止使用时饮水机的电流过大
(D)为了让饮水机外壳与大地绝缘
5、要想使一台直流电动机模型的转速减小一些，下列方法不能达到目的的是（ ）
A .减小线圈中的电流大小 B . 将磁铁的两极对调一下
C . 更换电源，使电源的电压降低 D . 增加滑动变阻器接入电路的电阻
6．如右图所示的电路中，两只白炽灯A和B，两只插座C和D，
其中安装有错误的是( )。
A．灯A B．灯B C．插座C D．插座D
7、小鸟停在高压电线上并不会触电，其原因是( )
A.小鸟是绝缘体，所以不触电 B.小鸟两个爪间的电压低，不会使小鸟触电
C.小鸟生命力强，所以不触电 D.线路中电流太小，不能使小鸟触电
8．有人在家庭电路中不小心触电，你认为首先要采取的措施是 （ ）
A.赶快用手拉起触电的人 B.打电话报警
C.找医生来帮助抢救 D.切断电源或用干木棍等绝缘体拨开电线
9．AB导体作如图所示的运动，下述各种情况会产生感应电流的是 ( )

10、在生活中，我们会遇到这些情况：(1)插座中的两个线头相碰；(2)开关中的两个线头相碰；(3)电路中增加了大功率用电器；(4)户外输电线绝缘皮损坏．可能引起家中保险丝熔断的是（ ）
A．只有(1)(2) B．只有(2)(3) C．只有(2)(4) D．只有(1)(3)

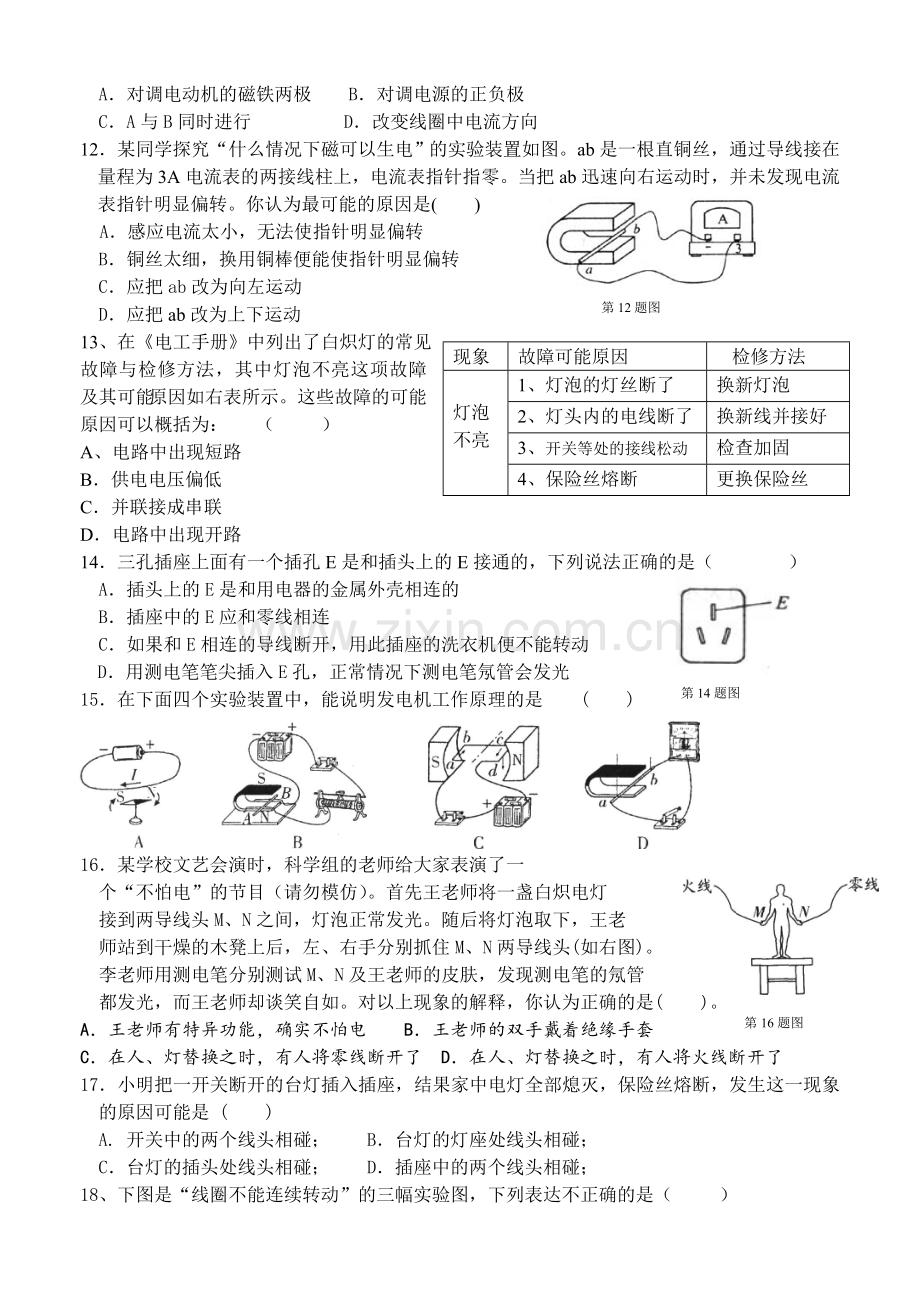

11．一台直流电动机分别做下列调整，其中不能改变这台电动机转动方向的是（ ）
A．对调电动机的磁铁两极 B．对调电源的正负极
C．A与B同时进行 D．改变线圈中电流方向
第12题图
12．某同学探究“什么情况下磁可以生电”的实验装置如图。ab是一根直铜丝，通过导线接在量程为3A电流表的两接线柱上，电流表指针指零。当把ab迅速向右运动时，并未发现电流表指针明显偏转。你认为最可能的原因是( )
A．感应电流太小，无法使指针明显偏转
B．铜丝太细，换用铜棒便能使指针明显偏转
C．应把ab改为向左运动　　　　　
D．应把ab改为上下运动
现象
故障可能原因
检修方法

灯泡
不亮
1、灯泡的灯丝断了
换新灯泡
2、灯头内的电线断了
换新线并接好
3、开关等处的接线松动
检查加固
4、保险丝熔断
更换保险丝
13、在《电工手册》中列出了白炽灯的常见故障与检修方法，其中灯泡不亮这项故障及其可能原因如右表所示。这些故障的可能
原因可以概括为： （ ）
A、电路中出现短路
B．供电电压偏低
C．并联接成串联
D．电路中出现开路
14．三孔插座上面有一个插孔E是和插头上的E接通的，下列说法正确的是（ ）
A．插头上的E是和用电器的金属外壳相连的
B．插座中的E应和零线相连
C．如果和E相连的导线断开，用此插座的洗衣机便不能转动
第14题图
D．用测电笔笔尖插入E孔，正常情况下测电笔氖管会发光　　
15．在下面四个实验装置中，能说明发电机工作原理的是 ( )

16．某学校文艺会演时，科学组的老师给大家表演了一
第16题图
个“不怕电”的节目（请勿模仿）。首先王老师将一盏白炽电灯
接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老
师站到干燥的木凳上后，左、右手分别抓住M、N两导线头(如右图)。
李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管
都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是( )。
A．王老师有特异功能，确实不怕电 B．王老师的双手戴着绝缘手套
C．在人、灯替换之时，有人将零线断开了 D．在人、灯替换之时，有人将火线断开了
17．小明把一开关断开的台灯插入插座，结果家中电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是 ( )
A. 开关中的两个线头相碰； B．台灯的灯座处线头相碰；
C．台灯的插头处线头相碰； D．插座中的两个线头相碰；
18、下图是“线圈不能连续转动”的三幅实验图，下列表达不正确的是（ ）
A、三图中，导线ab、cd所受的磁力方向不同
B、乙图中，线圈能够连续往下转动变成丙图所示，是由于惯性
C、如果通电较长时间，线圈abcd最终会停止在乙图所示的位置
D、只要开关始终闭合，线圈abcd一定会在乙图的平衡位置中左右摆动

19．如下图是楼梯照明灯的电路。S1，S2均为双连开关，其中最理想的方案是 ( )

20.下列四幅图中，符合安全用电原则的是（ ）

二、简答题（每空格2分，共42分）
1．家庭电路中的电灯与控制灯的开关是 联的，插座和灯是 联的。
磁铁
线圈
2．目前由于缺电，许多家庭都购置了一种“逆变器”的设备。它放电时，能把蓄电池放出 直流电转变为家庭中电器可以使用的 电，同时把蓄电池的12伏(24伏)电压升高到___________伏左右。
3．如图所示是一种环保型手电筒，这种手电筒不用化学电池作为电源。使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越亮。这种手电筒所产生的电能是根据 原理获得的，其能量转化是 能转化成电能。
4．下图所示为家庭电路的电路图，请填写图中各部分的名称。① ，② ，③ ，④ 。
5．如右图是一台直流电动机模型图。
①直流电动机是把电能转化为 能的机器，它是 利用 能在磁场里转动的原理制成的。
②图中的EF表示 ，它能使线圈一转过平衡位
置后立即自动改变线圈中 的方向，线圈就能不停
地转动下去。

6．研究磁场对通电导线作用的实验如图所示。闭合
开关，导体AB向左运动，若将磁铁的两极对调，导
体AB将向 (左、右)运动，若再将电源正负
极对调，导体AB将向 (左、右)运动。
7．如图甲所示是测电笔的结构，图乙和图丙中，正确使用试电笔的是图_________，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座的_________ 孔。测电笔内部有一个大电阻，它的作用是_____________________。若测电笔氖管发光放电时的电流为0．36毫安, 人体的安全电压为36伏，则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态，此大电阻的阻值至少应为_______欧。(不计氖管发光时的电阻)
8．如下图是断路器的工作原理，断路器因方便、安全，越来越被广泛使用，当电流过大时，它的工作顺序是 。
A．簧锁装置脱开 B．电流过大，双金属片发热过多
C．接触点断开 D．双金属片弯曲，触动簧锁装置

三、作图与探究（第1题4分，第2题6分）
1、用笔画线代替导线，把右上图中的三孔插座、电灯及控制电灯的开关接到家庭电路上。
2．探究感应电流的大小与哪些因素有关的实验：
猜测：①导线切割的速度大小；②导线切割的速度方向；③永磁体的磁性强弱；④切割导线的条数；⑤切割导线的有效长度等。
若探究与导线切割的速度方向的关系，则探究方案是：①让 等不变（填序号），②改变___________（填序号），③这种探究方法叫___________法。
四、分析计算题（8分）
现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体 电阻数据：

如右上图所示，用电器R接在电压为220 V的电源上时，工作时的电阻是44欧，电路中还有额定电流为10 A的熔断丝(俗称保险丝)。则：
(1)用电器R接入电路时，熔断丝是否会熔断?
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表电阻数据适用此人)?并分析为什么熔断丝不会断(即熔断丝不能救人命)？
