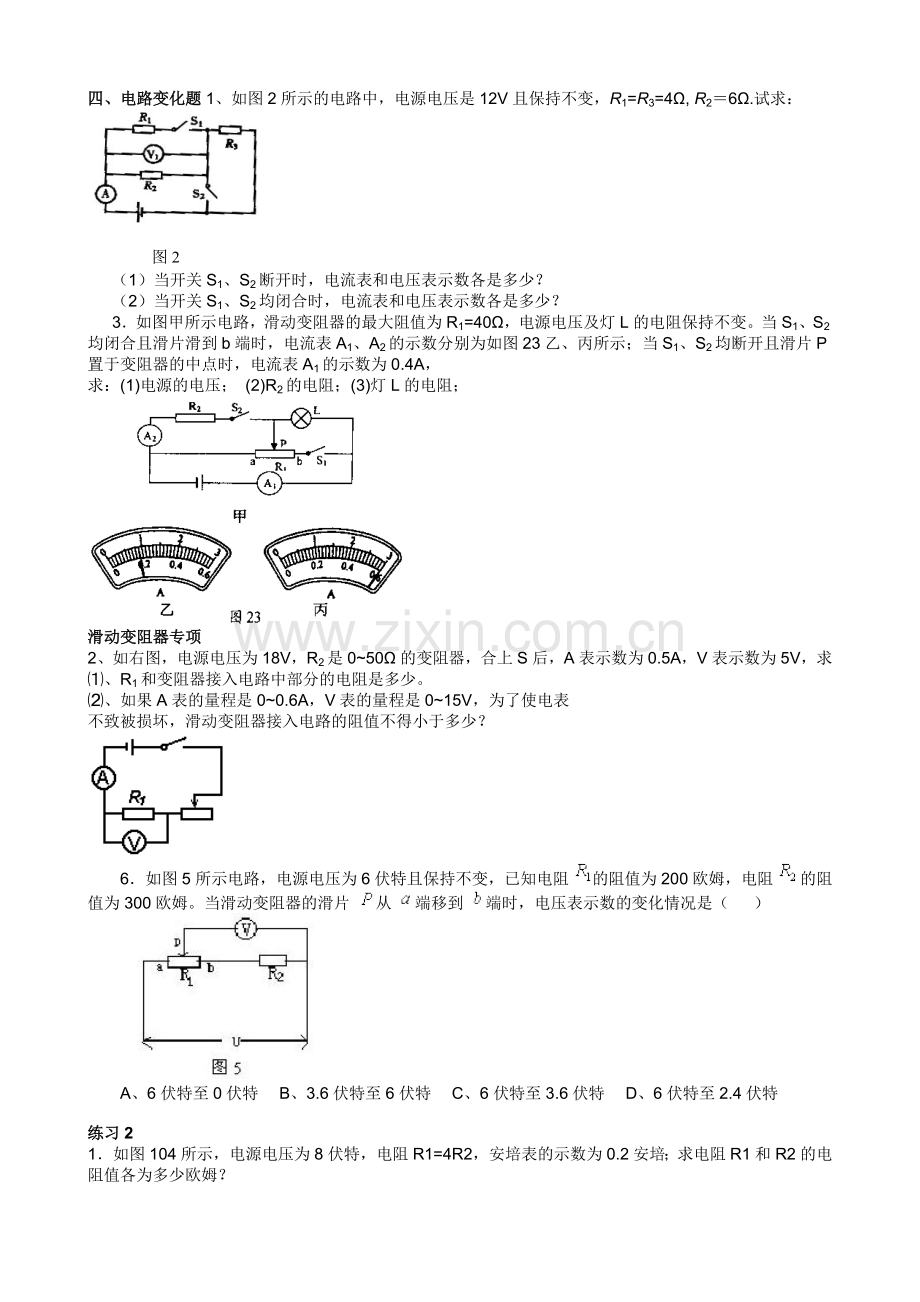

九年级物理欧姆定律典型题一、串联电路1如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？2如图所示，滑动变阻器上标有“20 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。3 在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。R1SR2PVA求：（1）电压表的示数； （2）电阻R2连入电路的阻值； 二、 并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流三、 取值范围2、如右图所示的电路中，R1=5，滑动变阻器的规格为“1A、20”，电源电压为4.5V并保持不变。电流表量程为00.6A，电压表的量程为03V。求：为保护电表，则滑动变阻器的变化范围为多少？ 当滑动变阻器R2为8时，电流表、电压表的示数分别为多少？四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4, R26.试求：图2（1）当开关S1、S2断开时，电流表和电压表示数各是多少？ （2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？3如图甲所示电路，滑动变阻器的最大阻值为R1=40，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压； (2)R2的电阻；(3)灯L的电阻；滑动变阻器专项2、如右图，电源电压为18V，R2是050的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求、R1和变阻器接入电路中部分的电阻是多少。、如果A表的量程是00.6A，V表的量程是015V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？6如图5所示电路，电源电压为6伏特且保持不变，已知电阻 的阻值为200欧姆，电阻 的阻值为300欧姆。当滑动变阻器的滑片 从 端移到 端时，电压表示数的变化情况是（ ） A、6伏特至0伏特 B、3.6伏特至6伏特 C、6伏特至3.6伏特 D、6伏特至2.4伏特练习21如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？2如图105所示，电源电压为36伏特，灯泡L1电阻为10欧姆，闭合电键后，通过L2灯泡的电流强度是0.9安培，求干路中的电流强度和电路的总电阻。5如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。(1)当K接通时；(2)当K断开时。10 如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。11在图115的电路里，安培表的示数是0.3安培，如果小灯泡L的电阻是10欧姆，整个电路里的电阻是30欧姆。求：(1)小灯泡L两端的电压；(2)滑动变阻器连入电路中的电阻；(3)伏特表的示数。
