标题: [本本技术] 图解 F41A 风扇清理 及 更换CPU [多图奉上]
窗体顶端
阿蒙 (无锡本本老大)
管理员
无锡本本专卖老大
UID 5
精华 24
积分 6480
帖子 5438
阅读权限 200
注册 2006-8-12
来自 江苏无锡
状态 在线
#1
使用道具
发表于 2008-4-29 02:31 PM 资料 个人空间 主页 短消息 加为好友

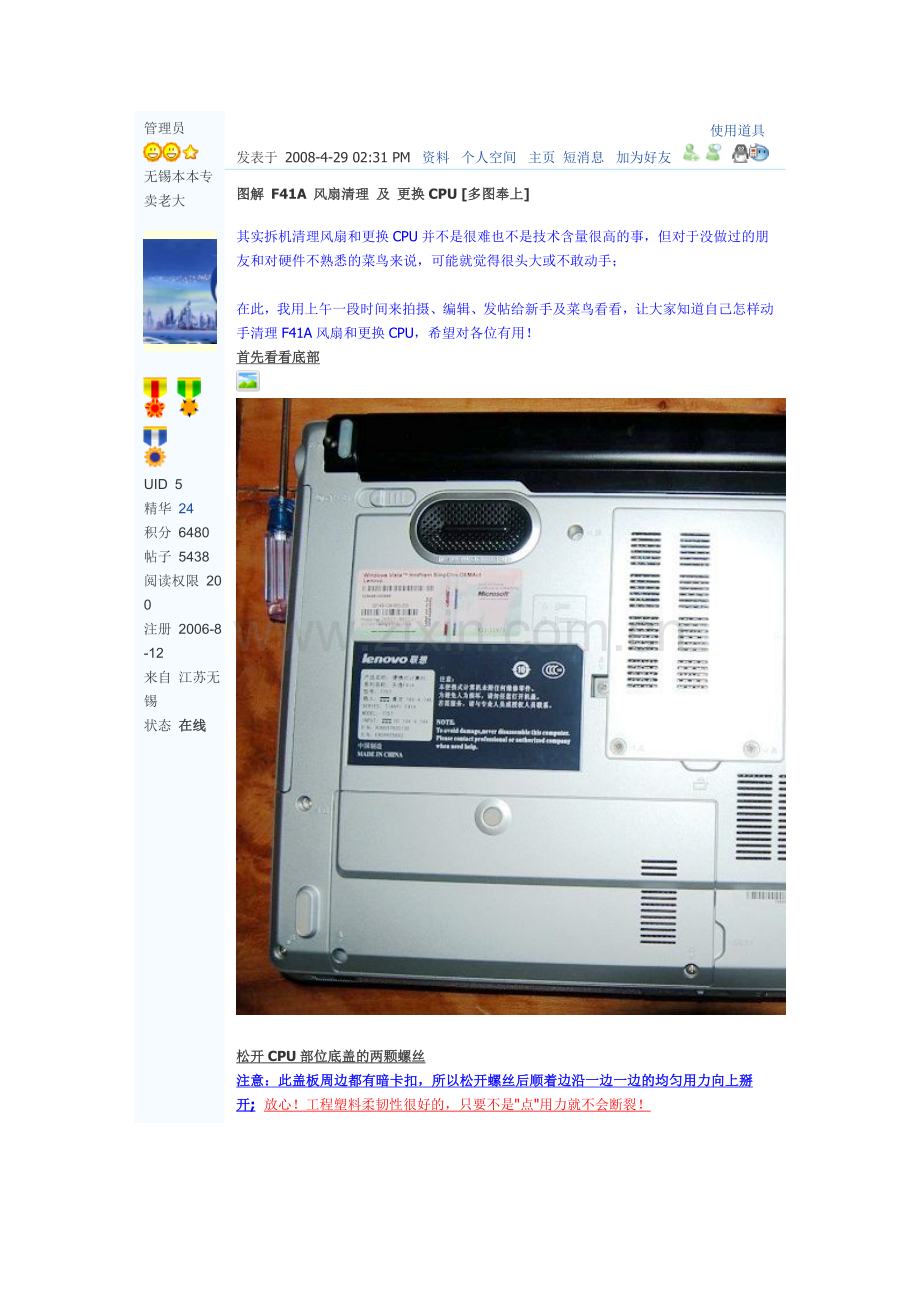

图解 F41A 风扇清理 及 更换CPU [多图奉上]
其实拆机清理风扇和更换CPU并不是很难也不是技术含量很高的事，但对于没做过的朋友和对硬件不熟悉的菜鸟来说，可能就觉得很头大或不敢动手；
在此，我用上午一段时间来拍摄、编辑、发帖给新手及菜鸟看看，让大家知道自己怎样动手清理F41A风扇和更换CPU，希望对各位有用！
首先看看底部
松开CPU部位底盖的两颗螺丝
注意：此盖板周边都有暗卡扣，所以松开螺丝后顺着边沿一边一边的均匀用力向上掰开; 放心！工程塑料柔韧性很好的，只要不是"点"用力就不会断裂！
螺丝对应的螺丝孔
打开一点看螺丝对应的螺丝孔 记住这些螺丝和螺丝孔就不会发生拆开再装回去会多和少螺丝等情况了！
2008-4-29 02:31 PM
2008-4-29 02:31 PM
2008-4-29 02:31 PM
2008-4-29 02:31 PM
WWW.WXBENBEN.COM无锡本本
质量,价格,服务.全方位的让您满意是我们一直追求的目标！
无锡本本IBM,APPLE港/水货专营 ACER/LENOVO/HP全系列行货笔记本专卖
电话：13205283311
QQ：124773838
地址：无锡市人民西路45号金惠大厦1105（老的梦之岛手机电脑城楼上，从楼背面-南面上来，有直达电梯）
打造苏锡常笔记本销售第一品牌
阿蒙 (无锡本本老大)
管理员
无锡本本专卖老大
UID 5
精华 24
积分 6480
帖子 5438
阅读权限 200
注册 2006-8-12
来自 江苏无锡
状态 在线
#2
使用道具
发表于 2008-4-29 02:33 PM 资料 个人空间 主页 短消息 加为好友
二、清理灰尘
打开底盖，就直接看到散热风扇了
取下的扇叶
松开箭头所指处的4个螺丝; 这是风扇挡板螺丝，记住螺丝大小类型和对应螺丝孔！
松开螺丝就可以拿起风扇挡板了
拿起风扇挡板后，可以直接看到扇叶
拿着扇叶的叶翅向上提，就取下扇叶了
2008-4-29 02:33 PM
2008-4-29 02:33 PM
2008-4-29 02:33 PM
2008-4-29 02:33 PM
2008-4-29 02:33 PM
2008-4-29 02:33 PM
WWW.WXBENBEN.COM无锡本本
质量,价格,服务.全方位的让您满意是我们一直追求的目标！
无锡本本IBM,APPLE港/水货专营 ACER/LENOVO/HP全系列行货笔记本专卖
电话：13205283311
QQ：124773838
地址：无锡市人民西路45号金惠大厦1105（老的梦之岛手机电脑城楼上，从楼背面-南面上来，有直达电梯）
打造苏锡常笔记本销售第一品牌
阿蒙 (无锡本本老大)
管理员
无锡本本专卖老大
UID 5
精华 24
积分 6480
帖子 5438
阅读权限 200
注册 2006-8-12
来自 江苏无锡
状态 在线
#3
使用道具
发表于 2008-4-29 02:35 PM 资料 个人空间 主页 短消息 加为好友
取下的扇叶
清理的时候，注意 别把灰弄到扇叶反面的扇叶轴里面去了！
2008-4-29 02:35 PM
2008-4-29 02:35 PM
附件
2008-4-29 02:35 PM
WWW.WXBENBEN.COM无锡本本
质量,价格,服务.全方位的让您满意是我们一直追求的目标！
无锡本本IBM,APPLE港/水货专营 ACER/LENOVO/HP全系列行货笔记本专卖
电话：13205283311
QQ：124773838
地址：无锡市人民西路45号金惠大厦1105（老的梦之岛手机电脑城楼上，从楼背面-南面上来，有直达电梯）
打造苏锡常笔记本销售第一品牌
阿蒙 (无锡本本老大)
管理员
无锡本本专卖老大
UID 5
精华 24
积分 6480
帖子 5438
阅读权限 200
注册 2006-8-12
来自 江苏无锡
状态 在线
#4
使用道具
发表于 2008-4-29 02:38 PM 资料 个人空间 主页 短消息 加为好友
取下扇叶后的扇舱; 同样很脏，需要取下清理
箭头所指处是扇舱固定螺丝及风扇电源线，松开2个螺丝，向上稍稍用力就可拔出风扇电源线；
大家会发现整个扇舱是靠3个螺丝固定的而左侧少了颗螺丝，其实这不是厂家没装，而是看一楼的螺丝孔对应图就明白了，呵呵，是和底盖板共用此螺丝孔的！
取下的扇舱，很脏，很脏; 清理的时候注意别弄到“转子”，就是中间那部分，风扇的心脏，弄坏可不转了哦^_^！
拆下的扇舱和机内图，可以看到扇舱取下后机内也有余灰!
再核对一遍对应的各螺丝孔
清理完风扇部分也要清理旁边的2个进/出风口
后部进风口现在无法拆下来要拆就要全部拆机了，所以这里就简单清理一下，直接用刷子刷后把浮灰吹出机器即可；
旁边的出风口可以拆下来清理
把阻挡热导管的那个插头拔下(不拔不好取出来的)，然后松开CPU固定座上的4颗螺丝，就可以取出热导管和出风口了;
看下图箭头所指处
2008-4-29 02:38 PM
2008-4-29 02:38 PM
2008-4-29 02:38 PM
2008-4-29 02:38 PM
2008-4-29 02:38 PM
2008-4-29 02:38 PM
2008-4-29 02:38 PM
WWW.WXBENBEN.COM无锡本本
质量,价格,服务.全方位的让您满意是我们一直追求的目标！
无锡本本IBM,APPLE港/水货专营 ACER/LENOVO/HP全系列行货笔记本专卖
电话：13205283311
QQ：124773838
地址：无锡市人民西路45号金惠大厦1105（老的梦之岛手机电脑城楼上，从楼背面-南面上来，有直达电梯）
打造苏锡常笔记本销售第一品牌
阿蒙 (无锡本本老大)
管理员
无锡本本专卖老大
UID 5
精华 24
积分 6480
帖子 5438
阅读权限 200
注册 2006-8-12
来自 江苏无锡
状态 在线
#5
使用道具
发表于 2008-4-29 02:40 PM 资料 个人空间 主页 短消息 加为好友
三、换CPU
取下CPU散热导管和出风口后CPU在CPU座上静静的躺着...
看看CPU和CPU座
注意CPU座的开关及图示，此图为锁止状态！
取下CPU，再看看CPU和CPU座
近看CPU座发现变化没？
不错，就是用一字螺丝刀向左转180度就是打开CPU座，取下CPU了！
最后，插入需要更换的CPU到CPU座(CPU上有3个圆点和一个三角的标志，将三角标志对准CPU座的缺角处放入)，如果对错了是无法完整放入CPU到CPU座的,
注意检查要平整的放入CPU，然后向右侧旋转180度，锁止住CPU就完成更换CPU的过程！
此，CPU更换完毕，灰尘也清理完毕
根据上面这些拆解的方法，再用相反的操作装回:热导管出风口、风扇舱、扇叶、风扇挡板、插上拔下的2个插头、底部盖板;
就完成整个清理灰尘和更换CPU的工作了！
