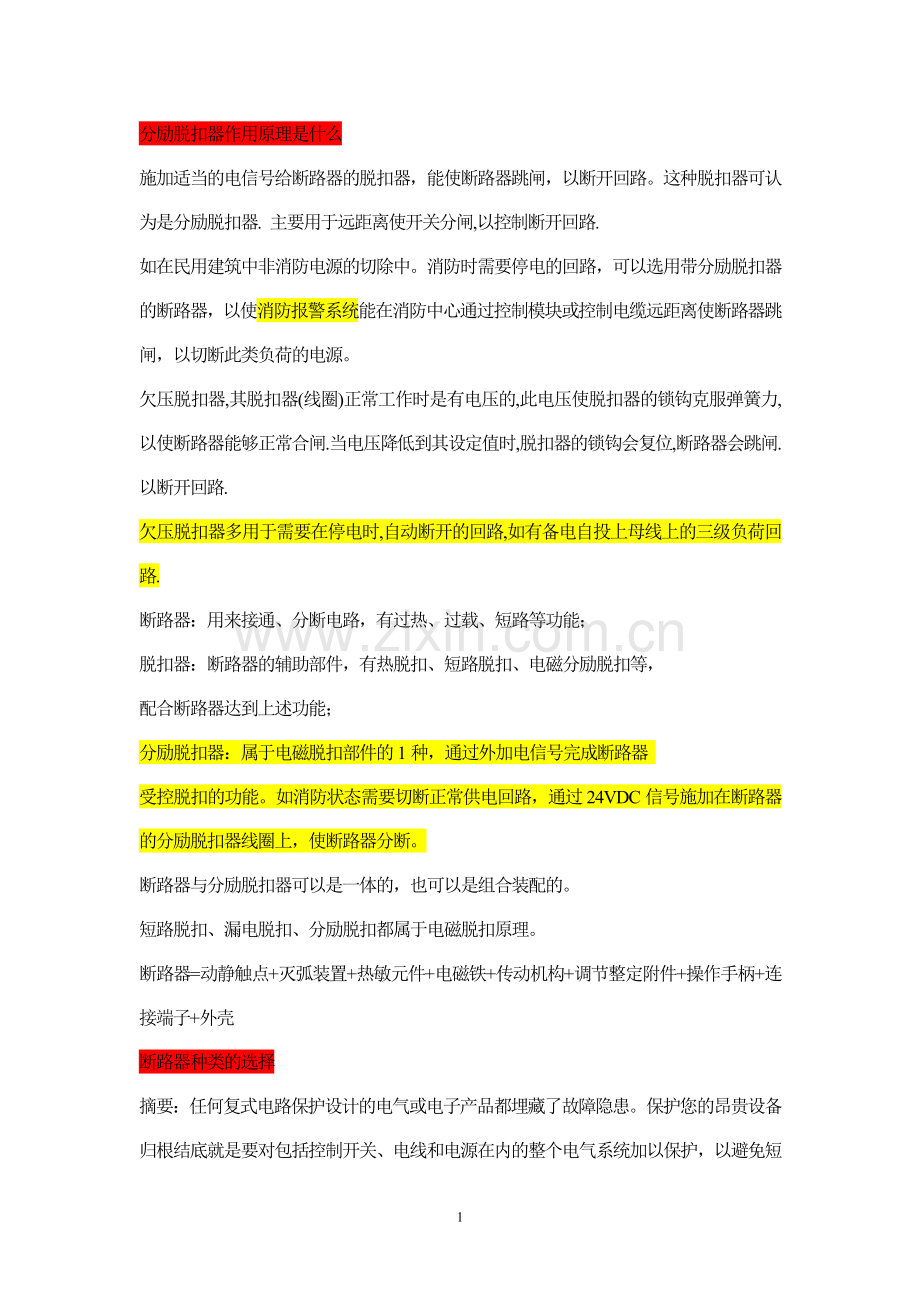

分励脱扣器作用原理是什么
施加适当的电信号给断路器的脱扣器，能使断路器跳闸，以断开回路。这种脱扣器可认为是分励脱扣器. 主要用于远距离使开关分闸,以控制断开回路.
如在民用建筑中非消防电源的切除中。消防时需要停电的回路，可以选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
欠压脱扣器,其脱扣器(线圈)正常工作时是有电压的,此电压使脱扣器的锁钩克服弹簧力,以使断路器能够正常合闸.当电压降低到其设定值时,脱扣器的锁钩会复位,断路器会跳闸.以断开回路.
欠压脱扣器多用于需要在停电时,自动断开的回路,如有备电自投上母线上的三级负荷回路.
断路器：用来接通、分断电路，有过热、过载、短路等功能；
脱扣器：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，
配合断路器达到上述功能；
分励脱扣器：属于电磁脱扣部件的1种，通过外加电信号完成断路器
受控脱扣的功能。如消防状态需要切断正常供电回路，通过24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断。
断路器与分励脱扣器可以是一体的，也可以是组合装配的。
短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理。
断路器=动静触点+灭弧装置+热敏元件+电磁铁+传动机构+调节整定附件+操作手柄+连接端子+外壳
断路器种类的选择

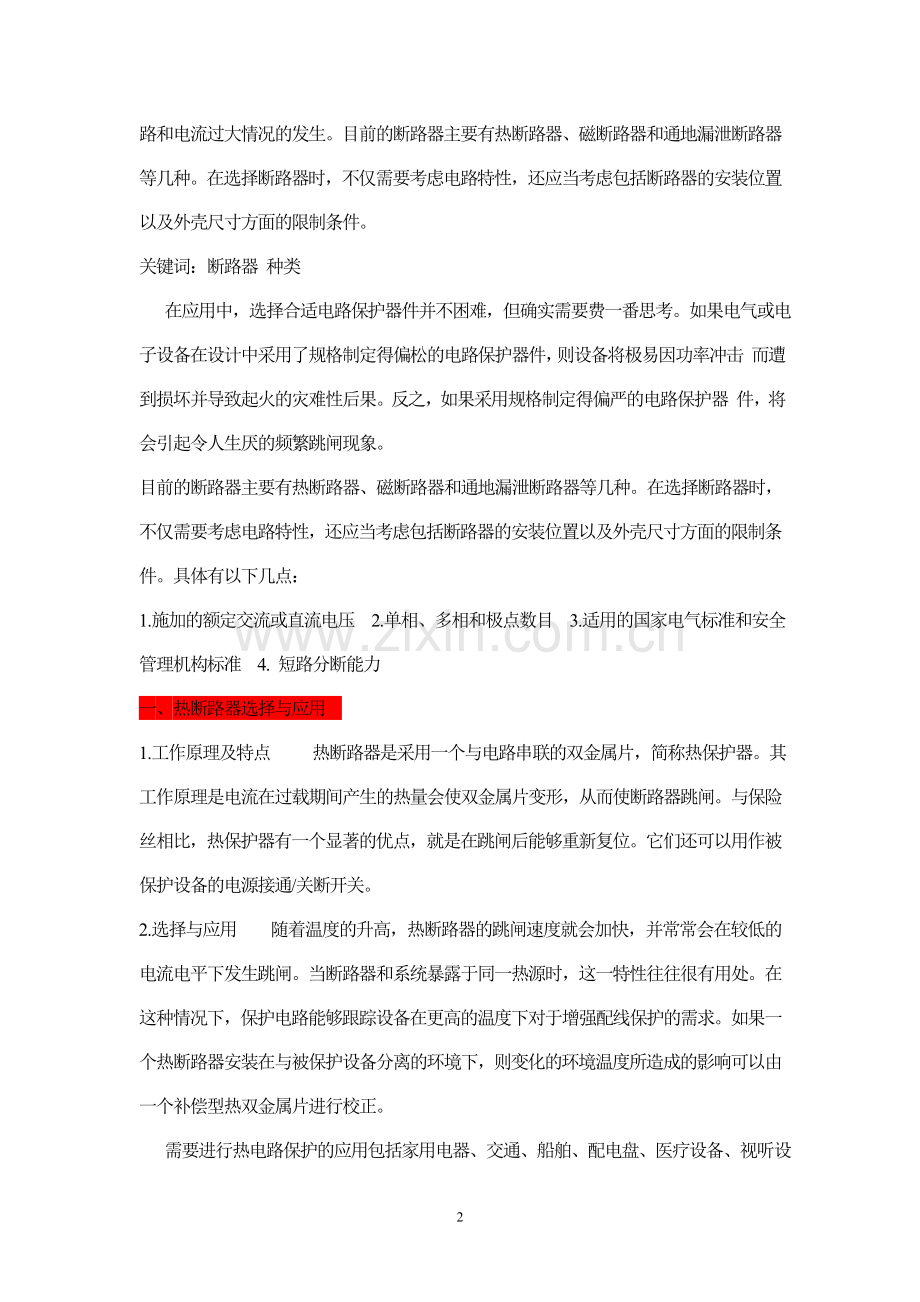

摘要：任何复式电路保护设计的电气或电子产品都埋藏了故障隐患。保护您的昂贵设备归根结底就是要对包括控制开关、电线和电源在内的整个电气系统加以保护，以避免短路和电流过大情况的发生。目前的断路器主要有热断路器、磁断路器和通地漏泄断路器等几种。在选择断路器时，不仅需要考虑电路特性，还应当考虑包括断路器的安装位置以及外壳尺寸方面的限制条件。
关键词：断路器 种类
在应用中，选择合适电路保护器件并不困难，但确实需要费一番思考。如果电气或电子设备在设计中采用了规格制定得偏松的电路保护器件，则设备将极易因功率冲击 而遭到损坏并导致起火的灾难性后果。反之，如果采用规格制定得偏严的电路保护器 件，将会引起令人生厌的频繁跳闸现象。
目前的断路器主要有热断路器、磁断路器和通地漏泄断路器等几种。在选择断路器时，不仅需要考虑电路特性，还应当考虑包括断路器的安装位置以及外壳尺寸方面的限制条件。具体有以下几点：
1.施加的额定交流或直流电压 2.单相、多相和极点数目 3.适用的国家电气标准和安全管理机构标准 4. 短路分断能力
一、热断路器选择与应用
1.工作原理及特点 热断路器是采用一个与电路串联的双金属片，简称热保护器。其工作原理是电流在过载期间产生的热量会使双金属片变形，从而使断路器跳闸。与保险丝相比，热保护器有一个显著的优点，就是在跳闸后能够重新复位。它们还可以用作被保护设备的电源接通/关断开关。
2.选择与应用 随着温度的升高，热断路器的跳闸速度就会加快，并常常会在较低的电流电平下发生跳闸。当断路器和系统暴露于同一热源时，这一特性往往很有用处。在这种情况下，保护电路能够跟踪设备在更高的温度下对于增强配线保护的需求。如果一个热断路器安装在与被保护设备分离的环境下，则变化的环境温度所造成的影响可以由一个补偿型热双金属片进行校正。
需要进行热电路保护的应用包括家用电器、交通、船舶、配电盘、医疗设备、视听设备、电源和运动器械等
此外，由于热断路器内部固有的门锁机理，使其对冲击和振动极不敏感。目前，有些高性能的电路保护器件提供了专门针对极大冲击和振动环境的断路器。
二、磁断路器选择与应用
1. 工作原理及特点 磁断路器的过流检测是只对被保护电路里的电流变化做出响应，由于其电流感应螺线管受环境温度变化的影响不大，因此磁断路器具有温度稳定性，不会像热断路器那样明显地受到环境温度变化的影响。磁断路器没有预热阶段，因此不会减缓断路器对过载的响应速度，从过载结束到其复位之前没有冷却期。
2.选择与应用 根据磁断路器的工作原理及特点，在应用过程中，根据需要可以从断路器所需的电路；跳闸点（以安培计）；延迟时间（以秒计）和浪涌处理能力四个独立的方面对磁断路器的特性进行有针对性的调整。对这些因素所做的调整对断路器短路分断能力的影响极小。
目前有慢速、中速和快速三种跳闸延迟时间各不相同的磁断路器，在对级联电路和判别电路中的断路器进行匹配时，为应用选择提供了很高的设计灵活性。
此外，对于常常需要承受巨大涌入电流的设备，还可以选择具备特殊涌入结构的磁断路器。但是，当设备位置不稳定时，由于磁断路器的跳闸次数会因螺线管的运动受重力的影响而发生变化，此时热断路器或许是一个比较好的选择。
磁断路器的应用领域涵盖了很多市场，比如电信、船舶、电器、工业自动化和控制以及医疗设备。
三、通地漏泄保护器的选择与应用
通地漏泄保护器（如Carling公司的SmartGuard系列）的工作方式与磁断路器相同，能够提供用户定制的过载和短路的保护器。
其工作原理：除了少量漏泄外，返回电源的电流与从电源流出的电流数值相等。如果经过通地漏泄保护器后，电源流出和返回的电流值之差超过了漏泄灵敏度的设定值，则保护器将跳闸，且LED指示灯点亮，向操作人员发出提示，从而具备了“智能化”的特点。
LED指示灯清楚地显示了由于通地漏泄所导致的跳闸。这种保护有助于避免严重的设备损坏和火灾。其应用包括电阻和阻抗加热系统、电信、剧场照明、船舶控制台、办公设备、医疗设备、工业自动化和控制以及UPS系统。
四、其他功能断路器的选择与应用 在选择断路器时，我们不仅要关注断路器的延迟曲线等主要指标，还应重视它的很多次要功能，这些常容易被忽略的性能不仅能为一个良好的设计锦上添花，而且还能帮助为其应用而设计精密的保护电路。下面是一些较为常见的功能。
1.辅助接点（辅助开关）：它们是与主接点电隔离的接点，适用于报警和程序开关。辅助接点可用于向操作人员或控制系统告警，发出警报，或在重要应用中接通备用电源。
2.传动：传动器类型的选择不仅是出于美观的考虑。具有开关速度是通/断开关两倍的传动摇杆开关的断路器能够节约成本和电路板空间。推挽式传动器在遇到突发事件时最为稳定。
3.分流端子：传统断路器被认为是“串联跳闸”的，这是因为接点、电流感应元件和负载都是串联的。分流端子从主电路分出支路，这样可将次级负载接入。如果初级负载发生了短路或过载，断路器将跳闸并切断两个负载的电源。
4.与辅助接点不同，分流端子是接到位于开关接点和电流感应元件之间的断路器载流通路的，这意味着第二个负载不受过载或短路保护。可以采用一个独立的断路器来保护次级电路，否则该电路只可用于具有内置保护电路的设备。
5.复式控制（遥控跳闸或继电器跳闸）：复式控制断路器将两个彼此电隔离的感应元件组合起来以实现多项功能。例如，复式控制断路器可利用遥控传动器或感应器来进行传统的过流保护以及电路断接。遥控跳闸是复式控制的一个例子，通常被称为“继电器跳闸”。
6.低压跳闸：这是断路器中一个独立的电压敏感元件，如果电压降到预定值以下，它将使主接点开路。具有低电压跳闸的开关断路器被广泛用于有线连接电器的通/断控制。安全管理部门要求这些电器在发生掉电时必须切断电源，以避免电源恢复时电器突然重新启动的危险。 7.自动跳闸：一个自动跳闸的断路器在故障期间不会一直保持闭合—因为开关装置不会因强行保持传动器接通而失效。在一个完全自动跳闸的设计中，当传动器被保持在“接通”位置时，主接点在发生故障之后将始终保持开路。一些被称为“循环自动跳闸”的断路器在故障期间不能强行保持接通状态，但如果传动器一直处在“接通”的位置，则它们将周期性地接通和断开。如果断路器安装在容易够得着的地方（即未封闭），则应采用自动跳闸断路器。 8.自动复位：对于断路器不易够着的应用来说，在冷却期后自动复位的断路器是一个良好的选择。此时若指定使用可自动再起动的设备，则发生危险的可能性很大。 因此，为确保电气或用电设备在应用过程中的安全，首先要选择好电路的保护器。在选择电路保护器时，不仅需要考虑电路特性，还应当考虑包括保护器的安装位置以及外壳尺寸方面的限制条件，从而保证电路的安全性和使用可靠性.

外方提供的图纸电气符号含义时间:
如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA还是GE设计的图纸，同样的一个元器件，其编号是不变的，如87就是代表差动继电器，51就是代表过流继电器。这些编号实际上是遵循IEEE Std C37.2－1996标准，这种编号系统已用于各种接线图、手册和说明书中。参照表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！
1--master element
主要元件，是指控制开关等元件。它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay
延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。功能号48，62，79及82定义的除外。
3--checking or interlocking relay
校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor
主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device
停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86功能) 6--starting circuit breaker
启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay
变化速率继电器。当被测量的变化速率超过门限值时动作。元件63定义的除外。
8--control power disconnecting device
操作电源切断元件是一种隔离元件，如刀开关、断路器、或插入式熔丝等。用于将控制母线或设备与操作电源接通或断开。(操作电源中包括供给小型电机、加热器等设备的辅助电源。)
9--reversing device
反向元件用于实现电机磁场的反向或完成其它任何反向功能。
10--unit sequence switch
单元顺序开关用于变换顺序，使各个单元从多元设备中投入或撤出工作。
11--multifunction device
多功能元件。可完成3个或以上比较重要的功能，而这些功能只能由多个功能元件组合完成。该元件所有能完成的功能应在图纸、元件功能定义清单或继电器整定单中说明。
注：如果元件仅具有2个功能，则以这两个功能的编号表示。
12--overspeed device
超速元件通常是直接连接的速度开关，当电机超速时动作。
13--synchronous-speed device
同步速度元件，如离心速度开关、差频继电器、电压继电器、欠电源继电器、或任何形式的元件在接近电机的同步转速时工作。
14--underspeed device
欠速元件，当电机转速降到低于给定值时动作。
15--speed or frequency matching device
速度或频率匹配元件，其功能是调整和保持一台电机或一个系统的速度或频率，使之与另一台电机或系统的速度或频率相等或接近。
16--not used
备用
17--shunting or discharge switch
分路或放电开关，用于接通或断开除电阻器外的任何器件，如电机的磁场绕组、电枢绕组、电容器和电抗器的分路。(本类器件不包括那些在电机起动过程中，有可能被用来作为分路用的器件6以及类似器件，同时也不包括切换电阻器用的器件)
18--accelerating or decelerating device
加速或减速元件，用来合闸使电机引起增速或减速的回路。
19--starting-to-running transition contactor
起动-运转转换接触器是一种能使电机由起动接线状态自动转换到运转接线状态的元件。
20--electrically operated valve
电气操纵阀是一种应用于流体管道上的电气操作控制和监测的阀门。(该阀门功能可用后缀字母说明)
21--distance relay
距离继电器，当回路的导纳、阻抗或电抗的增或减变化超出预定值时动作的继电器。
22--equalizer circuit breaker
均衡电流断路器用于多元装置中，接通或切断电机磁场的调节设备、断路器或其电源平衡装置。
温度控制元件，反应电机设备、介质的温度升高或降低的元件，当温度超过或低于预定值时动作。(以恒温器为例，当温度降到一预定值时，合上开关柜的加热器)
24--volts per hertz relay
电压/频率继电器。当电压与频率的比率超过或低于预定值时动作，该继电器具有瞬时或延时特性。
25--synchronizing or synchronism-check relay
同步或同期检查继电器。同步元件提供输出使两条回路在零相角差时闭合，它不一定具有电压及速度控制。同期检查继电器使两条回路在规定的电压、相差和频率内并列。
26--apparatus thermal device
设备热元件，当被保护设备或其它介质的温度超过或低于预定值时动作。
27--under voltage relay
欠电压继电器，当电压降至给定值时动作的元件。
28--flame detector
火焰检测器是监控燃气轮机或蒸汽锅炉等中心火焰的元件。
29--isolating contactor or switch
隔离接触器或开关，用于事故运行、维修、试验时将一回路与其它回路明显的隔离开来。
外方提供的图纸电气符号
30--annunciator relay
信号继电器是一种非自动复归的元件，在保护元件动作时分别给出直观的显示兼可完成闭锁功能。
31--separate excitation device
他励元件，当起动时连接同步电机的并激磁场回路到他励磁场的电源，或使电源整流器的励磁回路和灭弧回路带电。
32--directional power relay
功率方向继电器，是在一给定的功率潮流方向达到某一预定值时动作，比如发动机失去原动力而变成电动机运行导致的逆功率。
33--position switch
位置开关，当此元件功能编号的主要元件或设备零部件的工作位置达到某一给定位置时接通或断开接触。
34--mater sequence device
主程序元件，如电动操作的多节点开关、计算机程序元件等。当对一台设备进行起动、停止或其它顺序性切换操作时，利用它来确定该设备中主要元件的操作顺序。
35--brush-operating or slip-ring short-circuiting device
电刷或滑环短路元件可用来提起插入或移动电机的碳刷，或短路其滑环或用于使转向器接触或撤出。
36--polarity or polarizing voltage device
极性或极化电压元件。操纵或允许另一元件仅在预定的条件下投入工作，或用于检测设备中极化电压的出现。
37--undercurrent or underpower relay
欠电流或低功率继电器。当电流或功率潮流下降到某一预定值时动作的继电器。
38--bearing protective device
轴承保护元件。当轴承超温时或轴承在异常的机械振动时，如因过渡磨损而最终导致轴承温度过高时动作的继电器。
39--mechanical condition monitor
机械工况监控器是在设备发生异常机械工况条件下动作的元件，例如过大的振动、偏心膨胀冲撞、倾斜或密封损坏等，但不包括与轴承有关的元件38在内。
40--field relay
励磁继电器。当机组的励磁电流发生故障时，或低于给定值时动作，或当一台交流电机的电枢无功电流过大，而又显示异常低的磁场激磁时动作。
41--field circuit breaker
励磁断路器是接通或撤出一台电机励磁回路的工作元件。
42--running circuit breaker
运行断路器，其主要功能是在运行或操作电压下将一台电机与其电源接通，亦可用作接触器，将它与断路器或其它保护装置串接使用，主要用于频繁开、合操作的断路器。
43--manual transfer or selector device
手动转换或选择元件。转换控制回路，以便改变切换设备或其它元件的逻辑方式。
44--unit sequence starting relay
单元顺序起动继电器。是在单元设备故障时，或在上述单元异常工作时，起动下一有效单元工作的元件。
45--atmospheric condition monitor
大气条件监控器。当发生有破坏性的烟雾爆炸混合物、烟雾、火光等异常的大气条件时工作的元件。
46--rever-phase or phase-balance current relay
反相或相平衡电流继电器。当多相电流是反相序的，或不平衡的，其负序分量超过给定值时动作的继电器。
47--phase-sequence or phase-balance voltage relay
相序或相平衡电压继电器。在规定的相序多相电压的预定值条件下,当多相电压不平衡或负序电压超过预定值时动作的继电器。
48--incomplete sequence relay
操作顺序不全继电器。如果正常的起动运转或停机等顺序在预定的时间内，未正当地完成，它将使设备回复原态或断开位置，并加以闭锁。
49--machine or transformer thermal relay
电机或变压器的温度继电器。当电机的电枢及其它通电线圈部件的温度、电机或电源变压器的元件温度超过预定值时工作的继电器。
50--instantaneous overcurrent relay
瞬时过流继电器。在电流超过预定值时无内部延时而动作的元件。

热继电器的机构和使用原理

热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。所以，这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。
热继电器工作原理示意图如图1

图1 热继电器工作原理示意图
1――热元件，2――双金属片，3――导板，4――触点
热继电器的结构如图2所示。

图2 热继电器结构示意图
图中：1――电流调节凸轮，2――片簧（2a，2b），3――手动复位按钮，4――弓簧片，5――主金属片，6――外导板，7――内导板，8――常闭静触点，9――动触点，10――杠杆，11――常开静触点（复位调节螺钉），12――补偿双金属片，13――推杆，14――连杆，15――压簧
使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。这种作用称温度补偿作用。
螺钉8是常闭触头复位方式调节螺钉。当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。常闭触头的动触头在弹簧的作用下会自动复位。此时热继电器为自动复位状态。将螺钉逆时针旋转向右调到一定位置时，若这时电动机过载，热继电器的常闭触头断开。其动触头将摆到右侧一新的平衡位置。电动机断电停车后，动触头不能复位。必须按动复位按钮后动触头方能复位。此时热继电器为手动复位状态。若电动机过载是故障性的，为了避免再次轻易地起动电动机，热继电器宜采用手动复位方式。若要将热继电器由手动复位方式调至自动复位方式，只需将复位调节螺钉顺时针旋进至适当位置即可。
有些型号的热继电器还具有断相保护功能。其结构示意图如图3所示：
图3 差动式断相保护装置示意图
（a）通电前，（b）三相通有额定电流，（c）三相均衡过载，（d）一相断电故障
热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。当电动机正常工作时，通过热继电器热元件的电流正常，内外两推杆均向前移至适当位置。当出现电源一相断线而造成缺相时，该相电流为零，该相的双金属片冷却复位，使内推杆向右移动，另两相的双金属片因电流增大而弯曲程度增大，使外推杆更向左移动，由于差动放大作用，在出现断相故障后很短的时间内就推动常闭触头使其断开，使交流接触器释放，电动机断电停车而得到保护
接触器的小知识 接触器用以接通和分断负载。它与热过载继电器组合，保护运行中的电气设备。它与继电控制回路组合，远控或联锁相关电气设备。
　　交流接触器：典型结构分为双断点直动式（LC1－D/F*）和单断路转动式（LC1－B*）。前者结构紧凑、体积小、重量轻；后者维护方便、易于配置成单极、二级和多极结构，但体积和安装面积大。
　　直流接触器：其动作原理与交流接触器相似，但直流分断时感性负载存储的磁场能量瞬时释放，断点处产生的高能电弧，因此要求直流接触器具有一定的灭弧功能。中/大容量直流接触器常采用单断点平面布置整体结构，其特点是分断时电弧距离长，灭弧罩内含灭弧栅。小容量直流接触器采用双断点立体布置结构。
　　真空接触器：真空接触器（LC1－V*）其组成部分与一般空气式接触器相似，不同的是真空接触器的触头密封在真空灭弧室中。其特点是接通/分断电流大，额定操作电压较高。
　　半导体式接触器：主要产品如双向晶闸管，其特点是无可动部分、寿命长、动作快，不受爆炸、粉尘、有害气体影响，耐冲击震动。
漏电保护器安全使用方面
何为漏电保护器
漏电保护器（漏电保护开关）是一种电气安全装置。将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。
漏电保护器的结构组成
漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。 ①检测元件。由零序互感器组成，检测漏电电流，并发出信号。 ②放大环节。将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。 ③执行机构。收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。
漏电保护器的工作原理
①当电气设备发生漏电时，出现两种异常现象： 一是，三相电流的平衡遭到破坏，出现零序电流； 二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。 ②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。 电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。当一次线圈有剩余电流时，二次线圈就会感应出电流。 ③漏电保护器工作原理 将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。 当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。 当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体?大地?工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流 出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。
漏电保护器的主要技术参数
主要动作性能参数有：额定漏电动作电流、额定漏电动作时间、额定漏电不动作电流。其他参数还有：电源频率、额定电压、额定电流等。 ①额定漏电动作电流 在规定的条件下，使漏电保护器动作的电流值。例如30mA的保护器，当通入电流值达到30mA时，保护器即动作断开电源。 ②额定漏电动作时间 是指从突然施加额定漏电动作电流起，到保护电路被切断为止的时间。例如30mA×0.1s的保护器，从电流值达到30mA起，到主触头分离止的时间不超过0.1s。 ③额定漏电不动作电流 在规定的条件下，漏电保护器不动作的电流值，一般应选漏电动作电流值的二分之一。例如漏电动作电流30mA的漏电保护器，在电流值达到15mA以下时，保护器不应动作， 否则因灵敏度太高容易误动作，影响用电设备的正常运行。 ④其他参数如：电源频率、额定电压、额定电流等，在选用漏电保护器时，应与所使用的线路和用电设备相适应。 漏电保护器的工作电压要适应电网正常波动范围额定电压，若波动太大，会影响保护器正常工作，尤其是电子产品，电源电压低于保护器额定工作电压时会拒动作。 漏电保护器的额定工作电流，也要和回路中的实际电流一致，若实际工作电流大于保护器的额定电流时，造成过载和使保护器误动作。
漏电保护器的主要保护作用
漏电保护器主要是提供间接接触保护，在一定条件下，也可用作直接接触的补充保护，对可能致命的触电事故进行保护。
直接接触和间接接触保护 当人体接触带电体有电流通过人体时，就叫人体触电。按照人体触电的原因可分为直接触电和间接触电。 直接触电，是指人体直接触及带电体（如触及相线），导致的触电。 间接触电，是指人体触及正常情况下不带电，故障情况下带电的金属导体（如触及漏电设备的外壳），导致的触电。 根据触电的原因不同，对触电所采取的防触电措施也分为：直接接触保护相间接接触保护。直接接触保护一般可采用绝缘、防护罩、围栏、安全距离等措施；间接接触保护一 般可采用保护接地（接零）、保护切断、漏电保护器等措施。
人体触电时的危险 人体触电时，通入人体的电流越大相电流持续的时间越长就越危险。其危险程度大致可以划分为三个阶段：感知－摆脱－室颤。 ①感知阶段。由于通入电流很小，人体能有感觉（一般大于0.5mA），此时对人不构成危害； ②摆脱阶段。指手握电极触电时，人能摆脱的最大电流值（一般大于10mA），此电流虽有一定危险，但可以自己摆脱，所以基本也构不成致命的危险。当电流增大到一定程度，触电者将因肌肉收缩，发生痉挛导致抓紧带电体，不能自己摆脱。 ③室颤阶段。随电流加大和触电时间延长（一般大于50mA和ls），将导致发生心室颤动，如果不立即断开电源，将会导致死亡。 由此可以看出，心室颤动是人体触电致死的最主要原因。所以，对人的保护，常用不引起心室颤动，作为确定电击保护特性的依据。
“30mA·s”的安全性
通过大量的动物试验和研究表明，引起心室颤动不 仅与通过人体的电流（I）有关，而且与电流在人体中持续的时间（t）有关，即由通过人体的安全电量Q=I×t来确定，一般为50mA·s。就是说当电流不大于50mA，电流持续时间在ls以内时，一般不会发生心室颤动。但是，如果按照50mA·s控制，当通电时间很短而通人电流较大时（例如500mA×0.1s），仍然会有引发心室颤动的危险。虽然低于50mA·s不会发生触电致死的后果，但也会导致触电者失去知觉或发生二次伤害事故。 实践证明，用30 mA·s作为电击保护装置的动作特性，无论从使用的安全性还是制造方面来说都比较合适，与50 mA·s相比较有1.67倍的安全率（K=50/30=1.67）。从“30mA·s”这个安全限值可以看出，即使电流达到100mA，只要漏电保护器在0.3s之内动作并切断电源，人体尚不会引起致命的危险。故30mA·s这个限值也成为漏电保护器产品的选用依据。
哪些用电设备需安装漏电保护器
《施工现场临时用电安全技术规范》中规定，“施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。”以上规定讲了三个方面： ①施工现场所有用电设备都要装设漏电保护器。因为建筑施工露天作业、潮湿环境、人员多变，再加上设备管理环节薄弱，所以用电危险性大，要求所有用电设备包括动力及照明设备、移动式和固定式设备等。当然不包括使用安全电压供电和隔离变压器供电的设备。 ②原有按规定进行的保护接零（接地）措施仍按要求不变，这是安全用电的最基本的技术措施不能拆除。 ③漏电保护器安装在用电设备负荷线的首端处。这样做的目的，对用电设备进行保护的同时，也对其负荷线路进行保护，防止由于线路绝缘损坏造成的触电事故。
进行了保护接零（接地）后，还要加装漏电保护器
无论保护接零还是接地措施，其保护范围都是伺限的。 例如“保护接零”，就是把电气设备的金属外壳与电网的零线连接，并在电源侧加装熔断器。当用电设备发生碰壳故障（某相与外壳碰触）时，则形成该相对零线的单相短路，由于短路电流很大，迅速将保险熔断，断开电源进行保护。其工作原理是把“碰壳故障”改变为“单相短路故障”，从而获取大的短路电流切断保险。然而，工地的电气碰壳故障并不频繁，经常发生的是漏电故障，如设备受潮、负荷过大、线路过长、绝缘老化等造成的漏电，这些漏电电流值较小，不能迅速切断保险，因此，故障不会自动消除而长时间存在。但这种漏电电流对人身安全已构成严重的威胁。所以，还需要加装灵敏度更高的漏电保护器进行补充保护。
漏电保护器的种类
漏电保护器按不同方式分类来满足使用的选型。如按动作方式可分为电压动作型和电流动作型；按动作机构分，有开关式和继电器式；按极数和线数分，有单极二线、二极、二极三线等等。下面按动作灵敏度和按动作时间分类： ①按动作灵敏度可分为： 高灵敏度：漏电动作电流在30mA以下； 中灵敏度：30~1000mA； 低灵敏度：1000mA以上。 ②按动作时间可分为： 快速型：漏电动作时间小于0.ls； 延时型：动作时间大于0.1s，在0.1-2s之间； 反时限型：随漏电电流的增加，漏电动作时间减小。当额定漏电动作电流时，动作时间为0.2~1s；1.4倍动作电流时为0.1，0.5s；4.4倍动作电流时为小于0.05s。
电子式与电磁式漏电保护器区别
漏电保护器按脱扣方式不同分为电子式与电磁式两类： ①电磁脱扣型漏电保护器，以电磁脱扣器作为中间机 构，当发生漏电电流时使机构脱扣断开电源。 这种保护器缺点是：成本高、制作工艺要求复杂。优点 是：电磁元件抗干扰性强和抗冲击（过电流和过电压的冲击）能力强；不需要辅助电源；零电压和断相后的漏电特性不变。 ②电子式漏电保护器，以晶体管放大器作为中间机构，当发生漏电时由放大器放大后传给继电器，由继电器控制开关使其断开电源。 这种保护器优点是：灵敏度高（可到5mA）；整定误差小，制作工艺简单、成本低。缺点是：晶体管承受冲击能力较弱，抗环境干扰差；需要辅助工作电源（电子放大器一般需 要十几伏的直流电源），使漏电特性受工作电压波动的影响；当主电路缺相时，保护器会失去保护功能。
漏电断路器保护功能
漏电保护器主要是当用电设备发生漏电故障时提供保护的装置，安装漏电保护器时，应另外安装过流保护装置。当采用熔断器作为短路保护时，其规格的选用应与漏电保护器的通断能力相适应。 目前广泛采用了将漏电保护装置与电源开关 （自动空气断路器）组装在一起的漏电断路器，这种新型的电源开关具有短路保护、过载保护、漏电保护和欠压保护的效能。安装时简化了线路，缩小了电箱的体积和便于管理。 漏电断路器铭牌型号其含义如下： 使用时应注意，因为漏电断路器具有多重防护性能，当发生跳闸时，应具体分清故障原因： 当漏电断路器因短路分断时，须开盖检查触头是否有烧损严重或凹坑； 当因线路过载跳闸时，不能立即重新闭合。由于断路器装有热继电器作为过载保护，当出现大于额定电流时，双金属片弯曲使触头分开，必须待双金属片自然冷却恢复 原状后，方可使触头重新闭合。 当因漏电故障造成的跳闸时，必须查明原因排除故障后，方可重新合闸，严禁强行合闸。 漏电断路器发生分断跳闸时，L般手柄处于中间位置，当重新闭合时，需先将操作手柄向下扳动 （分断位置），使操作机构重扣合，再向上进行合闸。 漏电断路器可用于容量较大（大于4.5kw）的动力线路不频繁操作的开关电器。
怎样选用漏电保护器 选择漏电保护器应按照使用目的和根据作业条件选用： 按保护目的选用： ①以防止人身触电为目的。安装在线路末端，选用高灵敏度，快速型漏电保护器。 ②以防止触电为目的与设备接地并用的分支线路，选用中灵敏度、快速型漏电保护器。 ③用以防止由漏电引起的火灾和保护线路、设备为目的的干线，应选用中灵敏度、延时型漏电保护器。 按供电方式选用： ①保护单相线路（设备）时，选用单极二线或二极漏电保护器。 ②保护三相线路 （设备）时，选用三极产品。 ③既有三相又有单相时，选用三极四线或四极产品。 在选定漏电保护器的极数时，必须与被保护的线路的线数相适应。保护器的极数是指内部开关触头能断开导线的根数，如三极保护器，是指开关触头可以断开三根导线。而单极二线、二极三线、三极四线的保护器，均有一根直接穿过漏电检测元件而不断开的中性线，在保护器外壳接线端子标有&quo
