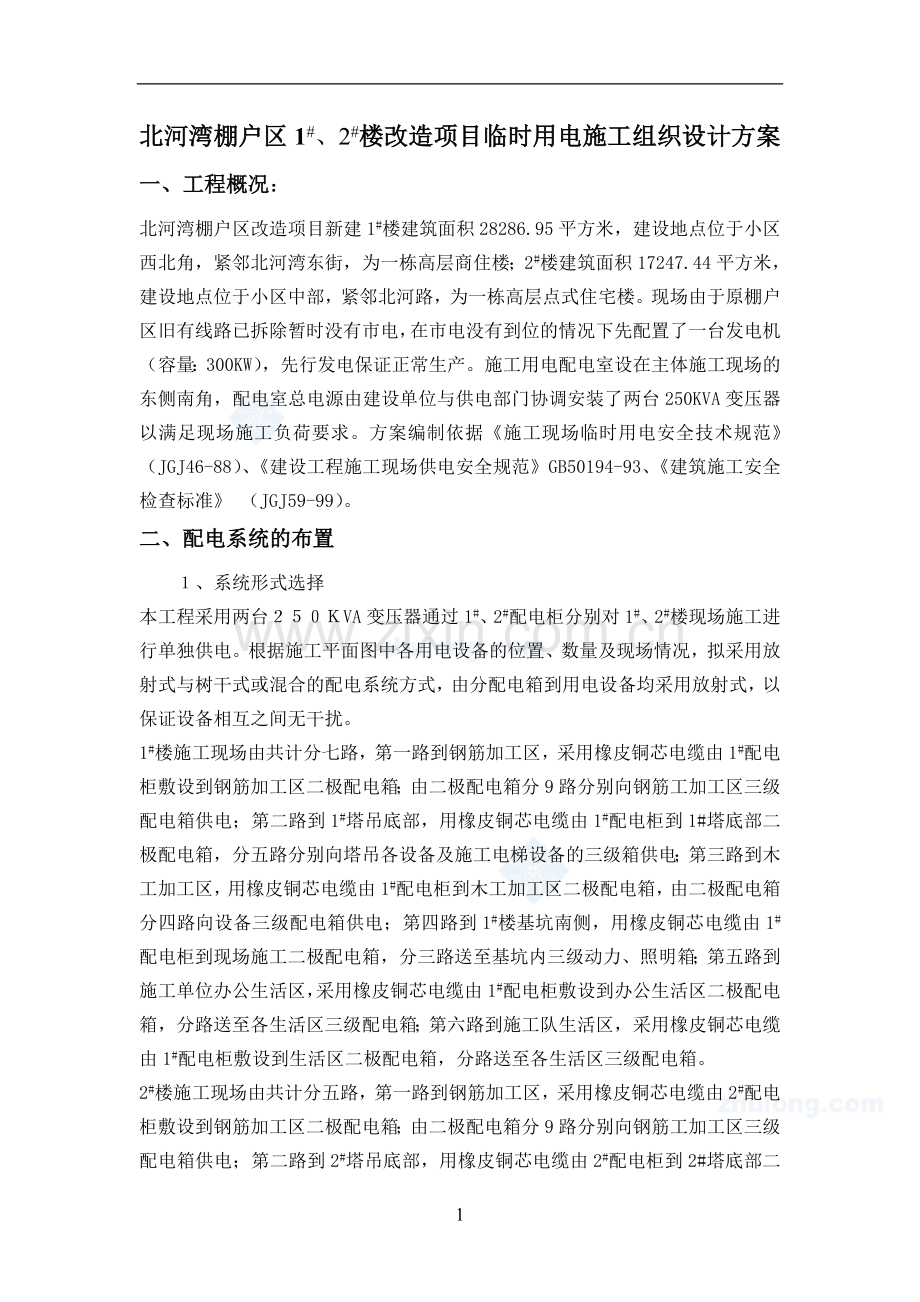

北河湾棚户区1#、2#楼改造项目临时用电施工组织设计方案
一、工程概况：
北河湾棚户区改造项目新建1#楼建筑面积28286.95平方米，建设地点位于小区西北角，紧邻北河湾东街，为一栋高层商住楼；2#楼建筑面积17247.44平方米，建设地点位于小区中部，紧邻北河路，为一栋高层点式住宅楼。现场由于原棚户区旧有线路已拆除暂时没有市电，在市电没有到位的情况下先配置了一台发电机（容量：300KW），先行发电保证正常生产。施工用电配电室设在主体施工现场的东侧南角，配电室总电源由建设单位与供电部门协调安装了两台250KVA变压器以满足现场施工负荷要求。方案编制依据《施工现场临时用电安全技术规范》（JGJ46-88）、《建设工程施工现场供电安全规范》GB50194-93、《建筑施工安全检查标准》 （JGJ59-99）。
二、配电系统的布置
１、系统形式选择
本工程采用两台２５０ＫVA变压器通过1#、2#配电柜分别对1#、2#楼现场施工进行单独供电。根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采用放射式，以保证设备相互之间无干扰。
1#楼施工现场由共计分七路，第一路到钢筋加工区，采用橡皮铜芯电缆由1#配电柜敷设到钢筋加工区二极配电箱；由二极配电箱分9路分别向钢筋工加工区三级配电箱供电；第二路到1#塔吊底部，用橡皮铜芯电缆由1#配电柜到1#塔底部二极配电箱，分五路分别向塔吊各设备及施工电梯设备的三级箱供电；第三路到木工加工区，用橡皮铜芯电缆由1#配电柜到木工加工区二极配电箱，由二极配电箱分四路向设备三级配电箱供电；第四路到1#楼基坑南侧，用橡皮铜芯电缆由1#配电柜到现场施工二极配电箱，分三路送至基坑内三级动力、照明箱；第五路到施工单位办公生活区，采用橡皮铜芯电缆由1#配电柜敷设到办公生活区二极配电箱，分路送至各生活区三级配电箱；第六路到施工队生活区，采用橡皮铜芯电缆由1#配电柜敷设到生活区二极配电箱，分路送至各生活区三级配电箱。
2#楼施工现场由共计分五路，第一路到钢筋加工区，采用橡皮铜芯电缆由2#配电柜敷设到钢筋加工区二极配电箱；由二极配电箱分9路分别向钢筋工加工区三级配电箱供电；第二路到2#塔吊底部，用橡皮铜芯电缆由2#配电柜到2#塔底部二极配电箱，分五路分别向塔吊各设备及施工电梯设备的三级箱供电；第三路到木工加工区，用橡皮铜芯电缆由2#配电柜到木工加工区二极配电箱，由二极配电箱分四路向设备三级配电箱供电；第四路到2#楼基坑南侧，用橡皮铜芯电缆由2#配电柜到现场施工二极配电箱，分三路送至基坑内三级动力、照明箱；（以上具体布置见平面图）。

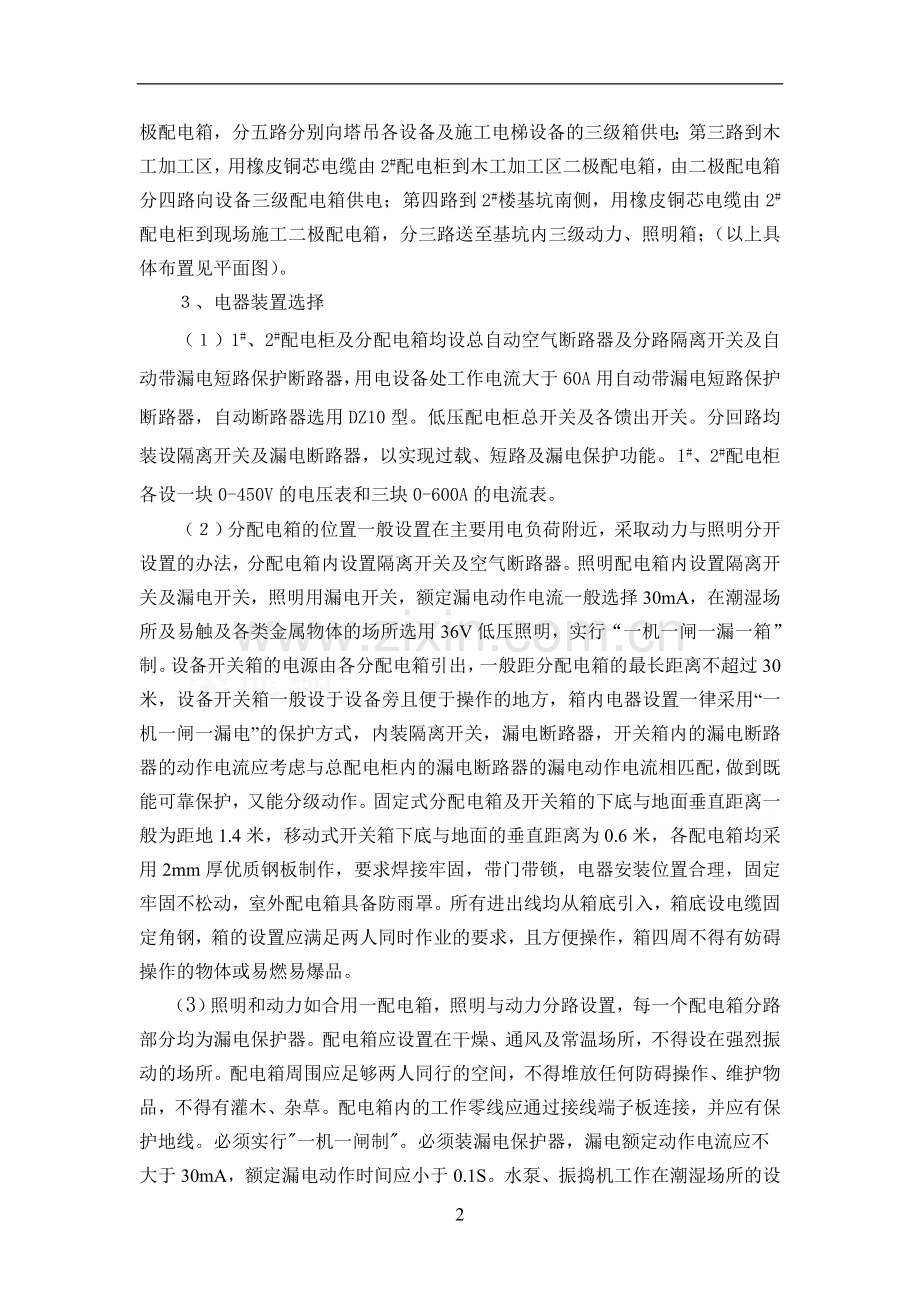

３、电器装置选择
（１）1#、2#配电柜及分配电箱均设总自动空气断路器及分路隔离开关及自动带漏电短路保护断路器，用电设备处工作电流大于60A用自动带漏电短路保护断路器，自动断路器选用DZ10型。低压配电柜总开关及各馈出开关。分回路均装设隔离开关及漏电断路器，以实现过载、短路及漏电保护功能。1#、2#配电柜各设一块0-450V的电压表和三块0-600A的电流表。
（２）分配电箱的位置一般设置在主要用电负荷附近，采取动力与照明分开设置的办法，分配电箱内设置隔离开关及空气断路器。照明配电箱内设置隔离开关及漏电开关，照明用漏电开关，额定漏电动作电流一般选择30mA，在潮湿场所及易触及各类金属物体的场所选用36V低压照明，实行“一机一闸一漏一箱”制。设备开关箱的电源由各分配电箱引出，一般距分配电箱的最长距离不超过30米，设备开关箱一般设于设备旁且便于操作的地方，箱内电器设置一律采用“一机一闸一漏电”的保护方式，内装隔离开关，漏电断路器，开关箱内的漏电断路器的动作电流应考虑与总配电柜内的漏电断路器的漏电动作电流相匹配，做到既能可靠保护，又能分级动作。固定式分配电箱及开关箱的下底与地面垂直距离一般为距地1.4米，移动式开关箱下底与地面的垂直距离为0.6米，各配电箱均采用2mm厚优质钢板制作，要求焊接牢固，带门带锁，电器安装位置合理，固定牢固不松动，室外配电箱具备防雨罩。所有进出线均从箱底引入，箱底设电缆固定角钢，箱的设置应满足两人同时作业的要求，且方便操作，箱四周不得有妨碍操作的物体或易燃易爆品。
（3）照明和动力如合用一配电箱，照明与动力分路设置，每一个配电箱分路部分均为漏电保护器。配电箱应设置在干燥、通风及常温场所，不得设在强烈振动的场所。配电箱周围应足够两人同行的空间，不得堆放任何防碍操作、维护物品，不得有灌木、杂草。配电箱内的工作零线应通过接线端子板连接，并应有保护地线。必须实行"一机一闸制"。必须装漏电保护器，漏电额定动作电流应不
大于30mA，额定漏电动作时间应小于0.1S。水泵、振捣机工作在潮湿场所的设备应装设额定电不大于15mA，动作时间小于0.1S的漏电断路器。配电箱导线的进口和出线口应设在箱体的底面，严禁在箱上侧后门处进出线。低压配电柜、分配电箱、开关箱均采用2mm厚钢板制作，箱柜内分设接地、接零排，箱柜外壳均用软铜线与PE母排做可靠连接。
４、配电系统的保护装置
（１）整个系统采用TN-S三相五线制保护接零系统。在配电柜处及各施工区二级配电箱处做重复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米的多股铜软线，敷设方式为直埋，所有用电设备及配电箱均做保护接零。
（２）采用保护接零的同时还设置漏电保护器，实行总配电箱、分配电箱、开关箱三级配电两级保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。
三、配电室的布置
（１） 配电室高度大于3m。
（２） 成排配电柜。配电柜之间应采用不小于6m2铜芯导线相互连接与接地线连接。
（３） 配电柜正面的操作宽度不应小于1.5m，通过人通道不小于0.6m。配电室门向外开并配锁。
（４） 满足供电运行可靠、操作灵活、检修方便、旁边设值班室并有专人值班。
四、配电线路设计
1、配电线路的形式及基本系统选择
从1#、2#变压器到配电室之间电缆均用电缆沟结合直埋方式连接。配电室内南北方向预留电源引出套管SC200各2个。现场供电分两个区由1#、2#配电柜分别供电。办公室、混凝土搅拌机重要符合均丛配电室引出。其他各部位的钢筋棚、木工棚从现场的总箱引出。根据建设部JGJ46-88《施工现场临时用电安全技术规范》要求，施工配电变压器采用低压侧中性点直接接地的TN-S保护接零系统。从总配电柜开始所有线路、设备一律采用三相五线制、单相三线制接零保护形式，以三级配电两级保护的方式运行。总配电柜设过热、过流、及漏电保护，分配电箱设过热、过流保护，设备开关箱设过热、过流及漏电保护。所有从配电房引出的配电电缆均在保护零线末端设置重复接地，保护零线一律采用黄、绿双色线，干线截面不小于16mm2 ，支线截面不小于2.5 mm2，黄、绿双色线严禁用作相线。本工程施工现场主要采用VV22系列塑料绝缘塑料护套金属电力电缆，一般在工地周围埋地敷设，由于前期回填土未完电缆可先行用插台固定在围栏上。过道口处均穿SC80~ SC100钢管保护，竖向电缆利用楼内竖井引上，每层设楼层配电箱。
五、室内配线：
（1） 室内配线必须使用绝缘导线，采用穿管、线槽等敷设。
（2） 进户线过墙应穿保护套管，并应采取防雨措施。
（3） 室内配线所用导线铜线截面不小于2.5m2。
（4） 埋地非电缆配线处必须穿管敷设。管口应密封，采用金属管敷设时必须做保护接地线。
六 室外配电箱设置：
（1） 配电箱应设置在干燥、通风及常温场所，不得设在强烈振动的场所。
（2） 配电箱周围应足够两人同行的空间，不得堆放任何防碍操作、维护物品，
不得有颧木、杂草。
（3） 配电箱内的工作零线应通过接线端子板连接，并应有保护地线。
（4） 必须实行"一机一闸制"。必须装漏电保护器，漏电额定动作电流应不
大于30mA，额定漏电动作时间应小于0.1S。水泵、振捣机工作在潮湿场所的设备应装设额定电不大于15mA，动作时间小于0.1S的漏电断路器。
（5） 配电箱导线的进口和出线口应设在箱体的底面，严禁在箱上侧后门处进
出线。低压配电柜、分配电箱、开关箱均采用2mm厚钢板制作，箱柜内分设接地、接零排，箱柜外壳均用软铜线与PE母排做可靠连接。分配电箱的位置一般设置在主要用电负荷附近，采取动力与照明分开设置的办法，分配电箱内设置隔离开关及空气断路器。照明配电箱内设置隔离开关及漏电开关，照明用漏电开关，额定漏电动作电流一般选择30mA，在潮湿场所及易触及各类金属物体的场所选用36V低压照明。
（6）设备开关箱的电源由各分配电箱引出，一般距分配电箱的最长距离不超过30米，设备开关箱一般设于设备旁且便于操作的地方，箱内电器设置一律采用“一机一闸一漏电”的保护方式，内装隔离开关，漏电断路器，开关箱内的漏电断路器的动作电流应考虑与总配电柜内的漏电断路器的漏电动作电流相匹配，做到既能可靠保护，又能分级动作。
4、配电箱的制作及安装要求
固定式分配电箱及开关箱的下底与地面垂直距离一般为距地1.4米，移动式开关箱下底与地面的垂直距离为0.6米，各配电箱均采用2mm厚优质钢板制作，要求焊接牢固，带门带锁，电器安装位置合理，固定牢固不松动，室外配电箱具备防雨罩。所有进出线均从箱底引入，箱底设电缆固定角钢，箱的设置应满足两人同时作业的要求，且方便操作，箱四周不得有妨碍操作的物体或易燃易爆品。
5、接地装置设计
要求系统接地电阻不大于4Ω。为防止保护零线断线，增加可靠性，在各回路保护零线末端设置重复接地，设置部位宜在分配电箱处，后期随着施工采用已施工的桩基主筋作为重复接地体，变压器中性点接地亦同上，如位置不能满足要求，可用L50×50×5（L=2500）镀锌角钢或￠50镀锌钢管（L=2500）三条直接打入地下并用-40×4镀锌扁钢焊接引出，接地线采用不小于16mm2塑料铜芯线，由总配电柜引出线路的保护零线一律与重复接地点可靠连接。接地导线截面不小于箱、柜电源电缆相线的一半。
七、 工地照明：
（1） 选用额定电压220V、380V的照明器，室外灯具距地不得低于3m，室
内灯具不得低于2.4m。
（2）工作零线截面应按下列规定选择。
单相及二相线路中，零线截面与相线截面相同。三相四线制线路中，当照明器为白炽灯时，零线截面按相线截面流量的50％选择。
（3）安装维修、拆除临时用电工程，必须用电工完成。其它人员不得擅自施工。
（4）电工人员应掌握安全用电基本知识和所有设备的性能。
（5）上岗必须按规定穿戴和配好相应的劳动保防护用品，并检查电气装置保
护设施是否完好。严禁设备带"病"运转。
（6）停电设备必须拉闸断电，锁好开关箱。
（7）施工现场外电防护措施无法实现时，必须采取防护措施增设屏障遮挡，
围挡保护网，并悬接醒目的警告标志牌。

八、安全用电技术措施及电气防火措施
（一）安全用电技术措施：
1、临时用电工程的施工，严格按施工组织设计进行，低压配电柜、分配电箱、设备开关箱、用电设备及供电线路的安装，使用与维护严格按本设计及建设部《施工现场临时用电安全技术规范JGJ46-88》要求进行，增减用电设备改变配电装置，必须办理相关变更手续，并在补充设计中增补变更文件。
2、施工现场周围外电线路与在建工程水平距离小于10米的，必须采取防护措施，如增设屏障，遮栏、围栏或保护网等，并悬挂醒目的警告标志牌。
3、作好用电设备的安全保护接地及在建工程的防雷击措施。变压器采用中性点直接接地系统，在线路末端设置重复接地；及时做好在建建筑物及外脚手架的防雷接地。
4、现场配电室设两台1#、2#配电柜电源分别由两台变压器引入。配电系统采用三级配电二级保护方式，1#、2#配电柜及分配电箱均设总自动空气断路器及分路自动带漏电短路保护断路器，用电设备处工作电流大于60A用自动带漏电短路保护断路器。设备开关箱设“一机一闸一漏电”用电方式，总闸用空气断路器，分闸用漏电断断路器，额定漏电动作电流和动作时间采用30mA和0.1秒。危险场所、潮湿、大面积金属体上等易触电场所，漏电断路器额定漏电动作电流采用15mA，动作时间0.1秒。各级配电箱、开关箱内的电气装置必须完好，安装整齐牢固，线头压接牢固，接触良好，不得有过热现象。各配电箱、开关箱应标明编号及各回路名称、用途及责任人并全部设门加锁。
5、电动机械及手持电动工具的使用，必须满足安全使用要求，电动机械必须按要求装设配套的漏电断路器及隔离开关，焊接设备的电源线一般不大于5米，二次焊线不超过30米；手持式电动工具中的金属外壳型（Ⅰ）除采用漏电保护外还必须采用接零保护，II类手持电动工具装设额定漏电动作电流为15mA，动作时间0.1秒的漏电保护开关；在金属构件、潮湿场所作业必须采用II类手持式电动工具；在特别狭窄场所如锅炉、金属容器、管道、地沟等处作业一律选用带隔离变压器的III类手持式电动工具。
6、照明要求，一般场所采用220V的照明电器，为提高安全性，楼内施工面的局部照明一律采用36V低压灯，在特别潮湿导电良好的地面、锅炉、金属容器内作业，照明电压一律采用12V，现场大面积照明采用固定安装在塔吊、外脚手架上的大型投光灯，既能提高光效，又利于安全。
7、建立健全临时用电施工组织设计和安全用电技术措施交底制度，并严格执行，任何人未经审批不得随意更改临电设计的方案、内容，改变开关的配置、线路的走向等，做到临电配置合理，变更手续齐全。
8、设立专职电气安全员，建立安全监察巡视制度，严格执行安全问题一票否决制。建立临电检修施工工作票制、完善检修安全临护制，建立由专职电气安全员负责的安全用电记录及由值班、检修电工负责的运行及维修、维护记录。
9、建立电气工作人员持证上岗制度，从电气工程师到电工均必须具备专业知识，并有劳动部门签发的特种作业操作证。施工现场一切电气作业均由专业持证电工完成，其它人员一律不得从事电气相关操作。
10、建立健全本单位职工及分包单位进场的三级安全用电教育制度，制定严格的奖罚措施，并严格贯彻执行。
4、现场防雷系统
现场总配电箱做重复接地接地电阻小于4欧姆　提升架其上装设避雷针，利用基础接地体做防雷接地极。，各部位保证可靠连接，焊接过渡接地线，作为避雷引下线，接地级与基础可靠连接，测试其接地电阻≤4Ω。
5、电动建筑机械和手持电动工具
（1）夯土机械
夯土机械必须装设防溅型漏电保护器。其额定漏电动作电流不应大于15mA，额定漏电动作时间小于0.1S。
夯土机械的负荷线应用橡皮护套铜芯软电缆，电缆长度不应大于50米。多台夯土机械并列工作时，其间距不得小于5米，串联工作时不得小于10米。
夯土机械的操作扶手必须采取绝缘措施。
（2）焊接机械
焊接机械应放置在防雨和通风良好的地方，焊接现场不准堆放易燃易爆品。一次侧电源线长度不得大于5米，进线处必须设置防护罩。
焊接机械的二次侧，采用YHS型橡皮护套软电缆，电缆长度不应大于30米。
（3）手持电动工具
现场选用Ⅱ类手持电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间小于0.1S的漏电保护器。
手持电动工具的负荷线必须用橡皮护套铜芯软电缆，并不得有接头。
手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用。
（二）电气防火措施
1、科学合理配置、检修、更换各类保护电器，作到动作参数准确，确保对线路及设备的过载、短路、漏电进行可靠的保护，以便发生各类电气故障时，开关电器能及时迅速的切断电源，避免发生设备过热带电现象。
2、加强检查巡视，防止出现线路接地短路及绝缘强度降低。线路与设备的压线端应牢固可靠，防止电弧闪烁及接触而产生高温高热，合理设置各类防雷击措施，防雷击引起的电气火灾。
3、在电气装置及线路周围严禁堆放易燃、易爆和强腐蚀介质；不得在电气设备旁使用火源，进入油料仓库的线路及照明开关灯具一律采取防爆措施。
4、在市电停电柴油发电机供应重要负荷使用的情况下，合理调度调配用电，避免柴油发电机过载可能引起的安全隐患。
5、在配电房、变压器房、用电设备较集中的地点，配备足够数量的二氧化碳灭火器。
六、现场照明
1、现场照明主要采用镝灯，安装高度在5米以上,局部采用碘钨灯。潮湿场所、楼梯等场所的照明电源电压不得大于24V。照明变压器必须使用双绕组型，严禁使用自藕变压器。
2、临时用电平面图（见总平面图）。
主要做法：
七、1#、2#楼所属配电柜接入所有现场设备功率负荷计算
1、1#楼所属配电柜所有机械、动力设备功率见下表，所有照明用电考虑为施工用电设备用电量的10％。两台电焊机及对焊机的接线方法可以分配均匀， 则其三相不平衡因子可不计。S机＝1.1×｛K1×（ΣP机/cosP）｝+K2ΣS机＝1.1×｛0.6×（130.9/0.7）｝+0.6×144 ＝198.6KVA
照明用电量为施工用电设备用电量的１０％。
S总＝（1+10%）×S机＝1.1×198.6.6＝219KVA
即 219KVA<250KVA
经计算施工现场供电所需总容量小于甲方提供2号变压器的容量２５０ＫＶＡ符合要求，因余量不多，1#配电柜要注意其它负荷的接入。
S机――施工现场用电设备所需容量（KVA）
ΣP机――施工现场用电动机及生活区动力设备额定功率之和（KW）
CosP――电动机平均功率因数（查表得cosp=0.7）
K1――电动机同时需要系数查表得K1＝0.6
K2――电焊机同时需要系数查表得K2＝0.6
ΣS机――施工现场电焊机额定量之和（KVA）
序号
项目
单位
数量
单位用电
合计
1
对焊机
台
1
100KVA
100KVA
2
塔吊
台
1
30．5KW
30．5KW
3
切割机
台
2
3KW
6KW
4
木工组合机床
台
1
5.5 KW
5.5 KW
5
交流电焊机
台
2
22KVA
44 KVA
6
电锯
台
1
4.4 KW
4.4 KW
7
电刨子
台
2
3 KW
6 KW
8
振捣棒
台
10
1.1 KW
11 KW
9
平板震动器
台
2
2.2 KW
4.4 KW
10
台钻
台
1
2.2 KW
2.2 KW
11
弯曲机
台
1
3.4 KW
3.4 KW
12
卷扬机
台
1
5.5 KW
5.5 KW
13
施工升降电梯
台
1
22 KW
22 KW
14
生活区动力设备用电

30 KW
30 KW
合计
电动机
130.9KW
合计
焊机
144KVA

2、2#楼所属配电柜所有机械、动力设备功率见下表，所有照明用电考虑为施工用电设备用电量的10％。三台电焊机接线方法可以分配均匀， 则其三相不平衡因子可不计。S机＝1.1×｛K1×（ΣP机/cosP）｝+K2ΣS机＝1.1×｛0.6×（120.9/0.7）｝+0.6×166 ＝213.6KVA
照明用电量为施工用电设备用电量的１０％。
S总＝（1+10%）×S机＝1.1×213.6＝235KVA
即 235KVA<250KVA
经计算施工现场供电所需总容量小于甲方提供2号变压器的容量２５０ＫＶＡ符合要求，因余量不多，要注意其它负荷的接入。
S机――施工现场用电设备所需容量（KVA）
ΣP机――施工现场用电动机额定功率之和（KW）
CosP――电动机平均功率因数（查表得cosp=0.7）
K1――电动机同时需要系数查表得K1＝0.6
K2――电焊机同时需要系数查表得K2＝0.6
ΣS机――施工现场电焊机额定量之和（KVA）
序号
项目
单位
数量
单位用电
合计
1
对焊机
台
1
100KVA
100KVA
2
塔吊
台
1
30．5KW
30．5KW
3
切割机
台
2
3KW
6KW
4
混凝土搅拌机
台
1
20 KW
20 KW
5
木工组合机床
台
1
5.5 KW
5.5 KW
6
交流电焊机
台
2
22KVA
66 KVA
7
电锯
台
1
4.4 KW
4.4 KW
8
电刨子
台
2
3 KW
6 KW
9
振捣棒
台
10
1.1 KW
11 KW
10
平板震动器
台
2
2.2 KW
4.4 KW
11
台钻
台
1
2.2 KW
2.2 KW
12
弯曲机
台
1
3.4 KW
3.4 KW
13
卷扬机
台
1
5.5 KW
5.5 KW
14
施工升降电梯
台
1
22 KW
22 KW
合计
电动机
120.9KW
合计
焊机
166KVA
3、1#变压器以下各级回路干线截面计算：本项目因本地供电局只给了2台250KVA的用电负荷，不同施工期用电量不同，分别考虑。除了从1#变压器到1#配电柜的电源电源引入电缆必须是供电部门要求的VV224*185+1*95电缆外，其它线径截面根据BLA持续负载电流表选择，电流计算公式如下：
a）从配电柜到钢筋加工区二级箱：124.4KW
I线=K∑P（√3(——)U线COSφ）
=0.9*124400/（√3(——)×380×0.75）=227A
查表选择 VV-4×95+1×50电缆两条
b）从配电柜到木工加工区二级箱：45.3KW
I线=45300/（ √3(——)×380×0.75）=91.8A
查表选择 VV-4×16+1*10电缆
c）从配电柜到塔吊二级箱：80KW
I线=80000/（ √3(——)×380×0.75）=162.07A
查表选择 VV-4×70+1×35 MM2电缆
d）从配电柜到施工现场二级箱：70KW
I线=70000/（ √3(——)×380×0.75）=141.8A
查表选择 VV-4×35+1×16 MM2电缆
e)从钢筋区二级箱到闪光焊三级箱：71300 KW
I线=71300/（ √3(——)×380×0.75）=144.5A
查表选择VV-4×35+1×16 MM2电缆
f)从塔吊二级箱到塔吊动力箱：68.7 KW
I线=68700/（ √3(——)×380×0.75）=139A
查表选择 VV-4×35+1×16 MM2电缆
g)从施工现场二级箱到现场动力三级箱
I线=68700/（ √3(——)×380×0.75）=116A
查表选择 VV-4×25+1*10 MM2双回路供电
h）从钢筋区二级箱到设备三级箱24.7KW
I线=24700/（ √3(——)×380×0.75）=50A
查表选择 VV-4×6+1*4MM2双回路供电
i）从塔吊二级箱到照明三级箱17. 9 KW
I线=17900/（ √3(——)×380×0.75）=46A
查表选择 VV-4×6+1*4MM2双回路供电
j）从施工现场二级箱到现场照明三级箱34.5KW
I线=34500/（ √3(——)×380×0.75）=70A
查表选择 VV-4×10+1*6MM2双回路供电
k）从钢筋区二级箱到照明三级箱18.7KW
I线=18700/（ √3(——)×380×0.75）=38A
查表选择 VV-4×4+1*2.5MM2双回路供电
l）从木工区二级箱到设备三级箱24.6KW
I线=24600/（ √3(——)×380×0.75）=50A
查表选择 VV-4×6+1*4MM2双回路供电
m）从木工区二级箱到照明三级箱14.8KW
I线=14800/（ √3(——)×380×0.75）=30A
查表选择 VV-5×2.5MM2双回路供电
n）从施工现场三级箱到设备空开箱 24.6KW
I线=24600/（ √3(——)×380×0.75）=50A
查表选择 VV-4*6+1*4MM2双回路供电
O）从施工现场三级箱到设备空开箱 19.7KW
I线=19700/（ √3(——)×380×0.75）=40A
查表选择 VV-4*4+1*2.5MM2双回路供电
P)从配电柜到项目办公区二级箱
I线=68700/（ √3(——)×380×0.75）=116A
查表选择 VV-4×25+1*10 MM2双回路供电
Q)从配电柜到项目工人生活区二级箱
I线=71000/（ √3(——)×380×0.75）=144A
查表选择 VV-4×35+1*25 MM2双回路供电
4、1#变压器以下各级回路干线截面计算：本项目因本地供电局只给了2台250KVA的用电负荷，不同施工期用电量不同，分别考虑。除了从1#变压器到1#配电柜的电源电源引入电缆必须是供电部门要求的VV224*185+1*95电缆外，其它线径截面根据BLA持续负载电流表选择，电流计算公式如下：
a）从配电柜到钢筋加工区二级箱：124.4KW
I线=K∑P（√3(——)U线COSφ）
=0.9*124400/（√3(——)×380×0.75）=227A
查表选择 VV-4×95+1×50电缆两条
b）从配电柜到木工加工区二级箱：45.3KW
I线=45300/（ √3(——)×380×0.75）=91.8A
查表选择 VV-4×16+1*10电缆
c）从配电柜到塔吊二级箱：80KW
I线=80000/（ √3(——)×380×0.75）=162.07A
查表选择 VV-4×70+1×35 MM2电缆
d）从配电柜到施工现场二级箱：70KW
I线=70000/（ √3(——)×380×0.75）=141.8A
查表选择 VV-4×35+1×16 MM2电缆
e)从钢筋区二级箱到闪光焊三级箱：71300 KW
I线=71300/（ √3(——)×380×0.75）=144.5A
查表选择VV-4×35+1×16 MM2电缆
f)从塔吊二级箱到塔吊动力箱：68.7 KW
I线=68700/（ √3(——)×380×0.75）=139A
查表选择 VV-4×35+1×16 MM2电缆
g)从施工现场二级箱到现场动力三级箱
I线=68700/（ √3(——)×380×0.75）=116A
查表选择 VV-4×25+1*10 MM2双回路供电
h）从钢筋区二级箱到设备三级箱24.7KW
I线=24700/（ √3(——)×380×0.75）=50A
查表选择 VV-4×6+1*4MM2双回路供电
i）从塔吊二级箱到照明三级箱17. 9 KW
I线=17900/（ √3(——)×380×0.75）=46A
查表选择 VV-4×6+1*4MM2双回路供电
j）从施工现场二级箱到现场照明三级箱34.5KW
I线=34500/（ √3(——)×380×0.75）=70A
查表选择 VV-4×10+1*6MM2双回路供电
k）从钢筋区二级箱到照明三级箱18.7KW
I线=18700/（ √3(——)×380×0.75）=38A
查表选择 VV-4×4+1*2.5MM2双回路供电
l）从木工区二级箱到设备三级箱24.6KW
I线=24600/（ √3(——)×380×0.75）=50A
查表选择 VV-4×6+1*4MM2双回路供电
m）从木工区二级箱到照明三级箱14.8KW
I线=14800/（ √3(——)×380×0.75）=30A
查表选择 VV-5×2.5MM2双回路供电
n）从施工现场三级箱到设备空开箱 24.6KW
I线=24600/（ √3(——)×380×0.75）=50A
查表选择 VV-4*6+1*4MM2双回路供电
O）从施工现场三级箱到设备空开箱 19.7KW
I线=19700/（ √3(——)×380×0.75）=40A
查表选择 VV-4*4+1*2.5MM2双回路供电
P)从配电柜到项目办公区二级箱
I线=68700/（ √3(——)×380×0.75）=116A
查表选择 VV-4×25+1*10 MM2双回路供电
Q)从配电柜到项目工人生活区二级箱
I线=71000/（ √3(——)×380×0.75）=144A
查表选择 VV-4×35+1*25 MM2双回路供电

（一）现场用电设备的功率（见上表）
序号
设备名称
数量
额定功率
合计额定功率
1
物料提升架
6
11KW
66 KW
2
搅拌机
2

94.7KW
3
搅拌机

67.5KW
4
电焊机
10
12KW
120 KW
5
电焊机
4
16.8
67.2 KW
6
压刨
2
2KW
4KW
7
平刨
2
2
4KW
8
切断机
4
3
12KW
9
弯曲机
4
3
12KW
10
调直机
4
3
12KW
11
镝灯
18
3.5
63KW
12
离心泵
1
11
11KW
13
振捣棒
8
0.5
4 KW
14
碘钨灯
1
10
10 KW
15
办公区

10KW
（二）临时用电容量计算：
1.长时工作制：Pe=pn
94.7+67.5+4+4+12+12+12+11+4+10+10=241.2KW
2.反复短时工作制：Pe=2∑pn JC JC=0.4
Pe=2*66* 0.4 =83.5KW
3.电焊机 Pe=Pn JC JC100
Pe=（120+67.5）0.4 =118KW
4．镝灯 Pe=1.1*SN*COS∮
Pe=1.1*63*0.5=67.5KW
5．日光灯Pe=1.2*PN* COS∮
Pe=1.2*10*0.5=6KW
总的计算功率：Pe=Kx*∑Pe
Pe=0.5*（241.2+83.5+118+34.7+6）=241.7KW
I= Kx*∑pe*1000 =241.7*1000 =524A
3 380* COS∮ 3 380*0.7
根据电缆允许载流量选总电源电缆为VV4*240+1*120
按允许压降计算

S= Kx∑PeL=0.5*241.7*100 =31mm2 满足要求
C*△C 77*5
再来说说KW和KVA的区别。首先二者都是功率的单位，都是电压×电流的结果。但是，二者所表示的含义是大不相同的。不管发动机、电动机还是发电机，输出的都是有功功率，而有功功率的单位就是KW；发电机在发电过程中，除了产生有功电能用于输出外（包括损耗），还可以通过调节发电机输出电流和电压之间的相位关系，输出无功功率，为负载提供无功电流（主要用于变压器、电动机建立磁场）。因此，发电机输出的电功率包含了有功功率（P：单位KW）和无功功率（Q：单位KVar）两部分，通称为视在功率（S：单位KVA），它们之间的关系是：S²=P²+Q²。
千瓦(KW)=千伏安(KVA)乘以功率因数
（二）临时用电容量计算：
1.长时工作制：Pe=pn
94.7+67.5+4+4+12+12+12+11+4+10+10=241.2KW
2.反复短时工作制：Pe=2∑pn JC JC=0.4
Pe=2*66* 0.4 =83.5KW
3.电焊机 Pe=Pn JC JC100
Pe=（120+67.5）0.4 =118KW
4．镝灯 Pe=1.1*SN*COS∮
Pe=1.1*63*0.5=67.5KW
5．日光灯Pe=1.2*PN* COS∮
Pe=1.2*10*0.5=6KW
总的计算功率：Pe=Kx*∑Pe
Pe=0.5*（241.2+83.5+118+34.7+6）=241.7KW
I= Kx*∑pe*1000 =241.7*1000 =524A
3 380* COS∮ 3 380*0.7
根据电缆允许载流量选总电源电缆为VV4*240+1*120
按允许压降计算

S= Kx∑PeL=0.5*241.7*100 =31mm2 满足要求
C*△C 77*5
