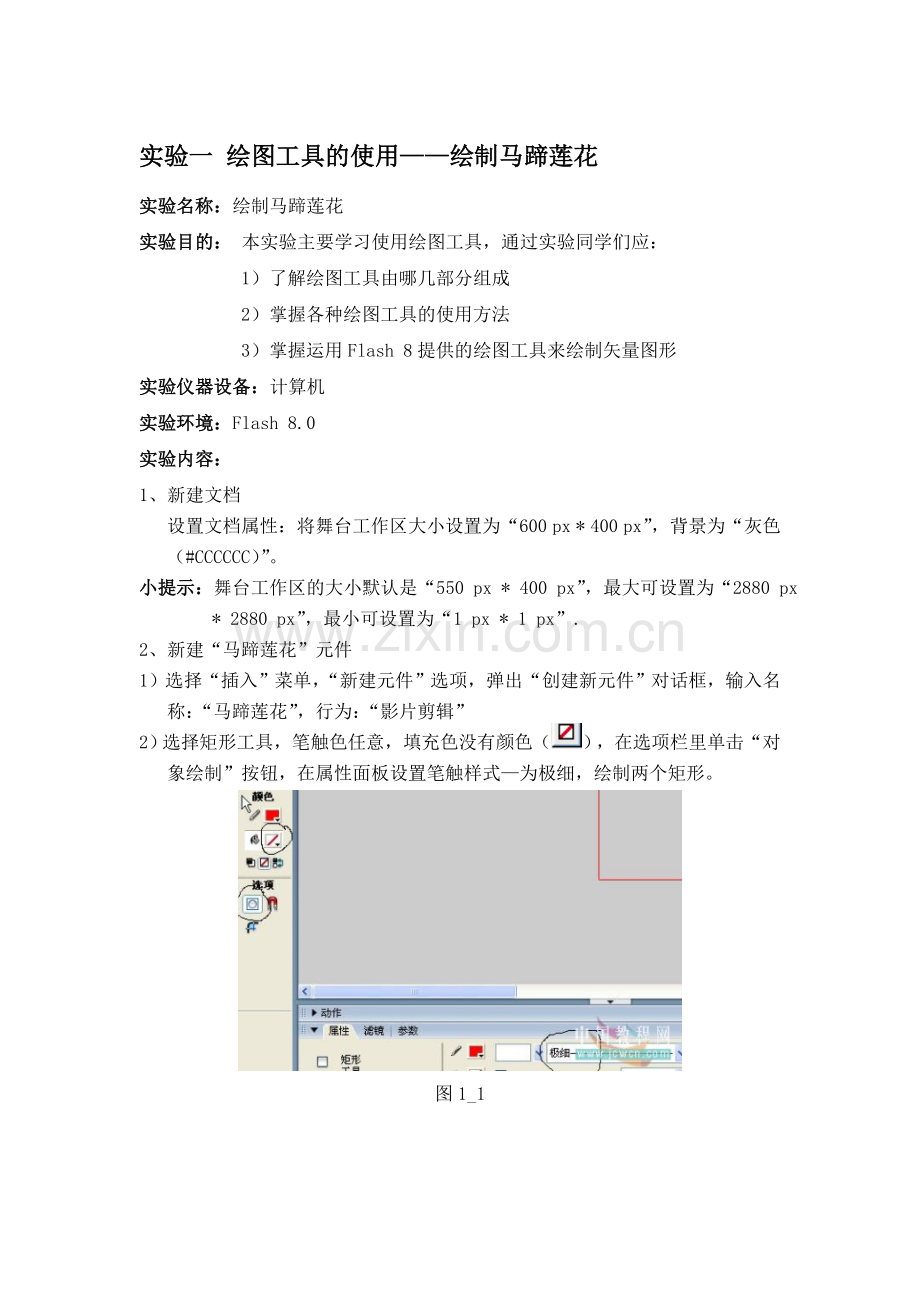

实验一 绘图工具的使用——绘制马蹄莲花
实验名称：绘制马蹄莲花
实验目的： 本实验主要学习使用绘图工具，通过实验同学们应：
1）了解绘图工具由哪几部分组成
2）掌握各种绘图工具的使用方法
3）掌握运用Flash 8提供的绘图工具来绘制矢量图形
实验仪器设备：计算机
实验环境：Flash 8.0
实验内容：
1、 新建文档
设置文档属性：将舞台工作区大小设置为“600 px * 400 px”，背景为“灰色（#CCCCCC）”。
小提示：舞台工作区的大小默认是“550 px * 400 px”，最大可设置为“2880 px * 2880 px”，最小可设置为“1 px * 1 px”.
2、 新建“马蹄莲花”元件
1）选择“插入”菜单，“新建元件”选项，弹出“创建新元件”对话框，输入名称：“马蹄莲花”，行为：“影片剪辑”
2）选择矩形工具，笔触色任意，填充色没有颜色（），在选项栏里单击“对象绘制”按钮，在属性面板设置笔触样式—为极细，绘制两个矩形。

图1_1

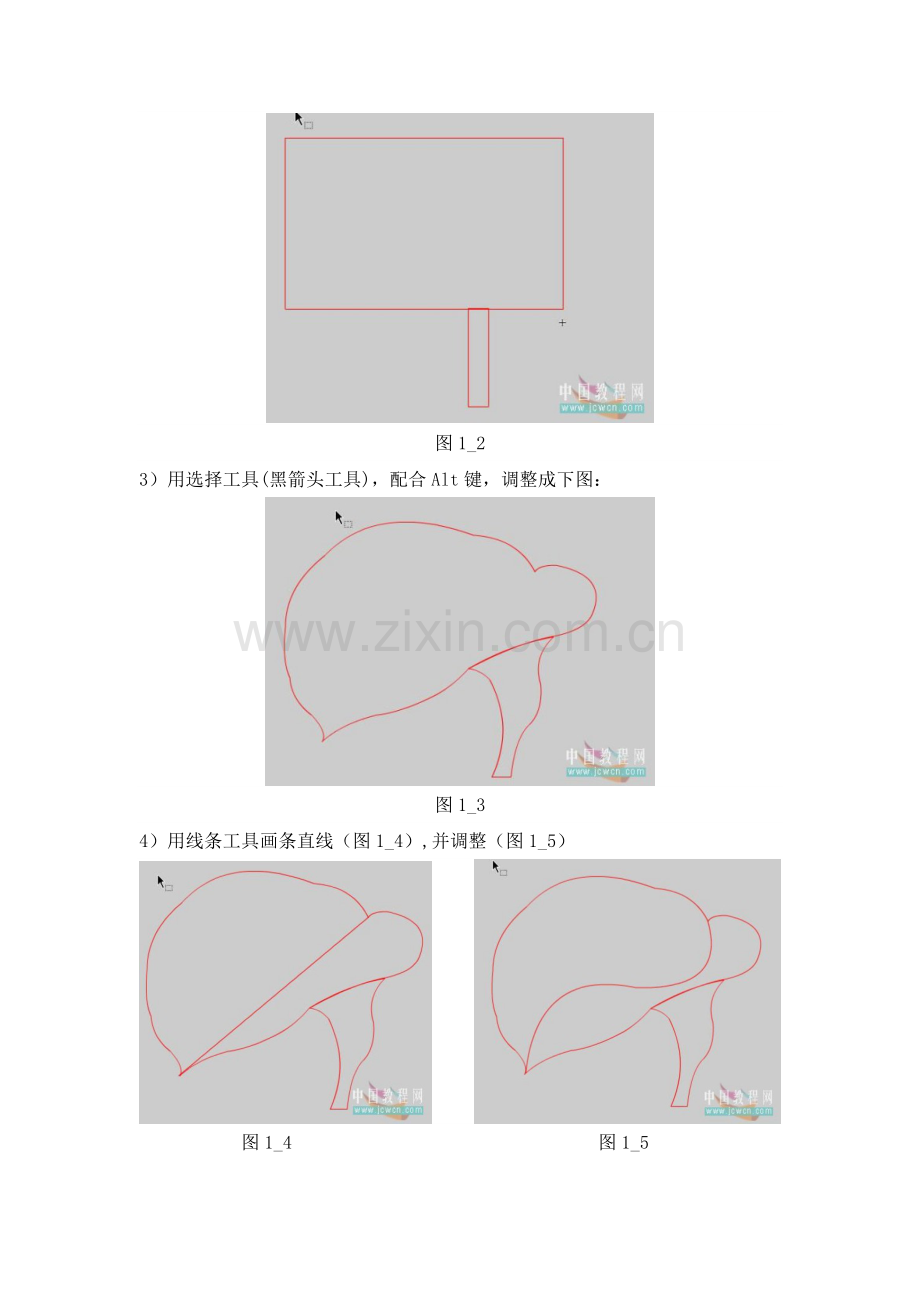

图1_2
3）用选择工具(黑箭头工具)，配合Alt键，调整成下图：

图1_3
4）用线条工具画条直线（图1_4）,并调整（图1_5）
图1_4 图1_5
5）全部选中，选择“修改”—“分离”（快捷键ctrl+B）将其打散，再选择“编辑”—“复制”（快捷键ctrl+C）复制马蹄莲。单击“插入图层”按钮增加一个图层，选中第一帧第一帧，在舞台工作区单击右键，选择“粘贴到当前位置”(快捷键ctrl+shift+v)，把图层2改名为高光1，锁定。
6）回到第一层，将图层改名为花。单击“线条”工具，在茎部绘制一条直线，用想“选择”工具调弯，再将其打散。

图1_6
7）填充茎部
选择“窗口”—“混色器面板”，类型：线性，左： 82C063 中：FFFFCC 右：7BBD5A，再在工具栏内选择“填充变形工具”调整。

图1_7
8）填充花萼
选择“窗口”—“混色器面板”，类型：线性，左：白色，右： FFFFCC。如图填充，调整。

图1_8
9）填充花冠1
选择“窗口”—“混色器面板”，类型：放射状，左：白色，右：EEDFA8，色标摆放的位置如图，填充调整。

图1_9
10）填充花冠2
放射状填充，左：EDDC9A，中：F5EDCD，右： F7EFD5，色标摆放的位置如图，填充调整：

图1_10
11）选择该层中的全部笔触颜色，并将其全部删除。
12)回到高光1层，如图绘制直线并打散。

图1_11
13)填充颈部及花萼
放射状填充，六个色标从左到右：#FFFFFF, Alpha 0%，#8EEC02 ,Alpha 55%，#01760D ,Alpha 60%，#177F22 ,Alpha 88%，#01790D ，Alpha81%，#01870E， Alpha 51%。

图1_12
14)填充花冠1
放射状填充，左右都是白色，Alpha：左91%，右0%，如图填充调整。

图1_13
15）填充花冠2
放射状填充，左右都#426A04，Alpha：左 6%，右0% 。

图1_14
16) 选择该层中的全部笔触颜色，并将其全部删除,并锁定图层。
17）添加高光
单击“插入图层”按钮增加一个图层，改名高光2。选择“椭圆”工具，笔触色没有颜色，填充颜色为放射状填充，左右都是白色，Alpha：左44%，右0%。绘制椭圆，用变形工具改变方向大小，做四五个高光，摆放好。

图1_15

图1_16
18）绘制花蕊
增加一个图层，改名花蕊，绘制一个矩形框，调整形状，填充颜色—纯色：#BC8D21

图1_17
选中花蕊，删除笔触颜色，单击右键，选择转换成元件。影片剪辑，名称花蕊。

图1_18
双击进入花蕊元件编辑区，选“椭圆”工具，笔触颜色，放射状填充。左：#E1E159，右：￥BC8D21。绘制画大小不一的圆。

图1_19
小提示：为了方便绘制，可以将舞台工作区放大
19)回到马蹄莲花元件编辑区，选中花蕊，添加滤镜效果。模糊：模糊值 X：2，Y：2 ，发光。设置如图：

图1_20
3、组装场景
1)背景：选择场景中的第一层第一帧，绘制一个没有笔触颜色，填充放射状填充的矩形（颜色根据自己喜欢的设置），大小：600*400，相对于舞台居中。
2）增加图层2，从库里把马蹄莲花元件拖入场景，摆放好，选中，添加模糊和发光的滤镜效果。

图1_21
3)再复制一个马蹄莲花，单击“任意变形”工具，将其水平翻转，缩小，摆放好。

图1_22
