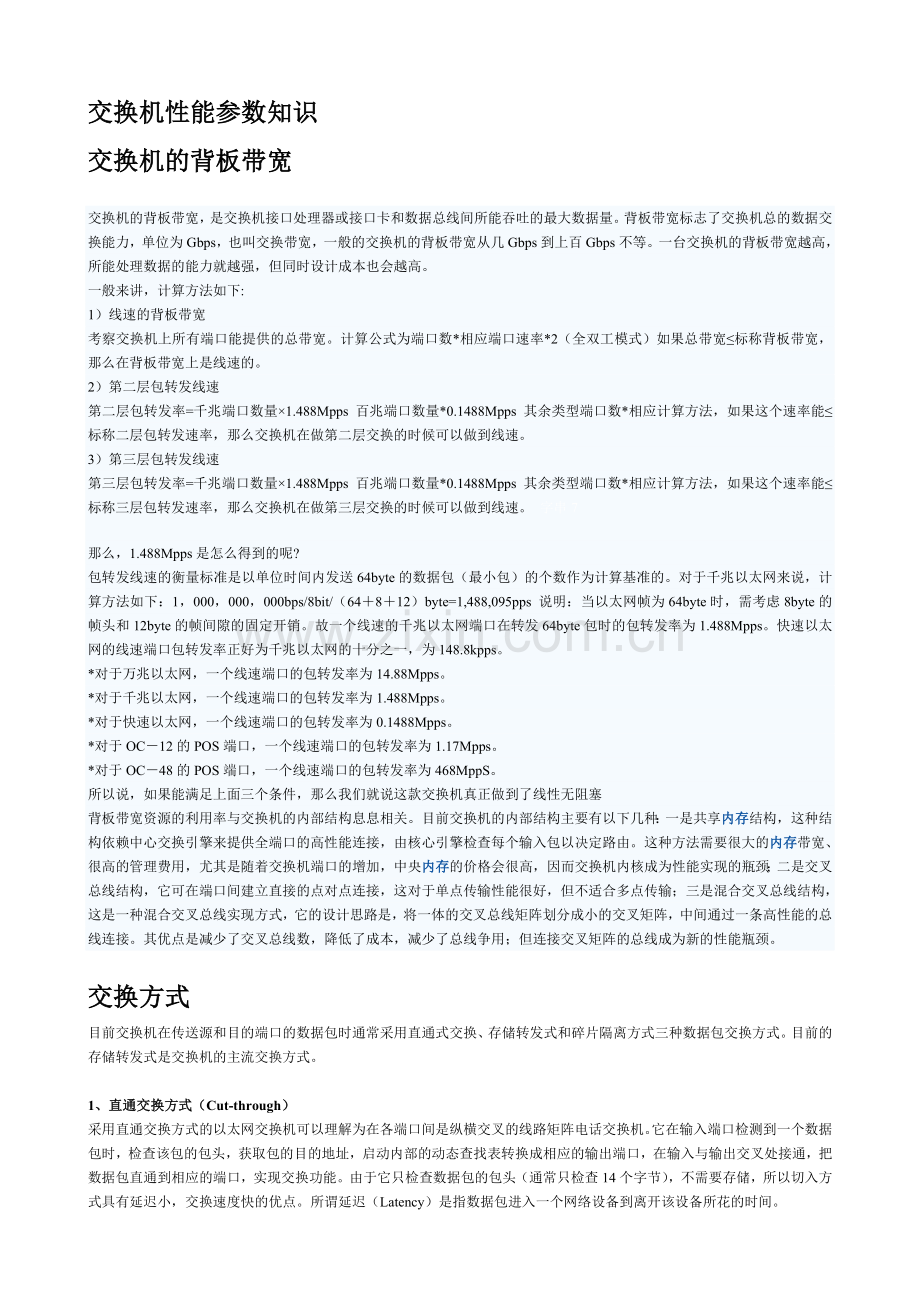

交换机性能参数知识
交换机的背板带宽
交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps不等。一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
一般来讲，计算方法如下:
1）线速的背板带宽
考察交换机上所有端口能提供的总带宽。计算公式为端口数*相应端口速率*2（全双工模式）如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。
2）第二层包转发线速
第二层包转发率=千兆端口数量×1.488Mpps 百兆端口数量*0.1488Mpps 其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
3）第三层包转发线速
第三层包转发率=千兆端口数量×1.488Mpps 百兆端口数量*0.1488Mpps 其余类型端口数*相应计算方法，如果这个速率能≤标称三层包转发速率，那么交换机在做第三层交换的时候可以做到线速。 字串7
那么，1.488Mpps是怎么得到的呢?
包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。快速以太网的线速端口包转发率正好为千兆以太网的十分之一，为148.8kpps。
*对于万兆以太网，一个线速端口的包转发率为14.88Mpps。
*对于千兆以太网，一个线速端口的包转发率为1.488Mpps。
*对于快速以太网，一个线速端口的包转发率为0.1488Mpps。
*对于OC－12的POS端口，一个线速端口的包转发率为1.17Mpps。
*对于OC－48的POS端口，一个线速端口的包转发率为468MppS。
所以说，如果能满足上面三个条件，那么我们就说这款交换机真正做到了线性无阻塞
背板带宽资源的利用率与交换机的内部结构息息相关。目前交换机的内部结构主要有以下几种：一是共享内存结构，这种结构依赖中心交换引擎来提供全端口的高性能连接，由核心引擎检查每个输入包以决定路由。这种方法需要很大的内存带宽、很高的管理费用，尤其是随着交换机端口的增加，中央内存的价格会很高，因而交换机内核成为性能实现的瓶颈；二是交叉总线结构，它可在端口间建立直接的点对点连接，这对于单点传输性能很好，但不适合多点传输；三是混合交叉总线结构，这是一种混合交叉总线实现方式，它的设计思路是，将一体的交叉总线矩阵划分成小的交叉矩阵，中间通过一条高性能的总线连接。其优点是减少了交叉总线数，降低了成本，减少了总线争用；但连接交叉矩阵的总线成为新的性能瓶颈。
交换方式
目前交换机在传送源和目的端口的数据包时通常采用直通式交换、存储转发式和碎片隔离方式三种数据包交换方式。目前的存储转发式是交换机的主流交换方式。

1、直通交换方式（Cut-through）
采用直通交换方式的以太网交换机可以理解为在各端口间是纵横交叉的线路矩阵电话交换机。它在输入端口检测到一个数据包时，检查该包的包头，获取包的目的地址，启动内部的动态查找表转换成相应的输出端口，在输入与输出交叉处接通，把数据包直通到相应的端口，实现交换功能。由于它只检查数据包的包头（通常只检查14个字节），不需要存储，所以切入方式具有延迟小，交换速度快的优点。所谓延迟（Latency）是指数据包进入一个网络设备到离开该设备所花的时间。
它的缺点主要有三个方面：一是因为数据包内容并没有被以太网交换机保存下来，所以无法检查所传送的数据包是否有误，不能提供错误检测能力；第二，由于没有缓存，不能将具有不同速率的输入／输出端口直接接通，而且容易丢包。如果要连到高速网络上，如提供快速以太网（100BASE－T）、FDDI或ATM连接，就不能简单地将输入／输出端口“接通”，因为输入／输出端口间有速度上的差异，必须提供缓存；第三，当以太网交换机的端口增加时，交换矩阵变得越来越复杂，实现起来就越困难。　 字串9
2、存储转发方式（Store-and-Forward）
存储转发（Store and Forward）是计算机网络领域使用得最为广泛的技术之一，以太网交换机的控制器先将输入端口到来的数据包缓存起来，先检查数据包是否正确，并过滤掉冲突包错误。确定包正确后，取出目的地址，通过查找表找到想要发送的输出端口地址，然后将该包发送出去。正因如此，存储转发方式在数据处理时延时大，这是它的不足，但是它可以对进入交换机的数据包进行错误检测，并且能支持不同速度的输入／输出端口间的交换，可有效地改善网络性能。它的另一优点就是这种交换方式支持不同速度端口间的转换，保持高速端口和低速端口间协同工作。实现的办法是将10Mbps低速包存储起来，再通过100Mbps速率转发到端口上。　
3、碎片隔离式（Fragment Free）
这是介于直通式和存储转发式之间的一种解决方案。它在转发前先检查数据包的长度是否够64个字节（512 bit），如果小于64字节，说明是假包（或称残帧），则丢弃该包；如果大于64字节，则发送该包。该方式的数据处理速度比存储转发方式快，但比直通式慢，但由于能够避免残帧的转发，所以被广泛应用于低档交换机中。
使用这类交换技术的交换机一般是使用了一种特殊的缓存。这种缓存是一种先进先出的FIFO（First In First Out），比特从一端进入然后再以同样的顺序从另一端出来。当帧被接收时，它被保存在FIFO中。如果帧以小于512比特的长度结束，那么FIFO中的内容（残帧）就会被丢弃。因此，不存在普通直通转发交换机存在的残帧转发问题，是一个非常好的解决方案。数据包在转发之前将被缓存保存下来，从而确保碰撞碎片不通过网络传播，能够在很大程度上提高网络传输效率。
网络标准
局域网（LAN）的结构主要有三种类型：以太网（Ethernet）、令牌环（Token Ring）、令牌总线(Token Bus)以及作为这三种网的骨干网光纤分布数据接口（FDDI）。它们所遵循的都是IEEE（美国电子电气工程师协会）制定的以802开头的标准,目前共有11个与局域网有关的标准,它们分别是：
IEEE 802.1── 通用网络概念及网桥等
IEEE 802.2── 逻辑链路控制等
IEEE 802.3──CSMA/CD访问方法及物理层规定
IEEE 802.4──ARCnet总线结构及访问方法,物理层规定
IEEE 802.5──Token Ring访问方法及物理层规定等
IEEE 802.6── 城域网的访问方法及物理层规定
IEEE 802.7── 宽带局域网 字串2
IEEE 802.8── 光纤局域网(FDDI)
IEEE 802.9── ISDN局域网
IEEE 802.10── 网络的安全
IEEE 802.11── 无线局域网 字串7
交换机内存
交换机中可能有多种内存，例如Flash（闪存）、DRAM（动态内存）等。内存用作存储配置、作为数据缓冲等。 字串3
交换机采用了以下几种不同类型的内存，每种内存以不同方式协助交换机工作。

1.只读内存（ROM）
只读内存（ROM）在交换机中的功能与计算机中的ROM相似，主要用于系统初始化等功能。
顾名思义，ROM是只读存储器，不能修改其中存放的代码。如要进行升级，则要替换ROM芯片。
2.闪存（Flash）
闪存（Flash）是可读可写的存储器，在系统重新启动或关机之后仍能保存数据。
3.随机存储器(RAM)
RAM也是可读可写的存储器，但它存储的内容在系统重启或关机后将被清除。
交换机类型
交换机的分类标准多种多样，常见的有以下几种：

从网络覆盖范围划分交换机可以分为以下两类： 字串8
1、广域网交换机
广域网交换机主要是应用于电信城域网互联、互联网接入等领域的广域网中，提供通信用的基础平台。
2、局域网交换机
这种交换机就是我们常见的交换机了。局域网交换机应用于局域网络，用于连接终端设备，如服务器、工作站、集线器、路由器、网络打印机等网络设备，提供高速独立通信通道。

根据交换机使用的网络传输介质及传输速度的不同我们一般可以将局域网交换机分为以太网交换机、快速以太网交换机、千兆（G位）以太网交换机、10千兆（10G位）以太网交换机、FDDI交换机、ATM交换机和令牌环交换机等。
1、以太网交换机
首先要说明的一点是，这里所指的“以太网交换机”是指带宽在100Mbps以下的以太网所用交换机。
以太网交换机是最普遍和便宜的，它的档次比较齐全，应用领域也非常广泛，在大大小小的局域网都可以见到它们的踪影。以太网包括三种网络接口：RJ－45、BNC和AUI，所用的传输介质分别为：双绞线、细同轴电缆和粗同轴电缆。不要以为一讲以太网就都是RJ－45接口的，只不过双绞线类型的RJ－45接口在网络设备中非常普遍而已。当然现在的交换机通常不可能全是BNC或AUI接口的，因为目前采用同轴电缆作为传输介质的网络现在已经很少见了，而一般是在RJ－45接口的基础上为了兼顾同轴电缆介质的网络连接，配上BNC或AUI接口。 字串7
2、快速以太网交换机
这种交换机是用于100Mbps快速以太网。快速以太网是一种在普通双绞线或者光纤上实现100Mbps传输带宽的网络技术。要注意的是，一讲到快速以太网就认为全都是纯正100Mps带宽的端口，事实上目前基本上还是10／100Mbps自适应型的为主。同样一般来说这种快速以太网交换机通常所采用的介质也是双绞线，有的快速以太网交换机为了兼顾与其它光传输介质的网络互联，或许会留有少数的光纤接口“SC”。
3、千兆以太网交换机
千兆以太网交换机是用于目前较新的一种网络－－千兆以太网中，也有人把这种网络称之为“吉比特(GB)以太网”，那是因为它的带宽可以达到1000Mbps。它一般用于一个大型网络的骨干网段，所采用的传输介质有光纤、双绞线两种，对应的接口为“SC”和“RJ－45”接口两种。
4、10千兆以太网交换机
10千兆以太网交换机主要是为了适 一流信息监控拦截系统(IMB System)
包转发率
包转发率标志了交换机转发数据包能力的大小。单位一般位pps（包每秒），一般交换机的包转发率在几十Kpps到几百Mpps不等。包转发速率是指交换机每秒可以转发多少百万个数据包（Mpps），即交换机能同时转发的数据包的数量。包转发率以数据包为单位体现了交换机的交换能力。

其实决定包转发率的一个重要指标就是交换机的背板带宽，背板带宽标志了交换机总的数据交换能力。一台交换机的背板带宽越高，所能处理数据的能力就越强，也就是包转发率越高。
VLAN支持
VLAN，是英文Virtual Local Area Network的缩写，中文名为"虚拟局域网"， VLAN是一种将局域网（LAN）设备从逻辑上划分（注意，不是从物理上划分）成一个个网段（或者说是更小的局域网LAN），从而实现虚拟工作组（单元）的数据交换技术。
VLAN这一新兴技术主要应用于交换机和路由器中，但目前主流应用还是在交换机之中。不过不是所有交换机都具有此功能，只有三层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得知。VLAN的好处主要有三个：
(1)端口的分隔。即便在同一个交换机上，处于不同VLAN的端口也是不能通信的。这样一个物理的交换机可以当作多个逻辑的交换机使用。
(2)网络的安全。不同VLAN不能直接通信，杜绝了广播信息的不安全性。
(3)灵活的管理。更改用户所属的网络不必换端口和连线，只更改软件配置就可以了。 字串6
字串7

VLAN技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理LAN网段。由VLAN的特点可知，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。 VLAN除了能将网络划分为多个广播域，从而有效地控制广播风暴的发生，以及使网络的拓扑结构变得非常灵活的优点外，还可以用于控制网络中不同部门、不同站点之间的互相访问。

VLAN在交换机上的实现方法，可以大致划分为六类:
1. 基于端口的VLAN
这是最常应用的一种VLAN划分方法，应用也最为广泛、最有效，目前绝大多数VLAN协议的交换机都提供这种VLAN配置方法。这种划分VLAN的方法是根据以太网交换机的交换端口来划分的，它是将VLAN交换机上的物理端口和VLAN交换机内部的PVC（永久虚电路）端口分成若干个组，每个组构成一个虚拟网，相当于一个独立的VLAN交换机。 字串6
对于不同部门需要互访时，可通过路由器转发，并配合基于MAC地址的端口过滤。对某站点的访问路径上最靠近该站点的交换机、路由交换机或路由器的相应端口上，设定可通过的MAC地址集。这样就可以防止非法入侵者从内部盗用IP地址从其他可接入点入侵的可能。
从这种划分方法本身我们可以看出，这种划分的方法的优点是定义VLAN成员时非常简单，只要将所有的端口都定义为相应的VLAN组即可。适合于任何大小的网络。它的缺点是如果某用户离开了原来的端口，到了一个新的交换机的某个端口，必须重新定义。
2. 基于MAC地址的VLAN
这种划分VLAN的方法是根据每个主机的MAC地址来划分，即对每个MAC地址的主机都配置他属于哪个组，它实现的机制就是每一块网卡都对应唯一的MAC地址，VLAN交换机跟踪属于VLAN MAC的地址。这种方式的VLAN允许网络用户从一个物理位置移动到另一个物理位置时，自动保留其所属VLAN的成员身份。
由这种划分的机制可以看出，这种VLAN的划分方法的最大优点就是当用户物理位置移动时，即从一个交换机换到其他的交换机时，VLAN不用重新配置，因为它是基于用户，而不是基于交换机的端口。这种方法的缺点是初始化时，所有的用户都必须进行配置，如果有几百个甚至上千个用户的话，配置是非常累的，所以这种划分方法通常适用于小型局域网。而且这种划分的方法也导致了交换机执行效率的降低，因为在每一个交换机的端口都可能存在很多个VLAN组的成员，保存了许多用户的MAC地址，查询起来相当不容易。另外，对于使用笔记本电脑的用户来说，他们的网卡可能经常更换，这样VLAN就必须经常配置。
3. 基于网络层协议的VLAN
VLAN按网络层协议来划分，可分为IP、IPX、DECnet、AppleTalk、Banyan等VLAN网络。这种按网络层协议来组成的VLAN，可使广播域跨越多个VLAN交换机。这对于希望针对具体应用和服务来组织用户的网络管理员来说是非常具有吸引力的。而且，用户可以在网络内部自由移动，但其VLAN成员身份仍然保留不变。 字串9
这种方法的优点是用户的物理位置改变了，不需要重新配置所属的VLAN，而且可以根据协议类型来划分VLAN，这对网络管理者来说很重要，还有，这种方法不需要附加的帧标签来识别VLAN，这样可以减少网络的通信量。这种方法的缺点是效率低，因为检查每一个数据包的网络层地址是需要消耗处理时间的(相对于前面两种方法)，一般的交换机芯片都可以自动检查网络上数据包的以太网帧头，但要让芯片能检查IP帧头，需要更高的技术，同时也更费时。当然，这与各个厂商的实现方法有关。
4. 根据IP组播的VLAN
IP 组播实际上也是一种VLAN的定义，即认为一个IP组播组就是一个VLAN。这种划分的方法将VLAN扩大到了广域网，因此这种方法具有更大的灵活性，而且也很容易通过路由器进行扩展，主要适合于不在同一地理范围的局域网用户组成一个VLAN，不适合局域网，主要是效率不高。
5. 按策略划分的VLAN
基于策略组成的VLAN能实现多种分配方法，包括VLAN交换机端口、MAC地址、IP地址、网络层协议等。网络管理人员可根据自己的管理模式和本单位的需求来决定选择哪种类型的VLAN 。 字串2
6. 按用户定义、非用户授权划分的VLAN
基于用户定义、非用户授权来划分VLAN，是指为了适应特别的VLAN网络，根据具体的网络用户的特别要求来定义和设计VLAN，而且可以让非VLAN群体用户访问VLAN，但是需要提供用户密码，在得到VLAN管理的认证后才可以加入一个VLAN。

相关术语：
字串2
*GARP
字串1
GARP（Generic Attribute Registration Protocol）是一种通用的属性注册协议，该协议提供了一种机制用于协助同一个交换网内的交换成员之间分发、传播和注册某种信息（如VLAN、组播地址等）。
GARP本身不作为一个实体存在于交换机中，遵循GARP协议的应用实体称为GARP应用，目前主要的GARP应用为GVRP和GMRP。当GARP应用实体存在于交换机的某个端口上时，该端口对应于一个GARP应用实体。
通过GARP机制，一个GARP成员上的配置信息会迅速传播到整个交换网。GARP成员可以是终端工作站或网桥。GARP成员通过声明或回收声明通知其它的GARP成员注册或注销自己的属性信息，并根据其它GARP成员的声明或回收声明注册或注销对方的属性信息
GARP成员之间的信息交换借助于消息完成，GARP起主要作用的消息类型有三类，分别为Join、Leave和LeaveAll。当一个GARP应用实体希望其它交换机注册自己的某属性信息时，将对外发送Join消息。当一个GARP应用实体希望其它交换机注销自己的某属性信息时，将对外发送Leave消息。每个GARP应用实体启动后，将同时启动LeaveAll定时器，当超时后将对外发送LeaveAll消息。Join消息与Leave消息配合确保消息的注销或重新注册。通过消息交互，所有待注册的属性信息可以传播到同一交换网的所有交换机上。
GARP应用实体的协议数据报文的目的MAC地址都是特定的组播MAC地址。支持GARP特性的交换机在接收到GARP应用实体的报文后，会根据其目的MAC地址加以区分并交给不同的GARP应用（如GVRP或GMRP）去处理。
GARP（以及GMRP）在IEEE 802.1p标准（现已合入IEEE 802.1D标准）文本中有详细的表述。

*GVRP
GVRP（GARP VLAN Registration Protocol，GARP VLAN注册协议）是GARP的一种应用，它基于GARP的工作机制，维护交换机中的VLAN动态注册信息，并传播该信息到其它的交换机中。所有支持GVRP特性的交换机能够接收来自其它交换机的VLAN注册信息，并动态更新本地的VLAN注册信息，包括当前的VLAN成员、这些VLAN成员可以通过哪个端口到达等。而且所有支持GVRP特性的交换机能够将本地的VLAN注册信息向其它交换机传播，以便使同一交换网内所有支持GVRP特性的设备的VLAN信息达成一致。GVRP传播的VLAN注册信息既包括本地手工配置的静态注册信息，也包括来自其它交换机的动态注册信息。 字串4
GVRP在IEEE 802.1Q标准文本中有详细的表述。

*VTP 字串7
VTP（VLAN Trunk Protocol，VLAN干道协议）的功能与GVRP相似，也是用来使VLAN配置信息在交换网内其它交换机上进行动态注册的一种二层协议。在一台VTP Server上配置一个新的VLAN信息，则该信息将自动传播到本域内的所有交换机，从而减少在多台设备上配置同一信息的工作量，且方便了管理。VTP信息只能在Trunk端口上传播。 字串7
任何一台运行VTP的交换机可以工作在三种模式：VTP Server、VTP Client及VTP Transparent。
* VTP Server维护该VTP域中所有VLAN信息列表，可以增加、删除或修改VLAN。
* VTP Client也维护该VTP域中所有VLAN信息列表，但不能增加、删除或修改VLAN，任何变化的信息必须从VTP Server发布的通告报文中接收。
* VTP Transparent不参与VTP工作，它虽然忽略所有接收到的VTP信息，但能够将接收到的VTP报文转发出去。它只拥有本设备上的VLAN信息。
其中，VTP Server和VTP Client必须处于同一个VTP域，且一个交换机只能位于一个VTP域中。
全双工
交换机的全双工是指交换机在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。目前的交换机都支持全双工。
全双工的好处在于迟延小，速度快。
提到全双工，就不能不提与之密切对应的另一个概念，那就是“半双工”，所谓半双工就是指一个时间段内只有一个动作发生，举个简单例子，一天窄窄的马路，同时只能有一辆车通过，当目前有两量车对开，这种情况下就只能一辆先过，等到头儿后另一辆再开，这个例子就形象的说明了半双工的原理。早期的对讲机、以及早期集线器等设备都是实行半双工的产品。随着技术的不断进步，半双工会逐渐退出历史舞台。

MAC地址表
交换机之所以能够直接对目的节点发送数据包，而不是像集线器一样以广播方式对所有节点发送数据包，最关键的技术就是交换机可以识别连在网络上的节点的网卡MAC地址，并把它们放到一个叫做MAC地址表的地方。这个MAC地址表存放于交换机的缓存中，并记住这些地址，这样一来当需要向目的地址发送数据时，交换机就可在MAC地址表中查找这个MAC地址的节点位置，然后直接向这个位置的节点发送。所谓MAC地址数量是指交换机的MAC地址表中可以最多存储的MAC地址数量，存储的MAC地址数量越多，那么数据转发的速度和效率也就就越高。
但是不同档次的交换机每个端口所能够支持的MAC数量不同。在交换机的每个端口，都需要足够的缓存来记忆这些MAC地址，所以Buffer（缓存）容量的大小就决定了相应交换机所能记忆的MAC地址数多少。通常交换机只要能够记忆1024个MAC地址基本上就可以了，而一般的交换机通常都能做到这一点，所以如果对网络规模不是很大的情况下，这参数无需太多考虑。当然越是高档的交换机能记住的MAC地址数就越多，这在选择时要视所连网络的规模而定了。
传输速度
交换机的传输速度是指交换机端口的数据交换速度。目前常见的有10Mbps、100Mbps、1000Mbps等几类。除此之外，还有10GMbps交换机，但目前很少。 字串8
10M/100Mbps自适应交换机适合工作组级别使用，纯100Mbps或1000Mbps交换机一般应用在部门级以上的应用或骨干级别的应用当中。10GMbps的交换机主要用在电信等骨干网络上，其他应用很少涉及到
模块化插槽数
模块化插槽数量是针对模块化交换机而言，这个参数对固定端口交换机没有实际意义。模块化插槽数量就是指模块化交换机所能安插的最大模块数。在模块化交换机中，为用户预留了不同数量的空余插槽，以方便用户扩充各种接口，预留的插槽越多，用户扩充的余地就越大，一般来说，这种结构的交换机的插槽数量不能低于2个。
模块化交换机配备了多个空闲的插槽，用户可任意选择不同数量、不同速率和不同接口类型的模块，以适应千变万化的网络需求。但拥有更大的灵活性和可扩充性。像这样模块化交换机的端口数量就取决于模块的数量和插槽的数量。一般来说，企业级交换机应考虑其扩充性、兼容性和排错性，因此，应当选用模块化交换机以获取更多的端口。
网络管理
网络管理，是指网络管理员通过网络管理程序对网络上的资源进行集中化管理的操作，包括配置管理、性能和记账管理、问题管理、操作管理和变化管理等。一台设备所支持的管理程度反映了该设备的可管理性及可操作性。
而交换机的管理功能是指交换机如何控制用户访问交换机，以及用户对交换机的可视程度如何。通常，交换机厂商都提供管理软件或满足第三方管理软件远程管理交换机。一般的交换机满足SNMP MIB I / MIB II统计管理功能。而复杂一些的交换机会增加通过内置RMON组（mini-RMON）来支持RMON主动监视功能。有的交换机还允许外接RMON探监视可选端口的网络状况。常见的网络管理方式有以下几种：
（1）SNMP管理技术
（2）RMON管理技术
（3）基于WEB的网络管理 字串2
SNMP是英文“Simple Network Management Protocol”的缩写，中文意思是“简单网络管理协议”。SNMP首先是由Internet工程任务组织(Internet Engineering Task Force)(IETF)的研究小组为了解决Internet上的路由器管理问题而提出的。
SNMP是目前最常用的环境管理协议。SNMP被设计成与协议无关，所以它可以在IP，IPX，AppleTalk，OSI以及其他用到的传输协议上被使用。SNMP是一系列协议组和规范（见下表），它们提供了一种从网络上的设备中收集网络管理信息的方法。SNMP也为设备向网络管理工作站报告问题和错误提供了一种方法。

字串8

目前，几乎所有的网络设备生产厂家都实现了对SNMP的支持。领导潮流的SNMP是一个从网络上的设备收集管理信息的公用通信协议。设备的管理者收集这些信息并记录在管理信息库（MIB）中。这些信息报告设备的特性、数据吞吐量、通信超载和错误等。MIB有公共的格式，所以来自多个厂商的SNMP管理工具可以收集MIB信息，在管理控制台上呈现给系统管理员。
通过将SNMP嵌入数据通信设备，如交换机或集线器中，就可以从一个中心站管理这些设备，并以图形方式查看信息。目前可获取的很多管理应用程序通常可在大多数当前使用的操作系统下运行，如Windows3.11、Windows95 、Windows NT和不同版本UNIX的等。
一个被管理的设备有一个管理代理，它负责向管理站请求信息和动作，代理还可以借助于陷阱为管理站提供站动提供的信息，因此，一些关键的网络设备（如集线器、路由器、交换机等）提供这一管理代理，又称SNMP代理，以便通过SNMP管理站进行管理
端口数
交换机设备的端口数量是交换机最直观的衡量因素，通常此参数是针对固定端口交换机而言，常见的标准的固定端口交换机端口数有8、12、16、24、48等几种。而非标准的端口数主要有：4端口，5端口、10端口、12端口、20端口、22端口和32端口等。
固定端口交换机虽然相对来说价格便宜一些，但由于它只能提供有限的端口和固定类型的接口，因此，无论从可连接的用户数量上，还是所从可使用的传输介质上来讲都具有一定的局限性，但这种交换机在工作组中应用较多，一般适用于小型网络、桌面交换环境
堆叠
交换机堆叠是通过厂家提供的一条专用连接电缆，从一台交换机的"UP"堆叠端口直接连接到另一台交换机的"DOWN"堆叠端口。以实现单台交换机端口数的扩充。一般交换机能够堆叠4～9台。 字串9
为了使交换机满足大型网络对端口的数量要求，一般在较大型网络中都采用交换机的堆叠方式来解决。要注意的是只有可堆叠交换机才具备这种端口，所谓可堆叠交换机，就是指一个交换机中一般同时具有"UP"和"DOWN"堆叠端口（如图）。当多个交换机连接在一起时，其作用就像一个模块化交换机一样，堆叠在一起交换机可以当作一个单元设备来进行管理。一般情况下，当有多个交换机堆叠时，其中存在一个可管理交换机，利用可管理交换机可对此可堆叠式交换机中的其他“独立型交换机”进行管理。可堆叠式交换机可非常方便地实现对网络的扩充，是新建网络时最为理想的选择。

字串5

堆叠中的所有交换机可视为一个整体的交换机来进行管理，也就是说，堆叠中所有的交换机从拓扑结构上可视为一个交换机。堆栈在一起的交换机可以当作一台交换机来统一管理。交换机堆叠技术采用了专门的管理模块和堆栈连接电缆，这样做的好处是，一方面增加了用户端口，能够在交换机之间建立一条较宽的宽带链路，这样每个实际使用的用户带宽就有可能更宽（只有在并不是所有端口都在使用情况下）。另一方面多个交换机能够作为一个大的交换机，便于统一管理。

延时
交换机延时（Latency）是指从交换机接收到数据包到开始向目的端口复制数据包之间的时间间隔。有许多因素会影响延时大小，比如转发技术等等。采用直通转发技术的交换机有固定的延时。因为直通式交换机不管数据包的整体大小，而只根据目的地址来决定转发方向。所以，它的延时是固定的，取决于交换机解读数据包前6个字节中目的地址的解读速率。采用存储转发技术的交换机由于必须要接收完了完整的数据包才开始转发数据包，所以它的延时与数据包大小有关。数据包大，则延时大；数据包小，则延时小。 采用直通转发技术的千兆交换机有固定的延时，因为直通式交换机不管数据包的整体大小，而只根据目的地址来决定转发方向。所以，它的延时是固定的。采用存储转发技术的交换机由于必须要接收完了完整的数据包才开始转发数据包，所以它的数据包大，则延时大；数据包小，则延时小
二三层交换技术与路由技术对比
局域网络的出现，迄今为止已经经历了三十多年，在这三十多年的发展历程中，从最初的无线技术ALOHA引出CSMA/CD核心技术，直到快速以太网（802.3u）及现代的GE（802.3z）10GE以太网技术的出现，不断的推陈出新。这就引发了一个问题，对于一个具体的网络，因为可选择的组网方式的多样化，如何选择一种好的组网技术成为困惑。

　　对于用户来说，在减低成本的前提下，保证网络的高可靠性，高性能，易维护，易扩展，与采用何种组网技术密切相关；对于设备厂商来说，在保证用户的网络功能实现的基础上，如何能够取的更为可观的利润，采用组网技术的优劣，也是提高利润的其中一个手段。

　　目前技术的发展，可以说直接面向用户的第一层接口和第二层交换技术已经日趋成熟，它们的发展现状令人满意，所以说选择的重点不在这个层次。但是，作为网络的核心，起网间互连作用的路由器技术却没有实质性的突破。于是一种新的路由技术应运而生----三层交换技术，说它是路由技术，因为它工作在网络协议的三层；说它是交换技术，交换速度特别快，几乎可以达到二层交换速度。 字串6

　　在这些技术选择的权衡中，二层交换 路由组网与三层交换组网的选择是一个焦点问题，二层交换机、三层交换机和路由器这三种技术究竟谁优谁劣，它们各自适用在什么环境？为了解答这问题，我们先从这三种技术的工作原理入手。

（一） 二层交换技术

　　二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。具体的工作流程如下：

（1） 当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；

（2） 再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；

（3） 如表中有与这目的MAC地址对应的端口，把数据包直接复制到这端口上；

（4） 如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习一目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。

　　不断的循环这个过程，对于全网的MAC地址信息都可以学习到，二层交换机就是这样建立和维护它自己的地址表。

　　从二层交换机的工作原理可以推知以下三点： 字串5

　　（1） 由于交换机对多数端口的数据进行同时交换，这就要求具有很宽的交换总线带宽，如果二层交换机有N个端口，每个端口的带宽是M，交换机总线带宽超过N×M，那么这交换机就可以实现线速交换；

　　（2） 学习端口连接的机器的MAC地址，写入地址表，地址表的大小（一般两种表示方式：一为BEFFER RAM，一为MAC表项数值），地址表大小影响交换机的接入容量；

　　（3） 还有一个就是二层交换机一般都含有专门用于处理数据包转发的ASIC （Application specific Integrated Circuit）芯片，因此转发速度可以做到非常快。由于各个厂家采用ASIC不同，直接影响产品性能。

　　以上三点也是评判二三层交换机性能优劣的主要技术参数，这一点请大家在考虑设备选型时注意比较。

（二）路由技术

　　路由器工作在OSI模型的第三层---网络层操作，其工作模式与二层交换相似，但路由器工作在第三层，这个区别决定了路由和交换在传递包时使用不同的控制信息，实现功能的方式就不同。工作原理是在路由器的内部也有一个表，这个表所标示的是如果要去某一个地方，下一步应该向那里走，如果能从路由表中找到数据包下一步往那里走，把链路层信息加上转发出去；如果不能知道下一步走向那里，则将此包丢弃，然后返回一个信息交给源地址
路由技术实质上来说不过两种功能：决定最优路由和转发数据包。路由表中写入各种信息，由路由算法计算出到达目的地址的最佳路径，然后由相对简单直接的转发机制发送数据包。接受数据的下一台路由器依照相同的工作方式继续转发，依次类推，直到数据包到达目的路由器。

　　而路由表的维护，也有两种不同的方式。一种是路由信息的更新，将部分或者全部的路由信息公布出去，路由器通过互相学习路由信息，就掌握了全网的拓扑结构，这一类的路由协议称为距离矢量路由协议；另一种是路由器将自己的链路状态信息进行广播，通过互相学习掌握全网的路由信息，进而计算出最佳的转发路径，这类路由协议称为链路状态路由协议。

　　由于路由器需要做大量的路径计算工作，一般处理器的工作能力直接决定其性能的优劣。当然这一判断还是对中低端路由器而言，因为高端路由器往往采用分布式处理系统体系设计。

（三）三层交换技术

　　近年来的对三层技术的宣传，耳朵都能起茧子，到处都在喊三层技术，有人说这是个非常新的技术，也有人说，三层交换嘛，不就是路由器和二层交换机的堆叠，也没有什么新的玩意，事实果真如此吗？下面先来通过一个简单的网络来看看三层交换机的工作过程。
字串8

组网比较简单

　　使用IP的设备A------------------------三层交换机------------------------使用IP的设备B

　　比如A要给B发送数据，已知目的IP，那么A就用子网掩码取得网络地址，判断目的IP是否与自己在同一网段。

　　如果在同一网段，但不知道转发数据所需的MAC地址，A就发送一个ARP请求，B返回其MAC地址，A用此MAC封装数据包并发送给交换机，交换机起用二层交换模块，查找MAC地址表，将数据包转发到相应的端口。

　　如果目的IP地址显示不是同一网段的，那么A要实现和B的通讯，在流缓存条目中没有对应MAC地址条目，就将第一个正常数据包发送向一个缺省网关，这个缺省网关一般在操作系统中已经设好，对应第三层路由模块，所以可见对于不是同一子网的数据，最先在MAC表中放的是缺省网关的MAC地址；然后就由三层模块接收到此数据包，查询路由表以确定到达B的路由，将构造一个新的帧头，其中以缺省网关的MAC地址为源MAC地址，以主机B的MAC地址为目的MAC地址。
