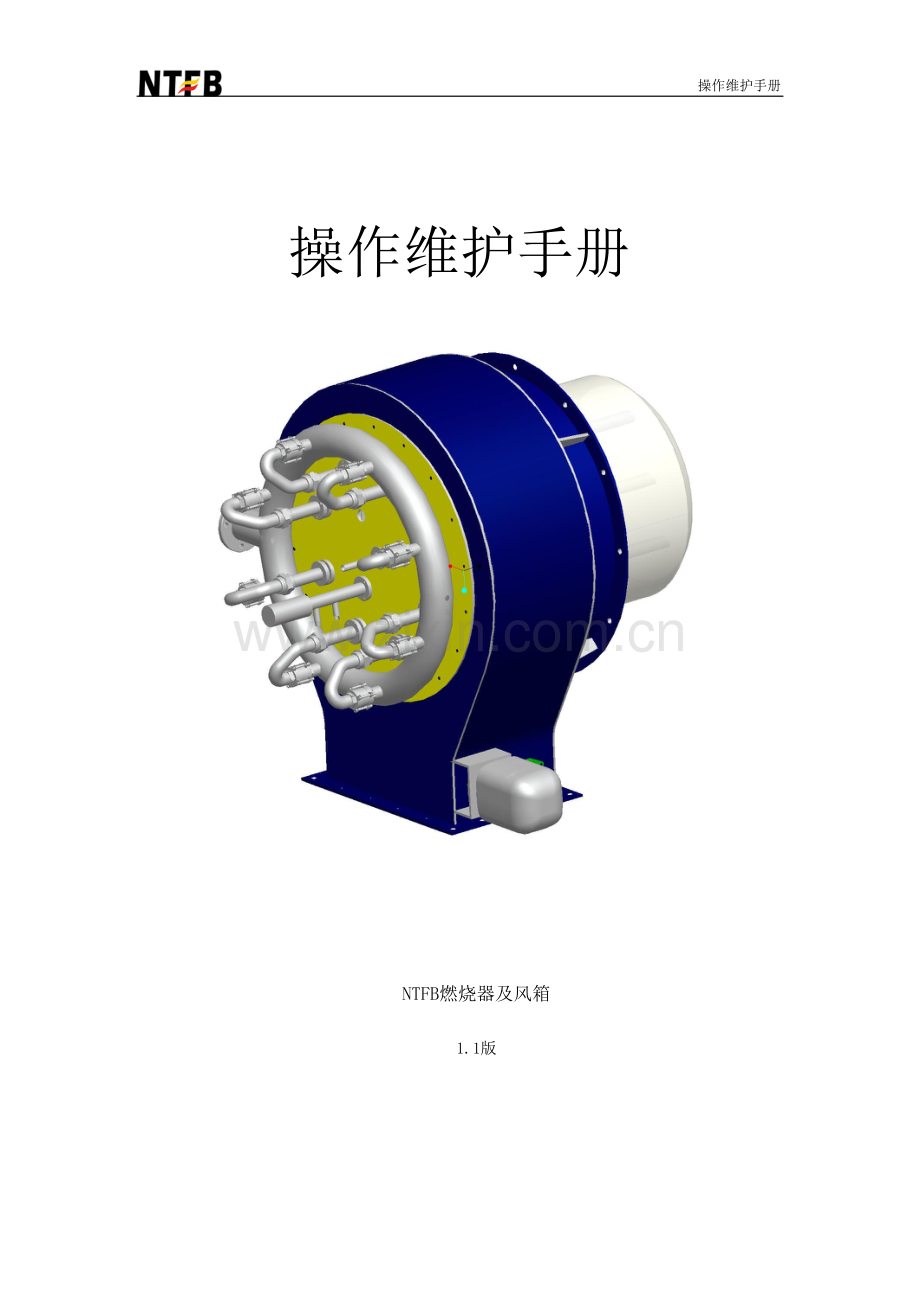

操作维护手册

操作维护手册

NTFB燃烧器及风箱

1.1版

6

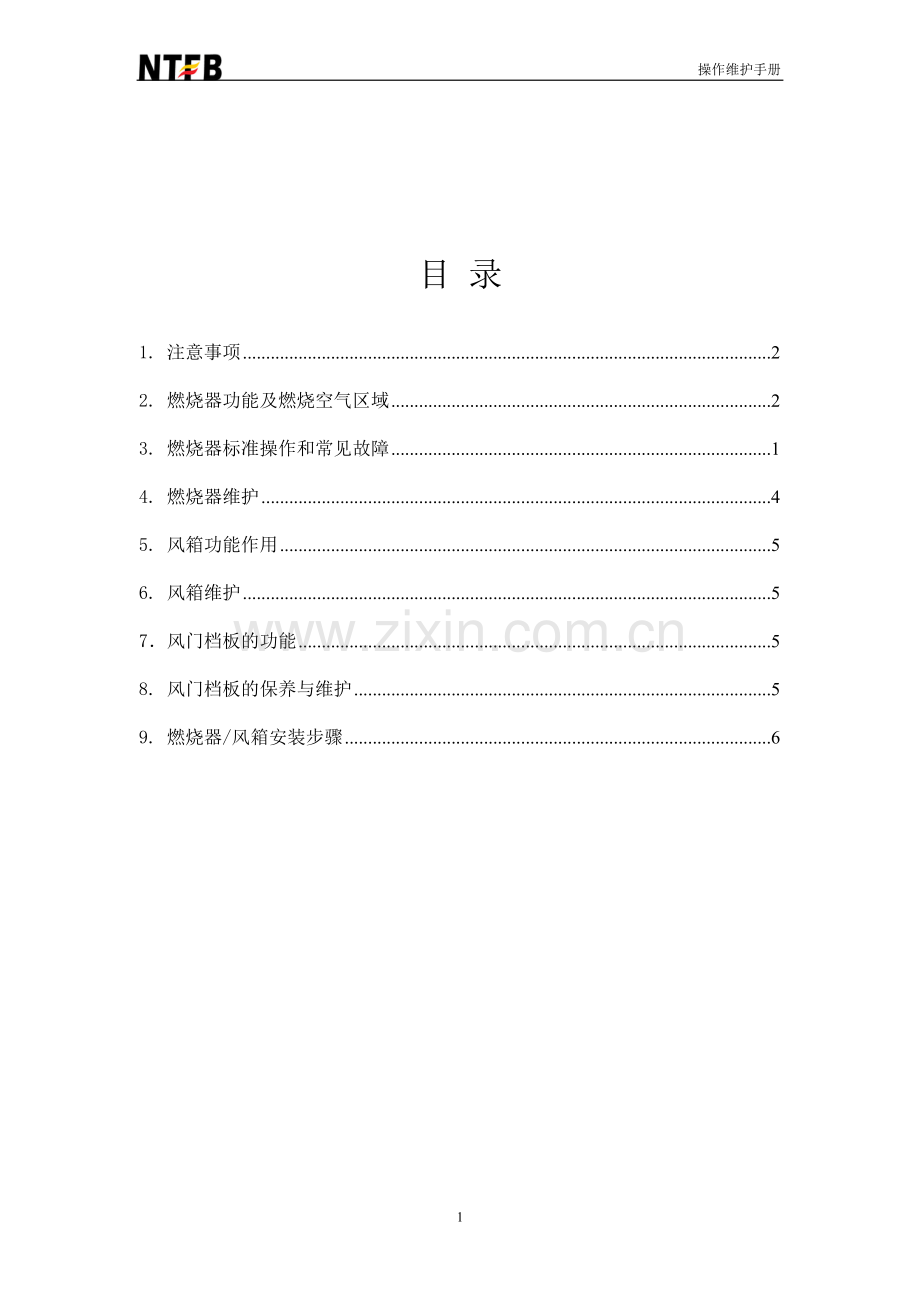

目 录

1. 注意事项 2
2. 燃烧器功能及燃烧空气区域 2
3. 燃烧器标准操作和常见故障 1
4. 燃烧器维护 4
5. 风箱功能作用 5
6. 风箱维护 5
7．风门档板的功能 5
8. 风门档板的保养与维护 5
9. 燃烧器/风箱安装步骤 6

1. 注意事项
NTFB燃烧器是精密设备，为了可靠和安全运行必须进行规范的维护，在使用过程中应避免以下几种行为：
l 强烈震动和机械冲击
l 未经定期维护下运行
l 随意更改其机械结构
l 不按说明书指导操作
2. 燃烧器功能及燃烧空气区域
为了形成、维持一个稳定的燃烧火焰，燃烧空气从燃烧器的三个不同的送风区喷射而出。燃烧器的火焰形状及效率是取决于燃烧空气区和燃料喷射系统的相结合。为了在燃烧器周围形成均匀一致的燃烧空气分配，在燃烧空气区共同入口处安装导流板来平衡阻力。
旋流空气区域提供大约四分之一的燃烧空气。在旋流空气区域入口，空气高速进入从而产生旋流。旋流风有两个作用：首先，旋流风可以导致燃烧产物的回流，由此有利于保持点火火焰的稳定性。其次，不同的旋流风数量产生不同的火焰形状，大量的旋流风产生一个宽的火焰。而且，旋风可以稳定旋流燃烧器中心火焰。
轴向空气区域位于旋流空气区域和燃烧器喉口之间，该区提供大量的燃烧空气，空气以轴向高速进入。由于轴向空气区域的送风量大且速度快，对混合燃气是必需的。
3. 燃烧器标准操作和常见故障
根据参考数据表上的运行压力和风量进行标准操作，下列运行原则是必须的：即投燃气时应先投空气，进行炉膛吹扫(吹扫风量不少于总风量的25%，吹扫时间3~5分钟)然后将风门挡板关小，置于点火位，点火风压约1500Pa,确实证明点火枪(明火)点着后再缓慢开大风门挡板至挡板开度的中间位置,此时通过气管上的调节阀将天然气量控制在450NM3/h,火炬稳定后逐渐加大气量,可先加大空气量再增加天然气量,正常运行火焰应呈淡蓝色,如火焰呈橘黄色,则表示配风不足,应适当增加空气量或减少天然气量。为保证天然气运行的安全,不回火,不脱火并有较大的调节比,本天然气压力最低控制在1000Pa(低跳闸),最高控制在35KPa(高报警).
当天然气着火后30秒可以停止点火气枪的工作，由于点火气枪的点火火焰较长，点火气枪已处于安全工作区，所以点火气枪不需设计为伸缩式，也不需要从已在安全的工作区域再后缩。如点火不成功，应检查原因消除隐患并按规程(管路和炉膛吹扫等等)再次启动。每次重新启动的间隔时间不应小于2分钟，天然气燃烧器重新启动必须用点火枪(明火)，不允许利用炉内蓄热或其他方式来点燃天然气燃烧器。停燃气时应先停天然气后停空气。
天然气燃烧器上的观察孔和火检是作为燃烧器启停和正常运行时监视用。
常见故障：
在发现故障后应首先检查天然气运行的基本前提条件是否满足：
a.电源是否正常
b.供气压力是否正常,阀门是否开启
c.所有的调节装置,限位开关设定值是否正确
d.燃料量和空气量是否稳定.连续
如果故障与上述a~d条无关,则必须从燃烧器各个相关动作联系起来检查.

故障
现象
排除方法
执行器卡死
挡板卡死或执行器过热
留有足够的挡板间隙，检查执行器隔热
供气中断
火焰丧失
询问供气部门
快关阀关
火焰丧失
打开阀并检查原因
程控器不显示
操作失灵
更换
电源丧失
没电
合上电源
风量过小
火焰橘黄发飘
加大空气量并检查风量和气量的压力指示是否正确,
风量过大
火焰刚性大, 火焰旋流增大火焰不稳定,
减少空气量并检查风量和气量的压力指示是否正确。
气喷口位置不合适
火焰橘黄,烟气中CO,NOX量增加
调整气喷口的方向或前后位置使燃气和空气充份混合
点火失败
点火枪点不着火或点火枪点不着天然气燃烧器
点火电源是否正常，电极间距调至合适，更换已损坏的电极，电缆，变压器
火焰熄灭
点火完成后短时间内火焰丧失
电磁阀失灵，更换损坏的线圈，检查稳压阀的设定值，过滤器脏需清理
调节不灵

火焰形成后在切换到满负荷时火焰无变化
调节阀动作迟缓需检查阀门进出口通道或其他相关部件，气枪头检查并清理
火检故障
火焰显示弱或火焰丧失
探头前部脏—需清洁
光线太弱—检查温度的设定值
探头损坏—更换
火检安装位置不佳—调整位置

4. 燃烧器维护
参考燃烧器总体说明
为了确保安全和可靠的运行，非常有必要对燃烧器的组件进行规范和仔细的检查。为了防止意外磨损和发现任何非正常的问题，每年必须对燃烧器进行检查。
由于通过燃烧器的气流携带灰尘易于堆积在圆柱形多孔金属板的周围，所以必需保证多孔金属板的清洁。即使送风口有局部的障碍物也能明显改变燃烧器的效率。
保证燃烧器喉口的清洁也是非常必要的。非正常的碳化物和燃烧产物的沉积都可能阻碍送风。还需经常对喷嘴（空气扩散器）拆下检查，不能有任何的沉积物或者生锈。一旦发现任何螺钉有磨损要及时更换。点火火焰和温度比一般情况下更容易引起磨损。更换螺钉一定要按照说明书进行。燃烧器喉口周围的耐火材料一定要坚固，不能有可见裂缝。对所有的焊接处必须仔细检查以找出因点火所造成的裂缝或磨损。检查前板所有的法兰和垫圈。送风器件（查阅总册了解该部件是否在能从燃烧上拆卸）一定要清除所有的沉积物。从流量测量管取下仪表后接入压缩空气，这样可以清理流量计器件周围的通孔。
5. 风箱功能作用
风箱的主要作用是给燃烧器提供均匀的、层流的燃烧空气。
风箱可以调节大量的空气流动并可以优化燃烧器不同区域的速率。在风箱的入口，风机经多空金属板强行把燃烧空气压进一个燃烧器机头，因此降低了速率。由于空气预热，风箱一定要隔热才不至于因风箱表面的高温对运行人员造成危险。最后，风箱为安装燃烧器、送风管、燃料输送、仪器仪表和/或者风机提供一个扁平的坚硬的表面。
6. 风箱维护
参考风箱总体说明
须每年对风箱进行检查，以便找出任何磨损和/或非正常问题。为了检测任何的裂缝或者焊接缺陷，必须要对燃烧器进行检测。
风箱与其他管路的连接处也必须检查。所有的风箱与锅炉之间的连接必须要检测，以及对所有的支架进行检测。
7．风门档板的功能
燃烧空气风门档板的作用就是为了控制助燃空气的流量，其结构由一个矩形或圆形箱体，连接法兰，叶片，轴和连杆系统组成。本项目风门挡板位于燃烧器风箱空气入口处。
位置开关要正确地调节（在最小位置和最大位置处要进行调节）如果位置开关和执行机构是一套整体的设备，那么请查阅保养手册的第二部分，获得执行机构调节说明书。重要提示：在上面的调整完毕后，必须用弹簧插脚正确地锁定（参看图例7）
8. 风门档板的保养与维护
为了消除设备存在的隐患，必须定期按照下列步骤检查档板。
1) 检查轴承和曲柄轴（或执行机构）装置的情况；
2) 为了能够在-23℃到150℃温度范围下运行，轴承必须用防水油脂润滑；
3) 拆开与执行机构连接的连接杆，试着手动打开并关闭风门档板；
4) 仔细检查机械制动器、开关、安装支架；
5) 检验所有的叶片是否同步打开，是否变形；
6) 检查所有的锁定弹簧插脚，确定是在适当地的位置并且是安全可靠的。

9. 燃烧器/风箱安装步骤
参考图纸：
1009-GA-001燃烧器总装图
在燃烧器安装之前，如果要安装耐火材料一定要确保燃烧器喉口已经到达现场，如果燃烧器喉口不相配，请与NTFB公司作进一步沟通。
1) 移开燃烧器下面的支撑架；
2) 把燃烧器插入燃烧器喉口，参考图纸1009-GA-001燃烧器总装图；
3) 调整燃烧器/风箱使之与锅炉匹配；
4) 把风箱由法兰联结到锅炉前墙；
5) 喉口耐火材料
燃烧器喉口制造采用耐火材料，以便能耐高温，并在焊接完成后有很少的收缩量。推荐使用含铝量不低于70%的成形或浇注耐火材料。
按照图纸1009-GA-001燃烧器总装图，耐火材料的安装一定要与燃烧器喉口相适应。
所有的耐火材料安装工作必须由持证上岗人员操作。操作人员应该清楚：
耐火材料的安装过程；
适应现场的最好的耐火材料型号；
地脚螺栓的型号和安装位置；
伸缩接头的安装位置及需要数量；
注意：为了便于运输，一些部件可能使用橙色的带子进行临时的拼置及固定。这些带子在安装的过程中或者安装完成后应该去掉。
