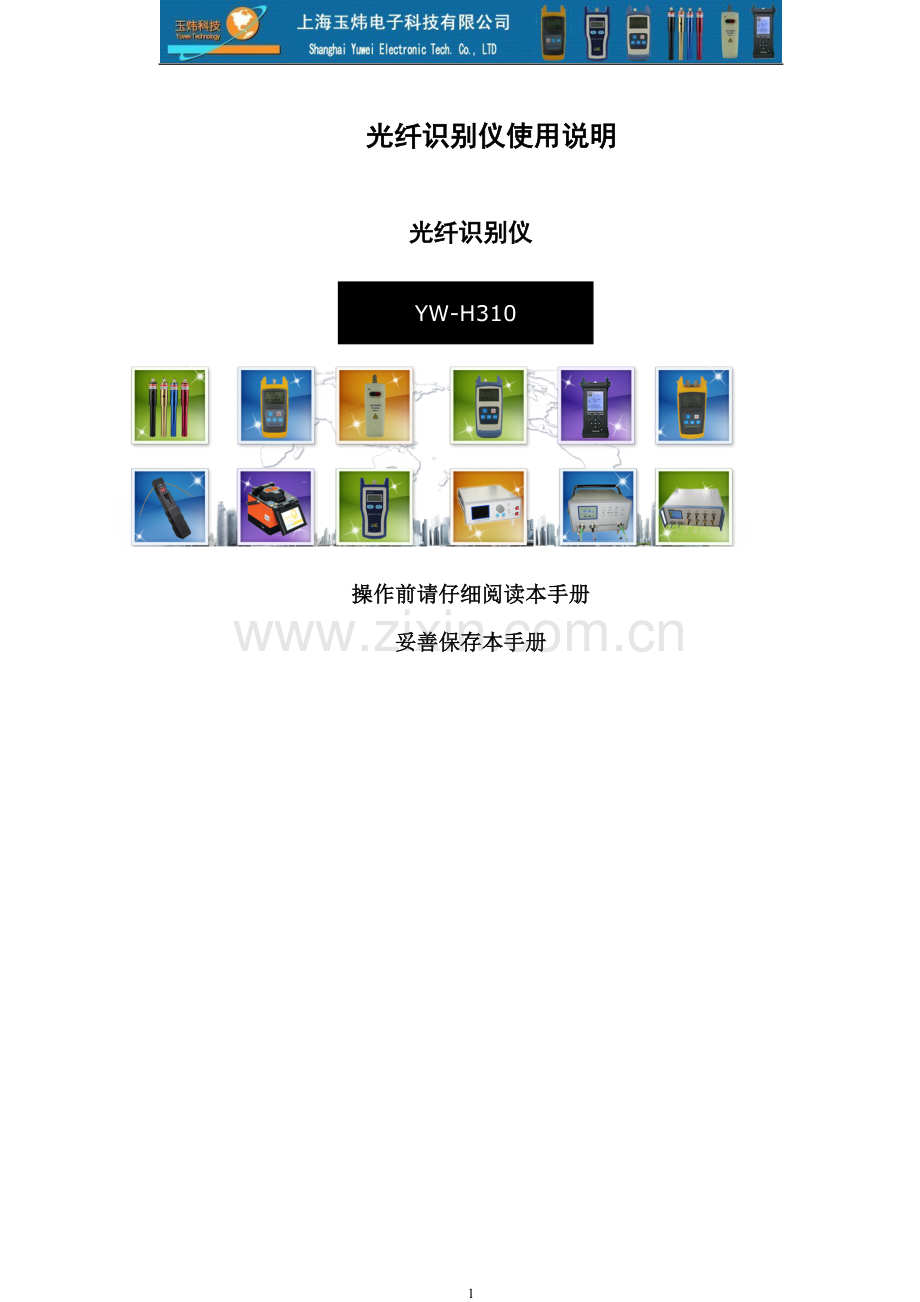

光纤识别仪使用说明

光纤识别仪

YW-H310

操作前请仔细阅读本手册
妥善保存本手册

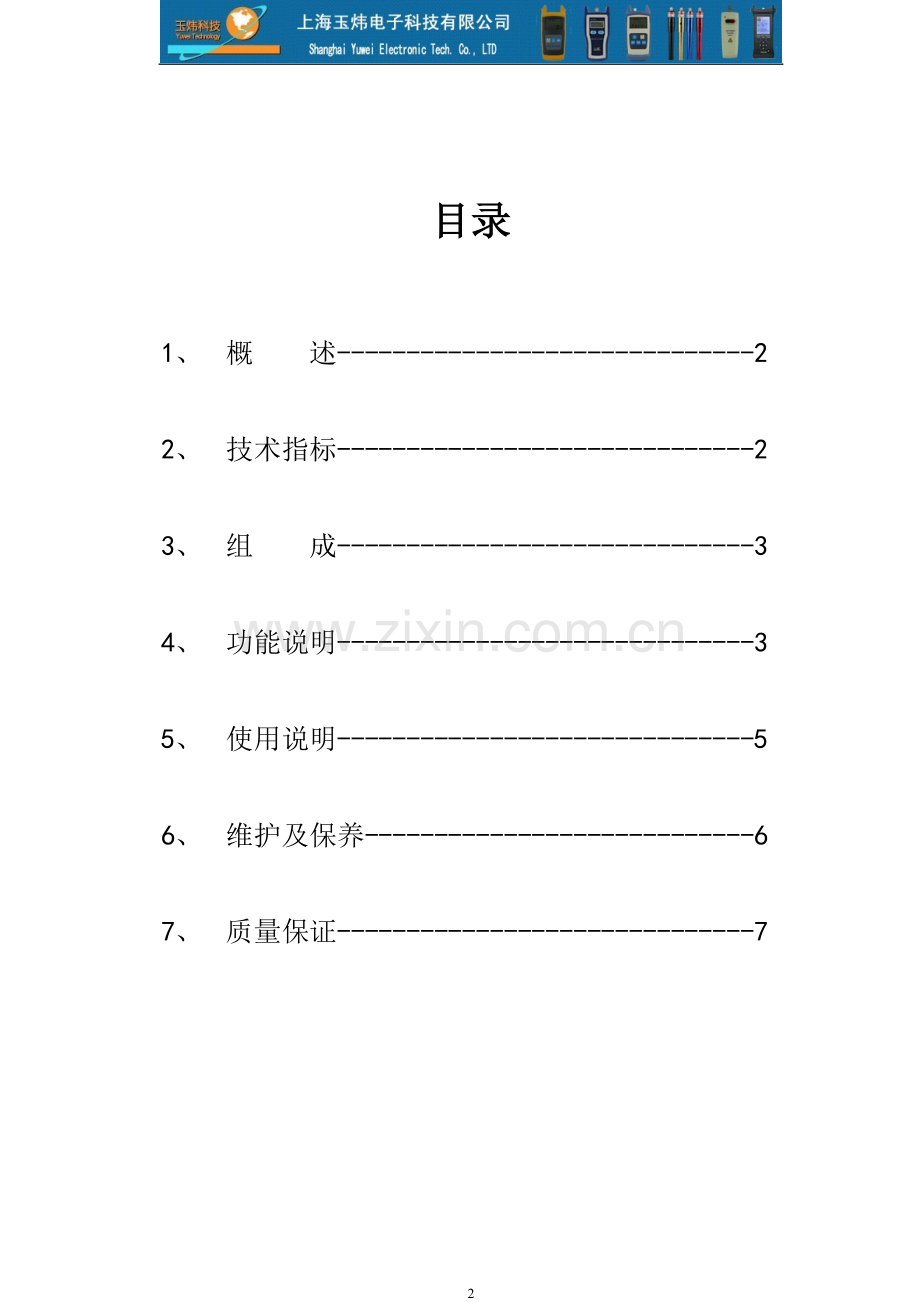

目录

1、 概 述------------------------------2

2、 技术指标------------------------------2

3、 组 成------------------------------3

4、 功能说明------------------------------3

5、 使用说明------------------------------5

6、 维护及保养----------------------------6

7、 质量保证------------------------------7

一、 概述
YW-H310光纤识别仪是一种光纤维护必备的工具，用于无损的光纤识别工作，可在单模和多模光纤的任何位置进行探测。在维护、安装、布线和恢复期间，常需要在不中断业务的情况下寻找和分离特定的一根光纤，通过在一端把1310nm或1550nm带调制音（270HZ、1KHZ、2KHZ）信号射进光纤、用识别器在线路上把它识别出来，还可以指示业务的方向。

二、 技术指标
规格型号
YW-H310
识别波长范围（nm）
900～1650
识别信号类型
CW、270HZ、1KHZ、2KHZ
探测头信号
Ø1mm InGaAs    2pcs
适配头型号
Ø 0.25用于裸纤     Ø 0.9/2.0/3.0用于尾纤
信号方向
左右LED指示
信号频率
270Hz, 1KHz, 2KHz LED指示灯显示
工作温度（℃）
－0~+50
存储温度（℃）
－10~+70
电池
9V
整机尺寸（mm）
195*30*27

三、 组成
1. 光纤识别仪---------------------------------------1只
2. 操作说明书---------------------------------------1本
3. 电池---------------------------------------------1节
4. 适配头-------------------------------------------4只

四、 功能说明
4.1面板简图
方向指示灯
频率指示灯
功率显示
夹具推钮
电池盖板
光纤识别仪操作面板图

4.2特点描述
1. 无需切断光纤而可以安全有效地识别光的方向及频率；
2. 采用“一键通”操作方式，使操作简单、方便；
3. 针对裸纤、尾纤等提供相应的适配头；
4. 能识别2种常用的信号频率，即270Hz, 1KHz, 2KHz；识别仪频率时可蜂鸣提示；
5. 可显示光纤中功率大小信号强度；
6. 使用9号干电池、功耗低、体积小，可以便携使用；
7. LED指示灯简洁清晰。
4.3功能说明
1) 夹具
夹紧并保持光纤，以便光纤识别仪
2) 夹具推扭
推动此推扭，可以使得夹具夹紧、保持、松开
3) 指示灯
分为光信号传输方向指示灯，信号强度指示灯和光纤里传输光频率的指示灯，如下图所示：
方向指示灯
频率指示灯
功率显示
夹具推钮

五、 使用说明
5.1选择适配头
根据不同的裸纤及尾纤规格来选择并安装与其匹配的适配头光纤识别仪配有以下四种类型适配头：
3.0适配头
2.0适配头
0.9适配头
裸纤适配头

5.2夹具夹紧与松开
1. 当需要夹紧光纤时，推动推扭至光纤夹紧，然后按住推扭的上前方，斜向下推动推扭，使推扭做小幅度旋转运动，使夹头锁紧保持；
锁紧光纤状态
松开光纤状态

2. 当需要松开光纤时，稍微向前推动推扭，然后按住推扭的下后方，夹具会在弹簧的弹力作用下自动回复，松开光纤。
5.3开机/关机
1. 向上推动夹具按钮，仪表自动开机
2. 松开夹具按钮，仪表自动关机

5.4光纤识别仪
1. 将待测光纤放入夹具沟槽中，推动按钮锁紧夹具。
2. 若光纤中有信号，则左右方向灯显示信号方向，信号强弱灯显示它的强弱。
3. 若光纤中没有信号，则信号强弱显示最弱，同时方向显示灯可能左右闪烁。当没夹光纤时，方向灯可能左右闪烁。
4. 当信号频率为2KHz,1KHz,270Hz时，相应的指示灯亮，并伴随有蜂鸣回响（当信号太弱时将无法正常识别）。
5. 5更换夹具
1. 沿轨道向左或右轻推夹具适配头，撤除现有适配头
2. 选择与测量光纤匹配的适配头
3. 将适配头沿夹具轨道轻轻推入，直到定位装置吻合

六、 维护及保养
1. 使用光纤识别仪时要注意夹具头与待测光纤要匹配，光纤在夹具中的位置应恰好卡在沟槽中。
2. 不推荐用手或其他物品触摸夹具两侧。
3. 注意保持夹具两侧探测头清洁，定期使用清洁液清洁探测表面。
4. 长期不用时，请把电池取出来。

七、质量保证
我们不赞成用户自行修理YW-H310。
7.1仪表保修期自交货之日起十八个月内。
玉炜科技将对其所有产品的物料及工艺承诺，保修期为发货至用户收到之日起十八个月内有效。当购买得的产品在此期间被发现有质量问题，玉炜公司是会做出适当的修理或更换的。但在任何情况下，玉炜公司的责任是不会超出该产品的购买价。
7.2 如果仪表在使用过程中出现问题,根据常见故障提示的解决方法仍无法解决,用户不得擅自打开机壳,请与公司市场部及各地代理商联系。
7.3对于因生产缺陷而造成的质量故障，生产厂家负责免费维修或更换仪表，此保证仅适用于仪表的正常使用，而且无损坏或使用不当的条件下。

YW-H310的保修不包括由以下原因引致的问题：
1、对仪器进行无授权修理或修改
2、非恰当使用、疏忽使用、或意外等
随同玉炜的产品均有一张公司的保修单（warranty registration card）。请您填好后连同购置发票复印件一起寄回玉炜公司市场部,以便日后我们需要对你的仪器进行维护、技术升级、校准等事情时，有一个原始记录。

产品保修卡

产品型号：
产品序列号：
购买日期：
用户名称：
电话： 传真：
地址：
邮政编码： E-mail:
盖章：

（请保留此联，剪下下联并在此基础上寄出）…………………
（请沿虚线剪下并寄回本公司）

产品型号：
产品序列号：
购买日期：
用户名称：
电话： 传真：
地址：
邮政编码： E-mail:

备注：用户请在购货后一月内，将此部分寄回本公司方为有效。

保修单

保修须知
保修期：自购买之日起18个月内
保修条款：
一、 保修期内，在正常状态下使用本产品而发生的故障，用户可以出示本保修卡和发票或收据（复印件），可享受无偿维修服务。
二、 下列情形，需要付费维修，视情况收取一定的材料费、维修费及运费；
1、 在正常状态下使用本产品而发生的故障，但已超过保修期范围者。
2、 未出示本保修卡，保修卡遗漏、涂改或未填写清楚者。
3、 非正常状态下使用，例如人为损坏，或高温、高压、潮湿等非正常状态下使用，正常视损坏情况付费维修。
4、 非产品本身质量问题而造成的故障和损坏。
5、 未按照说明书中的使用方法和注意事项而造成的故障和损坏。
三、 下列情况，本公司不予维修：
1、 未经本公司同意，对仪器进行无授权修理或修改。
2、 非本公司生产、销售的产品。
