信息模块的压接技术
1、 EIA/TIA 568A和E I A / T I A 5 6 8 B的关系
信息模块的压接分E I A / T I A 5 6 8 A和EIA/TIA568B 2种方式。

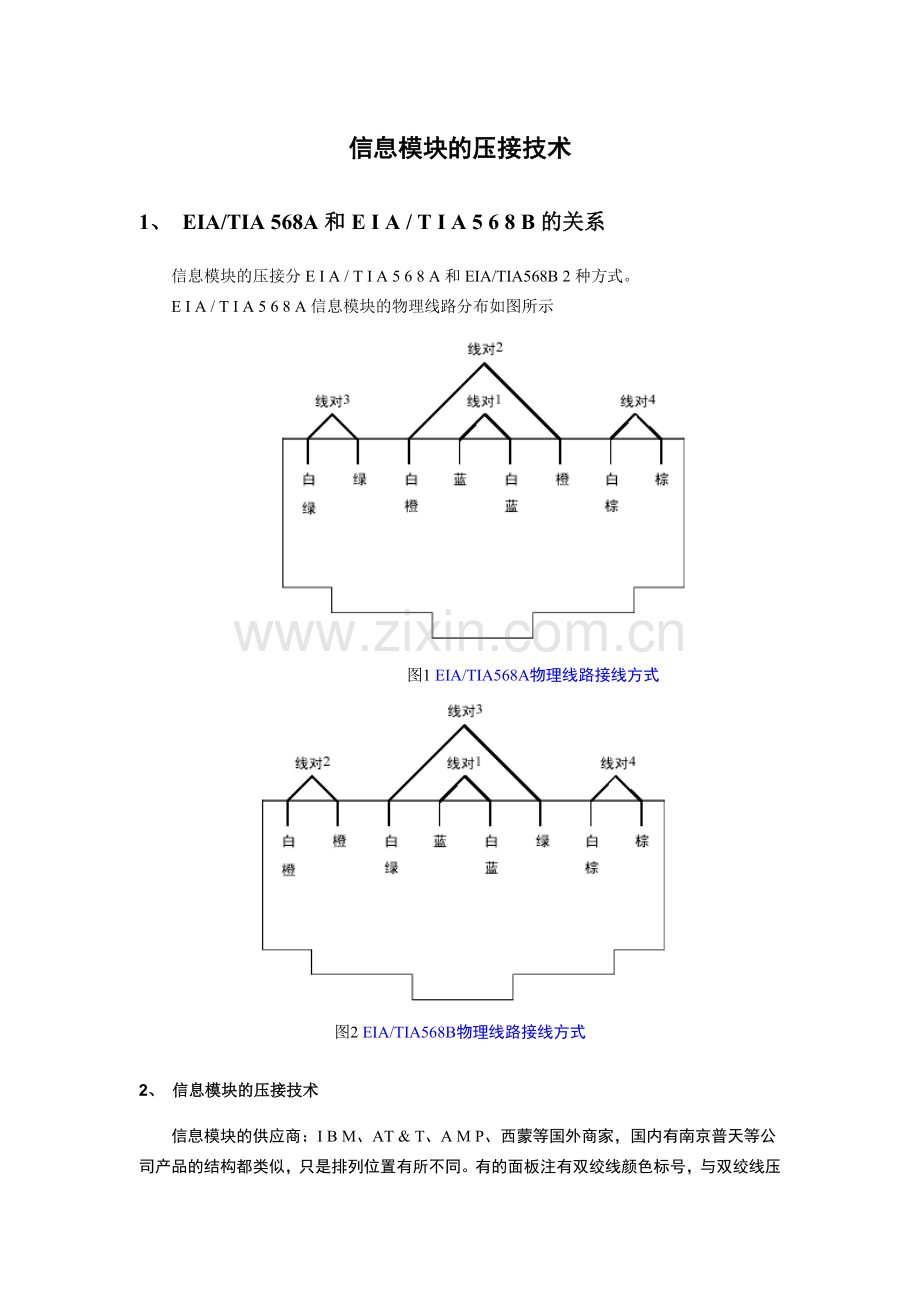

E I A / T I A 5 6 8 A信息模块的物理线路分布如图所示

图1 EIA/TIA568A物理线路接线方式

图2 EIA/TIA568B物理线路接线方式

2、 信息模块的压接技术
信息模块的供应商：I B M、AT & T、A M P、西蒙等国外商家，国内有南京普天等公
司产品的结构都类似，只是排列位置有所不同。有的面板注有双绞线颜色标号，与双绞线压接

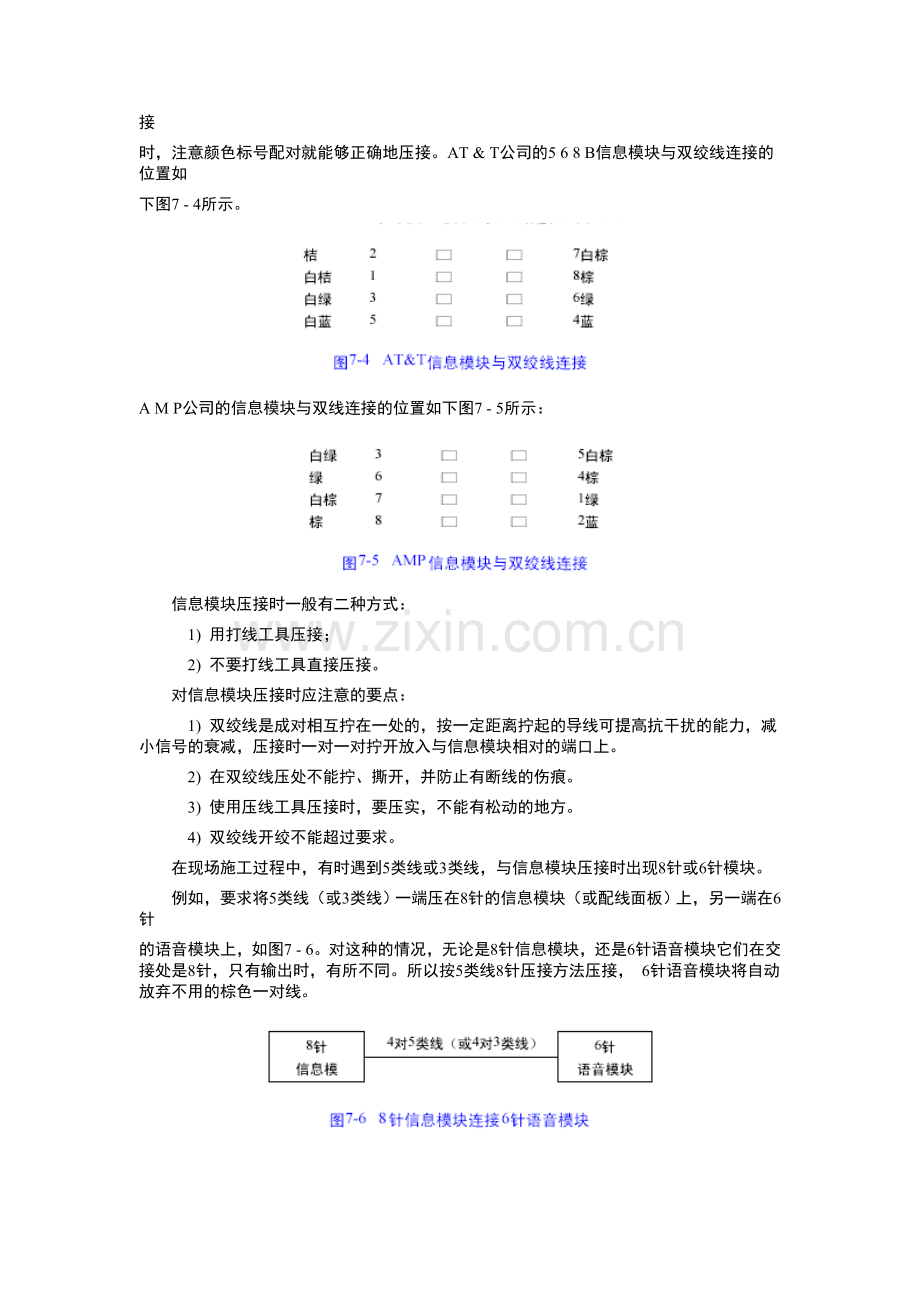

时，注意颜色标号配对就能够正确地压接。AT & T公司的5 6 8 B信息模块与双绞线连接的位置如
下图7 - 4所示。

A M P公司的信息模块与双线连接的位置如下图7 - 5所示：

信息模块压接时一般有二种方式：
1) 用打线工具压接；
2) 不要打线工具直接压接。
对信息模块压接时应注意的要点：
1) 双绞线是成对相互拧在一处的，按一定距离拧起的导线可提高抗干扰的能力，减小信号的衰减，压接时一对一对拧开放入与信息模块相对的端口上。
2) 在双绞线压处不能拧、撕开，并防止有断线的伤痕。
3) 使用压线工具压接时，要压实，不能有松动的地方。
4) 双绞线开绞不能超过要求。
在现场施工过程中，有时遇到5类线或3类线，与信息模块压接时出现8针或6针模块。
例如，要求将5类线（或3类线）一端压在8针的信息模块（或配线面板）上，另一端在6针
的语音模块上，如图7 - 6。对这种的情况，无论是8针信息模块，还是6针语音模块它们在交接处是8针，只有输出时，有所不同。所以按5类线8针压接方法压接， 6针语音模块将自动放弃不用的棕色一对线。

3、双绞线与R J 4 5头的连接
R J - 4 5插头不管是哪家公司生产的，它们的排列顺序是1 , 2 , 3 , 4 , 5 , 6 , 7 , 8。端接时可能是5 6 8 A或5 6 8 B。

将双绞线与R J - 4 5连接时应注意的要点如下：
1) 按双绞线色标顺序排列，不要有差错；
2) 与R J - 4 5接头点斩实；
3) 用压力钳压实。
R J - 4 5与信息模块的关系如图7 - 1 0所示。

4、 数据点与语音点互换技术
综合布线系统要求新建的信息点同时带上一个电话语音点，其模型如图7 - 9 0所示。
现对图7 - 9 0作一简述：
管理间：管理间有一机柜，机柜内分为3部分。
1) HUB区：放置H U B；
2) 数据点区：数据点区有一配线面板（ 1 2口、2 4口、4 8口等）。该管理间所管理的所有用
户的均连接到此处。
3) 语音点区：语音点区有一个S 11 0配线面板，该配线区分2部分，一部分是来自语音用户
的双绞线缆。另一部分是2 5对大对数线，经语音点与2 5对大对数线跳线后，2 5对大对数线的另
一端交付电话班使用。
用户点：用户点安装二个信息模块，一个是数据点，一个是语音点。
中间线路：用户点与管理间的连线，目前已要求采用同一类型的双绞线缆，便于将来数据
与语音互换使用。
其中S 11 0配线面板上的每一条双绞线缆的4对线均压接在S 11 0上，但向2 5对大对数线跳接
时，只跳接蓝色的一对线其他线不跳接。
4.1 数据点改变为语音点的操作方法
数据点改变为语音点时，操作有如下点：
1) 将用户点的数据点到计算机的跳线拆除，安装一条电话机接口线；
2) 将管理间的数据点区与H U B跳线的R J 4 5—R J 4 5线拆除；
3) 重新压一条一端带有R J 4 5头，另一端只留有兰色的一对线头（绿、橙、棕的线对剪除）；
4) 将3 )带有R J 4 5头的一端插向要改为语音点的用户，只留有兰色的一对线与2 5对大对数线
配线板跳接，交电话管理部门。
4.2 语音点改变为数据点的操作方法
语音是改变为数据点时，操作有如下几点：
1) 将用户的语音点到电话的跳线拆除，安装一条R J 4 5 - R J 4 5的跳线与计算机相连；
2) 将管理间的语音点区与2 5对大对数线的跳线拆除；
3) 重新压一条一端带有R J 4 5头的跳线；
4) 将带有R J 4 5的一端插入H U B，另一端将双绞线的4对线压接在要改变数据点用户的线缆上。
5) 通知网络系统管理员，给用户分配I P地址，为用户端安装网络管理软件。
语音点改为数据点时跳线制作还可采用扁插头做跳线，即跳线的一端是R J 4 5，另一端是8
针的扁插头（F T 2 - 2 5 5高频接线模块）。
4.3 1个数据（语音）点改变为4个语音用户的操作方法
一个数据（语音）点它们拥有4对线，可以考虑4个电话用户，它的具体操作如下：
用户端：
1) 将一个数据（语音）点与计算机（电话）跳线拆除；
2) 将该数据（语音）点的模块，通过R J 4 5 - R J 4 5跳线与FA 3 - 1 0转换插座。
3) 将4部电话分别通过R J 11 - R J 11跳线插入蓝、橙、绿、棕圆点对应的插口上。
管理间端：
1) 如果是数据点，建议通过R J 4 5 - R J 4 5的跳线端接一个FA 3 - 1 0转换插座，然后用4条一头
安装R J 11的线缆分别与FA 3 - 1 0转换插座相连接， 4条的另一端分别跳向4 5对大对数线，并通知
电话管理部门分配用户使用号码。
2) 如果是语音点，操作便很简便，按蓝、橙、绿、棕4对线分别跳向2 5对大对数线，并通
知电话管理部门。
