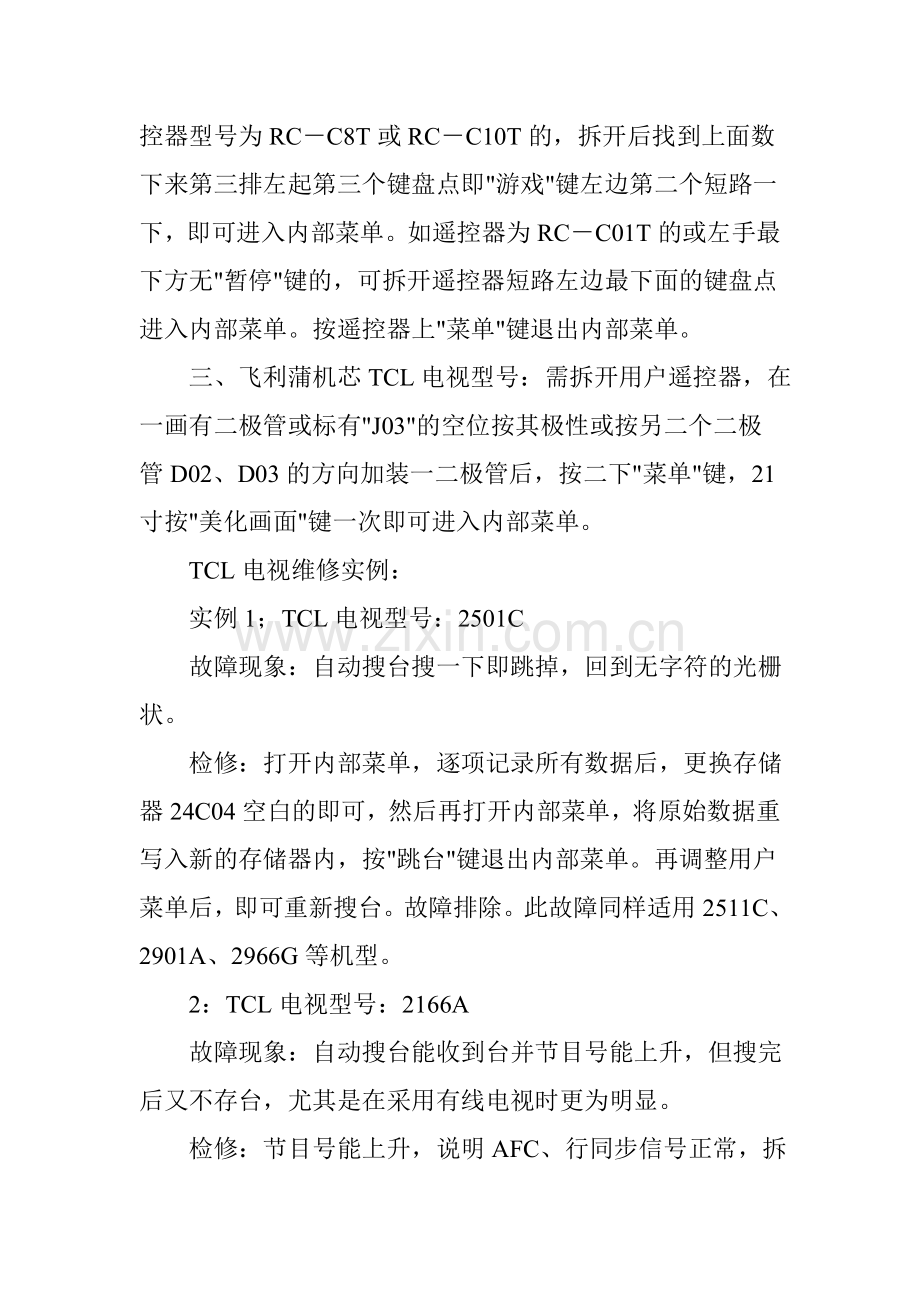

TCL电视机常见故障及维修部位检修.doc_第2页
第2页 / 共14页
TCL电视机常见故障及维修部位检修.doc_第3页
第3页 / 共14页
TCL电视机常见故障及维修部位检修.doc_第4页
第4页 / 共14页
TCL电视机常见故障及维修部位检修.doc_第5页
第5页 / 共14页
点击查看更多>>
资源描述

1、TCL电视机常见故障及维修部位检修 TCL电视机从采用芯片可分三类 一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。 二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片 三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、 只所以分为三类,因为很多故障现象在采用同一种芯片的机器中同样存在,所以在以下的维修实例中有些故障检修方法同样适用同类

2、型的机器。 以上机型均采用I2C总线控制,这三种tcl电视进总线方法如下; 一、东芝机芯:21英寸的按住机上音量键至0不放,按遥控器显示键一次即可进入内部菜单,按数字键选择菜单页,按节目键进行选项,音量键修改数值,关机后退出菜单。25英寸的按住机上音量键至0不放,快速而均匀的按遥控器0键三次需在15秒内完成,即可进入内部菜单,利用遥控器上跳台键返回上层和退出菜单。 二、三洋机芯TCL电视型号:需拆开用户遥控器,如遥控器型号为RCC8T或RCC10T的,拆开后找到上面数下来第三排左起第三个键盘点即游戏键左边第二个短路一下,即可进入内部菜单。如遥控器为RCC01T的或左手最下方无暂停键的,可拆开遥

3、控器短路左边最下面的键盘点进入内部菜单。按遥控器上菜单键退出内部菜单。 三、飞利蒲机芯TCL电视型号:需拆开用户遥控器,在一画有二极管或标有J03的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后,按二下菜单键,21寸按美化画面键一次即可进入内部菜单。 TCL电视维修实例: 实例1;TCL电视型号:2501C 故障现象:自动搜台搜一下即跳掉,回到无字符的光栅状。 检修:打开内部菜单,逐项记录所有数据后,更换存储器24C04空白的即可,然后再打开内部菜单,将原始数据重写入新的存储器内,按跳台键退出内部菜单。再调整用户菜单后,即可重新搜台。故障排除。此故障同样适用2511C、2901

4、A、2966G等机型。 2:TCL电视型号:2166A 故障现象:自动搜台能收到台并节目号能上升,但搜完后又不存台,尤其是在采用有线电视时更为明显。 检修:节目号能上升,说明AFC、行同步信号正常,拆开机器看存储器的7脚是否接地,如未接地,将存储器7脚接地即可。如已接地的更换存储器试之。 3:TCL电视型号:2909B 故障现象:场频不稳,呈慢慢向下移动状。 检修:此类现象一般认为故障是在场部分,但此例实为存储器24C04不良。打开内部菜单抄下原始数据,更换存储器后抄入原数据即可。此种机型有时候出现场幅、行幅扩大、枕型失真、电台丢失、不能遥控关机等现象,可进入内部菜单后,逐项修改数据至正常后退

5、出就可,不必更换存储器。 4:TCL电视型号:2911D 故障现象:三无,指示灯不亮。 检修:打开机器发现电源厚膜块s6708A炸裂,R814、R812、R813、C811、保险丝等烧毁。更换上述配件后,开机立即烧毁新换的全部配件,仔细检查后发现并在140V整流二极管D831两端电容C833有裂痕,再次更换所有配件后,开机故障排除!适用同类型机器 5;TCL电视型号:2911D 故障现象:图像缩小,且时大时小。 检修:测量主电压在13090V之间波动,检测Q831、D840、R833及光耦均正常。后测到C839漏电,更换后故障排除!适用同类型机型 6;TCL电视型号:2916D 故障现象:图象

6、扩大。 检修:测主电压为156V左右,偏高。怀疑故障在电源电压取样电路,在测到电阻R831时发现电阻为67k左右,正常为56k,更换后故障排除!适用同类机型 7;TCL电视型号:2511DI故障现象:图象左右缩小,呈枕形失真状。 检修:测枕较管Q353C极电压只有几伏,R365正常,测D406击穿,更换同型号fR104后故障排除!适用各类机型 8;TCL电视型号:2575D 故障现象:图象左右和下面三面缩小,边缘整齐。 检修:将原OM8838更换成om8841后故障排除!适用同类机型 9;TCL电视型号:2516D 故障现象:开机指示灯亮,按节目键后有高压上去的一声响且指示灯一闪一闪,但始终无

7、光栅出现。 检修:试关机时有光栅一闪,且光栅偏紫色。该机采用om8838有阴极电流自动调整和检测功能,当阴极电流不平衡时,视放截止。阴极电流反馈检测点为om883818脚,正常为8V左右。说明三枪不平衡,更换绿枪视放管Q512后,再开机故障排除!适用同类机型 实例10;TCL电视型号:2980G 故障现象:开机指示灯亮,按节目键后无高压上来的声响,指示灯一闪一闪,始终无光栅出现。 检修:测主电压正常,行推动管饱和导通。开机后按节目键有反应,说明CPU工作正常。怀疑行反馈信号有问题,查C416、C417发现C416漏电,保险起见将C416、C417一起更换,开机故障排除!适用同类机型 实例11;

8、TCL电视型号:2927D 故障现象:开机指示灯亮,按节目键后无高压上来声,指示灯一闪一闪,始终无光栅。 检修:测主电源正常,在测行推管Q401基极时发现该管子虚焊,原因为线路板上固定零件用的热熔胶涂在该管上,经发热熔化后,渗入该管管脚以致于顶出锡盘造成虚焊。刮净热熔胶后补焊开机故障排除!适用同类机型 实例12;TCL电视型号:2976s 故障现象:开机图象散焦,放的时间再长也不清楚。 检修:拆开后,调节聚焦极电位器,散焦现象无明显变化,但亮度却跟随变化,是典型的聚干亮现象即调聚焦干扰亮度,是显象管的故障。拔下尾板将显象管接地脚接地,将一表棒短的一头插入显象管的聚焦极内固定住,长的一端拿在手中

9、,然后开机后立即关机,将手中表棒插入高压帽中,利用高压帽中储存的高压电击打显象管,如此反复几次,再开机试之故障排除!对于这种聚干亮现象的显象管采用上述方法一般都能打好,如不行则需更换显象管了 实例13;TCL电视型号:2501C 故障现象:开机时开关按下去立即弹出,不能开机。此机为交流关机型,开关带继电器。 检修:脱开行电路后,能开机说明故障在行电路。故拔去偏转线圈插头,接上行电路再开机,发现能开起来,怀疑行偏线圈短路,测量其阻值为03欧姆,正常应在一欧姆以上,说明已短路。仔细观察发现行偏转线圈绕组到接线柱的地方有相互缠绕,缠绕点又有焦痕,拔开此处再开机一试故障排除!此类故障有时测行偏转线圈电

10、阻值正常,但拔下后能开机,插上后又开不起来,问题还是在线圈上,一旦通电开机线圈会打火短路,应仔细检查并充分拔开线圈的短路点。 实例14;TCL电视型号:2901A 故障现象:正常播放时,有时突然颜色变红,有时还会出现整屏极亮的红色并伴有红色回归线,然后立即行幅收缩瞬间关机。 检修:此现象为显象管不良 多为华飞管,红枪阴极短路造成行电流偏大,机器保护关机。更换CRT后故障排除!绿枪、蓝枪也有类似现象。 实例15;TCL电视型号:2518E 故障现象:开机有叽、叽声,无光栅、无伴音。 检修:测量行管已击穿,行限流电阻R422开路。脱开主电源测量,主电源为176V明显偏高,怀疑故障在取样电路,测电阻

11、R836已为76k,正常应为56k,更换后,主电压正常,更换行管、R422后开机故障排除! 实例16;TCL电视型号:2518E 故障现象:光栅右移,屏幕左边有7CM左右的区域为黑屏,边际平整,其他都正常。 检修:观此现象怀疑行偏转线圈内有直流成分进入,重点检查行偏转电路,发现电解电容C421已击穿,更换后故障排除! 实例17;TCL电视型号:2518E 故障现象:三无,指示灯亮。 检修:测主电源正常,CPU电源正常,CPU复位电源正常,更换CPU、晶振无效,怀疑存储器不好,更换存储器24C04后能开机,调整内部菜单后故障排除!此机24C04必需内部事先存有原始数据的才行。打开第三项MENU0

12、3主菜单后选最后一小项ENGINEEROPTTOR,将数据改为1才能打开后面的418项主菜单,以下同。 实例18;TCL电视型号:2518E 故障现象:图象呈底片状,画面四周沿屏幕边有一圈白框,中间呈白色十字型,像一个田字型。 检修:此田字现象是机器内部菜单中的图象测试符,故怀疑问题出在存储器中数据丢失。打开内部菜单后,发现第9项主菜单中第5项子菜单CROssB/W数据与正常不同,此机数据为1正常应为0,修改后故障排除! 实例19;TCL电视型号:2518E 故障现象:电视机显示电网电压高于270V,请关机字样,然后几秒钟后自动关机。 检修:该机具有电网电压自动检测功能,电网电压过底、过高都会

13、有字符提示,并适时自动关机。从该现象来看,有可能是内部菜单中有关电压检测的数据未调好,或机器中有关电压检测电路中有零件损坏。本着从简到繁的原则,先打开内部菜单调数据入手,找到00项主菜单页再找POWERLOW及POWERHIGH项,当分别调整为4和14时,退出内部菜单后按显示键显示电网电压220V故障排除!一般POWERLOW项数值在14,POWERHIGH在814之间,可根据实际情况进行调整,200V以上时调POWERHIGH项,200V以下时调POWERLOW项。 实例20;TCL电视型号:2118E 故障现象:出现跑台现象,这个台放放,突然换了一个台或突然变蓝屏,有时用手拍打一下机子,就

14、会出现上述现象。 检修:从上述现象来看,可能是高频头附近某个零件虚焊造成。仔细观察线路板,发现C004有一个脚虚焊,补焊后故障排除! 实例21;TCL电视型号:2918E 故障现象:开机后有吱、吱声,其余正常。 检修:开机检查发现吱、吱声源自行推动管供电电阻R403、404、405上的金属套管,用烙铁加焊这几根套管后故障排除! 实例22;TCL电视型号:2980G 故障现象:屏幕四周向外弯曲,台标只有一半在屏幕内,枕形失真。 检修:对枕校管及周边电路补焊后无效。测枕校管Q363C极电压为3.7V明显低于正常值,正常应在14V左右,而B、E极偏压正常,怀疑二极管D406不良,拆下测量后发现已严重

15、漏电,更换一新品fR104后故障排除! 实例23;TCL电视型号:2116E 故障现象:场幅缩小,原有的二个游戏功能及二档AV输入消失,电源打开后,需再按节目键才能开机。原按下电源开关后即可开机 检修:此现象为存储器数据丢失。如要彻底修复需更换厂家提供的2种子存储器,另外此存储器需有内部数据的才行,一般维修员很难弄到。现介绍一应急方法:打开内部菜单后,在主菜单00项内可进行场幅调整,把第11项内的第3小项修改为2。把第12项内的第5、6项改为1,把第13项内的第1、2项改为0后退出菜单即可。但此方法改后有可能日后还会出现类似现象,只能再改。 实例24;TCL电视型号:2102 故障现象:在正常

16、采用过程中,光栅慢慢暗下来,有时又慢慢亮起来,伴音正常。 检修:从故障现象来看,象是灯丝电路出问题,仔细检查有关灯丝电路,发现行输出变压器灯丝脚锡盘有裂缝,补焊后故障排除!此机此类故障很多 实例25;TCL电视型号:2111D 故障现象:开机有高压,指示灯一闪一闪,但无声无光,关机有瞬间闪白光。 检修:从现象看,应是视放截止,关机闪白光说明三路视放应无大问题。测om883850脚超高压、过压保护为33V,比正常值高,正常应为2V,测电阻R234的电阻值已明显大于正常值33k,更换后测50脚电压为2V,正常,即有正常图象出现。 实例26;TCL电视型号:2910D 故障现象:图象忽大忽小。 检修

17、:测主电压140V不稳,接假负载后依旧,说明故障在电源电路。试更换D804、805无效,后更换D809后,故障排除。此类机型如出现电源无输出或输出不稳,D804、805、809、Q801、C839等故障率非常高。这些零件不易测量出损坏与否,建议直接更换试之。 实例27;TCL电视型号:2133E 故障现象:画面显示电网电压低于是130V,请关机而后数秒自动关机。 检修:先打开内部菜单,调第13大项中的第3、4POWERLOW、POWERHIGH两项,适当调整两项数据后无效一般为2、11。怀疑电压检测电路有问题,该机图纸上并未绘出这部分电路图。经检测发现R874100k开路,更换后故障排除!如R

18、875、D871开路则显示电网电压高于270V,请关机这些零件损坏均有过实例 实例28;TCL电视型号:2111D 故障现象:图象一闪一闪,但只要将彩色制式改为NTsC制就不闪了,只是无彩色了。 检修:此类故障一般为用户采用了另一个TCL电视机的遥控器对该机进行了遥控,以致于不慎打开了数码滤波功能由于该机不具备此项功能所以产生上述现象。只要将另一个遥控器的按钮逐个对该电视机进行遥控,待出现数码滤波开这几个字时,再按动该按钮使显示数码滤波关即可。同类型其它型号也会有此现象,除上述方法外,还可将本机遥控器加装二极管后打开内部菜单,选择第一页第6项,将ComBf数值改为0,有些机型则用改装后的遥控器

19、按数字键2也可将数码滤波关,不同型号处理的方式不尽相同。另外也可直接拆开本机遥控器后逐个试按各键直至找到数码滤波键后选择关 实例29;TCL电视型号:2518E 故障现象:开机指示灯亮,三无。 检修:测待机主电压为14V左右且不太稳定,比正常值25V低。脱开Q832待机控制管,开机主电压仍低,仔细检查电源次级的电路、光耦并未发现问题,认为故障应在电源初级。首先拆下测量D804、805发现反向漏电,更换fR104后故障排除! 实例30;TCL电视型号:2136G 故障现象:指示灯亮,按节目键后一灭即亮,仍是待机状。 检修:测待机主电压为112V正常,按节目键的瞬间,电压下降为60V左右,马上又回

20、升到待机电压112V。接假负载后,主电压正常,怀疑行电流偏大,测行输出变压器次级各脚电路,发现D402场电源整流管已击穿,更换fR104后故障排除!TCL各型电视机中此场整流二极管损坏颇多。 实例31;TCL电视型号:2966G 故障现象:无光栅,有伴音。 检修:在关机时观察到有一条水平亮线一闪,问题应在场部分,测场电源26V正常,测场块TA84273脚只有2V左右,正常应为27V左右,测升压二级管D301已开路,致使泵电源失效。更换后故障排除! 实例32;TCL电视型号:2116E 故障现象:声音很小,开到最大仍只有一点点。 检修:该机伴音电路有一块插板,三脚为伴音信号入,一脚为伴音信号出,

21、用一10uf电解电容短接一、三脚,伴音恢复正常,说明问题在该插板上,拔下插板检查,发现五脚电源输入处串有一只IN4148的二极管开路,该管图纸上并未标出,线路板上画的是电感更换后故障排除!已发现多例 实例33;TCL电视型号:2166A 故障现象:在采用过程中,突然死机,机上和遥控器上的所有按键失效。必需关机后再开才能恢复。 检修:此类故障经咨询厂家后得知,系软件问题。彻底解决需更换CPU及存储器。方法是:拆下原型号为M5C01的CPU及存储器,换上型号为M5V3T的CPU及与之配套的存储器后调整内部菜单的相关数据即可。2129A、2166B也有类似现象,同样处理即可。 实例34;TCL电视型

22、号:2966G 故障现象:正常采用时突然自动关机。开机后又一切正常,但此现象不定时会再现。 检修:此现象有二种情况较多见。 一、用户家中220V交流电存在接触不良的情况,如闸刀、保险丝盒、电表、插座等。该机为交流关机,对电源稍有波动非常敏感,应首先排除以上情况。 二、电路存在一定问题,请将C242改为1uf,R872由47k改为47k/1W即可。 实例35;TCL电视型号:3416、3416D 故障现象:节目搜好后,每次冷机再开,个别台需重新微调一下方能收清晰。 检修:按厂家提供方案:将R012由47k电阻改为1k;R043、044由22k改为10k;R014两端并一只220P瓷片电容;om8838的53脚外接电容改为4.7uf/50V电解;R226改为1k电阻即可。
