盾构管片的介绍.ppt

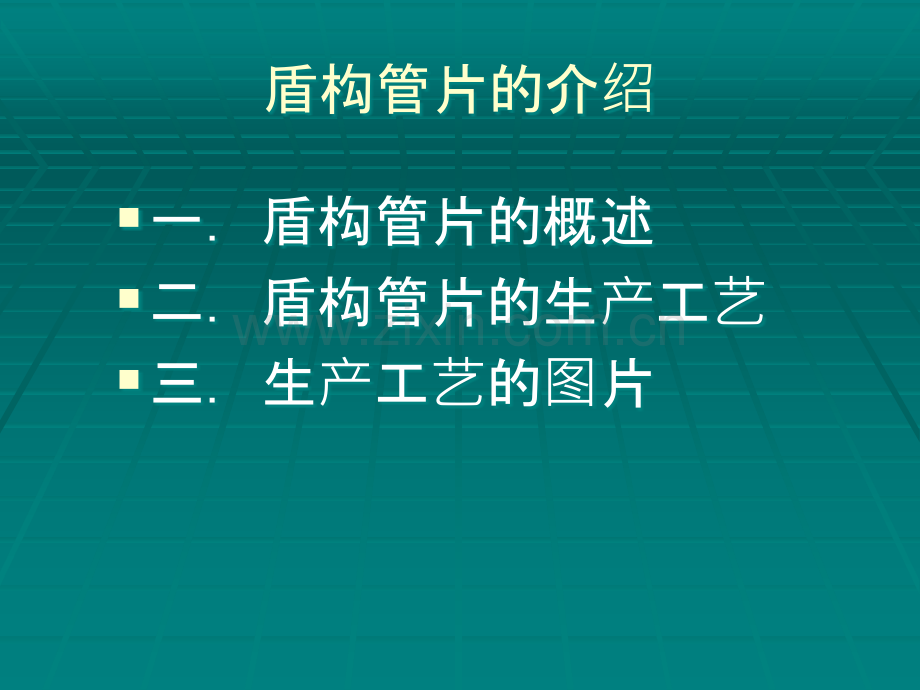

盾构管片的介绍一.盾构管片的概述二.盾构管片的生产工艺三.生产工艺的图片一.盾构管片的概述1.定义盾构施工的主要装配构件，是隧道的最外层屏障，承担着抵抗土层压力、地下水压力以及一些特殊荷载的作用。盾构管片质量直接关系到隧道的整体质量和安全，影响隧道的防水性能及耐久性能。管片是隧道预制衬砌环的基本单元。管片的类型主要有钢筋混凝土管片、钢纤维混凝土管片、钢管片、铸铁管片、复合管片等。2.类型 管片按拼装成环后的隧道线型分为：直线段管片（Z）、曲线段管片（Q）及既能用于直线段又能用于曲线段的通用管片（T）三类。曲线段管片又分为左曲管片（ZQ）、右曲管片（YQ）和竖曲管片（SQ）3.分类4.2.14.2.1形状：根隧道的断面形状可分为形状：根隧道的断面形状可分为圆形（圆形（Y Y）、椭圆形（椭圆形（TYTY）、）、矩形（矩形（J J）、双圆形（双圆形（SYSY）等多种等多种断面。断面。4.2.24.2.2规格：见表规格：见表1 1。4.形状与规格 5.1 5.1 水泥水泥 宜采用强度等级不低于宜采用强度等级不低于42.542.5的硅酸盐水泥、普通硅酸的硅酸盐水泥、普通硅酸盐水泥盐水泥5.2 5.2 集料集料细集料宜采用中砂，细度模数为细集料宜采用中砂，细度模数为2.32.33.03.0，含泥量不，含泥量不应大于应大于2%2%，粗集料宜采用碎石或卵石，其最大粒径不宜，粗集料宜采用碎石或卵石，其最大粒径不宜大于大于30mm30mm5.35.3混凝土外加剂混凝土外加剂混凝土外加剂的质量应符合混凝土外加剂的质量应符合GB8076GB8076的规定，严禁使用氯的规定，严禁使用氯盐类外加剂或其他对钢筋有腐蚀作用的外加剂。混凝土外盐类外加剂或其他对钢筋有腐蚀作用的外加剂。混凝土外加剂的应用应符合加剂的应用应符合GB50119GB50119的规定。的规定。5.主要的原材料5.4 钢筋直径大于10mm时应采用热轧螺纹钢筋，其性能应符合GB 1499.2的规定；直径小于或等于10mm时应采用低碳钢热轧圆盘条，其性能应符合GB/T 701的规定。钢筋弯曲成型后不得出现裂纹、鳞落及撕裂现象。钢筋焊接前须消除焊接部位的铁锈、水锈和油污等，钢筋端部的扭曲处应矫直或切除。施焊后焊缝表面应平整，不得有烧伤、裂纹等缺陷。5.55.5 钢纤维钢纤维 如使用钢纤维，钢纤维应符合如使用钢纤维，钢纤维应符合JG/T 3064 JG/T 3064 的规定，的规定，并应进行相关钢纤维混凝土耐久性试验。并应进行相关钢纤维混凝土耐久性试验。5.65.6 混凝土混凝土混凝土原材料计量偏差：水泥、水、外加剂、掺混凝土原材料计量偏差：水泥、水、外加剂、掺合料合料1%1%，粗细集料，粗细集料2%2%。混凝土应搅拌均匀、。混凝土应搅拌均匀、色泽一致，和易性良好。应在搅拌或浇筑地点检色泽一致，和易性良好。应在搅拌或浇筑地点检测坍落度，应逐盘作目测检查混凝土粘聚性和保测坍落度，应逐盘作目测检查混凝土粘聚性和保水性；水性；混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。混凝土浇筑成型后至开模前，应覆盖保湿，可采用蒸汽养护或自然养护方式进行养护。管片在贮存阶段应进行保湿养护。可采用水养护，喷淋养护或喷涂养护剂养护，以确保混凝土体不失水分。二.管片的生产工艺1.工艺流程图2.生产工艺过程（1）管片模具（2）钢筋笼（3）混凝土浇筑（4）管片养护、脱模和堆放a.设计与制造模具制造时加强监造，保证模具制作符合规定且便于支拆，保证管片模具具有足够的承载力、刚度和稳定性，具有良好的密封性能、不漏浆，保证在规定的周转使用次数内不变形。（1）管片模具按照先内后外、先中间后四周的顺序清理模具，用干净的抹布清理模具内表面附着杂物、浮锈，关键部位如吊装孔座、手孔座采用专用工具清除孔内积垢，最后利用压缩空气吹净模具内外表面的附着物。b.清理与组装 钢筋笼入膜后，旋转端模的螺旋分离器，两端模钢筋笼入膜后，旋转端模的螺旋分离器，两端模闭合后，将其与底模相连接的固定螺栓旋转锁紧；闭合后，将其与底模相连接的固定螺栓旋转锁紧；再旋转侧模的螺旋分离器，两侧模闭合后，旋转锁再旋转侧模的螺旋分离器，两侧模闭合后，旋转锁紧侧模与底模相连接的固定螺栓。组模时用手拧紧紧侧模与底模相连接的固定螺栓。组模时用手拧紧后再用专用工具从中间位置向两端顺序拧紧，不得后再用专用工具从中间位置向两端顺序拧紧，不得用力过猛，严禁反顺序操作。用力过猛，严禁反顺序操作。a.工艺流程钢筋原材料检验调直、断料弯弧、弯曲部件检查部件焊接钢筋骨架成型焊接钢筋笼检验。（2）钢筋笼严格控制钢筋的加工尺寸精度，钢筋的调直、下料、弯弧、弯曲均采用人工配合钢筋加工机械完成，后进行部件检查，清理出不合格的钢筋部件。b.工艺要点焊焊接前接前焊焊接接处处不不应应有水有水锈锈、油、油渍渍等，等，焊焊后后焊焊接接处处不不应应有缺口、裂有缺口、裂纹纹及及较较大的金属大的金属焊焊瘤。瘤。焊缝长焊缝长度、厚度必度、厚度必须须符合符合设计设计要求，要求，焊焊接后氧化皮及接后氧化皮及焊碴焊碴必必须须清除干清除干净净。钢钢筋筋笼笼制作成型后，制作成型后，进进行行实测检查实测检查并填写并填写记录记录；钢钢筋筋笼检验笼检验合格后，用合格后，用门门吊将吊将钢钢筋筋笼笼放置在存放区，并放置在存放区，并设设明明显显合格合格标识标识牌。牌。安装保护层垫块，垫块根据不同部位分别选用安装保护层垫块，垫块根据不同部位分别选用齿轮形和支架形两种。齿轮形和支架形两种。安放预埋管时，先将管套上螺旋钢筋，将螺杆安放预埋管时，先将管套上螺旋钢筋，将螺杆插入模具后进入预埋管管内，对准手孔座孔位处插入模具后进入预埋管管内，对准手孔座孔位处事先安放的垫圈，固定螺杆。螺杆头部须全部插事先安放的垫圈，固定螺杆。螺杆头部须全部插入到手孔座的模孔内，防止连接不紧出现缝隙造入到手孔座的模孔内，防止连接不紧出现缝隙造成漏浆现象。成漏浆现象。将将钢钢筋筋笼笼、预预埋件、螺旋构造埋件、螺旋构造钢钢筋、螺栓筋、螺栓等分等分别摆别摆放在模具附近指定位置，保放在模具附近指定位置，保证环证环、纵纵向螺栓孔向螺栓孔预预埋件、中心吊装孔埋件、中心吊装孔预预埋件和模埋件和模具接触面密封良好。具接触面密封良好。用四点吊钩将钢筋笼按模具型号对号入模。保证起吊过程平稳，严禁钢筋笼与模具发生碰撞。c.入模及预埋件安装a.混凝土搅拌、运输混凝土搅拌、运输搅拌时先加入砂、水泥、粉煤灰和纤维，搅拌均匀后加水将其搅拌成砂浆，再加入碎石，充分搅拌后再加入外加剂，保证搅拌时间不少于2分钟。混凝土拌制好后，放入料斗，用汽车运到混凝土车间使用。（3）混凝土浇筑采用附着式振动器振捣，振捣时间采用附着式振动器振捣，振捣时间3 35 5 分分钟；振捣过程中观察模具各紧固螺栓、螺杆钟；振捣过程中观察模具各紧固螺栓、螺杆以及其它预埋件的情况，发生变形或移位，以及其它预埋件的情况，发生变形或移位，立即停止浇筑、振捣，在已浇筑混凝土初凝立即停止浇筑、振捣，在已浇筑混凝土初凝前修整好。前修整好。b.混凝土浇筑、振捣、抹面a.蒸汽养护蒸汽养护蒸汽养护分静停、升温、恒温、降温四个阶段，采用蒸汽养护可达到提高混凝土脱模强度、缩短养护时间，为加快模具周转创造条件，并起到控制温度裂缝的作用。(4)管片养护、脱模和堆放先先进进行粗抹面，使混凝土表面平行粗抹面，使混凝土表面平顺顺；然后；然后进进行中抹面，待混凝土面收水后使用灰匙行中抹面，待混凝土面收水后使用灰匙进进行光面，使管片表面平整光滑；再行光面，使管片表面平整光滑；再进进行精抹行精抹面，以手指面，以手指轻轻按混凝土有微平凹痕按混凝土有微平凹痕时时，用，用长长匙精工抹平，力求使表面光亮无灰匙印。匙精工抹平，力求使表面光亮无灰匙印。在混凝土终凝后约在混凝土终凝后约1h 1h 左右拔出螺杆并及左右拔出螺杆并及时清洗干净，涂抹黄油后放指定位置备下循时清洗干净，涂抹黄油后放指定位置备下循环使用。环使用。混凝土浇筑完成混凝土浇筑完成4 46h 6h 后方可升温，加盖养护罩，后方可升温，加盖养护罩，引入饱和蒸气进行养护，帆布套脚紧贴地面，以引入饱和蒸气进行养护，帆布套脚紧贴地面，以防蒸汽跑出。防蒸汽跑出。升温速度不宜超过升温速度不宜超过1515/h/h，降温速度不得大于，降温速度不得大于1010/h/h。升温时间控制在升温时间控制在2 23 h3 h，以防止温度升高过快造，以防止温度升高过快造成混凝土膨胀损害内部结构。成混凝土膨胀损害内部结构。恒温阶段1.5 h 左右，恒温最高温度不宜超过60，最高不得大于65。脱模顺序：松开固定螺杆，打开模具侧模板，脱模顺序：松开固定螺杆，打开模具侧模板，打开模具端板，将吊具连上管片，振动脱模。打开模具端板，将吊具连上管片，振动脱模。脱模时使用专用吊具，将吊具与管片的起吊脱模时使用专用吊具，将吊具与管片的起吊预埋件相连，开启中间振动阀，使管片与模具预埋件相连，开启中间振动阀，使管片与模具脱离。脱离。将管片吊至翻片机上进行将管片吊至翻片机上进行9090翻转，再换专翻转，再换专用吊具将侧立的管片吊离。用吊具将侧立的管片吊离。b.脱模管片出模后及时进行水养护，放入养护管片出模后及时进行水养护，放入养护池时管片表层混凝土与养护水的温差不得池时管片表层混凝土与养护水的温差不得大于大于2020。管片在水池中养护时，经常检查水温，管片在水池中养护时，经常检查水温，防止水温过高和过低。防止水温过高和过低。冬季时应采取保温措施，防止养护池和冬季时应采取保温措施，防止养护池和管片表面结冰，对混凝土产生不良影响。管片表面结冰，对混凝土产生不良影响。c.水养管片标识a.a.管片标准块、邻接块、封顶块分块号标管片标准块、邻接块、封顶块分块号标识刻在模具中心位置上，管片浇注成型后，识刻在模具中心位置上，管片浇注成型后，在管片的内弧面上形成管片拼装永久性的在管片的内弧面上形成管片拼装永久性的标记。标记。b.b.标识内容：管片型号（配筋类型）、生标识内容：管片型号（配筋类型）、生产日期、合格状态等。产日期、合格状态等。d.管片堆放a.a.管片内弧面向上呈元宝形平稳地放于装有专管片内弧面向上呈元宝形平稳地放于装有专用支架的运输车辆的车斗内。用支架的运输车辆的车斗内。b.b.在同一车装运两块以上管片时，管片之间垫在同一车装运两块以上管片时，管片之间垫有柔性材料的垫块。有柔性材料的垫块。c.c.平稳起吊，轻吊轻放，作业过程发出信号要平稳起吊，轻吊轻放，作业过程发出信号要清晰明确。清晰明确。d.d.管片装卸车时，缓慢、平稳进行，逐片搬运，管片装卸车时，缓慢、平稳进行，逐片搬运，起吊时加垫木或软物隔离，防止管片碰撞。起吊时加垫木或软物隔离，防止管片碰撞。管片运输3.夏季施工措施1.1.对水泥、砂、石、储存仓进行遮阳防晒或喷水对水泥、砂、石、储存仓进行遮阳防晒或喷水降温处理，降低原材料进入搅拌机的温度，水泥降温处理，降低原材料进入搅拌机的温度，水泥进入搅拌机的温度不宜大于进入搅拌机的温度不宜大于4040。2.2.全自动集中拌和站采取遮阳措施，尽量缩短搅全自动集中拌和站采取遮阳措施，尽量缩短搅拌时间，尽量在气温较低的晚上或夜间搅拌混凝拌时间，尽量在气温较低的晚上或夜间搅拌混凝土。土。3.3.混凝土采用分层连续的方法浇筑，尽量缩短混混凝土采用分层连续的方法浇筑，尽量缩短混凝土从搅拌机到入模的传递时间及浇筑时间。凝土从搅拌机到入模的传递时间及浇筑时间。4.4.湿养护不间断，养护时间不小于湿养护不间断，养护时间不小于14d14d。三.生产工艺图片模板清理、涂脱模剂模板清理、涂脱模剂成型钢筋笼堆放成型钢筋笼堆放成型钢筋分类堆放成型钢筋分类堆放钢筋笼吊装入模钢筋笼吊装入模钢筋笼入模就位钢筋笼入模就位混凝土浇注混凝土浇注管片浇注、振捣管片浇注、振捣表面压实表面压实表面收光表面收光浇注后的管片静养浇注后的管片静养浇注后的管片静养浇注后的管片静养管片堆场堆放管片堆场堆放管片堆场管片堆场管片成型车间水平运输管片成型车间水平运输视频Thank you
