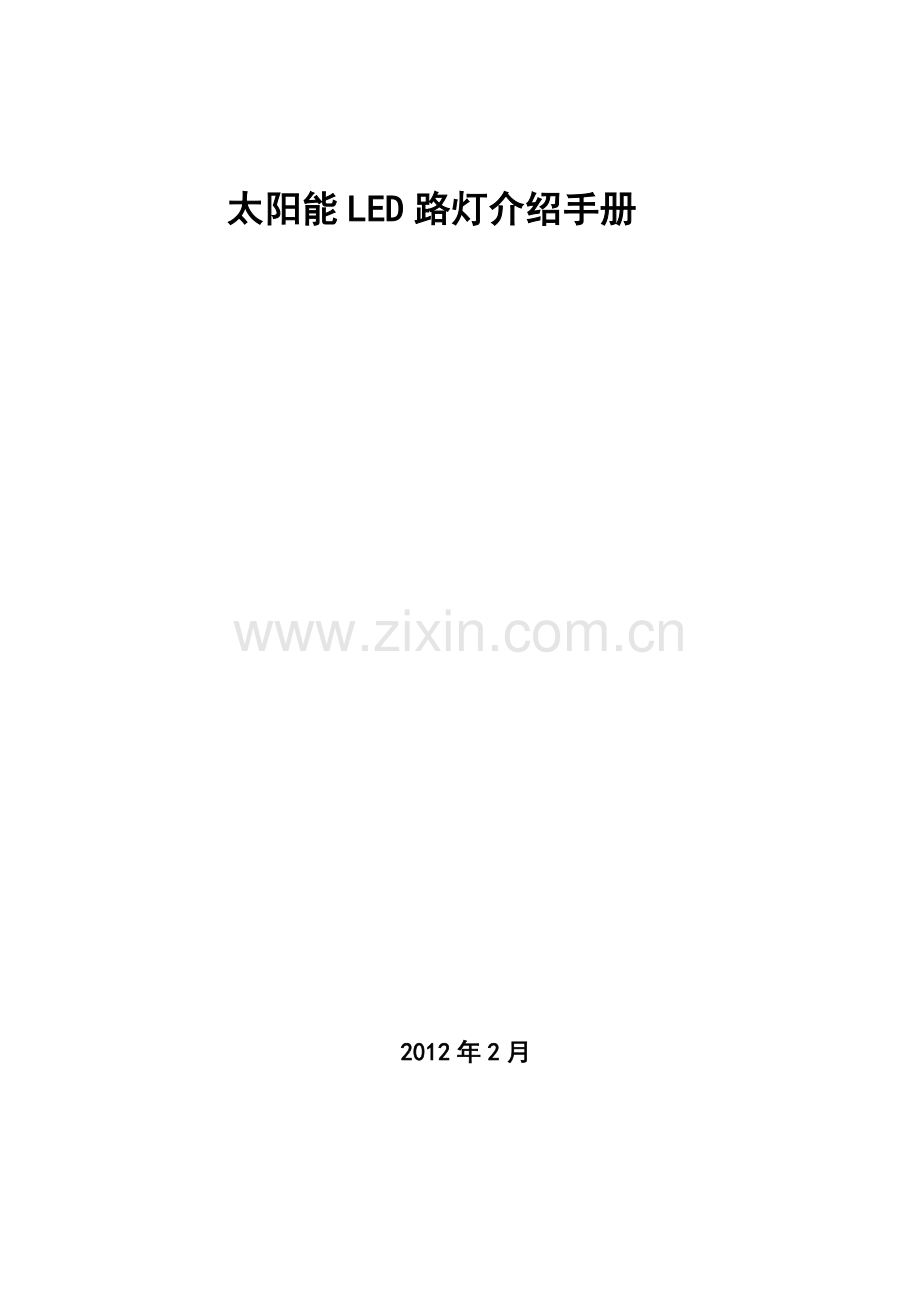

太阳能路灯介绍手册.doc

太阳能路灯维修手册 太阳能LED路灯介绍手册 2012年2月目 录一、太阳能路灯发展状况及优势 .1二、太阳能路灯的组成及工作原理.2三、系统主要部件介绍3四、日常维护注意事项、常见故障及解决方法6五、太阳能路灯防盗10六、联系方式1110一、太阳能路灯发展状况及优势随着地球资源的日益贫乏，基础能源的投资成本日益攀高，各种安全和污染隐患可谓是无处不在。太阳能作为一种“取之不尽，用之不竭”的安全、环保新能源越来越受到重视。这样，太阳能照明产品随着太阳能光伏系统的普及之后应然而生。一 .市电照明灯具安装复杂：在市电照明灯具工程中有复杂的作业程序，首先要铺设电缆，这里就要进行电缆沟的开挖、铺设暗管、管内穿线、回填等大量基础工程。然后进行长时间的安装调试，如任何一条线路有问题，则要大面积返工。而且地势和线路要求复杂、人工和辅助材料成本高昂。1.太阳能照明灯安装简便：太阳能灯具安装时，不用铺设复杂的线路，只要做一个水泥基座，然后用不锈钢螺丝固定就可。 2.市电照明灯具电费高昂：市电照明灯具工作中有固定高昂的电费，要长期不间断对线路和其它配置进行维护或更换，维护成本逐年递增。太阳能照明灯具免电费：太阳能照明灯具是一次性投入，无任何维护成本，三年可收回投资成本，长期受益。3.市电照明灯具有安全隐患：市电照明灯具由于在施工质量、景观工程的改造、材料老化、供电不正常、水电气管道的冲突等方面带来诸多安全隐患。太阳能照明没有安全隐患：太阳能灯具是超低压产品，运行安全可靠。太阳能照明的其它优势：1 节能，它利用自然光源，无需消耗电能，而且取之不尽用之不完；2 环保，符合绿色环保要求，无污染、无辐射，保护生态；3 安全，由于产品不使用交流电，而且采用蓄电池吸收太阳能，通过低压直流电转化为光能，是最安全的电源；4 科技含量高，产品的核心装置是智能控制器，设置的自控、时控开关装置可根据一天24小时内的天空亮度和人们在各种环境中需要的亮度自动调节；5 产品使用寿命长，安装成本低，维修方便。二、太阳能路灯的组成及工作原理1.系统基本组成简介 太阳能路灯由以下几个部分组成：太阳能电池板、太阳能控制器、蓄电池组、光源、灯杆及灯具外壳，有的还要配置逆变器。太阳能路灯是一个自动控制的工作系统，只要设定该系统的工作模式就会自动运行工作。太阳能路灯是理想的道路照明灯具，随着人们生活的提高和社会的不断发展，它将被广泛利用，使太阳赐给大地的光明在夜晚为人类照明。2. 工作原理 太阳能路灯系统的工作原理是：白天的时候，在有光照的条件下，利用光生伏特效应原理制成的太阳能电池板吸收太阳能辐射并转化为电能，使得太阳能电池组件产生一定的电压，经过太阳能路灯专用控制器对蓄电池充电，并将电能储存在蓄电池中。到了晚上光照度逐渐降低至一定值后，太阳能电池板的开路电压降低，当控制器检测到这一电压值后工作，通过逆变器的作用把直流电转换为交流电，使得蓄电池对发光体放电。当蓄电池的电能消耗到一定值后，控制器再次工作，使得蓄电池的放电结束。 三、系统主要部件介绍3.1 灯杆和相关配件（1） 灯杆采用Q235钢材，内外表面按照GB/T13912-92标准进行热镀锌处理，镀锌符合GB7003-86国家标准，喷户外专用漆，杆面误差200公里/小时3.5 LED灯具所用LED光源技术特点 首创独特散热方式 利用更佳的散热流动性设计，增加更稳定有效的散热对流功能，充分保障大功率LED路灯散热要求从而延长使用寿命，使其独立造型增添绝佳灵活性。 双驱动设计少维修风险 利用双驱动设计克服一般LED路灯驱动器寿命较短的通病，从而提高整体灯具的使用期限，并以特殊线路控制，当部分LED损坏时不致造成整体路灯无法点亮，故可以降低维修成本。 超轻量一体化结构设计 有效降低灯杆之承受重力，减少风阻并提高强度，使其更加安全可靠。 产品具有超长使用寿命 使用寿命高达30000小时以上，是传统灯具的5-8倍。 依客户需求客制化配光 充分发挥LED特点，保证路面亮度及均匀度，使LED光效利用率比同业类似产品更为提高，并利用专业的配光技术，使道路无不良眩光亦不致造成光伤害。 其他灯具安全要求符合GB7000系列标准。四、日常维护注意事项、常见故障及解决方法维护内容：1) 太阳能电池板：装配好的路灯，每半年或3个月进行一次清洗。清洗过程中要对迎光面用抹布擦拭干净，可用清水辅助。严禁在背光面自下而上用水对太阳能板进行清洁。太阳能板周围不能有高大的树木，或有挡住太阳能板对太阳光吸收的建筑物。2) 灯具：灯具玻璃盖需用抹布擦拭干净，可用清水辅助。严禁使用高压水枪对灯具进行清洁。3) 阀控式密闭免维护铅酸蓄电池：此为免维护电池。使用期间一般不须对蓄电池进行补液等维护。每12月进行一次标称电压检测，如果偏差过大需进行补充电。或者更换免维护铅酸蓄电池。铅酸蓄电池接线端子需打黄油进行防氧化处理。4) 灯杆：外观面如发现有脱漆现象，请及时进行防锈处理。如有严重变形现象，严禁继续使用。5) 太阳能板支架与灯杆连接：太阳能板支架与灯杆如发现有脱漆现象，请及时进行防锈处理。太阳能板支架迎光角度如有变化，请及时调整。表面如有脱漆，请及时防锈处理。调整太阳能板时注意需向南方向。6) 螺丝紧固件：检查所有螺丝紧固件和连接螺丝，每12个月加黄油进行防锈处理。或更换螺丝，相互连接如有异常，请及时处理。7) 电缆线：电缆线外皮如有开裂、破损，请及时更换。线头如有生锈、松动，请及时处理。更换电源线时电源线上面注意永久性标识不要丢掉或撕坏。接线顺序为：先接负载，再接蓄电池、最后接太阳能电池板。接上蓄电池后，控制器空闲指示灯亮，一分钟后，放电指示灯亮，负载开启。最后接上太阳能电池板，控制器会根据光照度，进入相应的工作状态。如果太阳能电池板有充电电流，控制器充电指示灯亮，进入充电工作状态。控制器接线勿改动，根据工作状态指示灯查看对应工作状态。（二）太阳能板在日常使用中需要注意以下事项：（1）切勿让硬物或者尖锐物撞击太阳能板，否则太阳能板将会损坏。（2）在使用过程中需要定期对太阳能板进行清洁（时间可以是半年一次）。保持表面的清洁，否则将影响转换效率。（3）在使用中切勿让一些东西（如树枝，广告牌等）挡住表面，否则将影响转换效率。（4）太阳能安装时的需要朝正南方向倾斜30度角。（三）蓄电池在日常使用中需要的注意事项：（1）地埋箱需要密封，才能做到防水；如遇到损坏或者破的地埋箱需及时更换。（2）蓄电池的正负极严禁短接；否则将损坏蓄电池。（3）蓄电池一般的使用寿命在二至三年；在过了这个时间段后的蓄电池需要及时更换。（四）LED 灯具在日常使用中需要的注意事项：（1）禁止向灯具投掷石块等物体。（2）严格按照设定更改灯具亮灯控制方式。（3）灯具仰角或水平度有偏移时及时调整。（五）LED太能路灯常见故障及排查如下：1、LED光源损坏由于自然或者是人为的原因造成LED光源损坏，导致太阳能路灯系统不能工作、时亮时不亮、闪烁等情况。解决方案：检修LED光源或更换LED光源。2、太阳能电池板损坏太阳能路灯系统不能工作或工作时间不够。解决方案：更换天阳能电池板。3、太阳能电池板正负极接反 太阳能路灯系统安装后只会亮一次，当蓄电池的电用完后太阳能路灯就再也不会亮了。解决方案：调换太阳能电池板正负极。4、恒流源损坏太阳能路灯系统不能工作，LED灯不会亮或是闪烁。解决方案：检修恒流源或者直接更换恒流源。5、控制器设置错误太阳能路灯系统不能正常工作，LED灯时亮时不亮，亮的时间不够，白天亮晚上不亮或者一直亮着。解决方案：重新设置控制器、直接更换控制器。6、控制器程序错误太阳能路灯系统不能正常工作，LED灯时亮时不亮，亮的时间不够，白天亮晚上不亮或者一直亮着。解决方案：更改控制器程序、直接更换控制器。7、控制器硬件损坏太阳能路灯系统不能正常工作，LED灯时亮时不亮，亮的时间不够，白天亮晚上不亮或者一直亮着。解决方案：更改控制器硬件、直接更换控制器。8、控制器接错太阳能路灯系统不能正常工作，LED灯时亮时不亮，亮的时间不够，白天亮晚上不亮或者一直亮着。解决方案：重新连接接控制器。9、蓄电池正负极接反、接触不良、使用寿命到期、蓄电池损坏等使蓄电池不能正常工作，电压过低太阳能路灯系统不能正常工作，LED灯不亮、亮的时间不够，亮度不够，时亮时不亮。解决方案：重新连接电池、更换蓄电池、更换蓄电池的接线头、维修电池或者直接更换蓄电池。10、线路老化或线路断开太阳能路灯系统不能正常工作，LED不会亮或是闪烁。解决方案：重新连接电线或更换电线。11、人为造成太阳能路灯系统的硬件损坏太阳能路灯系统不能正常工作。解决方案：硬件维修或更换损坏硬件。五、太阳能路灯防盗现有太阳能路灯大多采用灯杆和蓄电池箱分离的形式。太阳能路灯一般都安装在远离城区的偏远地方。由于蓄电池和太阳能电池板价格昂贵，极易被不法分子偷盗，给国家和人民的财产造成损失，又给城市治安带来不良影响，故必须重视防盗问题。以下为几点防盗措施：（1） 做电池井，将蓄电池埋入地下，起到防盗效果；（2） 电池井上重新覆土种草皮，增强隐蔽性，起到较好的防盗效果；（3） 用户应加强责任心，增强自我防盗意识。如因盗窃而产生的材料和维修费用由用户承担。
