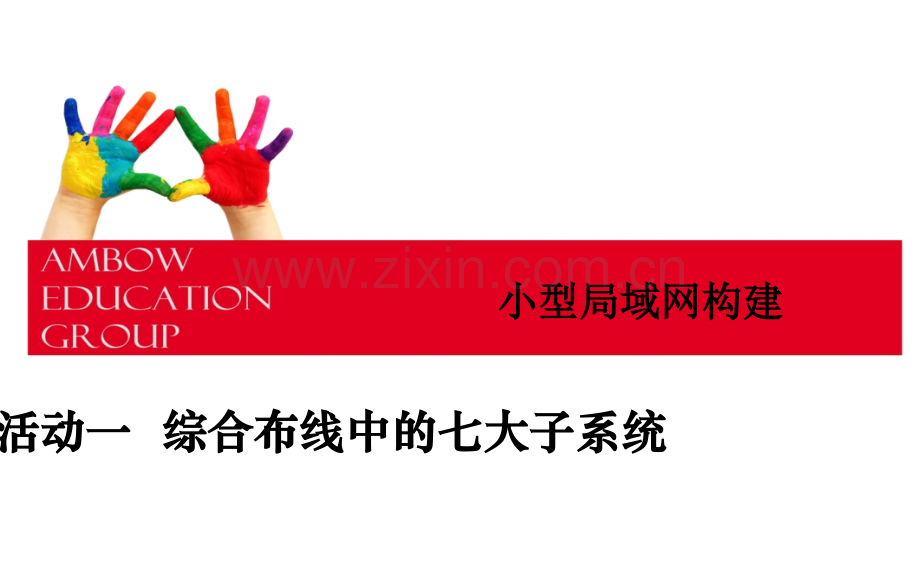

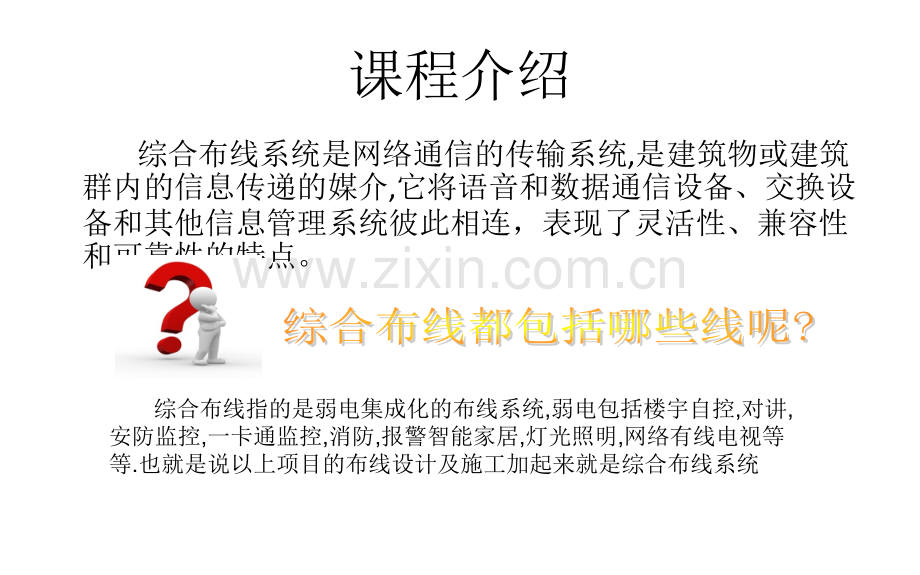

1、小型局域网构建小型局域网构建活动一活动一 综合布线中的七大子系统综合布线中的七大子系统课程介绍 综合布线系统是网络通信的传输系统,是建筑物或建筑群内的信息传递的媒介,它将语音和数据通信设备、交换设备和其他信息管理系统彼此相连,表现了灵活性、兼容性和可靠性的特点。综合布线指的是弱电集成化的布线系统,弱电包括楼宇自控,对讲,安防监控,一卡通监控,消防,报警智能家居,灯光照明,网络有线电视等等.也就是说以上项目的布线设计及施工加起来就是综合布线系统课程安排v七大子系统 q1 工作区子系统q2 配线(水平干线)子系统q3 管理间子系统q4(垂直)干线子系统q5 设备间子系统q6 建筑群子系统q7进线间

2、子系统1 1 综合布线中的综合布线中的7 7大子系统大子系统七大子系统分布图七大子系统分布图1 1 工作区子系统子系统 工作区子系统是一个从信息插座延伸至终端设备的区域。工作区布线要求相对简单,这样就容易移动、添加和变更设备。该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。简单工作区子系统的示意图简单工作区子系统的示意图工作区子系统工作区子系统1 1 工作区子系统子系统工作区子系统考虑的事项 工作区内线槽要布得合理、美观;信息座要设计在距离地面30 cm以上;信息座与计算机设备的距离保持在5 m范围内;购买的网卡类型接口要与线缆类型接口保持一致;所有工作区所需的信息

3、模块、信息座、面版的数量;RJ45所需的数量。1 1 工作区子系统子系统 每个工作区至少要配置一个插座盒。对于难以再增加插座盒的工作区,要至少安装两个分离的插座盒。2 2 配线配线(水平布线)子系统子系统 水平布线子系统是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成.由于智能大厦对通信系统的要求,需要把通信系统设计成易于维护、更换和移动的配置结构,以适用通信系统及设备在未来发展的需要。水平布水平布线线子系子系统统水平布线子系统示意图水平布线子系统示意图2 2 水平布线子系统子系统地面线槽方式特点优点:(1)使用地面线槽布线的方式,信息出口离弱电井的距离不限。

4、(2)适用于大开间或需打隔断的场合。(3)地面线槽方式可以提高商业楼宇的档次。缺 点:(1)地面线槽做在地面垫层中,需要至少6.5 cm以上的垫层厚。(2)不适合楼层中信息点特别多的场合。(3)不适合石质地面。(4)造价成本较高。2 2 水平布线子系统子系统 水平布线子系统要求在90m的距离范围内,这个距离范围是指从楼层接线间的配线架到工作区的信息点的实际长度。与水平布线子系统有关的其它线缆,包括配线架上的跳线和工作区的连线总共不应超过90m。3 3 管理间管理间子系统子系统管理间子系统管理间子系统现在,许多大楼在综合布线时都考虑在每一楼层都设立一个管理间,用来管理该层的信息点,摒弃了以往几层

5、共享一个管理间子系统的做法,这也是布线的发展趋势管理子系管理子系统统简单管理子系统示意图简单管理子系统示意图3 3 管理间管理间子系统子系统 管理子系统是由交连、互连和配线架和信息插座式配线架以及相关跳线组成。管管理理子子系系统统为为连连接接其其它它子子系系统统提提供供连连接接手手段段。交连和互连允许你将通信线路定位或重新定位到建筑物的不同部分,以便能更容易地管理通信线路。3 3 管理间管理间子系统子系统管理子系统的3种应用:水平/干线连接;主干线系统互相连接;入楼设备的连接;4 4(垂直)干线垂直)干线子系统子系统 垂直干线子系统垂直干线子系统 由设备间(如机房)提供建筑中最重要的光纤等主干

6、线路,是整个大楼的信息交通枢纽,一般提供位于不同楼层的设备间和布线间的连接路径4 4 垂直干线垂直干线子系统子系统设计时要考虑:确定每层楼的干线要求。确定整座楼的干线要求。确定从楼层到设备间的干线电缆路由。确定干线接线间的接合方法。选定干线电缆的长度。确定敷设附加横向电缆时的支撑结构。在敷设电缆时,对不同的介质电缆要区别对待。4 4 垂直干线垂直干线子系统子系统垂直干线子系统对光纤的要求光纤电缆:光纤电缆敷设时不应该绞结。光纤电缆在室内布线时要走线槽。光纤电缆在地下管道中穿过时要用PVC管。光纤电缆需要拐弯时,其曲率半径不能小于30cm。光纤电缆的室外裸露部分要加铁管保护,铁管要固定牢固。光纤

7、电缆不要拉得太紧或太松,并要有一定的膨胀收缩余量。光纤电缆埋地时,要加铁管保护。4 4 垂直干线垂直干线子系统子系统垂直干线子系统对同轴粗电缆的要求同轴粗电缆:同轴粗电缆敷设时不应扭曲,要保持自然平直。粗缆在拐弯时,其弯角曲率半径不应小于30cm。粗缆接头安装要牢靠。粗缆布线时必须走线槽。粗缆的两端必须加终接器,其中一端应接地。粗缆上连接的用户间隔必须在2.5m以上。粗缆室外部分的安装与光纤电缆室外部分安装相同。4 4 垂直干线垂直干线子系统子系统垂直干线子系统对双绞线的要求双绞线:双绞线敷设时线要平直,走线槽,不要扭曲。双绞线的两端点要标号。双绞线的室外部要加套管,严禁搭接在树干上。双绞线不

8、要拐硬弯。4 4 垂直干线垂直干线子系统子系统 垂直干线子系统的结构是一个星状结构,如下图所示。垂直干线子系统负责把各个管理间的干线连接到设备间。垂直干线子系统的星状结构图垂直干线子系统的星状结构图5 5 设备间子系统设备间子系统 设备间子系统设备间子系统 是在每幢大楼的适当地点设置进线设备,进行网络管理以及管理人员值班的场所。设备间子系统应由综合布线系统的建筑物进线设备,电话、数据、计算机等各种主机设及其保安配线设备等组成。设备间子系统的电话、数据、计算机主机设备及其保安配线设备宜集中设在一个房间内。必要时,可以分别设置,但程控电话交换机及计算机主机房离设备间的距离不宜太远。6 6 建筑群子

9、系统建筑群子系统 建筑群子系统也称楼宇管理子系统。一个企业或某政府机关可能分散在几幢相邻建筑物或不相邻建筑物内办公。彼此之间的语音、数据、图像和监控等系统可用传输介质和各种支持设备(硬件)连接在一起。连接各建筑物之间的传输介质和各种支持设备(硬件)组成一个建筑群综合布线系统。连接各建筑物之间的缆线组成建筑群子系统。6 6 建筑群子系统建筑群子系统建筑群子系统中电缆布线方法1)架空电缆布线2)直埋电缆布线3)管道系统电缆布线4)隧道内电缆布线6 6 建筑群子系统建筑群子系统 架空安装方法通常只用于现成电线杆,而且电缆的走法不是主要考虑内容的场合,从电线杆至建筑物的架空进线距离不超过30m(100

10、ft)为宜。建筑物的电缆入口可以是穿墙的电缆孔或管道。入口管道的最小口径为50mm(2in)。建议另设一根同样口径的备用管道,如果架空线的净空有问题,可以使用天线杆型的入口。该天线的支架一般不应高于屋顶1200mm(4ft)。如果再高,就应使用拉绳固定。6 6 建筑群子系统建筑群子系统 直埋布线法优于架空布线法,影响选择此法的主要因素有初始价格、维护费、服务可靠、安全性、外观。直埋电缆布线示意图直埋电缆布线示意图6 6 建筑群子系统建筑群子系统 管道系统的设计方法就是把直埋电缆设计原则与管道设计步骤结合在一起。当考虑建筑群管道系统时,还要考虑接合井。在建筑群管道系统中,接合井的平均间距约180m(600ft),或者在主结合点处设置接合井。管道系统电缆布线图管道系统电缆布线图6 6 建筑群子系统建筑群子系统 在建筑物之间通常有地下通道,大多是供暖供水的,利用这些通道来敷设电缆不仅成本低,而且可利用原有的安全设施。例如,考虑到暖气泄漏等条件,电缆安装时应与供气、供水、供暖的管道保持一定的距离,安装在尽可能高的地方,可根据民用建筑设施的有关条例进行施工。隧道内隧道内电缆电缆布布线线示意示意图图7 7 进线间子系统进线间子系统 一般在一幢建筑物设置一个进线间,提供给多家电信运营商和业务提供使用,常设置在地下一层。结束语谢谢!
