管线探测仪
探测仪的原理：是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。 里奇管线探测仪的优点：探测速度快、简单直观、操作方便、精确度高。 　　
怎样选择一款好的管线探测仪？
一般由两大部分组成： 　　1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式 　　2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（最大值）、谷值模式（最小值）、宽峰模式；另外现在更先进的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）。
深圳市鹏锦科科有公司供应，联系人：谭小姐
里奇SR-20管线定位仪特点：
1. 专利“全向天线”设计，三维立体定位
2. 目标管线显示，能够给操作者指出目标管线的走向，可以显示目标的变化情况。
3. 导向箭头，指引操作者快速找到目标。
4. 接近信号强度显示，可以帮助操作者更靠近目标正上方，实现快速定位。
5. 连续深度显示，提高工作效率。
6. Omi-Seek，在无源模式下使用全向无穷大模式，可以连续不断的搜索电力及无线电信号，提高工作精度及效率.
7. 客户自定义频率，客户可以根据需要手动设定10HZ-35KHZ频率，使用方便。
8. 显示屏幕超大，界面直观。
9. 内置多种无源探测频率选择，快速找出待挖区域未知管线。
10. 操作简单，携带方便。

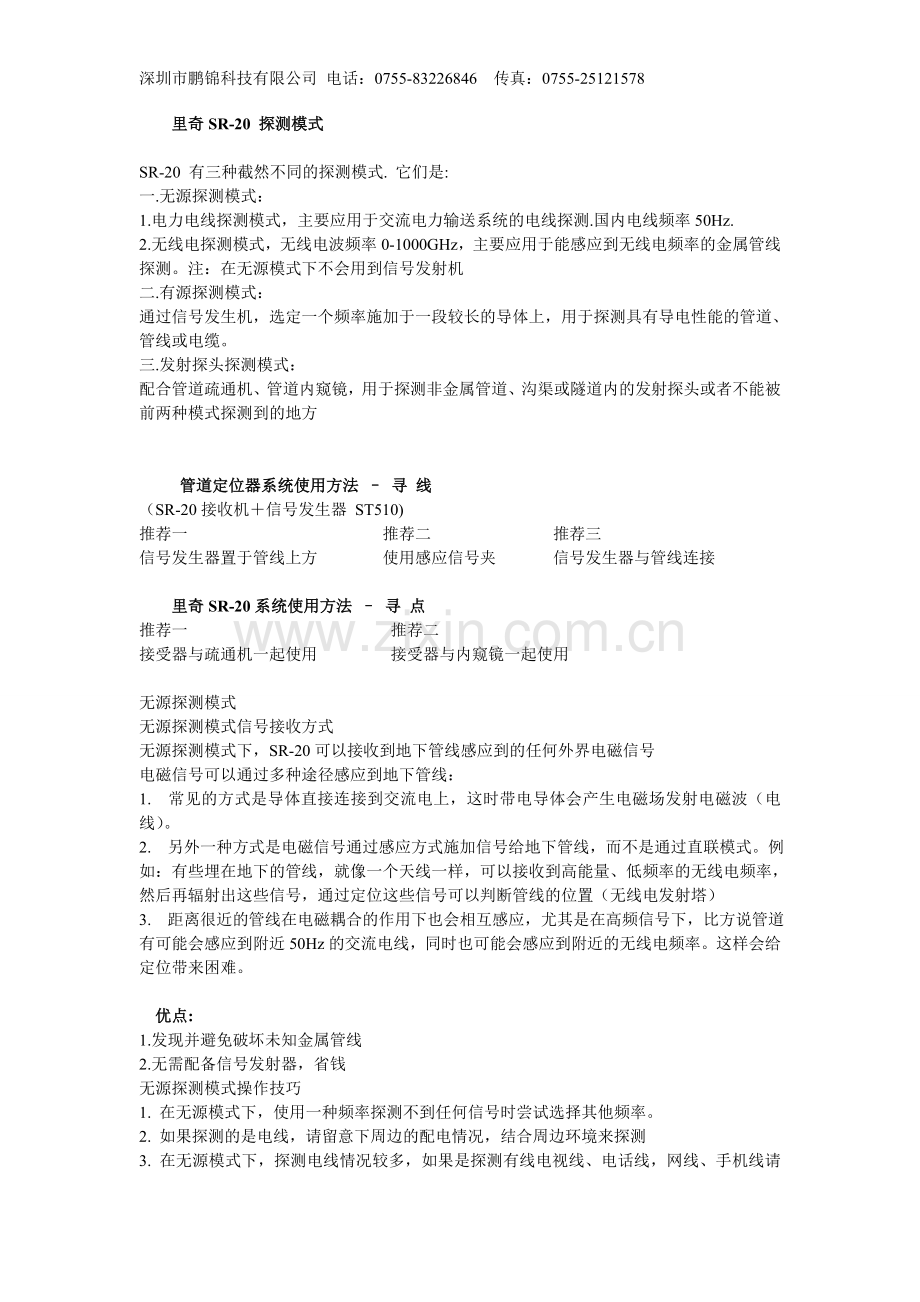

里奇SR-20 探测模式

SR-20 有三种截然不同的探测模式. 它们是:
一.无源探测模式：
1.电力电线探测模式，主要应用于交流电力输送系统的电线探测.国内电线频率50Hz.
2.无线电探测模式，无线电波频率0-1000GHz，主要应用于能感应到无线电频率的金属管线探测。注：在无源模式下不会用到信号发射机
二.有源探测模式：
通过信号发生机，选定一个频率施加于一段较长的导体上，用于探测具有导电性能的管道、管线或电缆。
三.发射探头探测模式：
配合管道疏通机、管道内窥镜，用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测到的地方

管道定位器系统使用方法 – 寻 线
（SR-20接收机＋信号发生器 ST510)
推荐一 推荐二 推荐三
信号发生器置于管线上方 使用感应信号夹 信号发生器与管线连接

里奇SR-20系统使用方法 – 寻 点
推荐一 推荐二
接受器与疏通机一起使用 接受器与内窥镜一起使用

无源探测模式
无源探测模式信号接收方式
无源探测模式下，SR-20可以接收到地下管线感应到的任何外界电磁信号
电磁信号可以通过多种途径感应到地下管线：
1. 常见的方式是导体直接连接到交流电上，这时带电导体会产生电磁场发射电磁波（电线）。
2. 另外一种方式是电磁信号通过感应方式施加信号给地下管线，而不是通过直联模式。例如：有些埋在地下的管线，就像一个天线一样，可以接收到高能量、低频率的无线电频率，然后再辐射出这些信号，通过定位这些信号可以判断管线的位置（无线电发射塔）
3. 距离很近的管线在电磁耦合的作用下也会相互感应，尤其是在高频信号下，比方说管道有可能会感应到附近50Hz的交流电线，同时也可能会感应到附近的无线电频率。这样会给定位带来困难。

优点:
1.发现并避免破坏未知金属管线
2.无需配备信号发射器，省钱
无源探测模式操作技巧
1. 在无源模式下，使用一种频率探测不到任何信号时尝试选择其他频率。
2. 如果探测的是电线，请留意下周边的配电情况，结合周边环境来探测
3. 在无源模式下，探测电线情况较多，如果是探测有线电视线、电话线，网线、手机线请大家尝试使用无线电频率探测模式。
4. 通常情况下，有源探测模式比无源探测模式可靠，如果条件允许，优先考虑使用有源探测模式。
有源探测模式
通过信号发生机，选定一个频率施加于一段较长的导体上。用于探测具有导电性能的管道、管线或电缆。
给目标施加信号只有2种方式.
Conductive – metal to metal – “direct connect”“直联法”
Inductive – non-metal – to – metal –“感应法”
1.使用感应夹钳
2.信号发射机感应方式：
信号发射机自身内置线圈，会产生电磁场，通过感应方式给附近的金属导体施加信号。

里奇管线定位仪用于在地面探测定位地下供水管道（金属）的准确位置、埋深、走向、路径和信号电流强度。
技术性能
接收机技术参数
用途 探测地下管道和电缆的位置、深度、电流、路径等 定位模式 8天线全方位定位。 直观显示管线影像，获影像显示专利。
预设接收频率
信号发射器频率：16HZ，512HZ，640HZ，850HZ，8KHZ，16KHZ，33KHZ
有源探测频率：128HZ，1KHZ，8KHZ，33KHZ，93KHZ，262KHZ
电线探测频率：50HZ，60HZ，<4khz宽带
无线探测频率：4KHZ——15KHZ，15KHZ——36KHZ
增益范围  ：自动
定位精度 深度+-2.5%
测深精度 0-3米深度的+-2.5% ，3-5米深度+-4%，6-10米+-8%
方向测量精度：15°以内 弯点/三通点2米内
5°以内 弯点/三通点2米内
电流测量精度 实际电流+-2.5%
测深范围 0-10m
显示屏  3.52 英寸液晶彩屏
附件端口  1个USB端口，1个充电端口
外壳 高强度碳纤维，高密度热塑
电源 充电电池和碱性电池双电源供电
工作时间  >=45小时
重量2.1kg
9.4.2.2发射机技术参数
 功能 对管线施加特定频率的定位信号
输出模式  感应模式，直连模式，夹钳模式。
输出方式 自动阻抗匹配
输出频率 感应模式：33K，8K
直连模式：10KHZ——490KHZ任意频率
最大输出功率 10W
最大输出电流  1A  RMS
电源 充电电池 工作时间 >=20小时
重量 4kg
工作环境 -20 度 -——50 度 ，IP54 ， NEMA 4
设备配置
10W大功率发射机 1台（包含接地针，连接线）
100mm以内标准夹钳 1个
LED屏显示发射电量，频率，电池状态。

SR-20应用领域
油田 & 化工 供水 电力 供气/燃气 市政/军队
