DEK印刷机参数设置.ppt

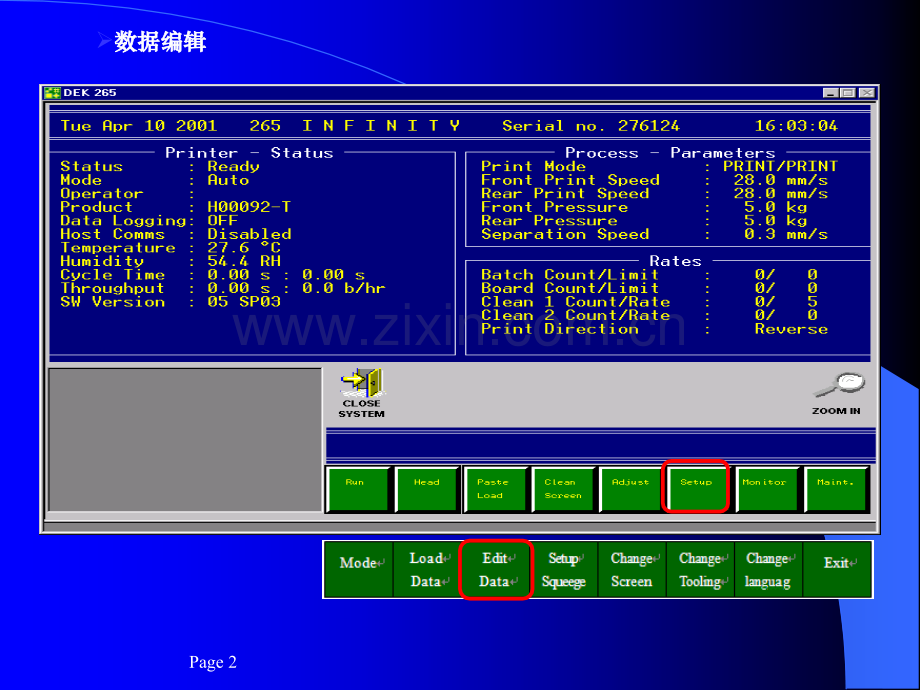

DEK印刷机参数设定培训资料邓雄新 型号型号:265 HOZ:265 HOZ、HOZ 01HOZ 01、Horizon 02Horizon 02数据编辑数据编辑Page 2数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值1PRODUCT NAME 程式名称8个字母符号或数字组成2PRODUCT ID板底编号+T/B32个字母符号或数字组成3DWELL HEIGHT刮刀等待印刷高度刮刀由原点或钢板表面移动至等待印刷高度30mmMax:40mm Min:5mm1mm4DWELL SPEED刮刀上升速度刮刀印刷完后上升到等待印刷高度的速度24mm/sMax:30mm/s Min:10mm/s1mm/s5SCREEN ADAPTOR钢板转接器规格钢板转接器规格设定(可设定255,SANYO,HERAEUS,20 x20,12x12等转接器,NONE为不使用转接器)NONEPage 3数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值6SCREEN IMAGE 钢板影像位置 钢板开孔位置(CENTRE中心,EDGE靠前线)EDGECENTRE EDGE 7CUSTOM SCREEN 订制钢板没使用DISABLEDDISABLED ENABLED8BOARD WIDTH PCB宽度实际宽度250265 Max:508.5mm Min:40.5mm 0.1mm9BOARD LENGTH PCB长度实际长度250265 Max:510mm Min:50mm0.1mm10BOARD THICKNESS PCB厚度实际PCB厚度(Z axis),如被重新设定会自动调整Table行程以维持固定Vision Height 及 Print Height1.6mmMax:6mm Min:0.2mm0.1mm11FRONT PRINT SPEED 后刮刀往前印刷速度后刮刀印刷速度设定100mm/sMax:150mm/s Min:2mm/s1mm/s12REAR PRINT SPEED 前刮刀往后印刷速度前刮刀印刷速度设定100mm/sMax:150mm/s Min:2mm/s1mm/s13FLOOD SPEED 铺印速度刮刀铺印速度设定30mm/sMax:150mm/s Min:10mm/s1mm/s14PRINT FRONT LIMIT 前刮刀行程起始点內定值0mm为距离板边30mm位置(负值往外加大行程,正值往內减少行程;当使用PASTE TRAILS功能或PROFLOW时Min值会变为0mm)0mmMax:Board Width,Min:-6.5mm0.1mmPage 4数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值15 PRINT REAR LIMIT 后刮刀行程起始点內定值0mm为距离板边30mm位置(负值往外加大行程,正值往內减少行程;当使用PASTE TRAILS功能或PROFLOW时Min值会变为0mm)0mmMax:Board Width,Min:-6.5mm0.1mm16 FRONT PRESSURE 前刮刀压力前刮刀压力设定5kgMax:20kg Min:0kg0.2kg17 REAR PRESSURE 后刮刀压力后刮刀压力设定5kgMax:20kg Min:0kg0.2kg18 FLOOD HEIGHT 铺印高度铺印高度设定0mmMax:5mm Min:0mm0.02mm19 PRINT GAP 印刷间隙印刷状态下钢板与PCB的间隙(0为接触式印刷,0以外为非接触式印刷,亦为自动慢速脱模)0mmMax:6mm Min:0mm0.025mm20 SEPARATION DELAY脱模延迟时间印刷后进行慢速脱模前延迟时间设定(只有PRINT MODE设为ADHESIVE时此参数才有)0secsMax:99secs Min:0secs1secsPage 5数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值21SEPARATION SPEED 慢速脱模速度PCB慢速脱离钢板的速度3mm/sMax:20mm/s Min:0.1mm/s0.1mm/s22SEPARATION DISTANCE 慢速脱模距离PCB以脱模速度脱离钢板的距离(0表示不启动慢速脱模)3mmMax:3mm Min:0mm0.1mm23BOARD COUNT 板子计数设定印刷机片停机(0表示不启动计数功能)0 Boards Max:500 Boards Min:0 Boards1 Boards24PRINT MODE 印刷模式设定印刷方式,可分为:PRINT/PRINT来回印刷,PRINT/FLOOD先印后铺,FLOOD/PRINT先铺后印,ADHESIVE印胶四种PRINT/PRINTPRINT/PRINT;PRINT/FLOOD;FLOOD/PRINT;ADHESIVE25PASTE RIDGE REMOVAL 钢网背面锡膏残留去除擦拭起点由前后终点跳隔约2cm处交替清洁DISABLEDENABLED DISABLED26PRINT DEPOSITS 印刷次数印刷一片板刮刀来回印刷次数(一般设定为1)1Max:3 Min:1127PASTE RECOVERY RATE锡膏回收频率设定几片印刷之后做锡膏回收动作(0表示不启动锡膏回收功能)0Max:500 Min:01Page 6数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值28FRONT PASTE RECOVERY前刮刀锡膏印刷回收距离设定前刮刀往外延伸值做锡膏回收0mmMax:15mm Min:0mm1mm29REAR PASTE RECOVERY 后刮刀锡膏印刷回收距离设定后刮刀往外延伸值做锡膏回收0mmMax:15mm Min:0mm1mm30SCREEN CLEAN MODE 1 钢板清洁模式1有6个行程,每个行程有4种清洁方式:WET湿,DRY干,VAC真空,NONE不使用(VAC真空必须在SET PREFERENCES內参数UNDER SCREEN CLEANER设为VACUUM时才出现)NONEWET DRY VAC NONE31SCREEN CLEAN RATE 1模式1钢板清洁频率模式1清洁频率(0表示不擦拭)0prtsMax:200prts Min:0prts1prts32SCREEN CLEAN MODE 2 钢板清洁模式2有6个行程,每个行程有4种清洁方式:WET湿,DRY干,VAC真空,NONE不使用(VAC真空必须在SET PREFERENCES內参数UNDER SCREEN CLEANER设为VACUUM时才出现)NONEWET DRY VAC NONEPage 7数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值33SCREEN CLEAN RATE 2 模式2钢板清洁频率模式2清洁频率(0表示不擦拭,当与模式1清洁频率相同时,系统将以清洁模式2动作)0prtsMax:200prts Min:0prts1prts34CLEAN AFTER KNEAD 锡膏搅拌后清洁模式锡膏搅拌过后机器会进行自动擦拭(有6个行程,每个行程有4种清洁方式:WET湿,DRY干,VAC真空,NONE不使用,(其中VAC真空必须在SET PREFERENCES內参数UNDER SCREEN CLEANER设为VACUUM时才出现)NONEWET DRY VAC NONE35CLEAN AFTER DOWNTIME 待机后清洁模式开机后至少需印过一片又待机时间超过设定时间,机器会进行自动擦拭(有6个行程,每个行程有4种清洁方式:WET湿,DRY干,VAC真空,NONE不使用,其中VAC真空必须在SET PREFERENCES內参数UNDER SCREEN CLEANER设为VACUUM时才有)NONEWET DRY VAC NONE36CLEAN AFTER 待机时间启动自动擦拭的待机时间设定30minsMax:120mins Min:1mins1mins37DRY CLEAN SPEED 干擦清结速度干擦速度设定30mm/sMax:120mm/s Min:10mm/s1mm/s38WET CLEAN SPEED 湿擦清洁速度湿擦速度设定30mm/sMax:100mm/s Min:10mm/s1mm/s39VAC CLEAN SPEED 真空擦拭速度真空擦拭速度设定(必须在SET PREFERENCES內参数UNDER SCREEN CLEANER设为VACUUM时才会出现)30mm/sMax:100mm/s Min:10mm/s1mm/s40FRONT START OFFSET 前刮刀清洁补偿值前刮刀擦拭起点设定(一般设定为30mm,0mm为从板边位置开始擦拭钢板,数值为往外加大行程)30mmMax:60mm Min:0mm1mm41REAR START OFFSET 后刮刀清洁补偿值后刮刀擦拭起点设定(一般设定为30mm,0mm为从板边位置开始擦拭钢板,数值为往外加大行程)30mmMax:60mm Min:0mm1mmPage 8数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值42STOP AFTER IDLE停止PCB贴在钢板上之延迟时间当上下线塞板无法出板时PCB不执行脱模而贴紧钢板之维持时间设定(当SET PREFERENCES內TRANSPORT WAIT MODE设为HOLD AT PRINT时此参数才会出现)30minsMax:200mins Min:0mins1mins43KNEAD AFTER DISPENSE加锡后锡膏搅拌自动加锡后要不要进行锡膏搅拌动作DISABLEDDISABLED ENABLED44FRONT KNEAD SPEED 刮刀向前搅拌速度后刮刀往前搅拌速度设定10mm/sMax:150mm/s Min:2mm/s1mm/s45REAR KNEAD SPEED刮刀向后搅拌速度前刮刀往后搅拌速度设定10mm/sMax:150mm/s Min:2mm/s1mm/sPage 9数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值46FRONT KNEAD PRESSURE 刮刀向前搅拌压力 后刮刀在前进行搅拌的压力设定5kgMax:20kg Min:0kg0.2kg47REAR KNEAD PRESSURE 刮刀向后搅拌压力 前刮刀在后进行搅拌的压力设定5kgMax:20kg Min:0kg0.2kg48PROFLOW KNEAD PRESSURE挤压式刮刀头搅拌压力挤压式刮刀头搅拌锡膏之压力设定0kgMax:20kg Min:0kg0.2kg49BOARD 1 FID.TYPE PCB光学定位点1的形状光学定位点的形状共有CIRCLE圆形,RECTANGLE矩形,DIAMOND菱形,TRIANGLE三角形,DOUBLE SQUARE双正方形,CROSS十字形,VIDEO MODEL影像模式(任意图形但必须对比清楚且为唯一形状,若Teach不当较容易产生印刷偏移,SELECT MARK TYPE为只有当SET PREFERENCES內参数 SELECTIVE PRINT/PASS设为ENABLED时才有)CIRCLECIRCLE RECTANGLE DIAMOND TRIANGLE DOUBLE SQUARE CROSS VIDEO MODEL50BOARD 2 FID.TYPE PC板光学定位点2的形状51BOARD 3 FID.TYPE PC板光学定位点3的形状Page 10数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值56FIDUCIAL 1 X 光学定位点1 X的坐标从PCB的右边或左边开始计算距离(确认设备为右参考或左参考)242.5mmMax:Board Length Min:1mm0.1mm57FIDUCIAL 1 Y 光学定位点1 Y的坐标从PCB的下线板边开始计算距离241.0mmMax:Board Width Min:1mm0.1mm58FIDUCIAL 2 X 光学定位点2 X的坐标从PCB的右边或左边开始计算距离(确认设备为右参考或左参考)7.0mmMax:Board Length Min:1mm0.1mmPage 11数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值59 FIDUCIAL 2 Y 光学定位点2 Y的坐标从PCB的下线板边开始计算距离9.0mmMax:Board Width Min:1mm0.1mm60 FIDUCIAL 3 X 光学定位点3 X的坐标从PCB的右边或左边开始计算距离(确认设备为右参考或左参考,在ALIGNMENT MODE选择 3 FIDUCIAL才会执行这一项)7.0mmMax:Board Length Min:1mm0.1mm61 FIDUCIAL 3 Y 光学定位点3 Y的坐标从PCB的下线板边开始计算距离(在ALIGNMENT MODE选择3 FIDUCIAL才会执行这一项)241.0mmMax:Board Width Min:1mm0.1mm62 FORWARD X OFFSET 前行程 X的补偿值印刷偏移的X补偿值(刮刀由后往前)0.0mmMax:1mm Min:-1mm0.004mm63 FORWARD Y OFFSET 前行程 Y的补偿值印刷偏移的Y补偿值(刮刀由后往前)0.0mmMax:1mm Min:-1mm0.004mm64 FORWARDOFFSET 前行程的补偿值印刷偏移的补偿值(刮刀由后往前)0asecMax:1000asec Min:-1000asec2asecPage 12数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值70SCREEN Y 钢板Y轴修正值执行光学对位后,电脑自动计算出(若以旧档修改建议先归零)0.0mmMax:10mm Min:-10mm0.004mm71 ALIGNMENT WEIGHTING 对位调整比重适用2个光学定位点,设定对位重合参考点(一般设定50%为介于FIDUCIAL1&2中点重合,100%为FIDUCIAL1重合,0%为FIDUCIAL2重合)0.5Max:100%Min:0%0.0172X ALIGN WEIGHTING X调整比重适用3个光学定位点,设定X对位重合参考点0.5Max:100%Min:0%0.01Page 13Page 14数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值73Y ALIGN WEIGHTING Y调整比重适用3个光学定位点,设定Y对位重合参考点0.5Max:100%Min:0%0.0174ALIGNMENT MODE 对位模式可选取照2个或3个光学定位点或不使用(NON VISION必须使用密码才能开启此选项)2 FIDUCIAL2 FIDUCIAL 3 FIDUCIAL NON VISION75TOOLING TYPE 支撑型式PCB固定方式分为VACUUM真空或MAGNETIC PILLARS磁铁柱或VAC FOR FLEX特殊软板真空MAGNETICMAGNETIC VACUUM VAC FOR FLEX76BOARD STOP X Camera上PCB制动器X坐标以设备中心为原点,PCB在X方向停板位置设定(一般在设定板长时,会自动取1/2值;当使用REMOTE BOARD STOP功能时此参数将失效)125mmMax:255mm Min:50mm0.1mm77BOARD STOP Y Camera上PCB制动器Y坐标以前面轨道为原点,PCB在Y方向停板位置设定(一般在设定板宽时,会自动取2/3值;当使用REMOTE BOARD STOP功能时此参数将失效)165mmMax:Board Width-20mm Min:25mm0.1mm78RIGHT FEED DELAY 右边供板延迟从右边进板需设定SENSOR延迟时间(当SET PREFERENCES內参数TRANSPORT MODE设定为右进左出RIGHT TO LEFT或右进右出RIGHT TO RIGHT时才有用,当使用LEFT TO RIGHT左进右出或LEFT TO LEFT左进左出或REMOTE BOARD STOP时此参数无作用)0secsMax:3secs Min:0secs0.1secsPage 15数据编辑数据编辑Page 16数据编辑数据编辑NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHER增值增值79SPC CONFIGURATION SPC资料结构机器SET UP时做设备CPK值需进入将SPC开启EDIT802D INSPECT RATE 2D检验頻率设定每印刷机片后做2D检验(0表示不开启2D检查)0Max:100 Min:0181BOARD 2DI TYPE 检验PCB型式针对PCB 2D功能的开启分为BASIC基础,ADVANCED进階或NONE不使用2D功能(BASIC为PASTE ON PAD,ADVANCED为PASTE ON PAD+BRIDGE+ALIGNMENT+VOLUME)NONENONE BASIC ADVANCED 82PRE-IMAGE MODE 影像摄取模式分为EVERY每片或ONE只针对第一片摄取PCB PAD影像ONEONE EVERY83MIN SITES/CYCLE 检查位置数每一2D检查行程最少需检查的位置数量0Max:Sites No.Min:0184WARNING LIMIT 超限报警设定检验后不合格数(介于WARNING和ALARM間),累积超过此设定值就报警3Max:20 Min:1185LOW PASTE ACTION 缺锡处理方式MANUAL手动处理或RE-PRINT自动重印MANUALMANUAL RE-PRINTPage 17参数设置参数设置NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHERIncrementIncrement1TRANSPORT MODEPCB输送模式进出板方向设定(LEFT TO RIGHT左进右出,RIGHT TO LEFT右进左出,RIGHT TO RIGHT右进右出,LEFT TO LEFT左进左出,NO TRANSFER停止输送)LEFT TO RIGHTLEFT TO RIGHT RIGHT TO LEFT RIGHT TO RIGHT LEFT TO LEFT NO TRANSFER2MACHINE UNITS单位设定设定机器所使用的单位(METRIC公制,IMPERIAL英制)METRICMETRIC IMPERIAL3UPLINE PROTOCOL上线连结协定与前方设备做连线设定(MIU为自动进板,MANUAL为手动置板,NO FMI为不连线之离线单机作业)MIUMIU MANUAL NO FMI4DOWNLINE PROTOCOL 下线连结协定与后方设备做连线设定(MIU为自动进板,MANUAL为手动置板,NO FMI为不连线之离线单机作业)MIUMIU MANUAL NO FMIPage 18NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHERIncremIncrementent5TRANSFER PERIOD进出板输送允许时间系统开始要板或出板至PCB碰触或离开轨道上Sensor时间大于此设定值时机器会显示警告讯息BOARD TRANSFER ERROR而停止动作20secsMax:999secs Min:0secs1secs6COMMS PROTOCOL资料连线设定设定所需的传输方式(GEM语法式资料连线,NET_FILE网路连线,NO COMMS不做连线)NO COMMSGEM NET_FILE NO COMMS7EVENT RECORDING事件发生记录设定事件发生记录群组(GROUP 1为记录所有事件GROUP1,2,3;GROUP 2为记录GROUP2,3事件;GROUP 3为仅记录GROUP3事件;CUSTOM为使用者自订事件群组)CUSTOMCUSTOM GROUP 1 GROUP 2 GROUP 38TOOLING HARDWARE支撑硬体设定机器上所使用的支撑硬体(PLAIN无真空支撑模组,VACUUM真空支撑模组,AUTOFLEX可程式自动支撑PIN)PLAINPLAIN VACUUM AUTOFLEX9FIDUCIAL REFERENCE定位点参考位置定位点坐标参考位置(LEFT左下方或RIGHT右下方)LEFTLEFT RIGHT10 PRESSURE H/W刮刀压力回馈硬体刮刀压力回馈SENSOR安裝与否FITTEDFITTED NOT FITTED11SCREEN BARCODE H/W钢板条码硬体钢板条码硬体与与否NOT FITTEDFITTED NOT FITTED12SCREEN SIZE钢板尺寸照客户所使用的钢板尺寸设定(LIBRARY为使用者自订钢板)265265 FUJI249SANYO LIBRARY13CONSUMABLE ACTION耗材使用完毕的执行动作WARN为警告但设备继续运作并亮起黃绿灯,PAUSE为警告后等待人员确认继续或中断补充,设备亮起红灯,SUSPEND为警告并直接结束印刷行程等待补充耗材,设备亮起红灯WARNWARN PAUSE SUSPEND14VACUUM HOLD TIME软板真空启动延迟当在EDIT DATA內参数TOOLING TYPE开启软板印刷VAC FOE FLEX时软板至印刷高度后开启真空之延迟时间0secsMax:5secs Min:0secs0.1secs152D INSPECTION2D检查功能开启2D检查功能与否(ENABLED后在STEP模式下Teach才会产生F4 INSPECT SETUP功能键)ENABLEDENABLED DISABLED参数设置参数设置Page 19参数设置参数设置NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR MAX/MIN OR OTHEROTHERIncremenIncrement t16IMAGE RECORDING2D影像储存设定影像摄取的储存位置(PC DISK本机需有8M RAM,VP DISK需有SCSI介面,两者在INSPECT SITE后皆会产生F7 SAVE IMAGE功能键供储存影像,又在LIGHT SETUP內可发现F2 RECORD INAGE功能键也可储存影像;而OFF为不开启影像储存功能)OFFOFF PC DISK VP DISK17UNDER SCREEN CLNR清洁钢板机构VACUUM为配备有真空擦拭产生器,STANDARD则仅含干湿擦拭)STANDARDSTANDARD VACUUM18PASTE TRAILS刮刀刀背除锡动作防止锡膏残留于刮刀刀背(MODE 1为开启此功能,当PRINT MODE设为PRINT/FLOOD或FLOOD/PRINT时仅以印刷前执行此功能)DISABLEDDISABLED MODE 119TRANSPORT WAIT MODE印刷完PCB等待模式STANDARD 为PCB印刷完毕后在出板位置等待,HOLD AT PRINT为PCB在印刷位置等待出板STANDARDSTANDARD HOLD AT PRINTPage 20参数设置参数设置NO.NO.参数参数说明说明规格规格缺省值缺省值MAX/MIN OR OTHERMAX/MIN OR OTHERIncrementIncrement20CLAMP TYPE夹板方式设定机器夹板方式(BOARD CLAMPS为上下夹板,SNUGGERS为侧边夹板)BOARD CLAMPSBOARD CLAMPS SNUGGERS21SNUGGER THICKNESS侧夹器厚度侧夹器厚度设定(一般为0.8mm,1.0mm,1.6mm三种选择)1.6mmMax:2.0mm Min:0.8mm0.1mm22DISPLAY TYPE屏幕显示型式设定屏幕显示型式TYPE 2TYPE 1 TYPE 223FIDUCIAL MONITORING光学定位点监控模式NORMAL为一般监控,即大于ACCEPT SCORE则允收,反之则出现 FIDUCIAL NOT FOUND警告,SMART为聪明监控模式,依下述方式作业SMARTNORMAL SMART24FIDUCIAL SEARCH光学定位点搜寻CUSTOM为启动光学定位点自动搜寻机制(1.先调整光源试图找出定位点 2.失败则移动相机往下个位置寻找定位点;重复步骤1,2依顺时针方向螺旋移动直到超出搜寻视窗尺寸为止)DISABLEDDISABLED CUSTOM25BOARD STOP X OFFSET停板机构X方向补偿值停板机构板边与相机中心在X方向上的距离28.0mmMax:40mm Min:20mm0.1mm26REMOTE BOARD STOPTABLE上停板机构TABLE上PCB制动器安裝与否(开启REMOTE BOARD STOP时,BOARD STOP X OFFEST会消失)NOT FITTEDNOT FITTED FITTED27AUTO FIDUCIAL SET UP光学定位点自动设定ENABLED为使用者设定光学定位点时,电脑会自动搜寻定位点的形状与尺寸并自动学习ENABLEDENABLED DISABLEDThanks！
