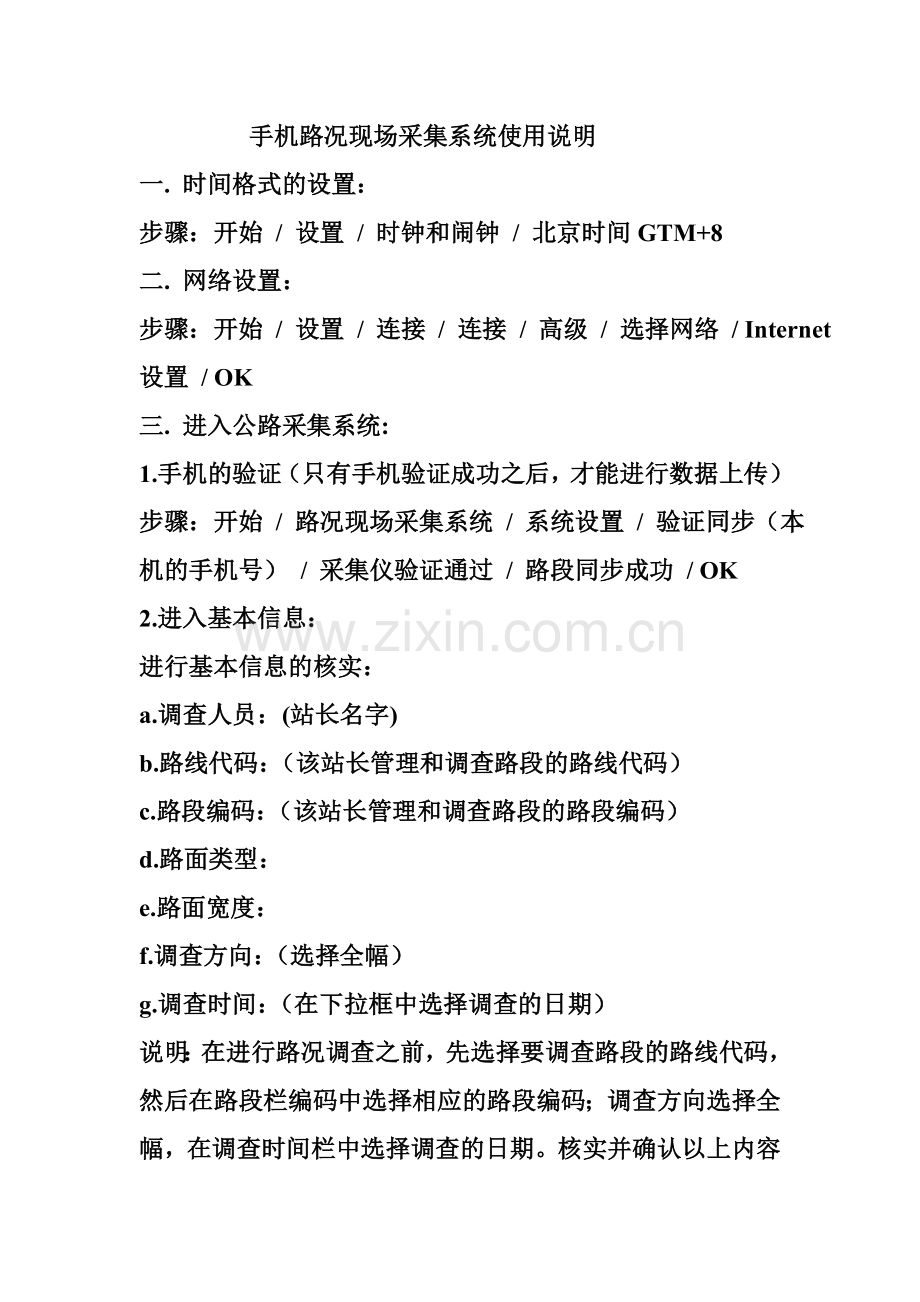

手机路况现场采集系统使用说明
一. 时间格式的设置：
步骤：开始 / 设置 / 时钟和闹钟 / 北京时间GTM+8
二. 网络设置：
步骤：开始 / 设置 / 连接 / 连接 / 高级 / 选择网络 / Internet设置 / OK
三. 进入公路采集系统:
1.手机的验证（只有手机验证成功之后，才能进行数据上传）
步骤：开始 / 路况现场采集系统 / 系统设置 / 验证同步（本机的手机号） / 采集仪验证通过 / 路段同步成功 / OK
2.进入基本信息：
进行基本信息的核实：
a.调查人员：(站长名字)
b.路线代码：（该站长管理和调查路段的路线代码）
c.路段编码：（该站长管理和调查路段的路段编码）
d.路面类型：
e.路面宽度：
f.调查方向：（选择全幅）
g.调查时间：（在下拉框中选择调查的日期）

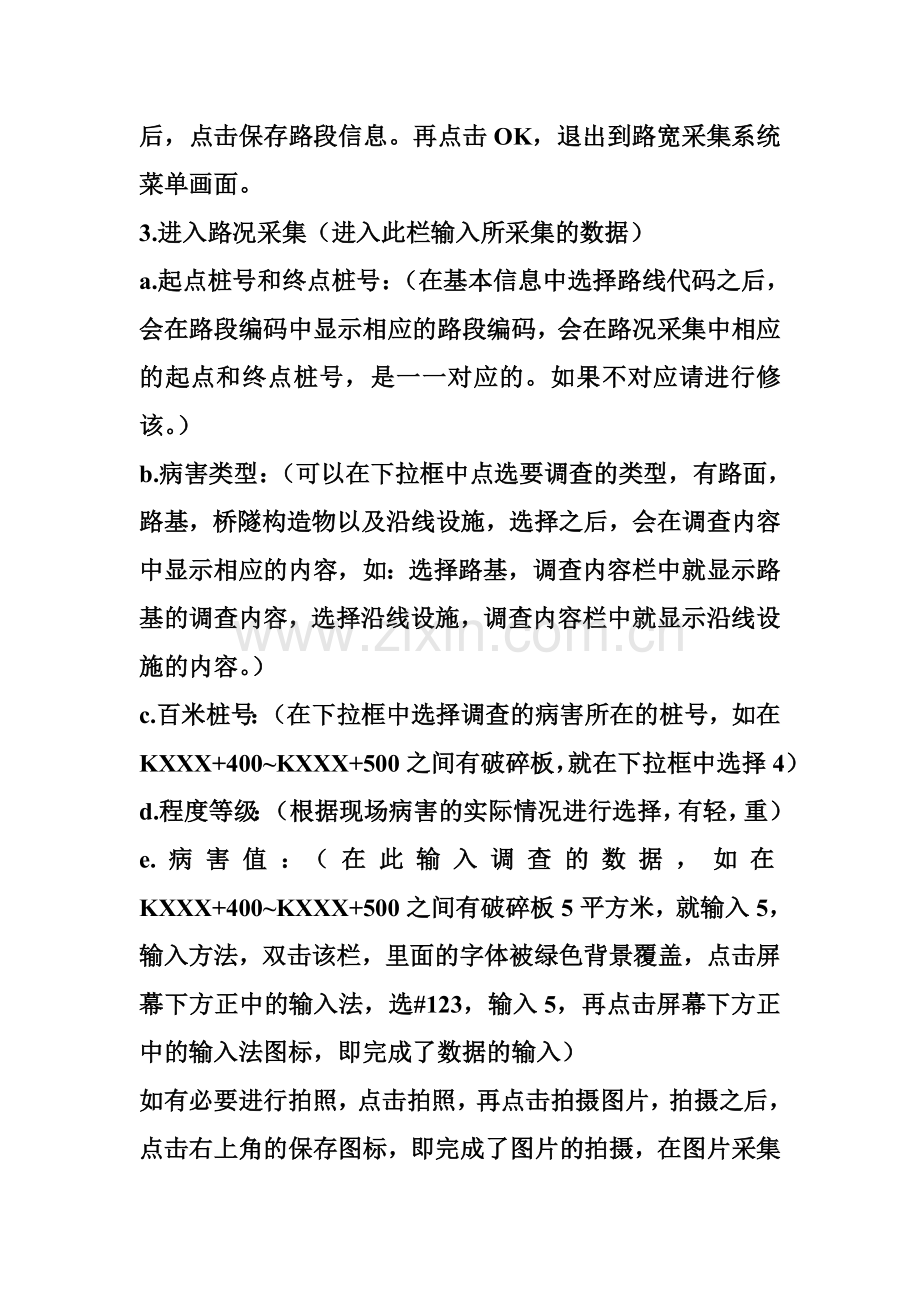

说明：在进行路况调查之前，先选择要调查路段的路线代码，然后在路段栏编码中选择相应的路段编码；调查方向选择全幅，在调查时间栏中选择调查的日期。核实并确认以上内容后，点击保存路段信息。再点击OK，退出到路宽采集系统菜单画面。
3.进入路况采集（进入此栏输入所采集的数据）
a.起点桩号和终点桩号：（在基本信息中选择路线代码之后，会在路段编码中显示相应的路段编码，会在路况采集中相应的起点和终点桩号，是一一对应的。如果不对应请进行修该。）
b.病害类型：（可以在下拉框中点选要调查的类型，有路面，路基，桥隧构造物以及沿线设施，选择之后，会在调查内容中显示相应的内容，如：选择路基，调查内容栏中就显示路基的调查内容，选择沿线设施，调查内容栏中就显示沿线设施的内容。）
c.百米桩号：（在下拉框中选择调查的病害所在的桩号，如在KXXX+400~KXXX+500之间有破碎板，就在下拉框中选择4）
d.程度等级：（根据现场病害的实际情况进行选择，有轻，重）
e.病害值：（在此输入调查的数据，如在KXXX+400~KXXX+500之间有破碎板5平方米，就输入5，输入方法，双击该栏，里面的字体被绿色背景覆盖，点击屏幕下方正中的输入法，选#123，输入5，再点击屏幕下方正中的输入法图标，即完成了数据的输入）
如有必要进行拍照，点击拍照，再点击拍摄图片，拍摄之后，点击右上角的保存图标，即完成了图片的拍摄，在图片采集界面中，在左侧输入图片的相应信息，包括所在桩号，病害类型，病害内容，病害程度以及病害名称，填好后点击保存，即完成了图片的拍摄和保存，点OK退回到路况信息采集界面，继续下一个桩号的调查）
说明，在完成了一个路段的调查之后，需回到基本信息中，选择另一个路段进行保存，再调查该路段，方法如前所述）
4.数据的上传
数据调查完成后，进行数据的上传，点击信息管理，进入到信息管理界面，在上传：中，选择要上传的病害类型，再点击左下角的上传数据）
说明：调查的数据一定要及时保存和上传，以免数据的丢失，也可以现场书面记录，再回家进行输入和上传）
