PT复证(有答案).doc

姓名 姓名
考号

考号

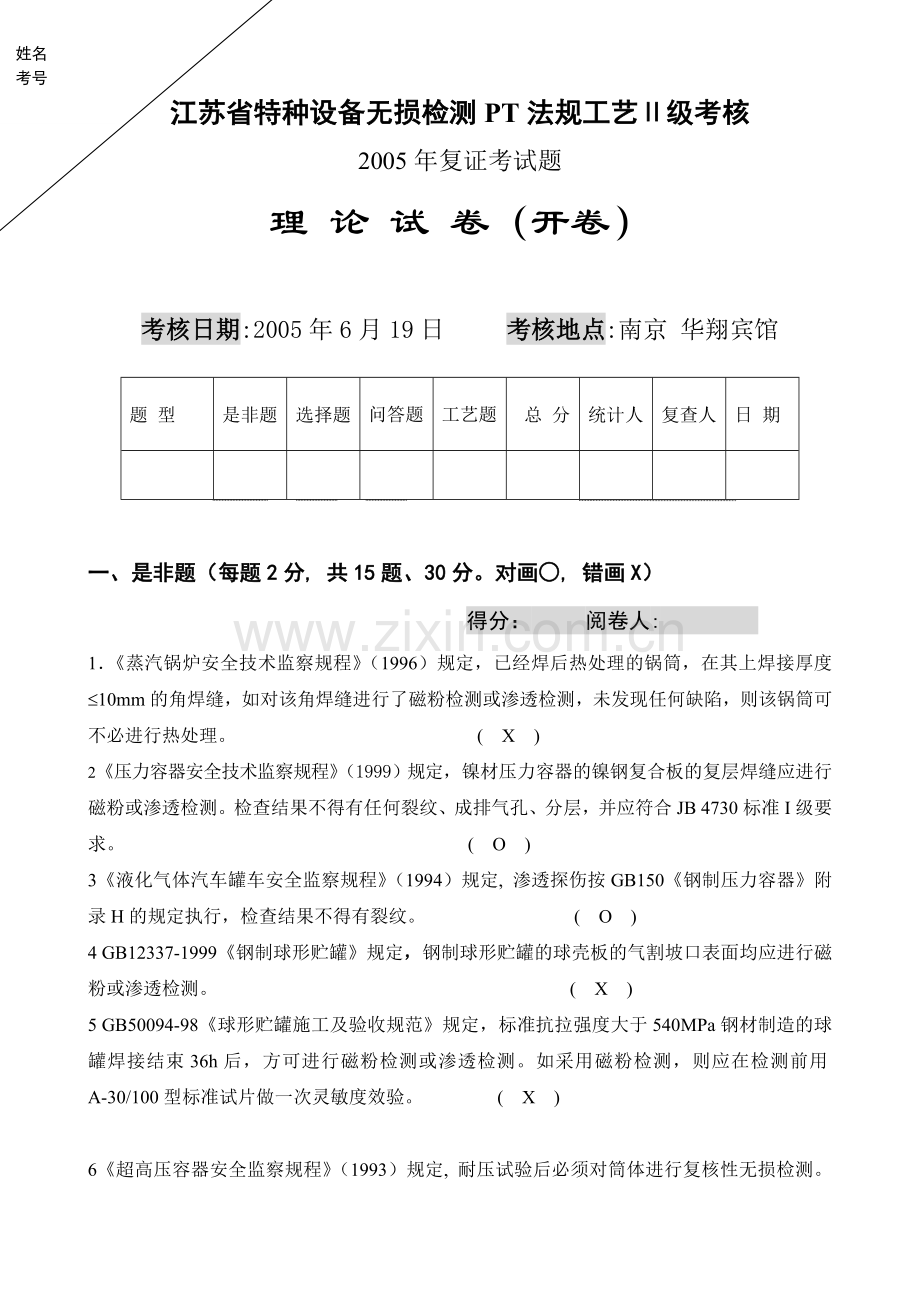

江苏省特种设备无损检测PT法规工艺Ⅱ级考核
2005年复证考试题
理 论 试 卷（开卷）

考核日期:2005年6月19日 考核地点:南京 华翔宾馆

题 型
是非题
选择题
问答题

工艺题
总 分
统计人
复查人
日 期

一、是非题（每题2分, 共15题、30分。对画○, 错画X）
得分： 阅卷人:
1．《蒸汽锅炉安全技术监察规程》（1996）规定，已经焊后热处理的锅筒，在其上焊接厚度£10mm的角焊缝，如对该角焊缝进行了磁粉检测或渗透检测，未发现任何缺陷，则该锅筒可不必进行热处理。 ( X )
2《压力容器安全技术监察规程》（1999）规定，镍材压力容器的镍钢复合板的复层焊缝应进行磁粉或渗透检测。检查结果不得有任何裂纹、成排气孔、分层，并应符合JB 4730标准I级要求。 ( O )
3《液化气体汽车罐车安全监察规程》（1994）规定, 渗透探伤按GB150《钢制压力容器》附录H的规定执行，检查结果不得有裂纹。 ( O )
4 GB12337-1999《钢制球形贮罐》规定，钢制球形贮罐的球壳板的气割坡口表面均应进行磁粉或渗透检测。 ( X )
5 GB50094-98《球形贮罐施工及验收规范》规定，标准抗拉强度大于540MPa钢材制造的球罐焊接结束36h后，方可进行磁粉检测或渗透检测。如采用磁粉检测，则应在检测前用A-30/100型标准试片做一次灵敏度效验。 ( X )

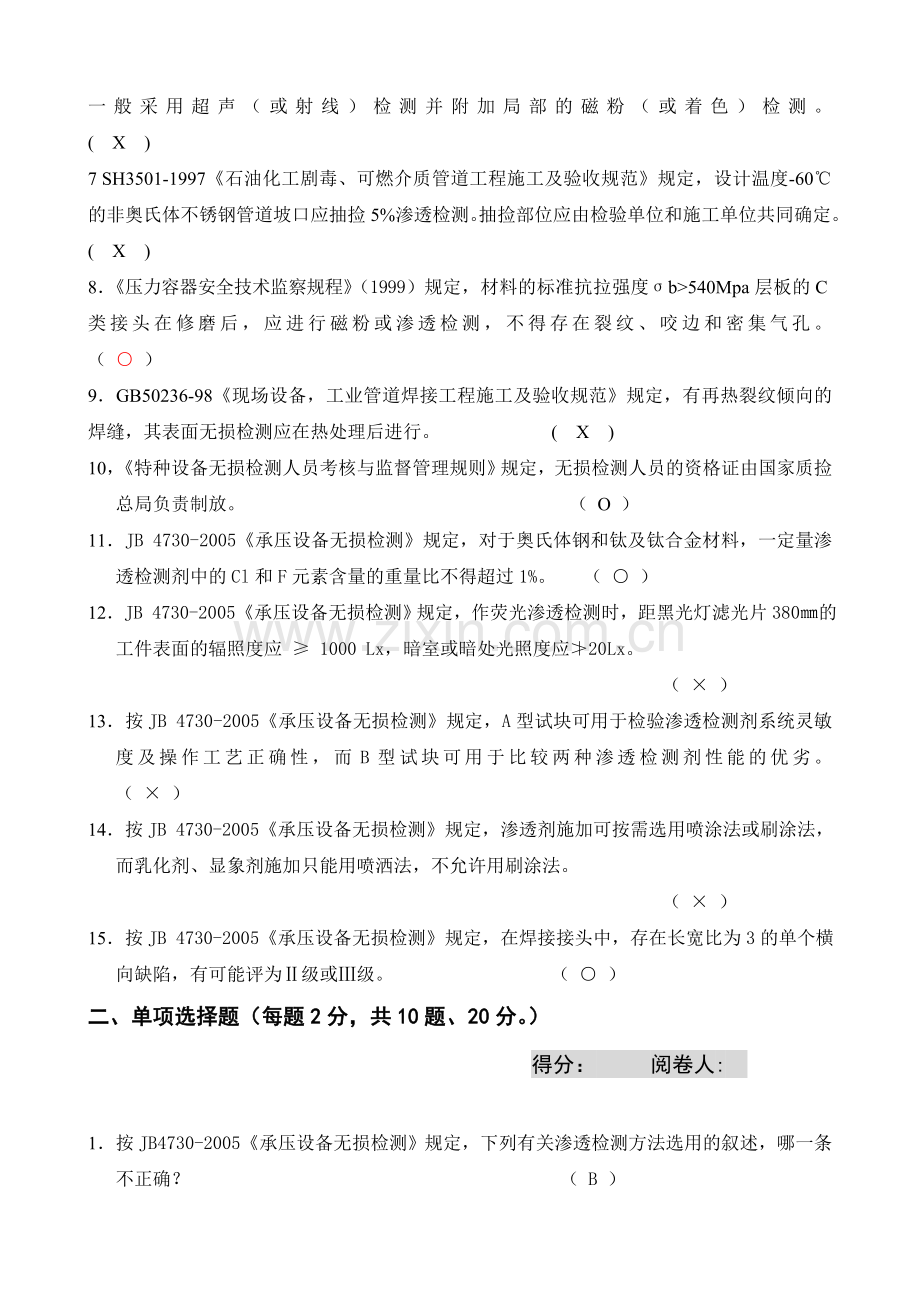

6《超高压容器安全监察规程》（1993）规定, 耐压试验后必须对筒体进行复核性无损检测。一般采用超声（或射线）检测并附加局部的磁粉（或着色）检测。 ( X )
7 SH3501-1997《石油化工剧毒、可燃介质管道工程施工及验收规范》规定，设计温度-60℃的非奥氏体不锈钢管道坡口应抽捡5%渗透检测。抽捡部位应由检验单位和施工单位共同确定。 ( X )
8．《压力容器安全技术监察规程》（1999）规定，材料的标准抗拉强度σb>540Mpa层板的C类接头在修磨后，应进行磁粉或渗透检测，不得存在裂纹、咬边和密集气孔。 （ ○ ）
9．GB50236-98《现场设备，工业管道焊接工程施工及验收规范》规定，有再热裂纹倾向的焊缝，其表面无损检测应在热处理后进行。 ( X )
10，《特种设备无损检测人员考核与监督管理规则》规定，无损检测人员的资格证由国家质捡总局负责制放。 （ O ）
11．JB 4730-2005《承压设备无损检测》规定，对于奥氏体钢和钛及钛合金材料，一定量渗透检测剂中的Cl和F元素含量的重量比不得超过1%。 （ ○ ）
12．JB 4730-2005《承压设备无损检测》规定，作荧光渗透检测时，距黑光灯滤光片380㎜的工件表面的辐照度应 ≥ 1000 Lx，暗室或暗处光照度应≯20Lx。
（ × ）
13．按JB 4730-2005《承压设备无损检测》规定，A型试块可用于检验渗透检测剂系统灵敏度及操作工艺正确性，而B型试块可用于比较两种渗透检测剂性能的优劣。 （ × ）
14．按JB 4730-2005《承压设备无损检测》规定，渗透剂施加可按需选用喷涂法或刷涂法，而乳化剂、显象剂施加只能用喷洒法，不允许用刷涂法。
（ × ）
15．按JB 4730-2005《承压设备无损检测》规定，在焊接接头中，存在长宽比为3的单个横向缺陷，有可能评为Ⅱ级或Ⅲ级。 （ ○ ）
二、单项选择题（每题2分，共10题、20分。）
得分： 阅卷人:

1． 按JB 4730-2005《承压设备无损检测》规定，下列有关渗透检测方法选用的叙述，哪一条不正确？ （ B ）
A． 表面粗糙且检测灵敏度要求低的工件，宜采用水洗型着色法或水洗型荧光法。
B. 表面光洁且检测灵敏度要求高的工件，宜采用后乳化型着色法或溶剂去除型着色法。
C．大工件的局部检测，宜采用溶剂去除型着色法或溶剂去除型荧光法。
D．现场无水源、无电源的检测，宜采用溶剂去除型着色法。

2． 按JB 4730-2005《承压设备无损检测》规定，下列有关渗透检测表面准备的叙述，哪一条不正确？ （ A ）
A． 对焊缝作渗透检测前，应对焊缝及其两侧各10㎜的热影响区（母材区）范围，进行表面清洗和干燥。
B． 被检工件机加工表面粗糙度Ra ≤ 12.5 μm；非机加工表面粗糙度可适当放宽，但不得影响检测结果。
C． 奥氏体钢或钛合金制零件经机加工的表面，如确有需要，可先进行酸洗或碱洗，再进行渗透检测。
D． 可采用的典型清洗剂，有去污剂、有机溶剂、除锈剂及除漆剂等，也可采用除油处理和超声波清洗法。
3． 按JB 4730-2005《承压设备无损检测》规定，下列有关渗透检测表面去除多余渗透剂的叙述，哪一条不正确？ （ B ）
A． 溶剂去除型渗透剂用清洗剂去除：先用洁净不脱毛干布依次檫拭，待多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸檫拭，直至多余渗透剂全部檫净。注意不得往复檫拭。
B． 水洗型和后乳化型渗透剂（乳化后）均可用水去除。冲洗时，水射束与被检面夹角以30°为宜，水温水压无严格要求；无冲水装置时，用干净不脱毛抹布蘸水依次檫洗。
C． 用荧光渗透剂时，可在荧光灯下边观察边去除。
D． 清洗工件被检表面以去除多余渗透剂时，应防止去除过度以致降低检测质量，也要防止去除不足而造成缺陷显示困难。
4． 按JB 4730-2005《承压设备无损检测》规定，下列有关渗透检测干燥处理的叙述，哪一条不正确？ （ C ）
A． 施加溶剂悬浮显象剂时，检测面应在施加前进行干燥；施加水湿式（水溶解、水悬浮）显象剂时，检测面应在施加后进行干燥。
B． 采用自显象时，应在水清洗后进行干燥。
C． 采用溶剂去除多余渗透剂时，可用循环热风（温度≯ 50℃）进行干燥。
D． 干燥时间通常为 5 min – 10 min 。
5． 按JB 4730-2005《承压设备无损检测》规定，下列有关施加显象剂的叙述，哪一条不正确？ （ B ）
A． 使用溶剂悬浮显象剂时，被检面经干燥处理后，将显象剂喷洒到被检面上，再进行自然干燥或用暖风（30℃-50℃）吹干。
B． 悬浮式显象剂在使用前应充分搅拌均匀，喷涂时应尽量均匀；为保证显象效果，可反复多次施加。
C． 喷涂显象剂时，喷嘴离被检面距离为300 - 400㎜，喷涂方向与被检面夹角为 30°- 40°。
D． 显象时间取决于显象剂种类、需检缺陷大小及被检工件温度等，一般不应少于7 min 。
6． 按JB 4730-2005《承压设备无损检测》规定，下列有关显示观察的叙述，哪一条不正确？ （ D ）
A． 观察显示应在显象剂施加后 7 - 60min 内进行。
B． 着色渗透检测时，工件被检表面白光照度应 ≥ 1000 Lx 。
C． 辨认细小缺陷显示，可用5-10倍放大镜进行观察。
D． 显示迹象呈淡粉红色表示清洗不足，本底颜色过深表示显象过度。
7．按JB 4730-2005《承压设备无损检测》规定，下列有关渗透检测质量控制的叙述，哪一条不正确？ （ B ）
A．使用新的渗透检测剂、改变或替换渗透检测剂类型或操作规程时，实施检测前应用镀铬试块检验渗透检测剂系统灵敏度。
B．一般情况下，每周应用对比试块检验渗透检测剂有效性及操作工艺正确性。检测前，检测过程或检测结束认为必要时，应随时检验。
C．作荧光渗透检测时，应定期测定环境白光照度和工件表面黑光辐照度及荧光亮度。
D．渗透检测用的白光照度计、黑光辐照度计、荧光亮度计、黑光灯等辅助器具，应按相关规定进行定期校验。
8． 按JB 4730-2005《承压设备无损检测》规定，下列有关渗透显示分类的叙述，哪一条不正确？ （ D ）
A． 非相关显示和虚假显示不必记录和评定。
B. 小于0.5㎜ 的显示不计；除确认由外界因素或操作不当造成的显示外，其它显示均作缺陷处理。
C. 缺陷长轴方向与工件（轴类或管类）轴线或母线的夹角 ≥ 30°时，按横向缺陷处理，其它按纵向缺陷处理。
D．长宽比≥3的缺陷显示，按线性缺陷处理；长宽比＜3的缺陷显示，按圆形缺陷处理。
9． 按JB 4730-2005《承压设备无损检测》规定，下列有关在用承压设备渗透检测的叙述，哪一条不正确？ （ C ）
A． 采用高强度钢或对裂纹敏感的材料制造的在用承压设备，其内壁宜作荧光渗透检测。
B． 对长期工作在腐蚀介质环境下，有可能发生应力腐蚀的在用承压设备，其内壁宜作荧光渗透检测。
C． 对在用承压设备作荧光渗透检测时，操作人员可戴光致变色眼镜，以保护眼睛不被黑光照射。
D． 对在用承压设备作荧光渗透检测校验用的对比试块或灵敏度试块，不得与作着色渗透检测校验用的对比试块或灵敏度试块互换使用。
10．以下是JB 4730-2005与 JB 4730-94新老两标准的部分比较，哪一条说得不正确？ （ D ）
A．新标准规定着色渗透检测用的标准试块不得用于荧光渗透检测，反之亦然；老标准无此规定。
B．新标准规定用镀铬试块鉴定渗透检测灵敏度等级，老标准无此规定。
C．新标准规定了三种显示——相关显示、非相关显示和虚假显示的处理方法，老标准无此内容。
D．新标准适当提高了被检工件机加工表面的粗糙度要求，而老标准要求低些。
三, 问答题 （每题5分，共4题、20分。）
得分： 阅卷人:

1． 根据JB 4730-2005 《承压设备无损检测》，简述渗透检测两种标准试块的的 特点和使用要求。

2．按JB 4730-2005 《承压设备无损检测》 规定，荧光渗透检测适用于什么场合？有哪些使用注意事项？

3．JB 4730-2005 标准对渗透检测方法如何分类？与原 JB 4730-94 标准的规定有何不同？

4．对承压设备渗透检测用设备器材，哪些技术特性指标应由无损检测设备器材制造商提供书面证据，并由无损检测管理者负责按 JB 47730-2005 规定的要求进行验收确认？

四，工艺题 （30分。）
得分： 阅卷人:
压缩机叶轮上的铆钉，其几何尺寸如图所示，材质2Cr13，经机加工表面光洁，批量生产，要求进行后乳化着色渗透检测，检测比例100％，合格级别为Ⅰ级。请按JB4730－94编写工艺卡
85

ф25

渗透检测工艺卡
工件名称

规 格

类 别

工序安排

表面状况

材料牌号

检测部位

检测比例

检测方法

零件温度

标准试块

检测方法标 准

观察方式

渗透剂
型 号
/
乳化剂
型 号
/
去除剂
型 号

显像剂
型 号
/
渗透时间

干燥时间

显像时间

乳化时间

探伤设备

黑光辐
照 度

可见光
照 度

渗透剂施加方法

乳化剂施加方法

去除方法

显像剂施加方法

水洗温度

水压

质量验收
标 准

合格级别

不允许
缺 陷

检测工艺程序:

乳化操作说明
