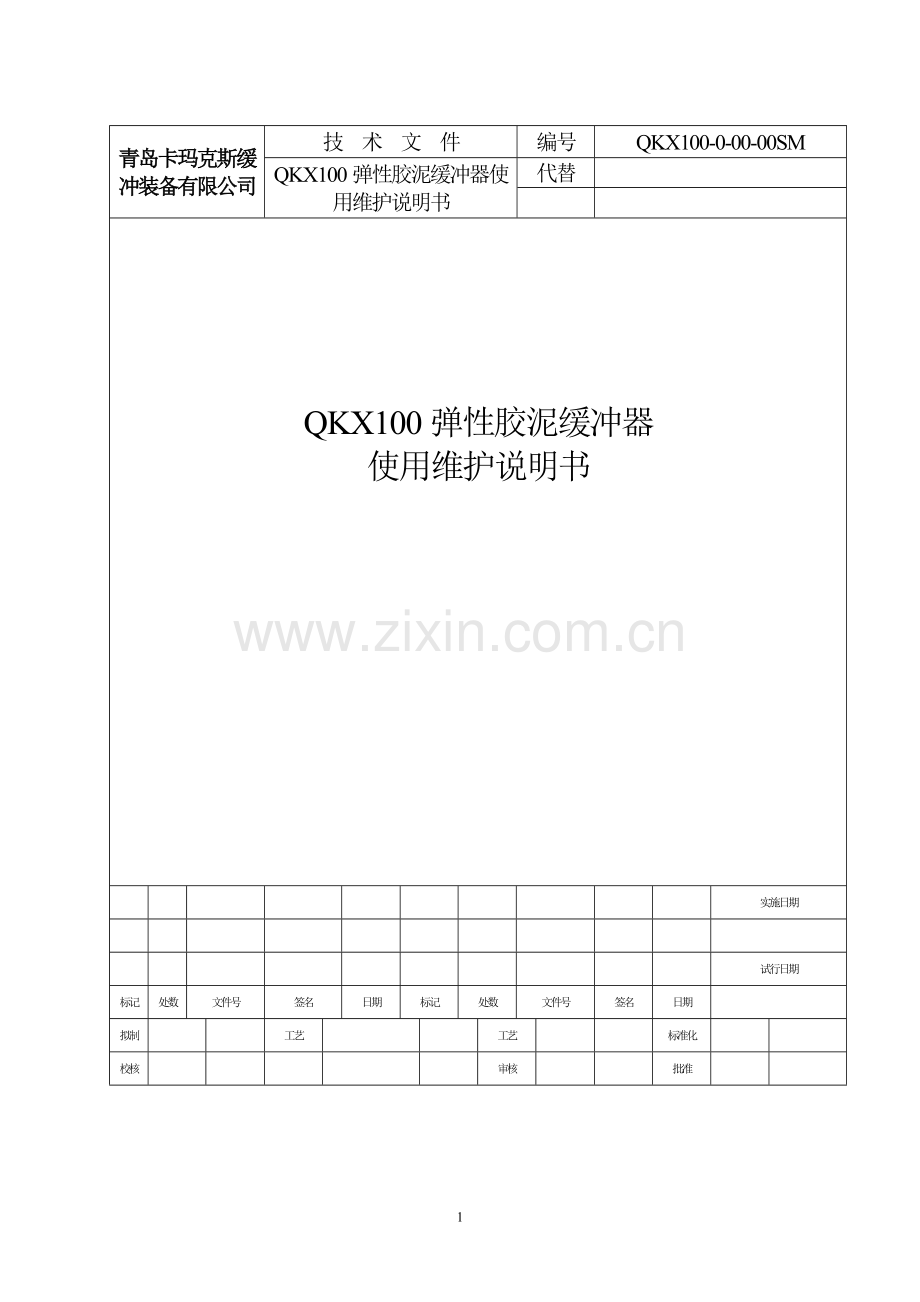

QKX100弹性胶泥缓冲器使用维护说明书V2.0.doc

青岛卡玛克斯缓冲装备有限公司
技 术 文 件
编号
QKX100-0-00-00SM
QKX100弹性胶泥缓冲器使用维护说明书
代替

QKX100弹性胶泥缓冲器
使用维护说明书

实施日期

试行日期
标记
处数
文件号
签名
日期
标记
处数
文件号
签名
日期

拟制

工艺

工艺

标准化

校核

审核

批准

1 产品简介
QKX100弹性胶泥缓冲器适用于套口安装尺寸为625mm的各型车辆，QKX100弹性胶泥缓冲器的优点是：容量大，阻抗小，结构简单，性能稳定，检修周期可与机车车辆的厂修期同步。具体结构示意图如图1、图2所示：

1.壳体　2.连接板　3.预压板　4.护板　5.弹性胶泥芯子　6.垫块　7.减磨套　8.弹性体　9.垫片　11-15. 螺母防松板、螺杆、螺母、垫圈
图1 　QKX100弹性胶泥缓冲器结构
弹性胶泥缓冲器自由状态下的外部轮廓尺寸：长×宽×高（572）mm×（318±2）mm×230mm，长度（554±1）mm为预压缩后的尺寸。

图2　QKX100弹性胶泥缓冲器三维图
2　QKX100弹性胶泥缓冲器性能指标见表1
表1
项目
初压力(kN)
最大阻抗力(kN)
行程(mm)
冲击速度
(m/s)
吸收率(%)
静态
动态
静态
动态
静态
动态
静态
动态
指标
≤250
≤250
≥1200
≤2500
≤83
≤83
≥10
≥45
≥80
3 安装

缓冲器安装示意图
3.1 新品安装
3.1.1 QKX100弹性胶泥缓冲器，安装时只需要前从板，不需要后从板。
3.1.2 QKX100弹性胶泥缓冲器本身带预缩短装置，安装十分方便。
3.1.3 把缓冲器装入钩尾框内，把钩尾框、前从板和缓冲器组装在一起。
3.1.4 把钩尾框、前从板和缓冲器装入车体上的安装空间内，用钩尾框托板托住。
3.1.5 把钩尾销插入到车钩和钩尾框的销孔中，把车钩、钩尾框和钩尾销连接在一起。
3.2 对从机车车辆上拆卸后的缓冲器恢复到预压缩状态的步骤
缓冲器从车体上拆卸下来时处于自由高（572）mm的状态，如果重新安装需要把缓冲器恢复到预压缩状态。恢复到预压缩状态的程序如下：
3.2.1 松开螺母防松垫板。
3.2.2 松开缓冲器上的螺母。
3.2.3 使用额定压力不小于30t的千斤顶把缓冲器压缩到（554±1）mm。
3.2.4 在缓冲器上安装好垫块，垫块高度21mm。
3.2.5 拧紧螺母。
3.2.6 将螺母防松板折起让其紧贴于螺母之上。
3.2.7 松开千斤顶，取下缓冲器，缓冲器复原至出厂时的状态。
4 使用维护说明
4.1 QKX100弹性胶泥缓冲器的使用
弹性胶泥缓冲器安装于钩尾框中并与车钩、钩尾销组装在一起后，放进牵引梁中，在连挂时，由于机车车辆间的相互撞击，使缓冲器上的垫块（件6）掉下，弹性胶泥缓冲器完全夹紧于前后从板座之间，在机车车辆运行过程中，起到缓冲、吸收冲击能量的作用。要求在机车车辆连挂完成后检查垫块是否已经掉下，如果没有掉下，要重新连挂，使垫块掉下，并在出厂前检查垫块是否掉下，确保垫块在厂内掉下而不是在线路上掉下。
4.2 质量保证
4.2.1 质量保证期：从甲方装车之日起，缓冲器在正常使用时，质保期为36个月 或机车运行60万公里，以先达到的为准。
4.2..2 在质量保证期内，在正常使用条件下由于乙方的原因造成该产品的修理或更换的费用，由乙方全部承担。由于甲方使用不当造成该产品的修理或更换的，费用由甲方承担。
4.2.3 乙方在收到甲方反馈的质量问题后，应在24小时内给予答复；乙方应根据 甲方要求的时间或双方商定的时间及时派员到现场进行处理。
4.2.4 产品的使用寿命18年（以箱体标记为准）。
4.3 QKX100弹性胶泥缓冲器的检修
4.3.1 QKX100弹性胶泥缓冲的检修周期为机车一中修期。
4.3.2 机车中修时，应对QKX100弹性胶泥缓冲器进行外观检查（检查时缓冲器不需要从车上拆下），检查发现缓冲器存在异常情况时，应将弹性胶泥缓冲器从车上拆下，进行拆检。拆检未发现弹性胶泥缓冲器异常磨耗或胶泥泄漏情况时，弹性胶泥缓冲器可继续装车使用。
4.3.3弹性胶泥缓冲器到厂修期时，将弹性胶泥缓冲器整体拆下，送生产厂家进行厂修，检修后发回机车车辆厂修工厂。
4.3.4对返厂修的胶泥缓冲器，原生产厂家进行分解检查，更换易损易耗件，对胶泥缓冲器进行检查，保证下一个厂修期间内的运行安全。
5 拆卸
由于安装时，缓冲器是经过预压缩的，在拆卸时，缓冲器处于自由伸长状态，不能直接从钩尾框中将缓冲器卸下，可用以下工装来完成拆卸工作（将工件1放入车体中卡住，用工件2加力将缓冲器压缩，加入垫块后，整体取出）。工装示意如下图：

详细的安装和拆卸方法见附件：《QKX100弹性胶泥缓冲器拆卸与安装指南》。
　　QKX100弹性胶泥缓冲器的拆卸，可以根据各段修厂或厂修工厂的实际情况，使用其它更为方便的拆卸工具或拆卸方法进行拆装。
6易损易耗件明细
QKX100弹性胶泥缓冲器易损易耗件明细
序号
配件名称
规格
图号
制造商
每台机车数量
备注
1
垫块

QKX100-0-00-06
卡玛克斯
8

2
减磨套

QKX100-0-00-07
卡玛克斯
2

3
螺杆

QKX100-0-00-08
卡玛克斯
8

4
螺母防松板

QKX100-0-00-09
卡玛克斯
12

5
垫片

QKX100-0-00-11
卡玛克斯
2

6
螺母
M27
GB/T6170-1986
标准件
24

7
弹簧垫圈
27
GB/T93-1997
标准件
24

8
弹性体
PMK

卡玛克斯
2

6
