石棉橡胶垫
石棉橡胶垫片根据其配方、工艺性能及用途的不同，可分为普通石棉橡胶垫片和耐油石棉橡胶垫片。根据使用的温度和压力不同可以分为低压石棉橡胶垫片，中压石棉橡胶垫片和高压石棉橡胶垫片。适用于水、水蒸气、油类、溶剂、中等酸、碱的密封，石棉垫片主要应用在中、低压法兰连接的密封中。
产品名称
适应温度
适应压力
低压石棉橡胶板垫片
100—150℃
0.6-1.0MPa
中压石棉橡胶板垫片
150-200℃
1.6MPa
高压石棉橡胶板垫片
300-550℃
3.0-6.0MPa
耐油中石棉橡胶板垫片
150-200℃
1.6MPa
耐油高压石棉橡胶板垫片
300-450℃
3.0-4.5MPa
高温石棉夹不锈钢钢板垫片
300-450℃
3.0-6.4MPa

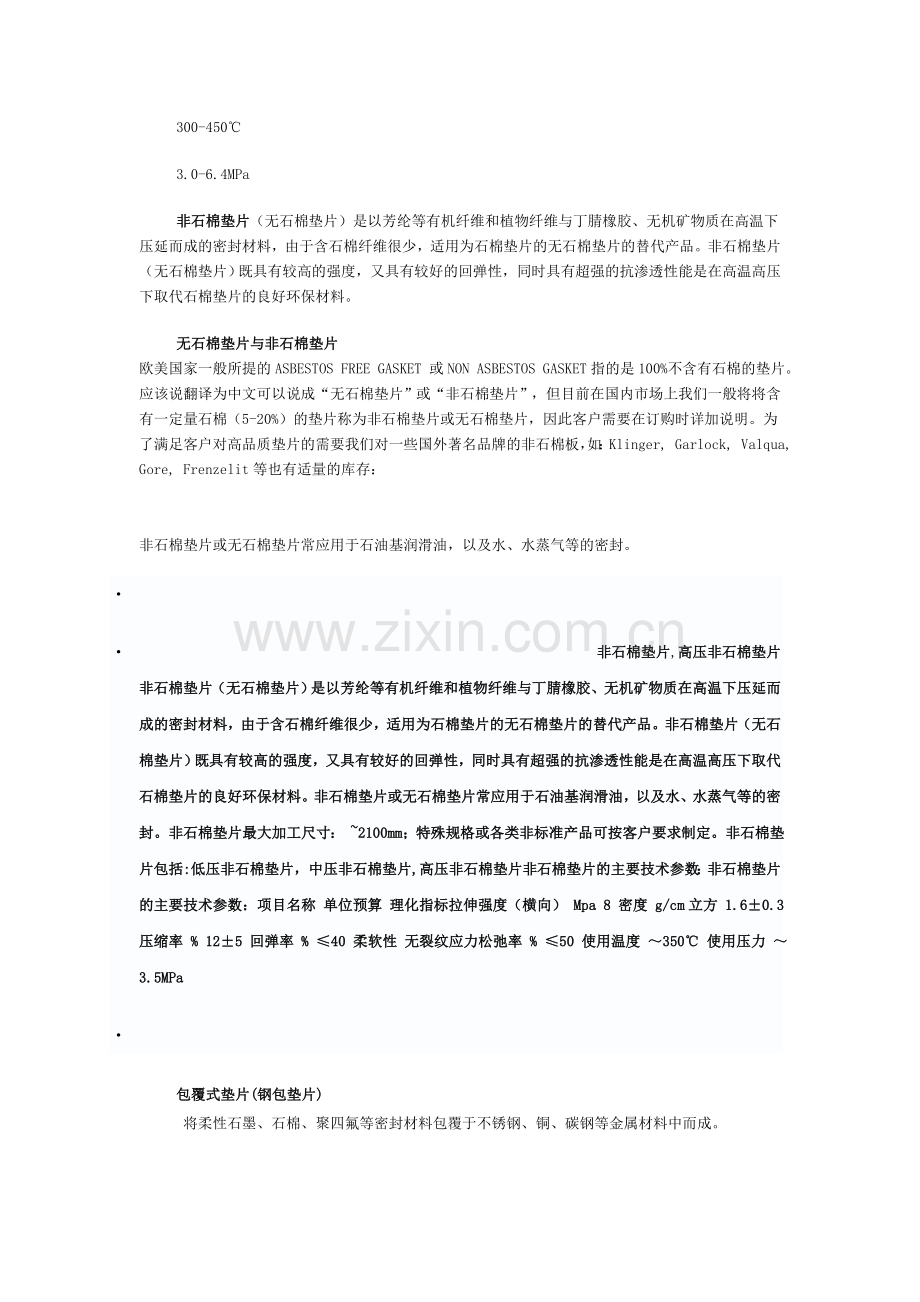

非石棉垫片（无石棉垫片）是以芳纶等有机纤维和植物纤维与丁腈橡胶、无机矿物质在高温下压延而成的密封材料，由于含石棉纤维很少，适用为石棉垫片的无石棉垫片的替代产品。非石棉垫片（无石棉垫片）既具有较高的强度，又具有较好的回弹性，同时具有超强的抗渗透性能是在高温高压下取代石棉垫片的良好环保材料。
无石棉垫片与非石棉垫片
欧美国家一般所提的ASBESTOS FREE GASKET 或NON ASBESTOS GASKET指的是100%不含有石棉的垫片。应该说翻译为中文可以说成“无石棉垫片”或“非石棉垫片”，但目前在国内市场上我们一般将将含有一定量石棉（5-20%）的垫片称为非石棉垫片或无石棉垫片，因此客户需要在订购时详加说明。为了满足客户对高品质垫片的需要我们对一些国外著名品牌的非石棉板，如：Klinger, Garlock, Valqua, Gore, Frenzelit等也有适量的库存：

非石棉垫片或无石棉垫片常应用于石油基润滑油，以及水、水蒸气等的密封。
·
·                                 非石棉垫片,高压非石棉垫片非石棉垫片（无石棉垫片）是以芳纶等有机纤维和植物纤维与丁腈橡胶、无机矿物质在高温下压延而成的密封材料，由于含石棉纤维很少，适用为石棉垫片的无石棉垫片的替代产品。非石棉垫片（无石棉垫片）既具有较高的强度，又具有较好的回弹性，同时具有超强的抗渗透性能是在高温高压下取代石棉垫片的良好环保材料。非石棉垫片或无石棉垫片常应用于石油基润滑油，以及水、水蒸气等的密封。非石棉垫片最大加工尺寸： ~2100mm；特殊规格或各类非标准产品可按客户要求制定。非石棉垫片包括:低压非石棉垫片，中压非石棉垫片,高压非石棉垫片非石棉垫片的主要技术参数：非石棉垫片的主要技术参数：项目名称 单位预算 理化指标拉伸强度（横向） Mpa 8 密度 g/cm立方 1.6±0.3 压缩率 % 12±5 回弹率 % ≤40 柔软性 无裂纹应力松弛率 % ≤50 使用温度 ～350℃ 使用压力 ～3.5MPa
·
包覆式垫片(钢包垫片)
　　　将柔性石墨、石棉、聚四氟等密封材料包覆于不锈钢、铜、碳钢等金属材料中而成。
　　　主要用途：适用于各种介质的泵、阀、换热器等的密封以及各类法兰密封。
　　　性能：工作温度：-200～650℃，工作压力：3.5Mpa
钢包垫金属包覆垫:材质及结构：1、金属包覆垫钢包垫包复料：碳钢、紫钢、lCr18Ni9、304、316。 2、金属包覆垫钢包垫填充料：石棉橡胶板、石墨板、非石棉板。 3、金属与非金属板包复压制成型。金属包覆垫钢包垫使用温度：-40°C~600°C钢包垫工作压力：10MPa 钢包垫主要用途：金属包覆垫钢包垫适用于机、泵、管、阀法兰连接处的静密封。钢包垫可供规格：￠40mm~1000mm。
将不锈钢带与聚四氟乙烯带重叠缠绕，焊接端点而成。
主要用途：与高温、高压的蒸汽、油气、溶剂、气体、传热介质等接触的管道、法兰、阀门、泵进出口，各种换热器、反应塔、观察孔、手孔、壳盖等部位的密封。
规格：厚度2.5 、3.2 、4.5 、5、6、8mm等.
公称通径：10-3000mm。
名称：四氟缠绕垫片
将不锈钢带与柔性石墨带或石棉带、聚四氟乙烯带等重叠缠绕，焊接端点而成。
主要用途：与高温、高压的蒸汽、油气、溶剂、气体、传热介质等接触的管道、法兰、阀门、泵进出口，各种换热器、反应塔、观察孔、手孔、壳盖等部位的密封。
规格：厚度2.5 、3.2 、4.5 、5、6、8mm等.
公称通径：10-3000mm。
名称：金属缠绕垫片金属缠绕垫片是一种重要的密封元件，被广泛地应用石油、化工、冶金、发电、船舶等行业，是当前我国压力管道、阀门、泵、换热器等设备静密封的关键零部件。所以选择和使用优质的金属缠绕垫片产品，对减少和杜绝跑、冒、滴、漏，保证主机设备安全、压力管道正常地运行，具有十分重要的意义。如何选购金属缠绕垫片呢？　　
　　一、选购金属缠绕垫片产品时应注意以下几点：
　　1、根据工况条件、法兰密封面型式选择垫片。　　
　　2、选用质量管理体系健全且有效运行的生产企业的产品，最好选用持有特种设备(压力管道元件)制造许可证书及有效型式试验报告的企业的产品。　　
　　3、垫片主体表面不允许有影响密封性能的伤痕、空隙、凹凸不平及锈斑缺陷。垫片主体表面非金属带应均匀、适当的高出金属带，层间纹理应清晰，但不可显露金属带。金属缠绕垫片的焊点间距应均匀，不应有未熔合或过熔等缺陷。加强环表面不应有毛刺、凹凸不平、锈斑等缺陷，垫片主体的上下密封面与加强环上下表面的间距应相等内加强环与垫片主体间应紧密固定，不能松动；外加强环与垫片主体间应保持定位并可适当松动。　　
　　4、压缩率、回弹率和密封性能是密封垫片的重要性能指标，一般来说，在满足压缩率要求的前提下，回弹率越高越好；而在满足回弹率标准要求的前提下，压缩率的测试值也是大些为好。应选择密封性能好、压缩率适度且回弹率尽可能大的产品。　　
　　二、安装金属缠绕垫片时应注意以下几点：　　
　　1、安装前仔细检查法兰、螺栓、螺母及垫片的质量，仔细检查法兰或接口安装情况，有无偏口、错口、张口、错孔等缺陷。
　　2、法兰或密封部位表面必须清理干净，垫片表面及螺栓、螺纹上不允许粘附机械杂质。
　　3、垫片不能装偏，应保证受压均匀。
　　4、旋紧螺母时应用力均匀，螺栓要对称地均匀地分2～3次旋紧，使垫片受压均匀
金属缠绕垫片是选用优质合金带或不锈钢带材料，以石墨、石棉、四氟作填充材料，作“V"或“W"型相间螺旋缠绕制成。
    金属缠绕垫片13463603597应用于石油、化工、机械、冶金、电力、造船及管道、阀门、泵、压力容器、冷凝器、塔、人孔、手孔等法兰连接处，作静密封之用。由于机械强度高，使用方便，压缩回弹性好，更适应在剧烈的温度交变场合应用。
带内外环材质: OCr18N19SS304316316L蒙乃尔、纯钛带外环，带内 环，基本形。
石墨金属缠绕垫片使用温度-200-850℃使用压力0-20Mpa
石棉金属缠绕垫片使用温度-200-500℃使用压力0-25Mpa
四氟金属缠绕垫片使用温度-200-260℃使用压力0-10Mpa     组成缠绕式密封垫片的金属带、软填料、内、外定位加强环的材质，您可根据不同的介质和操作条件，按此表分别选用自由组合。
名称
金属带
软填料
外定位加强环
内定位加强环
材质
SUS-316
SUS-316L
SUS-321
纯钛
SUS-304
SUS-310S
(用户选定)
特殊石棉
柔性石墨
聚四氟乙烯
PTFE
A3
SUS-316
SUS-316L
纯钛
SUS-321
SUS-304
SUS-310S
A3
SUS-316
SUS-316L
纯钛
SUS-321
SUS-304
SUS-310S
各种软填料适用温度、压力范围
软 填 料
温 度
压 力
特殊石棉
最高500℃
最高使用压力:300Kg/cm2
聚四氟乙烯(PTFE)
-200℃～260℃
100Kg/cm2
柔性石墨
氧化性气体最高使用温度为600℃
-250℃～870℃
160Kg/cm2
性能:垫片压缩、回弹性能的试验条件和指标
垫片主体
试样规格
压紧应力MPa(bar)
加载、卸载速度MPa/s(bar/s)
压缩率，%
回弹率，%
金属带+特制石棉带
DN80mm
带内外环
70.0±1.0
(700±10)
0.5(5.0)
18～30
≥19
金属带+柔性石棉带
≥17
金属带+聚四氟乙烯带
≥15

硅橡胶垫，丁腈橡胶法兰垫片，氟橡胶法兰垫片，三元乙丙法兰橡胶垫
我公司专业生产各种橡胶垫片，可做异型橡胶垫片。产品质量达国家标准。
   橡胶垫: NBR、SBR、CR、EPDM... 橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。　　硅橡胶垫片（WMQ）：
    硅橡胶垫具有突出的耐高低温性能，在-70℃—+260℃的温度范围内保持良好的使用弹性，并有耐臭氧、耐天候老化等优点，宜作热机械中的密封衬垫。因无任何毒性可制作绝热、绝缘制品及医用橡胶制品。同时具有防水、阻燃、耐高温、导电、耐磨、耐油等多种优良性能，广泛用于机械、电子、水暖等多种行业。　　　
    丁腈橡胶垫片（NBR）：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而著称，同时还具有良好的耐磨性、耐老化性及气密性，因而在橡胶工业中应用广泛。　　
氟橡胶垫片（FPM）：具有耐高温性，可在-30℃－+250℃环境中使用，耐强、耐油、耐酸碱。通常用于高温，高真空及高压环境中，也适宜于油类环境。由于具有各种优异的性能，氟橡胶广泛地用于石油、化工、航空、航天等部门。　
三元乙丙橡胶垫是以乙烯和丙烯单体, 在催化剂引发下, 加入少量的第三单体 , 共聚而成。其相对密度小, 具有二元乙丙耐臭氧、耐热、耐低温、化学稳定性好、绝缘性能好等优点。用于汽车制造、建筑密封、电线电缆及民用品
