导热垫片SC-F,绝缘垫片,导热硅胶片参数说明.doc

杭州斯倍尔电子有限公司

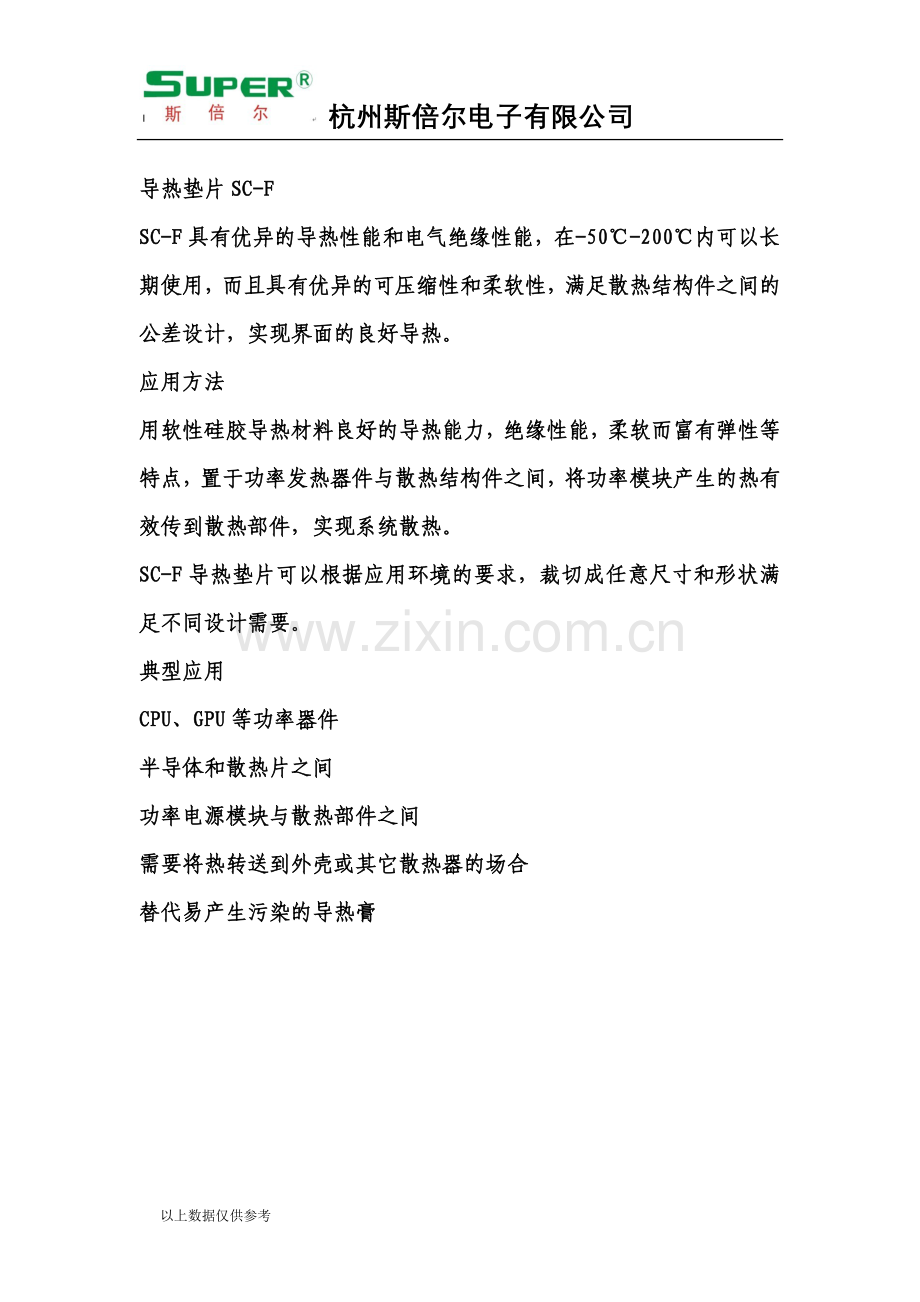

导热垫片SC-F
SC-F具有优异的导热性能和电气绝缘性能，在-50℃-200℃内可以长期使用，而且具有优异的可压缩性和柔软性，满足散热结构件之间的公差设计，实现界面的良好导热。
应用方法
用软性硅胶导热材料良好的导热能力，绝缘性能，柔软而富有弹性等特点，置于功率发热器件与散热结构件之间，将功率模块产生的热有效传到散热部件，实现系统散热。
SC-F导热垫片可以根据应用环境的要求，裁切成任意尺寸和形状满足不同设计需要。
典型应用
CPU、GPU等功率器件
半导体和散热片之间
功率电源模块与散热部件之间
需要将热转送到外壳或其它散热器的场合
替代易产生污染的导热膏

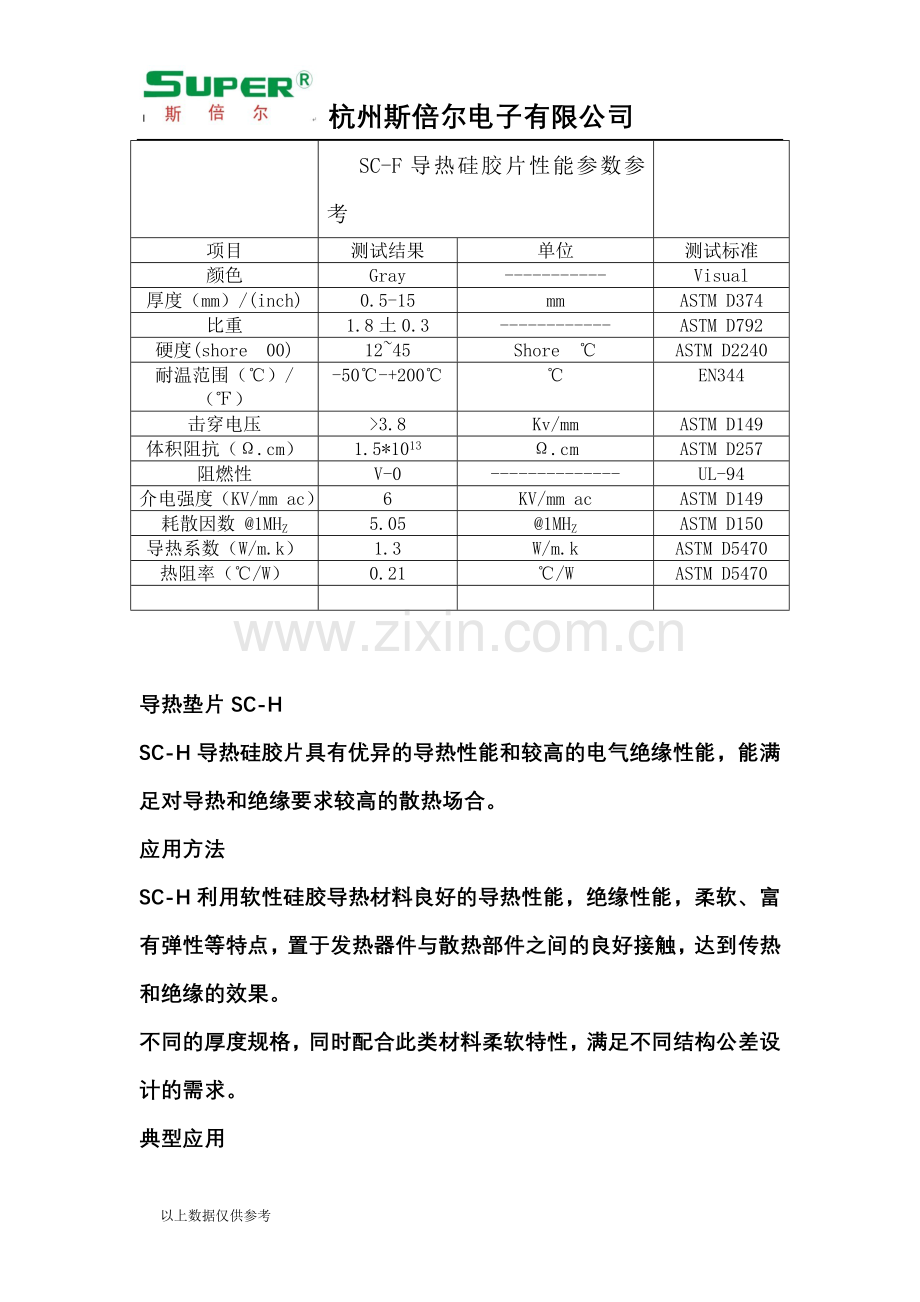

SC-F导热硅胶片性能参数参考

项目
测试结果
单位
测试标准
颜色
Gray
-----------
Visual
厚度（mm）/(inch)
0.5-15
mm
ASTM D374
比重
1.8土0.3
------------
ASTM D792
硬度(shore 00)
12~45
Shore ℃
ASTM D2240
耐温范围（℃）/（℉）
-50℃-+200℃
℃
EN344
击穿电压
>3.8
Kv/mm
ASTM D149
体积阻抗（Ω.cm）
1.5*1013
Ω.cm
ASTM D257
阻燃性
V-0
--------------
UL-94
介电强度（KV/mm ac）
6
KV/mm ac
ASTM D149
耗散因数 @1MHZ
5.05
@1MHZ
ASTM D150
导热系数（W/m.k）
1.3
W/m.k
ASTM D5470
热阻率（℃/W）
0.21
℃/W
ASTM D5470

导热垫片SC-H
SC-H导热硅胶片具有优异的导热性能和较高的电气绝缘性能，能满足对导热和绝缘要求较高的散热场合。
应用方法
SC-H利用软性硅胶导热材料良好的导热性能，绝缘性能，柔软、富有弹性等特点，置于发热器件与散热部件之间的良好接触，达到传热和绝缘的效果。
不同的厚度规格，同时配合此类材料柔软特性，满足不同结构公差设计的需求。
典型应用
功率电源模块与散热部件这间
取代易产生污染的导热膏
功率部件与外壳或其它散热器的导热
半导体和散热片之间
通信产品，无线基站，NB
需要将热转送到外壳或其它散热器的场合

SC-H导热硅胶片性能参数参考

项目
测试结果
单位
测试标准
颜色
Black
-----------
Visual
厚度（mm）/(inch)
0.5-15
mm
ASTM D374
比重
2.0土0.3
------------
ASTM D792
硬度(shore 00)
12~45
Shore ℃
ASTM D2240
耐温范围（℃）/（℉）
-50℃-+200℃
℃
EN344
击穿电压
>3.5
Kv/mm
ASTM D149
体积阻抗（Ω.cm）
1.35*1013
Ω.cm
ASTM D257
阻燃性
V-0
--------------
UL-94
介电强度（KV/mm ac）
6
KV/mm ac
ASTM D149
耗散因数 @1MHZ
5.3
@1MHZ
ASTM D150
导热系数（W/m.k）
2.3
W/m.k
ASTM D5470
热阻率（℃/W）
0.21
℃/W
ASTM D5470

导热矽胶布
导热矽胶布具有优良的物理机械性能，表面柔软，能达到充分的表面接触并具有良好的热传导能力。导热性能随使用的时间的延长而提高
导热矽胶布由于有玻璃纤维增强材料的强度，使其具有较高的撕裂强度和拉伸强度。
另外导热矽胶布具有环保特性和良好的化学稳定性。
应用方法
导热矽胶布是以玻璃纤维为裁体，硅橡胶为基体的复合材料它具有优良的延伸性能，尤其适用做导热绝缘材料。主要用于功率器件和散热器之间。可以任意成型，满足不同形状的散热环境需求，如常见的TO-220/TO-3P/TO-247等典型封装器件的绝缘和导热。
典型应用
功率半导体元件
发动机控制模块
汽车电子产品
电源产品
LED生产厂

项目
公制
英制
测试标准
颜色
灰
灰
目视
载体
玻璃纤维
玻璃纤维
-
硬度(ShoreA))
80
80
ASTMD2240
长期使用温度((℃)/(℉)
-50-200
-60-300
NA
厚度(mm)/(inch)
0.30
0.015
ASTMD374
热性能

导热系数（W/m-k）
1.5
1.5
ASTMD5470
热阻抗（C.in2/W @50psi）
0.71
0.71
ASTMD5470
电性能

击穿电压（KV ac ）
7
7
ASTMD149
阻燃性能
V-0
V-0
UL94
体积电阻（Ω.cm）
9.5*1013
9.5*1013
ASTMD257
介电常数（＠lkhz）
3.9
3.9
ASTMD150
机械性能

延伸率（%）
5
5
ASTMD412
拉伸强度（Mpa）
9
9
ASTMD412

以上数据仅供参考
