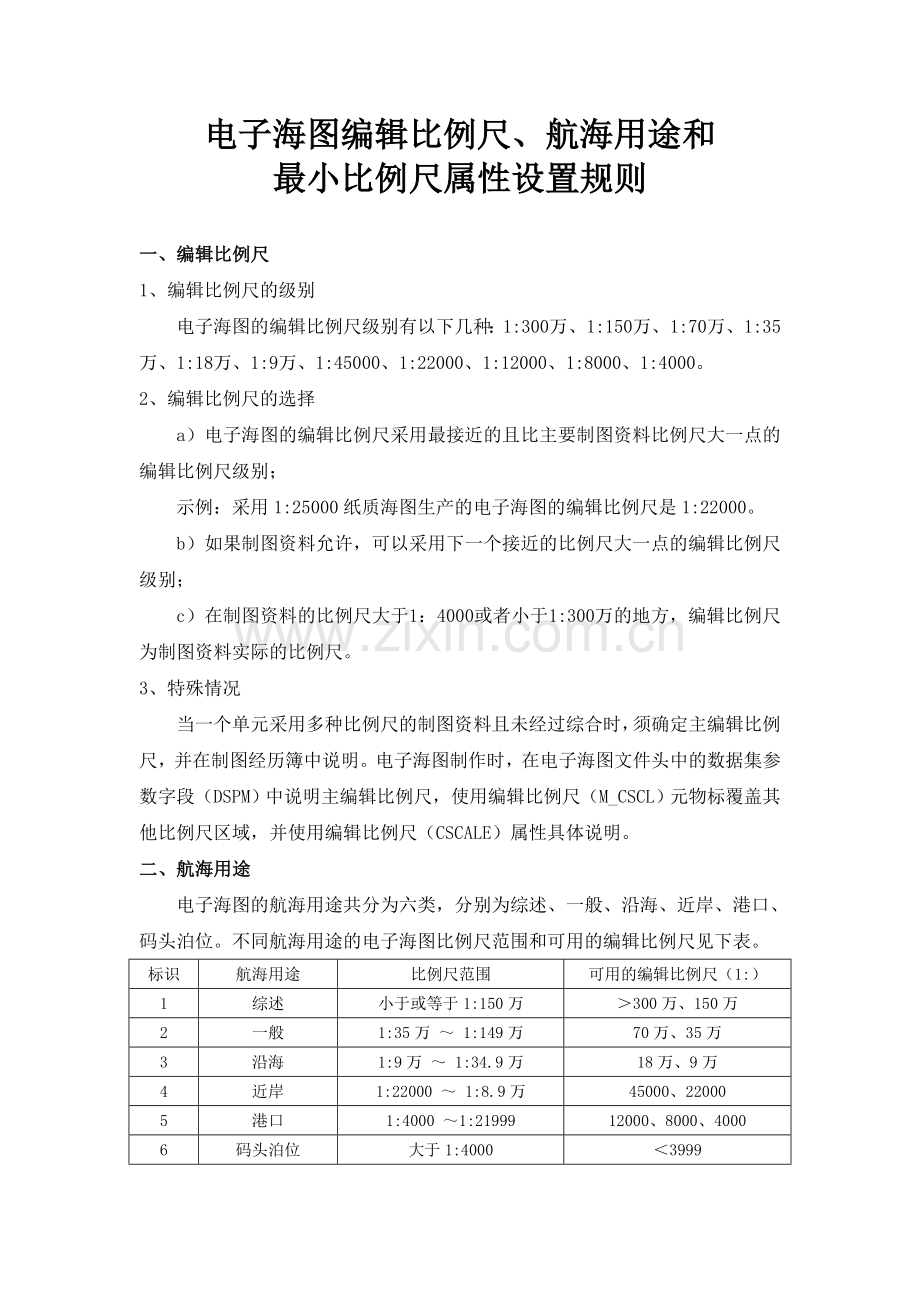

电子海图编辑比例尺、航海用途及最小比例尺属性设置规则.doc

电子海图编辑比例尺、航海用途和
最小比例尺属性设置规则

一、编辑比例尺
1、编辑比例尺的级别
电子海图的编辑比例尺级别有以下几种：1:300万、1:150万、1:70万、1:35万、1:18万、1:9万、1:45000、1:22000、1:12000、1:8000、1:4000。
2、编辑比例尺的选择
a）电子海图的编辑比例尺采用最接近的且比主要制图资料比例尺大一点的编辑比例尺级别；
示例：采用1:25000纸质海图生产的电子海图的编辑比例尺是1:22000。
b）如果制图资料允许，可以采用下一个接近的比例尺大一点的编辑比例尺级别；
c）在制图资料的比例尺大于1：4000或者小于1:300万的地方，编辑比例尺为制图资料实际的比例尺。
3、特殊情况
当一个单元采用多种比例尺的制图资料且未经过综合时，须确定主编辑比例尺，并在制图经历簿中说明。电子海图制作时，在电子海图文件头中的数据集参数字段（DSPM）中说明主编辑比例尺，使用编辑比例尺（M_CSCL）元物标覆盖其他比例尺区域，并使用编辑比例尺（CSCALE）属性具体说明。
二、航海用途
电子海图的航海用途共分为六类，分别为综述、一般、沿海、近岸、港口、码头泊位。不同航海用途的电子海图比例尺范围和可用的编辑比例尺见下表。
标识
航海用途
比例尺范围
可用的编辑比例尺（1:）
1
综述
小于或等于1:150万
＞300万、150万
2
一般
1:35万 ～ 1:149万
70万、35万
3
沿海
1:9万 ～ 1:34.9万
18万、9万
4
近岸
1:22000 ～ 1:8.9万
45000、22000
5
港口
1:4000 ～1:21999
12000、8000、4000
6
码头泊位
大于1:4000
＜3999
三、最小比例尺
1、最小比例尺属性值
电子海图的最小比例尺属性值有以下几种，见下表：
最小比例尺属性值列表
1:21999999
1:11999999
1:5999999
1:2999999
1:1499999
1:699999
1:349999
1:179999
1:89999
1:44999
1:21999
1:11999
1:79999
1:3999
1:1999
1:999
2、物标最小比例尺级别
每个物标根据物标类型和几何图元（点、线、面）的不同，分别具有不同的最小比例尺级别，级别有：不设置、1和2三种，具体内容见《物标最小比例尺级别对照表》。
3、最小比例尺属性值设置原则
a）首先，根据物标类型和几何图元，从《物标最小比例尺级别对照表》找到物标所对应的最小比例尺级别。
b）然后，根据《最小比例尺属性值列表》确定与本图编辑比例尺相对应的最小比例尺属性值，即本图编辑比例尺减一，如果编辑比例尺大于1:4000或者小于1:300万，那么这个值应该是最接近且大一点的最小比例尺属性值。
c）最后，根据第一步找到的最小比例尺级别，以该最小比例尺属性值为起点，从《最小比例尺属性值列表》中找到比之小1或2个级别的最小比例尺属性值，这个值就是物标的最小比例尺属性值。
根据以上原则，各编辑比例尺下级别1和级别2所对应的最小比例尺属性值见下表：
编辑比例尺
级别1
级别2
＜1:3000000
1:11999999
1:21999999
1:3000000
1:5999999
1:11999999
1:1500000
1:2999999
1:5999999
1:700000
1:1499999
1:2999999
1:350000
1:699999
1:1499999
1:180000
1:349999
1:699999
1:90000
1:179999
1:349999
1:45000
1:89999
1:179999
1:22000
1:44999
1:89999
1:12000
1:21999
1:44999
1:8000
1:11999
1:21999
1:4000
1:7999
1:11999
＞1:4000&≤1:2000
1:3999
1:7999
＞1:2000&≤1:1000
1:1999
1:3999
＞1:1000
1:999
1:1999
示例：一个面状的桥梁（BRIDGE），在编辑比例尺为1:22000的电子海图中，如果是视觉可见的（CONVIS=1），那么它的最小比例尺级别是2，编辑比例尺1:22000下级别2对应的值是1:89999，因此，这个桥梁的最小比例尺属性值是1:89999。

电子海图中心
2007年8月1日
