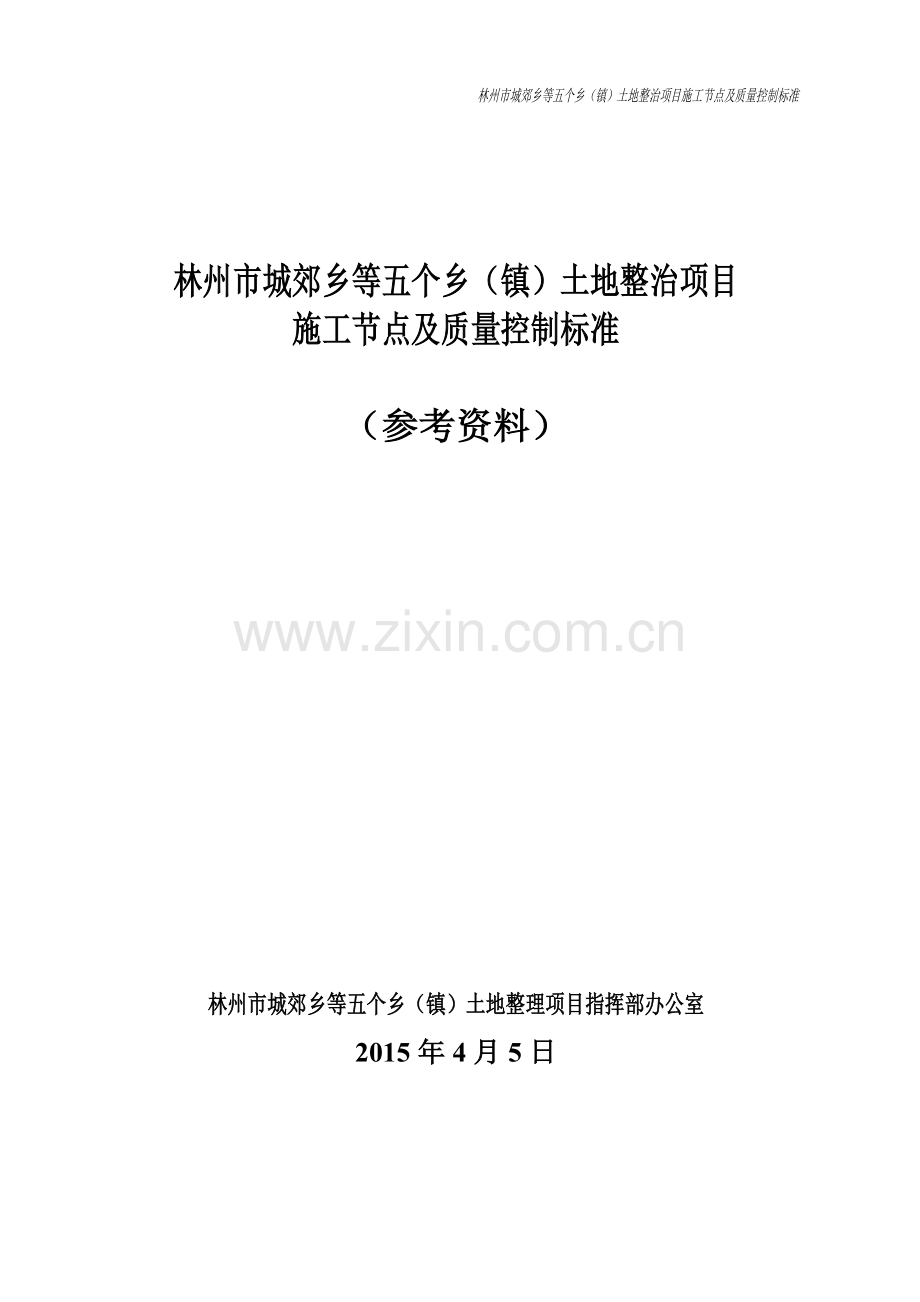

林州市城郊乡等五个乡（镇）土地整治项目施工节点及质量控制标准

林州市城郊乡等五个乡（镇）土地整治项目
施工节点及质量控制标准

（参考资料）

林州市城郊乡等五个乡（镇）土地整理项目指挥部办公室
2015年4月5日

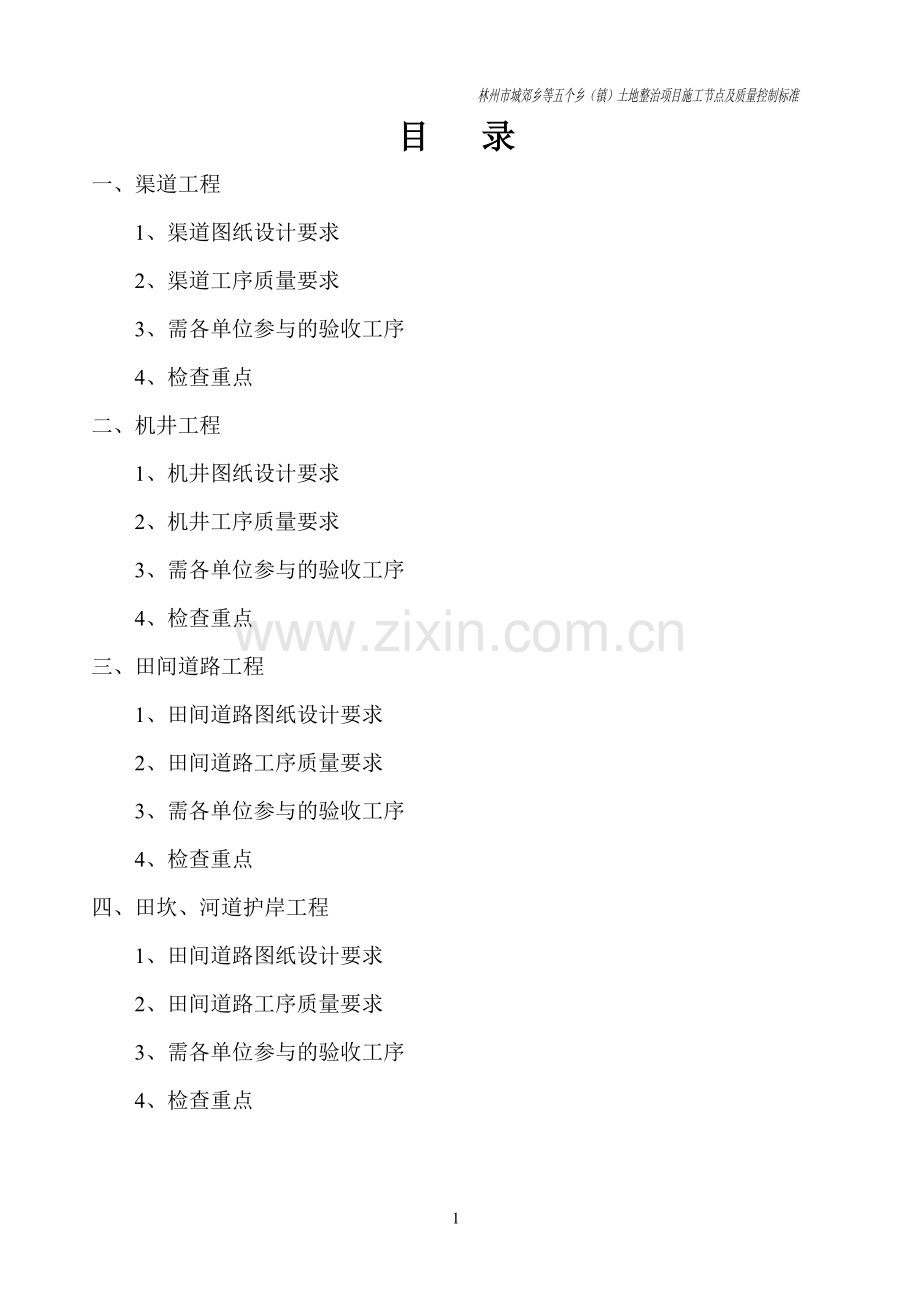

目 录
一、渠道工程
1、渠道图纸设计要求
2、渠道工序质量要求
3、需各单位参与的验收工序
4、检查重点
二、机井工程
1、机井图纸设计要求
2、机井工序质量要求
3、需各单位参与的验收工序
4、检查重点
三、田间道路工程
1、田间道路图纸设计要求
2、田间道路工序质量要求
3、需各单位参与的验收工序
4、检查重点
四、田坎、河道护岸工程
1、田间道路图纸设计要求
2、田间道路工序质量要求
3、需各单位参与的验收工序
4、检查重点

五、高低压线 输变电设备工程
1、高低压线 输变电设备图纸设计要求
2、高低压线 输变电设备工序质量要求
3、需各单位参与的验收工序
4、检查重点

2

林州市城郊乡等五个乡（镇）土地整治项目施工节点及质量控制标准
一、渠道工程：
1、渠道图纸设计要求
1）、渠底压实密度95%。
2）、钢模板抹油后一次成型。
3）、渠道壁、底均为现浇C20砼。
4）、渠顶高出地面0.2m，边坡为1：1。
5）、0.3m*0.3m（内径）渠道底厚0.12m*墙厚0.12m
0.4m*0.4m渠道底厚0.12m*墙厚0.12m
0.5 m*0.5 m（内径）渠道底厚0.12m，渠墙厚0.14m
0.6 m*0.6 m（内径）渠道底厚0.12m，渠墙厚0.14m
1m*1 m（内径）渠道底厚0.12m，渠墙厚0.12m;
渠道毛门、农门砼标号为C25；渠道每6m设一道伸缩缝，缝宽2.5 cm，采用1：2.5水泥砂浆填缝，连接处采用三层5 村cm宽400g/m丙纶布做防水
6）、4 m过田间道涵管、进地涵（[]内标注尺寸为3 m涵管尺寸，进地涵除无砼护栏外其它同田间道涵）
涵管直径（内径）0.6m[0.3m]:两侧浆砌石墙基础高0.3m*长0.9m[0.6m] *宽0.8m，墙中间C15砼垫层厚0.15m*宽0.9m[0.6m]做管座（砼包到两侧管中间部位），两侧浆砌石墙高1 m[0.7m] *（下底宽0.9m[0.6m]上底宽2.1m[1.44m] ）*厚（下底0.4m*上底0.3m），高0.3m*长2.1m[1.44m] *厚0.3m，C15砼高0.2m*宽0.2m*长2.1m[1.44]

2、渠道工序质量要求
基础：渠道基础无乱石、杂物，坑洞分层回填夯实，基础土石方压实系数达到0.95（由实验室现场检测）以上，检测点数每200m不少于3点。
模板：模板表面光洁、无污物、接缝严密，涂刷隔离剂不得采用影响结构性能或妨碍装饰工程施工的隔离剂；稳定性、刚度、强度满足砼施工负载要求；容许偏差：相邻两模板面高差3mm，局部不平5mm，板面缝隙2mm,结构物水平断面内部尺寸±20mm。检测数量：按水平线（或垂直线）均衡布置检测点。总检测点数量：模板面积在100m2以内，不少于20个；100m2以上，不少于30个。
伸缩缝：伸缩缝表面清洁干燥，蜂窝麻面已处理并填平，外露施工铁件割除，铺设厚度均匀平整，搭接紧密。总检查（测）点数一般不少于20个。
混凝土：水泥（出场合格证）、砂、石子复检合格，有实验室出具的砼配比单，每个工作台班留置2组砼试块；混凝土振捣无架空和漏振，无骨料集中现象，运输浇筑时间不超过30min；混凝土养护时表面保持湿润，无时干时湿现象,养护时间原则上不少于14天；表面平整超出规定累积面积不超过0.5%；麻面累积面积不超过0.5%；蜂窝狗洞轻微、少量、不连续，单个面积不超过0.1m2,深度不超过骨料最大粒径,已按要求处理；碰损掉角轻微少量，已按 要求处理；有短小、不跨层的表面裂缝，已按要求处理；无深层及贯穿裂缝。
浆砌石：砂、水泥、石子复检合格，有实验室出具的水泥砂浆配比单，每个工作台班留置2组砂浆试块；砌筑时石块表面清洁湿润；铺浆均匀，无裸露石块砌缝灌浆饱满密实，饱满度≥80%，无架空；伸缩缝表面清洁，铺设厚度均匀平整、牢固，安装紧密、平整无缝，符合设计要求；养护及时，保持21天湿润；砌体宽（厚）度容许偏差+30mm,-20mm；平整度2m靠尺检测不超过30mm；垂直度≤0.5%H；
3、 需各单位参与的验收工序
渠道定位验线；渠道基础土方开挖计量验收；渠道砼工程计量验收；进地涵及田间道涵土方开挖、浆砌石、涵管、混凝土、混凝土管计量验收；农门毛门计量验收；各分部及单位竣工验收
4、 检查重点：
水泥、砂、石子原材料复检报告（检查实验室出具的检测报告）；是否按要求留置砼、砂浆试块并复检合格（检查实验室出具的检测报告）；渠道底部压实系数（由实验室现场检测）；各工序做法、外观尺寸是否与设计相符（现场要求施工队出示施工设计图纸）；渠道伸缩缝是否按设计要求留置；检测单位（实验室）渠道砼实体检测结果；每道工序完成并自检合格后是否向监理单位书面报验。
二、机井工程：
1、机井图纸设计要求
机井：井筒深度300 m；井壁管采用内径377mm、325mm、273mm螺旋钢管，壁厚为6mm；滤管开孔率25%—30%；泵管长度约180m，采用DN100热镀管；井台砼C20，高0.5m，外径0.9m、0.7m，内径0.4m。

机井房：基础承载为要求大于10吨/m2，开挖后验槽；基础挖深0.7m，下部宽大于0.79m；垫层C15砼，宽0.79m，厚0.1m；砖基础宽0.63m、0.5m、0.37m高各0.12m，宽0.24m高0.54m，做砼防潮层至±0.00；平开铁门2.05m*0.96m，窗口0.6m*0.6m；墙厚0.24m，轴线间距3m*3m，砌体砂浆M7.5水泥砂浆，外墙面水泥砂浆打底，白水泥粉刷，屋檐贴红瓷砖做高水线；屋顶C25预留外径Ф500，内径400预留洞做钢筋砼盖板；靠沿一侧做水泥抹面，刻上工程标志编号；靠沿两侧墙面书写土地整理宣传标语。

2、机井工序质量要求
井壁管规格、尺寸：壁管采用内径377mm、325mm、273mm螺旋钢管，壁厚为6mm。
机井深度：误差不超过设计的2/1000
水泵、水泵连接管：水泵型号250QJ50-180/9，水泵连接管DN100mm热镀管
机井房：砂、水泥、石子、砖复检合格，有实验室出具的砼及水泥砂浆配比单，每个工作台班留置2组砼及砂浆试块；基础埋深及主体各部位尺寸符合设计图纸要求；预应力楼板吊装正确，接头和拼缝的砼强度、振捣、养护符合混凝土质量要求。
5、 需各单位参与的验收工序
机井定位；井壁管计量验收；井深度计量验收；出水量计量验收；水泵、连接管计量验收；机井房基础计量验收；机井房主体验收；机井房验收；管道沟及管道验收验收；机井各分部验收、机井竣工验收
6、检查重点：
钢管厚度、材质；井深度；水泵型号；出水量；水泥、砂、石子原材料复检（实验室出具检测报告）；是否按要求留置砼、砂浆试块并复检合格（实验室出具检测报告）；机井房基础验槽、埋深及主体各部位做法、尺寸是否符合设计要求（现场要求施工队出示施工设计图纸）；每道工序完成自检合格后是否向监理单位书面报验。
三、田间道路工程：
1、田间道路图纸设计要求
1）、垫层为有一定级配的砂砾石，压实度≥90%，压实后厚度为18cm ，宽度为路面宽+50cm；路面砼强度C25砼，厚度18cm，设计用商品砼，经指挥部研究改为自拌砼;砼路面每6m切一道伸缩缝，宽为0.6mm—9mm，深度为60—90 mm，用沥青填缝；十字交叉路口相交边缘弧度为R=2000mm；路肩宽度为每边50cm ，路肩边坡1：1.5；
2）、田间道植树，树种胸径4cm棵根杨树，株距为3m，距离路肩下边缘500mm，树坑：500*500*500mm；
查看水泥合格证，复检报告（实验室出具）；石子、砂复检报告、配比单（实验室出具），试块（每台班二组，每组三块）

2、田间道路工序质量要求
垫层：砂石料有一定级配；宽度(路面宽度+1000mm)厚度（180mm）；压实系数达到0.95；检测点数200m不少于3个。
砼路面：砂、水泥、石子复检合格（实验室出具检测报告），有实验室出具的砼配比单，每个工作台班留置2组砼试块（每组3块），实验室出具检测合格报告；留置砼试块（每台班二组，每组三块）并复检合格（实验室出具检测报告）；实验室现场实体检测（钻心取样）；混凝土振捣无架空和漏振，无骨料集中现象，运输浇筑时间不超过30min；混凝土养护时表面保持湿润，无时干时湿现象,养护时间原则上不少于14天；表面平整超出规定累积面积不超过0.5%；麻面累积面积不超过0.5%；蜂窝狗洞轻微、少量、不连续，单个面积不超过0.1m2,深度不超过骨料最大粒径,已按要求处理；碰损掉角轻微少量，已按 要求处理；有短小、不跨层的表面裂缝，已按要求处理；无深层及贯穿裂缝。
路肩、林带：路肩宽度25cm；树坑50cm*50cm*50cm，间距3米，距离路肩下边缘50cm；树种胸径4cm棵根杨树；
3、需各单位参与的验收工序
田间道路定位；道路基底计量验收；田间道路垫层计量验收；砼路面计量验收；路肩林带计量验收；各分部验收及单位竣工验收
4、检查重点：
水泥、砂、石子原材料复检报告（实验室出具检测报告）；是否按要求留置砼试块并复检合格（实验室出具检测报告）；垫层压实系数是否符合要求（由实验室现场检测）；各工序做法、外观尺寸是否与设计相符（现场要求施工队出示施工设计图纸）；路面伸缩缝是否按设计要求留置；检测单位（实验室）路面砼实体检测结果；每道工序完成自检合格后是否向监理单位书面报验。
四、田坎、河道护岸：
1、田坎、河道护岸图纸设计要求
水泥（合格证）复检报告，砂、石子复检报告，砌筑砂浆标号M7.5砂浆配比单、压顶砼标号C25、C20砼配比单，每个台班做2组试块；
田坎：底宽（田坎高*0.3+40cm），田坎上宽40cm，M7.5浆砌块石；压顶C25砼宽0.4m厚0.1m，外侧墙面垂直，内侧坡比为1：0.3
河道护岸：基础宽50cm+0.4H+50cm，厚70cm；墙底宽500+0.4H，墙上宽50cm;墙体M7.5浆砌块石；墙外侧底与基础齐，坡比为1：0.3，墙内侧底距基础内边缘50cm，坡比为1：0.3，压顶砼标号C20，厚5cm，宽50cm。

2、田坎、河道护岸工序质量要求
基础：基础无乱石、杂物，坑洞分层回填夯实
浆砌石挡土墙：砂、水泥、石子复检合格，有实验室出具的水泥砂浆配比单，每个工作台班留置2组砂浆试块；砌筑时石块表面清洁湿润；铺浆均匀，无裸露石块砌缝灌浆饱满密实，饱满度≥80%，无架空；伸缩缝表面清洁，铺设厚度均匀平整、牢固，安装紧密、平整无缝，符合设计要求；养护及时，保持21天湿润；砌体宽（厚）度容许偏差+30mm,-20mm；平整度2m靠尺检测不超过30mm；垂直度≤0.5%H；
砼压顶：水泥（出场合格证）、砂、石子复检合格，有实验室出具的砼配比单，每个工作台班留置2组砼试块；混凝土振捣无架空和漏振，无骨料集中现象，运输浇筑时间不超过30min；混凝土养护时表面保持湿润，无时干时湿现象,养护时间原则上不少于14天；表面平整超出规定累积面积不超过0.5%；麻面累积面积不超过0.5%；蜂窝狗洞轻微、少量、不连续，单个面积不超过0.1m2,深度不超过骨料最大粒径,已按要求处理；碰损掉角轻微少量，已按 要求处理；有短小、不跨层的表面裂缝，已按要求处理；无深层及贯穿裂缝。
3、需各单位参与的验收工序
田坎及河道护岸定位；基槽计量验收；基础计量验收；挡土墙计量验收；砼压顶计量验收；各分部及竣工验收
4、检查重点：
水泥、砂、石子原材料复检报告（实验室出具检测报告）；是否按要求留置砼、砂浆试块并复检合格（实验室出具检测报告）；各工序做法、外观尺寸是否与设计相符（现场要求施工队出示设计图纸）；伸缩缝是否按设计要求留置；检测单位压顶砼实体检测结果（实验室现场检测）；每道工序完成自检合格后是否向监理单位书面报验。
五、高低压线 输变电设备工程：
1、高低压线、输变电设备图纸设计要求
1）、每种材料有出厂合格证，检验报告。
2）、线杆高12m（混凝土杆），埋深1.7m。
3）、线材为JKLGYJ/70^2绝缘线
4）、变压器为铜芯变压器
5）、线杆高度12米，档距按设计图要求为准（现场要求施工队出示）
6）、所用金具均为热镀锌。
配电房
1）、基础深低于原地面52cm。
2）、基础砼垫层C15，宽0.7m*厚0.1m.
3）、砖基础宽0.5m、0.37m各0.12m高、0.24m宽0.24m高。
4）、基础圈梁240*240砼，底筋3Ф16上筋，2Ф12，箍筋Ф6.5@200。
计量表箱过梁24cm*24cm*180cm（长）配筋同上。上圈梁尺寸及配筋同下圈梁
5）、门洞口宽1m（防盗门）；穿墙套管用大于3mm厚钢板焊接，百叶窗用3*30扁铁边框用<50*5角钢焊接，穿墙套管、百叶窗均要求进行热镀锌处理。
6）、层面预制板，设C30砼吊环梁（24cm*30cm*440cm）,配筋为底筋3Ф20+2Ф16，上筋2Ф14。
7）、避需器安装设支架<50*5镀锌角钢，要埋在预埋砼上，预埋砼尺寸为10cm*20cm*24cm。

2、高低压线、输变电设备工序质量要求
线杆、线路：有出场检验合格报告、合格证；电杆坑回填分层夯实，回填后有防沉土台，高度应超出地面300mm，电杆有线路名称、编号，3m处有埋深标志；直线杆顺线路方向位移不超过设计档距的5%，横向位移≦50mm倾斜度不大于1/2杆稍直径；转角杆紧线后不应向内角倾斜，拉线侧倾斜不应使杆稍位移大于杆稍直径；终端杆紧线后不应向拉线反方向倾斜，拉线侧倾斜不应使杆稍位移大于杆稍直径；拉线抱箍装设在相对应的横担下方，拉线夹角不小于45°，特殊情况不小于30°，拉线穿公路时对路面中心距离不应小于6m，且对路面的最小距离不应小于4.5m，拉线中间应加绝缘子，距地高度不小于2.5m，地面范围设置保护管，拉线采用UT型时线夹螺栓需留1/2螺杆丝扣长作日后调线用，所用金具、绝缘子、横担等应进行热镀锌；导线连接一个档距只允许有一个接头。
配电房：砂、水泥、石子、砖复检合格，有实验室出具的砼及水泥砂浆配比单，每个工作台班留置一组砼及砂浆试块；基础埋深及主体各部位尺寸符合设计图纸要求；预应力楼板吊装正确，接头和拼缝的砼强度、振捣、养护符合混凝土质量要求。
变电设备：有出厂说明书、产品合格证，密封良好无漏油渗油，铭牌清晰，套管光洁无裂纹，附件备件齐全。接地电阻不大于4Ω。
3、需各单位参与的验收工序
线路定位；电杆、电杆坑计量验收；线路（线路材质、安装）计量验收；配电房基槽计量验收；配电房主体验收；配电房验收；变电设备（变压器等）计量验收；各分部验收及单位竣工验收
检查重点：
每种材料均应有出厂合格证，检验合格报告；线杆是否为高12m（混凝土杆），埋深1.7m；线材是否为JKLGYJ/70^2绝缘线；变压器是否为铜芯变压器；线杆档距、线材直径是否符合设计图纸要求（现场要求施工队出示设计图纸）；所用金具是否均为热镀锌。
变电房：水泥、砂、石子原材料复检报告（实验室出具检测报告）；是否按要求留置砼试块并复检合格（实验室出具检测报告）；各工序做法、外观尺寸是否与设计相符（现场要求施工队出示施工设计图纸）；每道工序完成自检合格后是否向监理单位书面报验。
