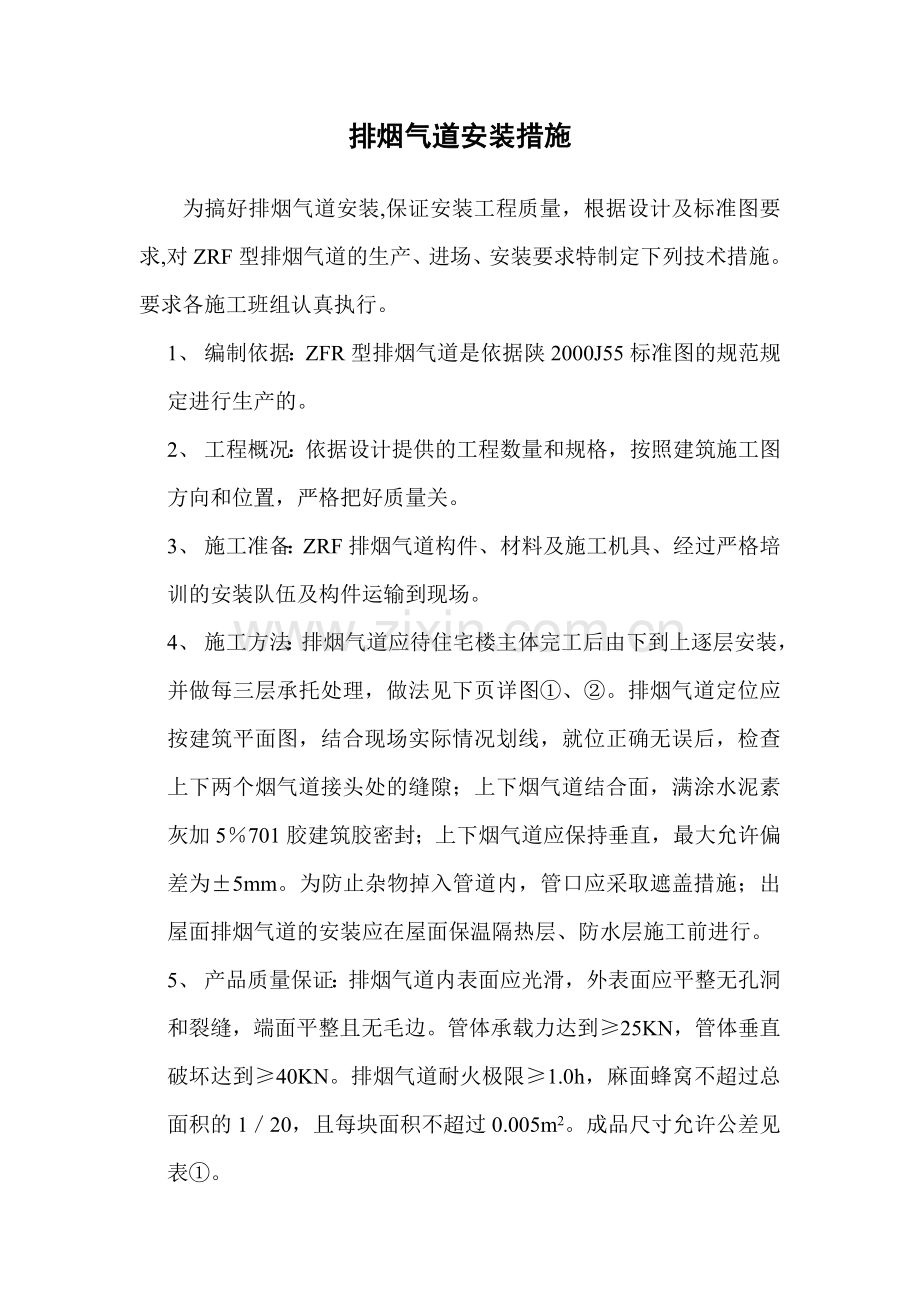

排烟气道安装措施

为搞好排烟气道安装,保证安装工程质量，根据设计及标准图要求,对ZRF型排烟气道的生产、进场、安装要求特制定下列技术措施。要求各施工班组认真执行。
1、 编制依据：ZFR型排烟气道是依据陕2000J55标准图的规范规定进行生产的。
2、 工程概况：依据设计提供的工程数量和规格，按照建筑施工图方向和位置，严格把好质量关。
3、 施工准备：ZRF排烟气道构件、材料及施工机具、经过严格培训的安装队伍及构件运输到现场。
4、 施工方法：排烟气道应待住宅楼主体完工后由下到上逐层安装，并做每三层承托处理，做法见下页详图①、②。排烟气道定位应按建筑平面图，结合现场实际情况划线，就位正确无误后，检查上下两个烟气道接头处的缝隙；上下烟气道结合面，满涂水泥素灰加5％701胶建筑胶密封；上下烟气道应保持垂直，最大允许偏差为±5mm。为防止杂物掉入管道内，管口应采取遮盖措施；出屋面排烟气道的安装应在屋面保温隔热层、防水层施工前进行。
5、 产品质量保证：排烟气道内表面应光滑，外表面应平整无孔洞和裂缝，端面平整且无毛边。管体承载力达到≥25KN，管体垂直破坏达到≥40KN。排烟气道耐火极限≥1.0h，麻面蜂窝不超过总面积的1／20，且每块面积不超过0.005m2。成品尺寸允许公差见表①。
6、 产品保护措施：为减少破损，搬运时要轻抬轻放；汽车运输时，管道两端要用木方垫起，木方距离端面300㎜；排烟气道堆放场地应平整，管道按规格型号分别堆放，堆放高度不大于2m。
7、 安全文明施工：参加公司施工队或班组的各种安全技术交底，必须做到持证上岗，遵守本工种安全操作规范，文明施工。
成品尺寸允许公差（㎜）
长度
壁厚
截面外廊公差
截面对角线
垂直度
直线度
长边
短边
－9
＋4
－6
－4
±9
±14
±15
表①

承托详图①平面图 承托详图②立面图

中天凯丽大厦项目部
2002年5月18日
排烟气道安装措施补充

一、 排烟气道每隔三层在楼板处用角钢承托，并加短筋φ8（长度根据洞口筋与烟气道距离确定）与楼板内钢筋焊接，焊缝h＝5，焊缝L≥30㎜。
二、 焊工应持证（复印件）上岗。
三、 烟气道安装施工应严格遵照陕2000J55标准及排烟气道安装措施进行。

中天集团凯丽大厦项目部
2002/6/11
