DIY-51单片机数码管闹钟
淘宝链接：

包括以下物品：
· 写好程序的CPU（AT89C2051）
· PCB板
· PCB元件
· 原理图
· 51汇编源程序
元件清单：

型号
数量
PCB编号
1
MINI USB
1
J1
2
5.1K (绿棕红)
5+2
R1-R5
3
620欧姆 （蓝红棕）
8
Ra-Rg、Rdp
4
1N4148
1
D5
5
DS1302
1
U2
6
22p
2
C8-C9
7
32768Hz晶振
1
Y2
8
跳线 16.2mm
1

9
跳线 9.6mm
1

10
跳线(32768晶振固定)
1

11
0.1uF（104）
1
C4
12
1u（105）
1
C5
13
2SA1015
5
Q1-Q5
14
数码管座
1

15
DIP20座
1

16
12MHz晶振
1
Y1
17
30p
2
C6-C7
18
微动开关
2
SW、SWJ
19
电池座
1

20
220uF 或 330uF
1
C3
21
5V蜂鸣器
1
BZ1
22
2032-3V电池
1
BT1
23
四位七段LED
1
DS1
24
AT89C2051
1
U3
25
PCB
1

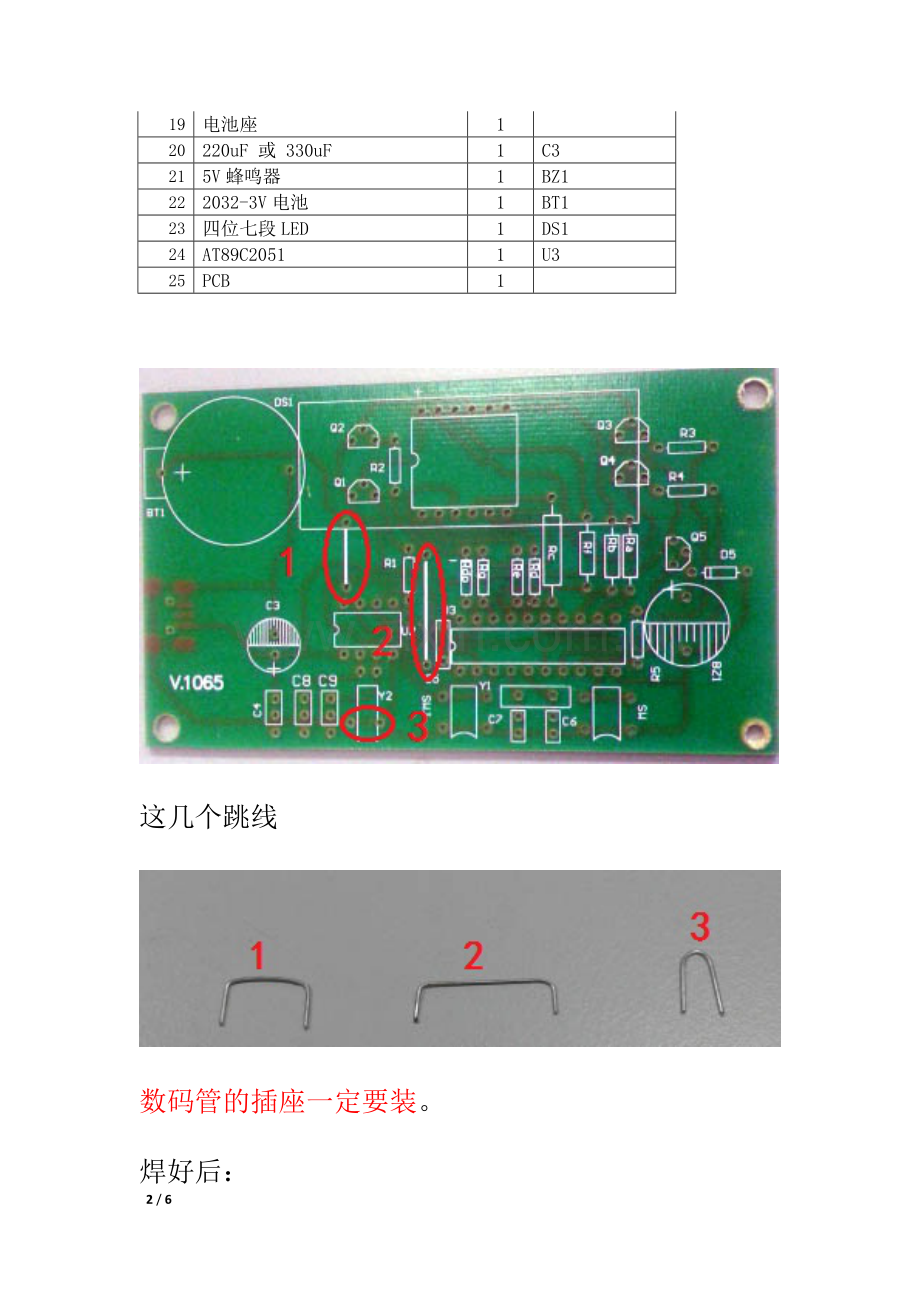

这几个跳线

数码管的插座一定要装。
焊好后：

后加的5.1K电阻：小时位有余晖，加后消除，不加应该也可以

3号跳线和32768Hz的晶振外壳焊上，使外壳接地

电源口是标准的MINI USB接口，可以用手机充电器或GPS的充电器。

C8和C9的说明：由于32768Hz晶振的负载电容不同，会使时钟有点偏差，这两个电容可以微调频率，如果晶振的负载电容是6pF，因为DS1302内部也是6pF，那这两个电容就可以不装了，如果负载电容不同，那这两个电容值也不同。另外在程序上也有时间微调的功能。
注意：蜂鸣器是分正负极的，焊的时候请注意，焊好后撕掉上面的贴纸。
关于第一次上电：
第一次上电前DS1302时钟芯片默认是不走时的，所以就是装上后备电池，时间也是不走，需要CPU写指令到DS1302，一旦写过，如果有后备电池供电，断电后时间也一直走了。每次通电CPU会检查DS1302的状态，如果是停状态，则初始化DS1302并写入初始时间14：59：59
走时不准的处理：
时钟有关的元件是：Y2、C8、C9。走时偏快可适当加大C8、C9电容，反之减小电容或取消电容。
如果偏差过大，说明Y2误差过大，只能更换Y2。
另外：我们已经匹配过电容。还可以在设置中调整走时误差。
数码管上出厂保护膜可以撕掉
使用说明：

SW--------进入设置按钮
SWJ-------显示时间时：长按----显示当前秒
闹铃时： 按两秒闹铃停止，或1分钟后自动停止
设置时： 改变设置
（进入设置后如果长时间没有设置，自动退回到当前时间）

SW按第一次，修改当前小时（进入后按SWJ改变，下同）
SW按第二次，修改当前分钟
SW按第三次，修改闹铃小时
SW按第四次，修改闹铃分钟
SW按第五次，闹铃开关（OFF关 ON开）
SW按第六次，每天时间微调 （“-nn”表示每天要减nn秒，“-|nn”表示每天要加nn秒）
SW按第七次，设置显示屏的类型（1、2）秒点不显示时改变此项
SW按第八次，保存设置并退出到时间显示
