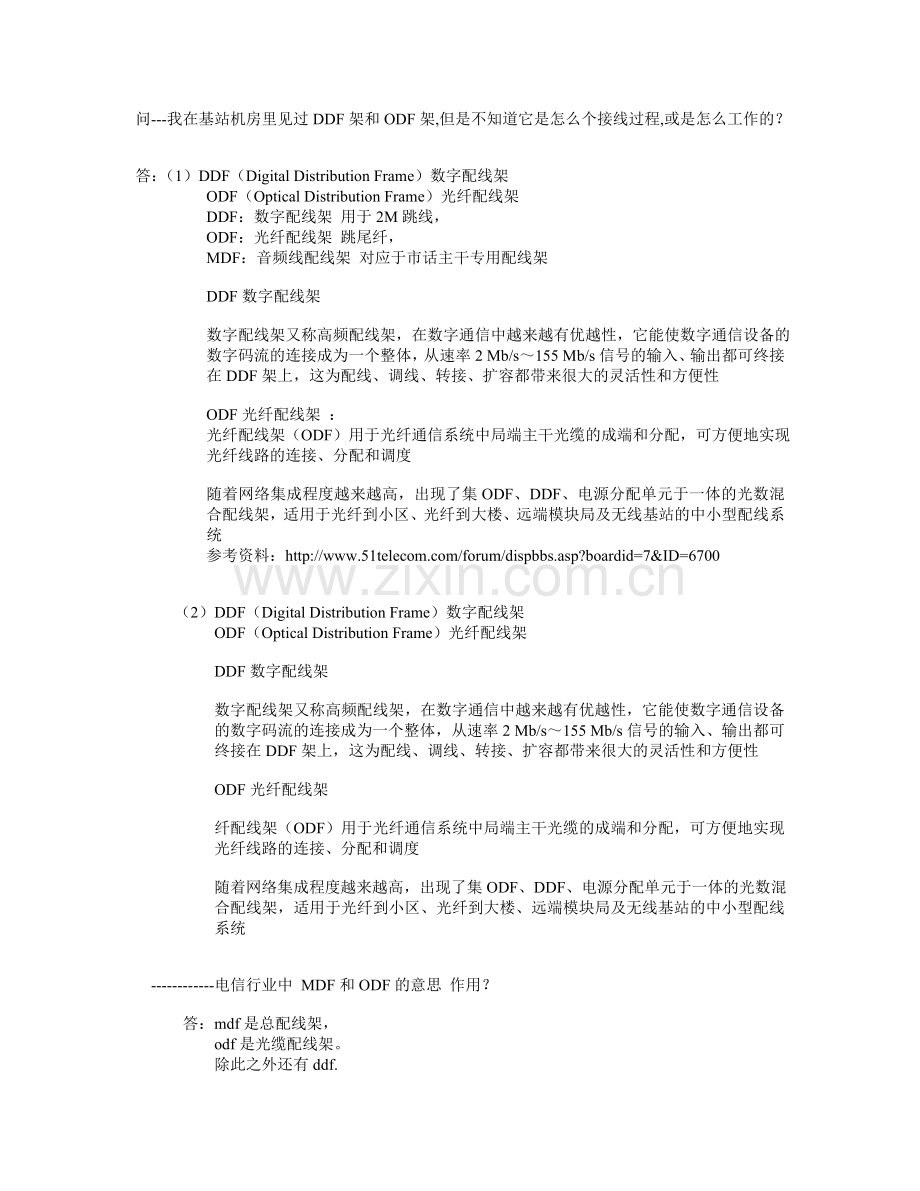

问---我在基站机房里见过DDF架和ODF架,但是不知道它是怎么个接线过程,或是怎么工作的？

答：（1）DDF（Digital Distribution Frame）数字配线架
ODF（Optical Distribution Frame）光纤配线架
DDF：数字配线架 用于2M跳线，
ODF：光纤配线架 跳尾纤，
MDF：音频线配线架 对应于市话主干专用配线架

DDF数字配线架

数字配线架又称高频配线架，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性

ODF光纤配线架 ：
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度

随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
参考资料：

（2）DDF（Digital Distribution Frame）数字配线架
ODF（Optical Distribution Frame）光纤配线架

DDF数字配线架

数字配线架又称高频配线架，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性

ODF光纤配线架

纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度

随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

------------电信行业中 MDF和ODF的意思 作用？

答：mdf是总配线架，
odf是光缆配线架。
除此之外还有ddf.
通俗的说他们都是配线的交接设备。mdf准确的说应当是总配线架（main distributionframe），用于传输音频，它一端连接用户线一端连接交换机，主要用于固定电话线的配线，ddf（digital distribution frame）为数配，用于数字终端设备或程控交换机数字信号的配线与转接，odf（optical fiber distribution frame）为光配，用于光缆干线和区域光缆线路的连接、调线和测试。

---------------什么是开放文件格式

答：
ODF格式（OpenDocument Format，开放文档格式）是基于XML的纯文本格式，这与传统的二进制格式不同。ODF格式最大的优势在于其开放性和可继承性，基于ODF格式的文档在许多年以后仍然可以被最新版的任意一款办公软件打开使用...

ODF格式（OpenDocument Format，开放文档格式）是基于XML的纯文本格式，这与传统的二进制格式不同。ODF格式最大的优势在于其开放性和可继承性，基于ODF格式的文档在许多年以后仍然可以被最新版的任意一款办公软件打开使用，而传统的基于二进制的封闭格式的文档在多年以后可能面临的问题是：由于办公软件的升级或者原先的办公软件公司的倒闭导致老的文档不能够再使用，显然这对于用户而言将面临可怕的数据损失，这是用户所不能容忍的，而开放的ODF格式将很好地解决这一问题。OpenDocument作为标准文档格式，由OASIS（The Organization for the Advancement of Structured Information Standards，结构化 信息标准推动组织）负责制定，它的目的是改变目前办公软件相互封闭、文档格式互不兼容 的糟糕情况。ODF格式可以让不同程序、平台之间都自由地交换文件而不需要理会是何种应 用程序所产生的文件，其主要的支持厂商是Corel、IBM、Opera、甲骨文、红帽以及国内软 件厂商中文2000公司等。

关于配线箱===
光纤配线箱适用于用户端的终端接入，适用与光通讯设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。也适用于光缆和配线尾纤的保护性连接。

关于接续盒===
光缆接头盒是用于野外光缆网络的架空、管道人井、地下直埋接续或保护接头的配线设备。
关于终端盒===
光缆终端盒是小芯数光缆与终端的连接设备，具有光缆固定、熔接功能，始终接光缆的作用。
关于配线架===
用于大容量交换局，CATV光纤系统以及光纤接入网中局端主干光缆的成端和分配，可以方便地实现光纤线路的连接、分配与调度。
关于综合柜===
J-NET-WDF-A系列网络机柜是专为网络、电力、电子方面应用而设计。广泛适用于电脑计算机数据网络、通信机房、传呼、布线、PA广播系统、音响系统、银行、金融、地铁、机场工程、铁路控制系统等方面。（是一个空的柜子）
关于交接箱===
光缆交接箱是室外光缆接入网中主干光缆与配线光缆节点处实现室外光纤配线的设备，可以实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。
（1）什么叫跳纤，为什么要跳纤，跳纤有什么的好处？

（2）2M线落地，此处“落地”什么意思

（3）“西收东发”到底是个什么样的规定

答：----跳纤就是跳接光纤，比如说把通往两个方向的光纤连接起来。
落地就是下2M，电缆布放到DDF上

----跳纤一般用在光缆交接箱中
例如从某机房放一48芯光缆至交接箱，从交接箱放一8芯光缆至用户。两条光缆在交接箱内用尾纤连接是为跳纤。这样做的益处，可以节省投资不用开通一个业务就去放缆到机房

----落地，也可以是下业务端吧

----跳纤：是带２个接头的FC/PC/SC/SC2/APC等等一段光纤

尾纤：是带１个接头的FC/PC/SC/SC2/APC等等一段光纤，一般将跳纤一剪，就成２段尾纤

（FC 为金属螺旋的
SC为矩形塑料的
ST为金属卡口式的

跳线是用来连接两根光纤线的接头,根据不同的角度和外壳又分为很多类型,如 FC/PC,FC/APC,SC/PC,LC/PC等,前面的是壳体类型,后面表示角度,PC是平面,APC有角度.

大体上来说跳线就是连接头
尾线就是连接头的一半的部分
虽然不怎么准确，但是我想这样你很好理解
详细的你可以去查资料我想）

-----落地２Ｍ：是指该２Ｍ在本地终结不是转接电路

Ｗ＆Ｅ是说ＳＤＨ的ＡＤＭ设备的光群路，一般左侧为Ｗ右侧为Ｅ，在工程开通的时候，要Ｗ接Ｅ。

ＥＣＣ是嵌入式数据通道，专指网管通道，对应字节为：Ｄ１～Ｄ１２

-----跳纤顾名思意是光纤要经过转接的才算啊，而落地就是2M在本地下电路就叫落地啊

（ 跳纤”问题的探讨及解决(1)（梁少荣、蓝建南） 随着网络技术的不断发展，光缆以其优越的传输特性在有线电视网络中得到了广泛的应用。但在实际的光缆工程设计当中，人们考虑的多是光缆材料及芯数的选择，光节点的选定、分光比的计算等等，却往往忽略了一个很重要的环节，那就是光缆熔接点处的“跳纤”问题。以下本文就“跳纤” 问题的产生及其影响进行探讨并提出相应的解决办法，供同行们参考。
1“跳纤”问题的产生 “跳纤”问题指的是光缆对接时，其固定在光缆熔接盒某熔接盘上的某一松套管中光纤在— 一对应熔接后仍有富余，不得不跳到其它熔接盘去，造成两熔接盘紧密相连，致使无法打开的情况。例如：某熔接点处，输人为一条36芯光缆，其光纤为12B1×3（即有三根各含12芯的松套管），输出为32 芯（SBI×4），及 4芯（4B1×1）两根光缆，那么在熔接时，无论如何排列，仍将出现一含8芯的松套管内有4芯光纤不得不跳到另一个熔接盘中，产生了所谓的“跳纤”。
2“跳纤”问题对今后工作的影响“跳纤”的存在将给今后维护带来极大的困难。由于有线电视网络是面向用户的，具有光节点数目多且密集，光节点处进出的光缆多等特点，而且有线电视网络是新兴网络，考虑到未来多功能综合业务的开展，光节点处预留芯数较多。今后当我们要使用这些预留芯时，必须将光缆熔接盒重新打开，对预留纤进行熔接，同时还得保证信号不中断，另外，失去松套管保护的“跳纤”很易折断，使得熔接操作无法进行。
3“跳纤”问题的解决 既然“跳纤”的存在会给今后工作造成被动，那么如何解决它呢？由于光缆熔接盒容积有限，每个光纤熔接盘最多可放24芯，只用一个熔接盘放下所有纤芯显得不切实际，即使放得下也是缠成一团，同样不利于工作。 注意到“跳纤”产生的原因是由于每根松套管所含光纤数不恰当引起，那么我们是否可从改变每根松套管所含光纤数着手呢，答案是肯定的。例如前面所举的例子，如果我们能将那条32芯光线改为 12B1×2＋8B1（即有两条含12芯及一条含8芯的松套管），则此时我们可将36芯光缆第一、二条12 芯的松套管对应32芯光缆的第一、二条12芯松套管，36芯光缆第三条12芯松套管对应32芯光缆的8芯松套管及4芯光缆的4芯松套管，这样就不会出现“跳纤”现象。 因此，在设计时必须注意以下几个原则

：( 1)由后往前原则。设计光线每根松套管所含芯数时应从后往前进行推算，即是从光键路最末端的那段光缆开始设定，然后逐渐往前推算。
( 2)偶数原则，每根松套管所含光纤均为偶数，最大不超过12芯。

(3)就大不就小原则。也就是说能用每管12芯的尽可能用。因为这样能节省材料消耗，降低成本；
( 4)工作要做在前面，倘若等到光线已经生产完毕再想改动，将为时已晚。）

-----------跳纤是怎么实现的，是在法兰盘里还是在光端机里。请具体讲解。
还有155/622的光端机怎么戴63个2M阿。

答：（X）DF的作用就是跳接。所以光信号的跳接在ODF中完成，电信号的跳接在DDF完成。

155M

STM-1：Synchronous Transmission Module level one（1级同步传输模式）

1级同步传输模式（STM-1）是 SDH ITU-T 光缆网络的传输标准。它的传155.52Mbit/s
由63*2M ＋ 一些填充BIT复合而成。
同理，622M就是STM－4。由4*63*2M ＋ 一些填充bit复合。
简单来说，一块155M的光板可以传输155M容量，如果加上一块支路板，通过交叉连接 ，就可以下2M业务，一共可以下63个2M。

拿华为的Metro1000（155/622H）来说，线路速率是622M，也就是说可以有4个VC4。如
果要出63个2M（1个VC4），从硬件上说得有2M盘，意思就是要把这1个VC4从线路交叉到支路。Metro1000的2M支路盘有2种，一种盘出48个2M，一种是出16个2M。带63个2M就须占用2个槽位。具体交叉如何做就简单了

------跳纤一般是跳接光纤的简称。

跳纤通常是在ODF架之间的光纤。设备到ODF架的光纤通常就称为设备纤。

ODF是光纤分配架的意思。

跳纤一般都是在ODF上，不过同一机框内的单板之间的连纤如果经过了架顶的小ODF分配单元，有的时候也称为跳纤，同一个架内没有经过ODF的经常叫做内部连纤。

------跳纤不在法兰盘完成。通常也不在光端机里完成，这里的光端机指的是一个子框内。
63个2m的问题比较的复杂，你需要看SDH的原理。

-=============跳纤和尾纤到底有什么区别呀？===========跳纤是双头的尾纤是单头的
-----------什么是光纤跳线

答：==========光纤主要分为两类：
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤使用注意！

光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。R>一般的情况下，短波光模块使用多模光纤（橙色 的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

--------------什么是光纤软跳线

================我在查阅 有 关 光 纤 网 络 的 资 料 时， 发 现 有" 光 纤 软 跳 线" 这 一 名 词， 我 不 知 道" 光 纤 软 跳 线" 是 做 什 么 用 的， 为 什 么 光 纤 还 会 有 跳 线 呢 ？
---- 光 纤 的 传 输 是 单 方 向 的， 也 就 是 说 一 根 光 纤 只 能 单 向 地 传 输 数 据， 所 以 在 两 个 计 算 机 间 如 果 连 接 光 纤 的 话， 必 须 至 少 是 两 根 光 纤， 一 根 发 送 数 据， 一 根 接 收 数 据。 一 般 的 光 纤 又 分 为2 芯 光 纤、4 芯 光 纤、6 芯 光 纤、8 芯 光 纤 等，2 芯 光 纤 就 是 把 两 根 光 纤 绑 在 一 起 做 成 一 根， 这 是 光 纤 传 输 介 质 的 最 低 要 求，4 芯 光 纤、6 芯 光 纤、8 芯 光 纤 则 把 更 多 的 光 纤 绑 在 一 起 做 成 一 根， 可 以 连 接 到 多 个 计 算 机。 一 般 来 说， 多 芯 的 光 纤 并 不 直 接 连 接 到 计 算 机 的 网 卡 上， 而 是 连 接 到 一 种 叫 做 光 端 器 的 设 备 上。 还 有 一 种 光 纤， 就 是 光 纤 软 跳 线， 其 实 光 纤 软 跳 线 也 是 光 纤， 并 不 是 一 般 常 识 中 的 那 种 跳 线， 一 根 光 纤 软 跳 线 中 只 含 有 一 根 光 纤， 只 能 进 行 单 向 的 数 据 传 输， 其 作 用 就 是 连 接 光 端 器 和 计 算 机 上 的 网 卡， 一 般 一 个 计 算 机 需 要 两 根 光 纤 软 跳 线， 一 根 发 送 数 据， 一 根 接 收 数 据。 这 样， 同 时 使 用 多 芯 光 纤 和 光 纤 软 跳 线， 就 可 以 把 光 纤 和 计 算 机 连 接 起 来， 所 以 光 纤 软 跳 线 是 必 须 要 使 用 的。 当 然， 光 纤 软 跳 线 还 可 以 作 为 交 换 机 之 间 的 连 接 线 路， 甚 至 可 以 不 使 用 多 芯 光 纤， 而 直 接 使 用 两 根 光 纤 软 跳 线 代 替2 芯 光 纤， 这 样 可 以 使 网 络 的 成 本 降 低， 但 是 网 络 线 路 出 问 题 的 可 能 性 会 变 高。

-----------1. 什么是多模光纤？什么是单模光纤？他们的应用场合？
光是一种电磁波，它在光纤中的传播属于介质圆波导，当光线在介质的界面发生全反射是，电磁波被限制在介质中，这种波型成为导波或导模。对给定的导波和工作波长，存在多种满足全反射条件的入射情况，称为导波的不同模式。将光纤按照传输模式分类，有多模光纤和单模光纤之分。多模光纤可以传输若干个模式，而单模光纤对给定的工作波长只能传输一个模式。
多模光纤多用于传输速率相对较低，传输距离相对较短的网络中，如局域网等，这类网络中通常具有节点多，接头多，弯路多，而且连接器、耦合器的用量大，单位光纤长度使用光源个数多等特点，使用多模光纤可以有效的降低网络成本。单模光纤多用于传输距离长，传输速率相对较高的线路中，如长途干线传输，城域网建设等。

------------什么叫尾纤?
答：===
（1）、跟跳线有一点区别，就是它只有一头有连接头，型号可以有多种像fc/upc ，sc/upc，或是apc，另一头不带连接头用来和耦合器呀或别的什么熔接在一起
（2）、“另一头不带连接头用来和耦合器呀或别的什么熔接在一起。”这句是错的另一头应该是和光缆熔接的
法兰盘不过是固定光缆、尾纤、耦合器的盒子
（3）、一端接适配器，另一端应该是和光缆直熔，然后端接耦合器,再连接光纤跳线!
尾纤是连接光缆用的，他只有一个连接头，可以理解为光纤跳线断成两断，就成尾纤了。
（4）、法兰盘指的是适配器(adapter).是连接跳线或尾纤的.耦合器(coupler)是一种光器件,不 是一回事.固定光缆、尾纤、适配器的盒子叫熔接盘.可以放在终端盒.继续盒.配线架等里面的
（5）、看样子各个行业里术语是不统一的，对于器件商来说，是一种器件（不管是什么器件）他的外面留有的光纤叫尾纤，例如一个隔离器，它的二个尾巴叫尾纤。这时候用户可以根据自己的要求要尾纤是裸纤、900um的luboo，还是3mm的紧套（松套）缆，要fc、sc、st、lc等/apc、upc、pc接头。可能在工程里尾纤只是指跳线切断成为两个尾纤。
（6）、现在施工中好多尾纤都是用光纤跳线一分为二来做的。因为一般原厂不大批制作定长的尾纤，都是先下定单后生产，但这样周期就拖长了，特别是进口产品，所以一般都直接用跳线一分为二来当作尾纤来用。一头是耦合器，一头就是光纤。
（7）、尾纤实际就是把跳从中间断开，然后用自身的一个连接头接到耦合器上，断开地方的将它与光缆熔接在一起，一根跳线可以做四根尾纤。 --------==========得看跳线有几个头吧？只有2个头的，你怎么分成4根尾纤呢？-===========-----很多跳线尤其是多模的都是双芯的.
（8）、尾纤的作用主要是用于连接光纤两端的接头,尾纤一端跟光纤接头熔接,另一端通过特殊的接头(st,sc,lc,mtrj)跟光纤收发器或光纤模块相连,构成光数据传输通路.其中st接头一般都是先用耦合器转接,再连接到光纤收发器或光纤模块上.如果选择sc,lc,mtrj头,则可以直接插入到光纤模块中,但一般不推荐这样做.选择尾纤时,要注意它跟光纤的规格相配,其中有多模光纤和单模光纤之分,而尾纤一般需从成型的光纤跳线中一断为二.

----------------一端和光纤熔接，别一端是不是除了接在耦合器上还可以接带模块的交换机？
=============答:不错！

-----------在有线电视中什么叫“中继段”？
===========答：信号加强。

-------------------光缆中继段测试，这个光缆中继段的具体定义是什么呀？
===========答：（1）、光纤从发的一头到收的一头.

(2)、中继段的全称叫做“光再生中继段”这样楼主是否可以更清楚地理解中继段的含意了？ ====您的解释好像不对，中继段本身的定义对应的应为中继光缆

(3)信产部给我解释为传输机房至传输机房只间为中继段,一段市管项目是没有中继段的
------------------在定额中如何套用，比如接入网中的光缆熔接的测试属于这个吗？
===========答：光缆熔接时本身是含测试的,请查看定额解释1和定额解释2.
------------------请问什么是中继器？现在还使用吗？
===========答：继器（Repeater）工作于OSI的物理层，是局域网上所有节点的中心，它的作用是放大信号，补偿信号衰减，支持远距离的通信。

中继器是一个小发明，它设计的目的是给你的网络信号以推动，以使它们传输得更远。它就像马拉松比赛中的饮料站。当信号通过中继器时，网络信号拿起一杯饮料，喝一口，将剩下的泼到自己头上，抛掉杯子，如果确信没人看见它们，就跳上一辆车。

由于传输线路噪声的影响，承载信息的数字信号或模拟信号只能传输有限的距离，中继器的功能是对接收信号进行再生和发送，从而增加信号传输的距离。它是最简单的网络互连设备，连接同一个网络的两个或多个网段。如以太网常常利用中继器扩展总线的电缆长度，标准细缆以太网的每段长度最大185米，最多可有5段，因此增加中继器后，最大网络电缆长度则可提高到925米。一般来说，中继器两端的网络部分是网段，而不是子网。

中继器可以连接两局域网的电缆，重新定时并再生电缆上的数字信号，然后发送出去，这些功能是ISO模型中第一层--物理层的典型功能。中继器的作用是增加局域网的覆盖区域，例如，以太网标准规定单段信号传输电缆的最大长度为500米，但利用中继器连接4段电缆后，以太网中信号传输电缆最长可达2000米。有些品牌的中继器可以连接不同物理介质的电缆段，如细同轴电缆和光缆。中继器只将任何电缆段上的数据发送到另一段电缆上，并不管数据中是否有错误数据或不适于网段的数据。

============ 现在也用

中继器是个网络互联设备，功能单一。

（1）、工作在物理层，就是看的见的东西。
主要用来加强信号的。一般信号传输较远时使用。 相当于放大器。
现在几乎没什么作用，因为HUB和交换机都有放大信号的功能。而且还不贵。

中继器没用过，多钱不清楚，不过一定很便宜。
因为一个5口HUB，才30元左右，一个5口交换机一般的也超不过60元，所以咯，呵呵……中继器很便宜的。

（2)、中继器是第一层（物理层设备），用来增加信息传输的长度（就是在中途扩大信号，类似电视塔那种）

（3）、中继器（Repeater）工作于OSI的物理层，是局域网上所有节点的中心，它的作用是放大信号，补偿信号衰减，支持远距离的通信。
中继器是一个小发明，它设计的目的是给你的网络信号以推动，以使它们传输得更远。它就像马拉松比赛中的饮料站。当信号通过中继器时，网络信号拿起一杯饮料，喝一口，将剩下的泼到自己头上，抛掉杯子，如果确信没人看见它们，就跳上一辆车。
由于传输线路噪声的影响，承载信息的数字信号或模拟信号只能传输有限的距离，中继器的功能是对接收信号进行再生和发送，从而增加信号传输的距离。它是最简单的网络互连设备，连接同一个网络的两个或多个网段。如以太网常常利用中继器扩展总线的电缆长度，标准细缆以太网的每段长度最大185米，最多可有5段，因此增加中继器后，最大网络电缆长度则可提高到925米。一般来说，中继器两端的网络部分是网段，而不是子网。
中继器可以连接两局域网的电缆，重新定时并再生电缆上的数字信号，然后发送出去，这些功能是ISO模型中第一层--物理层的典型功能。中继器的作用是增加局域网的覆盖区域，例如，以太网标准规定单段信号传输电缆的最大长度为500米，但利用中继器连接4段电缆后，以太网中信号传输电缆最长可达2000米。有些品牌的中继器可以连接不同物理介质的电缆段，如细同轴电缆和光缆。中继器只将任何电缆段上的数据发送到另一段电缆上，并不管数据中是否有错误数据或不适于网段的数据。

参考资料：
回答者：蜜儿糖水 - 举人 四级 11-18 21:43
========楼上说的很多,我就一句话:中继器是网线过长导致网络信号减弱而加强信号用的,相当于扩大器,简单明了,知道了么,哈哈,该喝杯咖啡了

----------耦合器的作用：

======1.避免干扰由输出通道传入控制微机
2.吸收尖峰干扰信号，所以具有很强的抑制噪声干扰能力
3.作为开关时，耐用，可靠性高和高速
4.作高压开关，信号隔离转换脉冲系统间的匹配
5.光耦合器的功能是把一个或多个光输入分配给多个或一个光输出。这种器件对光纤线路的影响主要是附加插入损耗，还有一定的反射和串扰噪声。耦合器大多与波长无关，与波长相关的耦合器专称为波分复用/解复用器。

1、常用耦合器的类型：

图（a）Y型耦合器　这是一种3端耦合器，其功能是把一根光纤输入的光信号按一定比列分配给两根光纤，或把两根光纤输入的光信号组合在一起，输入一根光纤。这种耦合器主要用做不同分路器的功率分配器或功率组合器。

图（b）4端口耦合器　这是一种2×2＝4端耦合器（又称2×2星状耦合器），用来完成光功率在不同端口间的分配。它可用做定向耦合器或分路器，但不能做合路器。

图（c）星状耦合器　这是一种n×m耦合器，其功能是把n根光纤输入的光功率组合在一起，均匀地分配给m根光纤，m和n不一定相等。这种耦合器通常用做多端功率分配器。

图（d）波分复用器（也称合波器/分波器）前述光耦合器均只涉及光功率的分配，而波分复用器涉及多个不同波长的信号进行结合（合波器）或分离（分波器）的功能，因而不仅涉及光功率的分配，还涉及不同波长的分配，因而可以看做是一种特殊形式的光耦合器。

2、基本结构

耦合器的结构有许多种类型，其中比较实用和有发展前途的有光纤型、微器件型和波导型。

（1）光纤型　全光纤型耦合器的制造方法有熔锥和研磨法两种类型。

①、熔锥型光纤耦合器。把两根或多根光纤排列，用熔拉双锥技术制作的各种器件。这种方法可以构成Y型耦合器、定向耦合器和波分解复用器等。它是将两根或多根光纤，把涂覆盖层去掉清洗干净后，拧绞成麻花状，然后在加热熔融状态下边加热边向两边拉伸而成，中间部位是哑铃状的双锥体。它的工作原理是这样的：在双锥体的前半部，随着光纤逐渐变细，原来在光纤中传播的芯模逐渐变成包层模并向前传播。在双锥体区光信号已使所有光纤“公有化”了，即发生光耦合。在双锥体后半部分，随着光纤逐渐变粗，包层模又逐渐转变为模芯，使光功率分配到各个光纤中，这就是多纤星状耦合器的工作原理。多纤星状耦合器的制造工艺和所选用设备都比较简单，而光纤根数又可任意选定，因此，这种光纤耦合器将会得到极大的发展。随着光纤通信向深层的发展，光纤耦合器将在光纤用户网以及光纤居域网中得到大规模的应用。

②、研磨型光纤耦合器　研磨型光纤耦合器制作过程是，将两根光纤一边的包层磨掉大部分，剩下很薄的一层，然后将两根光纤经研磨的一侧拼合在一起，中间涂上一层折射率匹配液，于是两根光纤可以通过包层里的消失场发生耦和，得到所需的偶合功率。通常，为了有较好的耦和效率，要求剩下的包层极薄（几微米）。由于其耦合原理也是利用消失场耦合，因而其特性和原理类似于上述熔锥型光纤耦合器，但其制造技术不易控制，不如熔锥型光纤耦合器那么简单容易。

（2）微器件型　用自聚焦透镜和分光片（光部分透射，部分反射）、滤光片（一个波长的光透射，另一个波长的光反射）或光栅（不同波长的光有不同反射方向）等微光学器件可以构成Y型耦合器、定向耦合器和波分解复用器。用2×2的耦合器同样可以构成星状耦合器。自聚焦透镜在光物元器件中起着非常重要的作用。

（3）波导型　在一片平板衬底上制作所需形状的光波导，衬底做支撑体，同时又做波导包层。波导的材料根据器件的功能来选择，一般是SiO2，横截面为矩形或半圆形。

---------------请问光纤耦合器的用途，还有光纤模块，光纤收发器，光纤跳线，光纤盒，光纤配线架，尾纤。及如何连接？

===============光纤耦合器

光纤耦合器（Coupler）又称分歧器（Splitter），是将光讯号从一条光纤中分至多条光纤中的元件，属於光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到，与光纤连接器分列被动元件中使用最大项的（根据ElectroniCat资料，两者市场金额在2003年约达25亿美元）。光纤耦合器可分标准耦合器（双分支，单位1×2，亦即将光讯号分成两个功率）、星状／树状耦合器、以及波长多工器（WDM，若波长属高密度分出，即波长间距窄，则属於DWDM），制作方式则有烧结（Fuse）、微光学式（Micro Optics）、光波导式（Wave Guide）三种，而以烧结式方法生产占多数（约有90％）。烧结方式的制作法，是将两条光纤并在一起烧融拉伸，使核芯聚合一起，以达光耦合作用，而其中最重要的生产设备是融烧机，也是其中的重要步骤，虽然重要步骤部份可由机器代工，但烧结之后，仍须人工作检测封装，因此人工成本约占10～15％左右，再者采用人工检测封装须保品质的一致性，这也是量产时所必须克服的，但技术困难度不若DWDM module及光主动元件高，因此初期想进入光纤产业的厂商，大部分会从光耦合器切入，毛利则在20～30％。
国外业者有JDS、E-Tek、Oplink、Gould等，目前都已直接在大陆设厂生产耦合器

跳线
先说配线架吧，就是外线（电信线路）和内线进行交换为了方便管理而设的线路管理的机架。通常外线是架好不用动的，内现在表层，员工调了位置或人员流动时就要对号码或分机进行相应的移动，这就是跳线。
跳线，实际上就是将用户的端口在交换机上（网络）和配线架上（语音）做一个调整，但现在的弱电几乎都是在配线架上面完成，网络和语音都在一块的，这就是网管的基本工作。
另外顺便说一句，现在还有一种光纤跳线，在配线架上面用的，俗名也叫跳线/尾纤，呵呵。

尾纤
尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。
跳线，就是两端有连接头（如ST、SC、FC、MTRJ等等）的一段线缆（有光纤跳线、双绞线跳线及其他铜缆跳线等），作用是直接连接两个标准接口
设备互连
1、 图解交换机设备的级联
双绞线端口的级联
级联既可使用普通端口也可使用特殊的MDI-II端口。当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II端口时，应当使用直通电缆。当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。当有4台交换机级联时，网络跨度就可以达到500米。这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！
1． 使用Uplink端口级联
现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。

图1 Uplink端口
Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。

图2 利用直通线通过Uplink端口级联交换机
2． 使用普通端口级联
如果交换机没有提供专门的级联端口（Uplink端口），那么，将只能使用交叉跳线，将两台交换机的普通端口连接在一起，扩展网络端口数量（如图3所示）。需要注意的是，当使用普通端口连接交换机时，必须使用交叉线而不是直通线。

图3 利用交叉线通过普通端口级联交换机
光纤端口的级联
由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1． 光纤跳线的交叉连接
所有交换机的光纤端口都是2个，分别是一发一收。当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接“收”时，另一端接“发”。同理，当一端接“发”时，另一端接“收”（如图4所示）。令人欣慰的是，Cisco GBIC光纤模块都标记有收发标志，左侧向内的箭头表示“收”，右侧向外的箭头表示“发”。如果光纤跳线的两端均连接“收”或“发”，则该端口的LED指示灯不亮，表示该连接为失败。只有当光纤端口连接成功后，LED指示灯才转为绿色。

图4 光纤端口的级联
同样，当骨干交换机连接至核心交换机时，光纤的收发端口之间也必须交叉连接（如图5所示）。

图5 核心交换机与骨干交换机的连接
2． 光纤跳线及光纤端口类型
光纤跳线分为单模光纤和多模光纤。交换机光纤端口、跳线都必须与综合布线时使用的光纤类型相一致，也就是说，如果综合布线时使用的多模光纤，那么，交换机的光纤接口就必须执行1000Base-SX标准，也必须使用多模光纤跳线；如果综合布线时使用的单模光纤，那么，交换机的光纤接口就必须执行1000Base-LX/LH标准，也必须使用单模光纤跳线。
需要注意的是，多模光纤有两种类型，即62.5/125μm和50/125μm。虽然交换机的光纤端口完全相同，而且两者也都执行1000Base-SX标准，但光纤跳线的芯径必须与光缆的芯径完全相同，否则，将导致连通性故障。
另外，相互连接的光纤端口的类型必须完全相同，或者均为多模光纤端口，或者均为单模光纤端口。一端是多模光纤端口，而另一端是单模光纤端口，将无法连接在一起。
3． 传输速率与双工模式
与1000Base-T不同，1000Base-SX、1000Base-LX/LH和1000Base-ZX均不能支持自适应，不同速率和双工工作模式的端口将无法连接并通讯。因此，要求相互连接的光纤端口必须拥有完全相同的传输速率和双工工作模式，既不可将10
